GB72511-2012标准换版：以“供方符合性声明”方式换 …

5.4 GB 7251.12-2013低压成套设备证书换版流程
（1）企业可通过CQC认证网络系统提交“变更申请”，选择“认证更改的 类型”中的“产品认证所依据的国家标准、技术规则或者认证实施细则发生了 变化”项目进行变更申请的提交； （2）申请受理后，CQC认证工程师会向申请人发送受理通知，对于需要送 样进行差异试验的单元发送送样通知。认证申请人可及时登录认证网络系统查 看有关的通知，准备相应的申请资料、样机、样块； （3）企业应当提供以下书面资料（连同样品一起送指定检测机构）： 1、书面申请书（1式2份，签字盖章）； 2、GB 7251.12-2013产品描述（1式1份，签字盖章；产品描述格式可在 CQC认证网络系统中用户界面里下载或向指定检测机构索取）； 3、GB 7251.12-2013产品CCC认证技术参数确认单（1式2份，签字盖章； 格式可在CQC认证网络系统中用户界面里下载或向指定检测机构索取）； 4、其他资料（必要时）。若指定检测机构需要原试验报告，则由指定 检测机构联系认证委托人提供；原则上，标准换版需提供原证书；若企业在证 书换版过程中需要使用原证书，可暂不提供，但需在换版申请的合格评定结束 前提交给CQC认证工程师。
5.3 GB 7251.12-2013低压成套设备证书换版 合理简化的措施
（1）如果企业申请多个型号、规格，其中某柜完全相同， 相同柜可不重复送样；如果企业在多台产品中用到的材料和部 件，相同结构和材料等影响材料和部件的强度的按严酷条件的 做一次，不重复送样。
（2）如果获证企业申请设计验证的方法，认证机构、试验
5.2 GB 7251.12-2013低压成套设备CCC证书 换版的差异试验及送样原则
5.2.1 GB 7251.12-2013低压成套设备CCC证书换版差 异试验项目及说明

影响成套开关设备各电路电流大小的主要因素为：
1.受不同生产厂、不同型号、相同规格的断路器其温升高 低不同的影响；
2.受断路器In相同，壳架等级电流Inm大小不同，温升不同 的影响；
3.受载流母排截面及电阻率大小不同、表面处理方式不同、 母排的布线方式（垂直与水平安装）对温升的影响不同；
4.受安装电器、母线的成套设备内部空间大小不同的影响； 5.受成套开关设备通风、散热条件（即防护等级高低及内
型式试验成套设备》。
第1步： 认证企业应确认本次低压成套开 关设备CCC证书换版的范围
1. GB 7251.1-2005 典型产品为：低压成套开关设备
2. GB 7251.1-2005及GB/T15576-2008 典型产品为：带电容补偿的配电柜
3. GB 7251.1-2005及GB/T7251.8-2005 典型产品为：智能型低压成套开关设备
上述资料中的第4、5项需提供2份，其中一份待检测完 毕，盖检测机构的公章后交还生产企业，作为指导生产用
图。Leabharlann 第6步：标准换版样机的合理简化
1、根据TC24有关决议，本次CCC证书换版应按 “在各型号系列中选取一个最大额定电流单元作为 本型号系列的送样单元；每个型号系列中优先选取 2500A的送样单元；若无2500A单元的获证产品，则 可选取除最小额定电流单元外的任何其它单元作为 本系列的送样单元。”
成套电力开关设备 GB 72标准CCC证书换版
企业指南
引言
低压成套开关设备产品强制性认证依据标准GB 7251.12-2013《低压成套开关设备和控制设备 第2部 分：成套电力开关设备和控制设备》已于2013年12 月31日发布，将于2015年1月13日正式实施，替代低 压成套开关设备产品标准GB 7251.1-2005《低压成 套开关设备和控制设备 第1部分：型式试验和部分

影响成套开关设备各电路电流大小的主要因素为：
1.受不同生产厂、不同型号、相同规格的断路器其温升高 低不同的影响；
2.受断路器In相同，壳架等级电流Inm大小不同，温升不同 的影响；
3.受载流母排截面及电阻率大小不同、表面处理方式不同、 母排的布线方式（垂直与水平安装）对温升的影响不同；
4.受安装电器、母线的成套设备内部空间大小不同的影响； 5.受成套开关设备通风、散热条件（即防护等级高低及内
由于新标准温升考核需对出线 回路通以额定电流，故在换版时应 对原样品未通以额定电流的主电路 进行分析后加以调整。
一条电路的额定电流（Inc）是该电路在正常工作 条件下能够单独承载的电流值。成套设备的各部 分在承载该电流时的温升应不超过标准9.2条中规
定的限值。 注1：该条电路的额定电流可低于安装在这条电路 中的器件（根据各自器件的标准）的额定电流。 注2：由于确定额定电流的因素复杂，因此无法给 出标准值。
第6步：标准换版样机的合理简化
• 也可以理解为：如果各型号系列中已有 一个产品按新标准通过了型式试验且符 合上述送样规定的话，则其它规格产品 仅作换版核查。
• 所以假如生产企业有计划进行新的样品 做CCC认证的话，一旦该产品通过新标 准检测，此时该产品可作为本型号系列 的代表，本型号系列其它产品不用再送 样进行换版检测，仅进行换版核查即可 。
企业在准备换版前应及时与检测机 构联系并在检测机构的技术指导下， 填写“认证技术参数确认单（含温升 极限确认表”、“一次线路图”等。
第4步：根据“技术参数确认单”及“温升极限值 确认表”对每个送样单元绘制“一次线路图”
“一次线路图”中应包括： 1成套设备的额定电流InA； 2每个出线回路的额定电流Inc； 3额定短时耐受电流Icw（包括主母线、配电母线及进出线万能式断路器） 4额定限制短路电流Icc（包括进线回路和所有出线回路） 5进、出线断路器的型号、规格 6额定分散系数RDF

2.其他每个型号系列中优先选取2500A的送 样单元；
3.若无2500A单元的获证产品，则可选取除 最小额定电流单元外的任何其它单元作为本系 列的送样单元。
换版证书统计表
• 第3步：根据第2步的流程，对“选送样品 单元”，逐一填写“GB7251.12-2013 CCC认证技术参数确认单(含附件GB 7251.12-2013温升极限值确认表）”
4.由于本次换版试验为非安全性能 破坏性试验，故试后样柜经检查、 检测或适当更换部件后，仍然可以 利用。
谢 谢！
2014-5-30
部隔离形式）的影响；
6.受生产厂工艺水平等影响； 7.壳体材料（金属、非金属）对温升有一定的影响；
根据以上因素，为确保成套设备温升验 证顺利通过，企业可采取适当措施。
第5步：提交送试样机的技术资料 应在送试样机的同时向检测机构提交下列资料：
• 1.申请书； • 2.产品描述；（可在CQC网络系统中用户界面里下载） • 3.产品技术参数确认单（含温升确认值确认表）、； • 4.产品总装图; • 5.一次线路图 • 6、必要时,提供原型式试验报告复印件。
第2步：当企业理清证书换版范围后， 应根据TC24换版文件（或认证机构的相 关规定），确定本次低压成套开关设备 换版送样产品型号规格。
一个生产企业同时具有多种不同型号系列时， 每个型号系列只送一个单元样品做新旧标准差 异项目试验。具体选择如下：
1.在选取各型号系列中的一个单元时，应在 各型号系列中选取一个最大额定电流单元作为 本型号系列的送样单元；

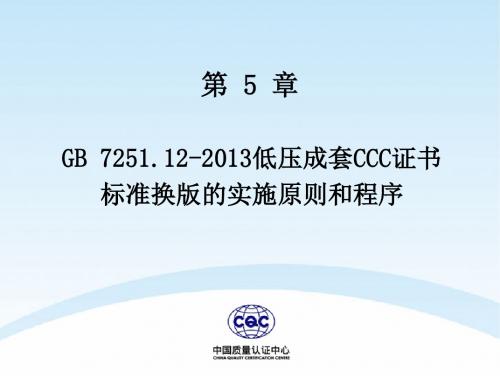

成套电力开关设备 GB 7251.12-2013标准CCC证书换版
企业指南
引言
低压成套开关设备产品强制性认证依据标准 GB 7251.12-2013《低压成套开关设备和控制设备 第2部分：成套电力开关设备和控制设备》已于 2013年12月31日发布，将于2015年1月13日正式实 施，替代低压成套开关设备产品标准GB 7251.12005《低压成套开关设备和控制设备 第1部分：型

可选择的工频电压 施加10ms。

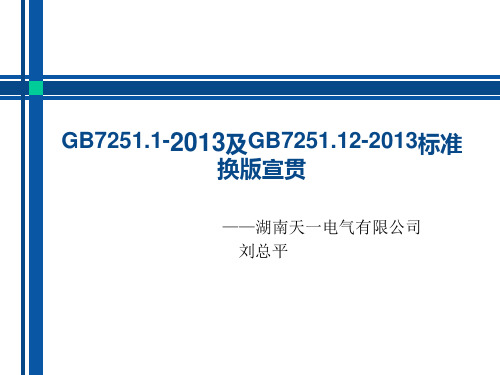

GB7251.1-2005与GB7251.1-2013差 异简介
3、温升极限的验证 新标准中采用了3种不同但等效的验证要求的形式： a）用电流进行试验（10.10.2）；即验证试验 b）类似方案定额的推导（从经过试验的设计） （10.10.3）；即验证比较或 c）计算（10.10.4）。即验证评估。 用电流进行试验时，应包含以下内容： a)如果被验证的成套设备包含几个方案，应依据 10.10.2.2选择有最严酷布置的成套设备进行试 验；
GB7251.1-2005与GB7251.1-2013差 异简介
新老GB7251.1标准试验项目差异 新增项目： 1、耐腐蚀性验证。。。。。新标准条款10.2.2 2、外壳热稳定性验证。。。新标准条款10.2.3.1
3、绝缘材料耐受内部电效应非正常发热的验证。。。 新标准条款10.2.3.2 4、抗紫外线（UV）辐射验证。。新标准条款10.2.4 5、提升。。。。。。。。。。。新标准条款10.2.5
GB7251.1-2005与GB7251.1-2013差 异简介
在带中性导体的三相电路中
中性导体的端子允许连接铜导线的截面积比较
GB7251.1-2005 GB7251.1-2013
相导体的截面积大于10mm2, 相导体的截面积大于16mm2, 则载流量等于相导体载流量的 则载流量等于相导体载流量的 一半，但最小为10mm2。 一半，但最小为16mm2。 相导体的截面积小于或等于 10mm2,则载流量等于相导体 的载流量。 相导体的截面积小于或等于 16mm2,则载流量等于相导体 的载流量。
GB7251.1-2005与GB7251.1-2013差 异简介
5、EMC试验 新老标准变化较大，根据环境不同，有两种 试验标准，一种为工业环境（环境A），一种环 境为居住、商业和轻工业环境（环境B），详见 GB 7251.1-2013中J.10.12条款。 6、机械操作验证 老标准对机械操作要求是50次，新标准对机 械操作要求是200次。

本企业对提供所有与认证有关资料的真实性负 责。如果本企业获证的产品有所变更，将及时提交 产品变更报告，否则由此引起任何事情本企业将承 担全部责任。
名）：
申证企业负责人（签 日期： （企业盖章）
产品描述
1. 产品构成的描述及结构特点（结构概要说明）:
包括产品的主要组成部件,操作方式,安装方式,接线方式等，还包括以 下内容：
3).主要结构数据： a. 结构特点： b. 母线绝缘夹块之间距离：
开关电器及元件（型号规格、材料名称及牌号、生产厂）
序号 元件名称
型号规格 制造商（生产厂）
1 断Байду номын сангаас器
2 互感器
3 接触器
4 热保护器
5 隔离开关
母线与绝缘导线（型号规格、材料名称及牌号、生产厂）
序号 元件名称 材料名称
1
母线（水平母 线）
产品描述 (送试样品)
2. 主要技术参数: 额定工作电压：AC***V
额定绝缘电压：AC***V 额定冲击耐受电压： AC***V
过电压类别： Ⅰ□ Ⅱ□ Ⅲ □ Ⅳ□ 注：如提供的样柜有不同的过电压类别应予以说明。
材料组别： ***
污染等级： *
电气间隙： ≥***mm
爬电距离： ≥***mm 主母线（水平母线）的额定电流、额定短时耐受电流和额定峰值耐 受电流： ****A、***/***kA
3. 系列的描述和型号的解释（产品描述项目与送样产品描述项目 相同）:
HHGCS型低压抽出式开关柜适用于发电厂,石油,化工,冶金,纺织,高层
建筑等行业的配电系统.
3.1 ***产品系列描述：
a） 本单元额定电流等级有：1600A、2000A、2500A。 b） 本单元水平母线额定短路耐受强度为：50kA/105kA c） 本单元垂直线额定短路耐受强度为：30kA/63kA d） 功能单元中抽屉高度规格有： 1/2模,1模,1 1 /2 模,2模,4模(1模

10.2 材料和部件的强度内容
10.2.6 机械碰撞试验 验证机械撞击防护试验应依据GB/T 20138进行。而且应按照
GB/T 2423.55-2006的规定使用适合壳体尺寸的试验锤进行试验 壳体应像正常使用一样固定在刚性支撑体上。
表2
IK代码和撞击能量之间的关系
IK代码
IK00 IK01 IK02 IK03 IK04 IK05
相对于旧版本在材料试验上的空白，新版对材料和部件用一系列型式试验 作了严格验证，保证了成套设备在基础环节上满足标准所规定的设计要求。
3.2材料和部件的强度型式试验
GB 7251.1-2013 条款10.2：材料和部件的强度
10.2.1 通则 成套设备的结构材料和部件的机械、电气和热性能应
通过结构和运行特性来验证。 如果使用符合IEC 62208（GB /T 20641)的空壳体，且
10.2 材料和部件的强度内容
10.2.7 标志 模压、冲压、刻字或类似方法制作的标志，包括带有塑
料覆膜的标签，不用经受本试验。 试验时先手持一块在水中浸泡过的布，摩擦标志15 s，再
用在石油溶剂油中浸泡过的布摩擦标志15 s。 注：石油溶剂油为己烷溶剂，溶液内芳香物含量最多体
积比0.1%，贝壳松脂丁醇值29，初始沸点65 ℃。干点69 ℃ ，密度约为0.68g / cm3。
10.2 材料和部件的强度内容
• 10.2.3 绝缘材料性能 • 10.2.3.1 外壳热稳定性验证 • 由绝缘材料制造的外壳的热稳定性应用干热试验验证。试
验根据GB/T 2423.2试验Bb进行，温度70 ºC，自然通风， 持续168 h，恢复96 h。 • 对于没有技术上的意义，只用于装饰目的的部件不进行此 项试验。 • 将一个如同正常使用时一样安装的外壳放在加热箱中进行 试验，加热箱有同周围空气一样的成分和压力而且自然通 风。如果外壳的尺寸比可用的加热箱大很多，则试验可在 个有代表性的外壳样品上进行。

GB7251.7-× × ×
GB7251.12-2013 已于2015年1月13日实施。 GB7251.6-2015 已于2015年05月15日发布，2016年6月1日实施。
方圆检测
一、新标准发布和实施
当强制性认证产品的标准发生变更，认证委托 人应当根据国家认监委、认证机构的要求对相关产 品按公告要求进行标准换版。
介电性能验证
见GB 7251. 1-2013表8、
1.施加试验电压的维 有变化及新增
表9。耐压试验值降低(详见标准 持时间为5s，
2
3 介电性能
P59)
10.9.2.3……施加试验电压的维持 时间为5s~7s
10.9.3冲击耐受电压
10.9.3.2……冲击耐受电压允许有 士3%的偏差，每个极施加5次。
8.2.14 防止火焰蔓延
是新老标准规定的必做 项目，原CCC认证的试 验报告未进行此项目。
(滑触型母线槽不适用)
方圆检测
12
机械强 度
8.1.5
在最后段后增加：带
有滑触式分接装置的
母线干线系统应能够
沿母线干线通道的导
体连续来回移动
/
10000次,其滑动接触
件应在额定电压下承
载额定电流.在交流
情况下,负载的功率
Байду номын сангаас
增加:10.10.2.3.5母线干线通道
试验(详见标准P15)
增加:b)垂直方向
10.10.2.3.6分接单元试验(详见 标准P15)
增加:b)垂直方向
10. 10. 3(其他未经验证的类似)
方案额定电流的推导
方圆检测
10. 11
1.可免除短路耐受强度的验证的 情况与原标准相比少了如下一条: 成套设备的所有部件(母排，母线 支架，母排接头，进线和出线单 元，开关器件等)已经过适合成套 设备工作条件的型式试验。

无防护
防止直径不 小于50mm的 固体异物 防止直径不 小于12.5mm 的固体异物 防止直径不 小于2.5mm 的固体异物 防止直径不 小于1.0mm 的固体异物
/
直径50mm球形试具不得完全 进入壳内 直径12.5mm球形试具不得完 全进入壳内 直径2.5mm球形试具不得完 全进入壳内 直径1.0mm球形试具不得完 全进入壳内。 不能完全防尘埃进入，但进 入的灰尘量不得影响设备的 正常运行，不得影响安全。 无灰尘进入 50±5N
2

3-0.50mm/min
每一个倾斜位置2.5min
3
防淋水
各垂直面在±60º范围内淋水，无有害影响 。
使用摆管：每孔 0.07L/min±0.5%乘以 孔数，使用淋水喷嘴： 10L/min±5% 同数字3 12.5L/min±5% 100L/min±5%
10min 1min/m2至少5min
4 5 6
2.1.1.4 利用全绝缘防护时，外壳提供的防护等级至 少应为IP2XC。(老标准IP3XD)
2.1.1.5 IPX1试验可用移动滴水箱取代成套设备的旋 转。(新要求) 对依据标准GB 7251.1-2005进行IPX1试验时， 是将成套设备置于转速为1r/min的转台上不断旋转，
滴水箱置于成套设备上部产生均匀水流完成试验。
7
防短时间浸水影响
/
至少30min
8
防持续潜水影响
/
协商
表2.1-3 附加字母所代表的对接近危险部件的防护等级
附加 字母 简要说明 A B C D 防止手背 接近 防止手指 接近 防止工具 接近 防止金属 线接近 防护等级 含义
直径50mm的球形试具与与危险部件必须保持 足够的间隙。
