2018·3（下） 军民两用技术与产品851 ZL22D型烟草滤棒成型机组简介1.1 机组的组成ZL22D 型烟草滤棒成型机组是上海烟草机械有限责任公司在德国HAUNI 公司KDF2机组的基础上所进行升级的。
ZL22D 型烟草滤棒成型机组具有多个方面的优势，比如生产能力与可靠性相对来说都比较高，而且把丝束开松与成型以及装盘合为了一体，它的设计能力为每分钟四百米。
该机组是由YL22D 型滤棒成型机与YL12D 型开松上胶机以及YJ35滤棒装盘机这三种机组所组合而成的。
在这当中三种机组的功能分别是：YL12D 型开松上胶机组主要是对于醋酸纤维丝束带进行展开和开松以及消除卷曲，然后再重新组合，在此基础上把增塑剂涂洒在所展开的丝束带上，从而把其输送到滤棒成型机上；YL22D 型滤棒成型机完成了从丝束带到滤棒的整个生产成型工艺，首先把滤纸包在YL12D 型开松上胶机组事先已经处理好的醋酸纤维丝束带上面，根据相关规定与要求对于丝束带进行成型和切断，然后运用分烟轮把其运到装盘机上进行装盘；YJ35滤棒装盘机对于已经完成成型工艺的滤棒进行装盘。
1.2 机组的工艺流程通常情况下来说，ZL22D 型滤棒成型机组的工艺流程主要分成了八个工序，具体包括备料、丝束开松、施加增塑剂、卷制成型、切断、装盒和贮存固化以及装箱。
可是从目前实际情况来看，大多数卷烟生产企业往往都是采用集中分送的这种方法，把滤棒直接输送到了存储运输设备上，等其固化之后送到卷接机组，因此就不需要装箱这个步骤。
2 ZL22D型烟草滤棒成型机组存在的不足2.1 仍然运用通讯电缆和下游机组进行通讯由于YJ35滤棒装机盘应当具备进行独立工作的这项功能，所以烟草滤棒成型机组本身就带有PLC 系统。
虽然当前时代之下的一些通讯技术比如现场总线等越来越发达，但是部分通讯技术的机组所进行采用的设计模式依旧是二十世纪八十年代就有的“PLC 输出—通讯电缆—PLC 输入”模式。
ZL26C滤棒成型机纸粉去除装置的应用发布时间：2023-02-13T07:36:41.478Z 来源：《中国科技信息》2022年9月第17期作者：徐冲凌[导读] 对于我国目前的卷烟厂发展和创新应用来说，优化ZL26C滤棒成型机纸粉去除装置徐冲凌（江西中烟南昌卷烟厂江西南昌 330000）摘要：对于我国目前的卷烟厂发展和创新应用来说，优化ZL26C滤棒成型机纸粉去除装置，提高其去除装置的应用和有效性，可以有效的避免生产质量的低下，避免一些不良生产影响。
实际上在一些滤棒成型加工生产的过程中，如果成型纸粉产生了一定的质量问题，或者是生产效率低下，就需要有效的应用ZL26C滤棒成型机纸粉去除装置来促进工作效率的提高和改进。
本文将针对控制装置输出应用和改进从而有效的提高生产过程的整体效率，发挥其ZL26C滤棒成型机纸粉去除装置的最大功能效用方面进行综合分析。
关键词：滤棒成型机纸粉去除装置应用探析在我国目前的有关ZL26C滤棒成型机纸粉去除装置相关机构中，其工作人员促进滤棒成型和纸粉去除装置的有效应用中，需要从多个方面进行综合考量，如成型纸的输送是否正常，滤棒生产的质量是否有效提高，其相关使用设备是否能够有效运行等。
只有避免一些滤棒生产过程中的问题和不良影响，才能有效的促进我国ZL26C滤棒成型机纸粉去除装置的应用，促进滤棒材料加工的正常生产。
重点实现整体的生产过程的效率，实现纸粉去除装置的主要功能应用，才能够从根本上提高设备效率，达到其工作的物理指标。
一．纸粉去除的影响分析在滤棒成型机的应用过程和生产过程中，所生产的纸粉会随着生产的纸带进入相关的成型通道，从而达到一定量的纸粉去除。
如果该类物质形成一定的结构后无法清除，就会对滤棒成型机的应用和装置产生不良影响。
如滤棒的外观指标和物理数据等受到严重的影响，或者是一些滤棒的接口不够粘接牢靠，以及一些严重的质量问题和缺陷。
这些消极影响如果得不到有效的设备改善，甚至有可能影响到后续去除装置的作业效率，产生更大的资源材料损耗。

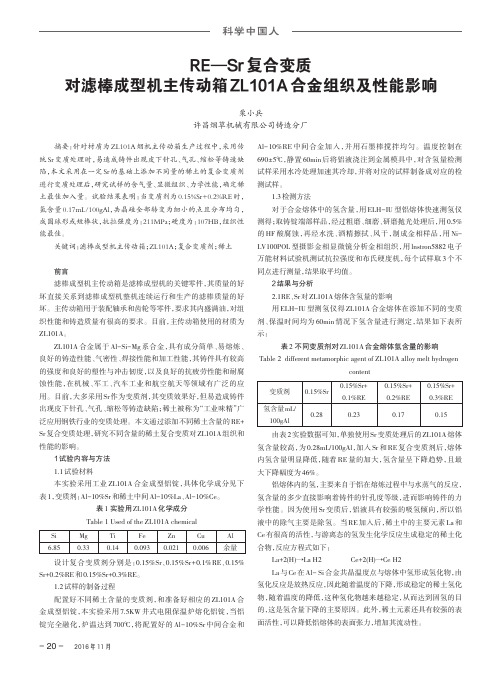

科学中国人2016年11月RE—Sr 复合变质对滤棒成型机主传动箱ZL101A 合金组织及性能影响栗小兵许昌烟草机械有限公司铸造分厂摘要：针对材质为ZL101A 烟机主传动箱生产过程中，采用传统Sr 变质处理时，易造成铸件出现皮下针孔、气孔、缩松等铸造缺陷，本文采用在一定Sr 的基础上添加不同量的稀土的复合变质剂进行变质处理后，研究试样的含气量、显微组织、力学性能，确定稀土最佳加入量。
试验结果表明：当变质剂为0.15%Sr+0.2%RE 时，氢含量0.17mL/100gAl ，共晶硅全部转变为细小的点且分布均匀，成圆球形或短棒状，抗拉强度为：211MPa ；硬度为：107HB ，组织性能最佳。
关键词：滤棒成型机主传动箱；ZL101A ；复合变质剂；稀土前言滤棒成型机主传动箱是滤棒成型机的关键零件，其质量的好坏直接关系到滤棒成型机整机连续运行和生产的滤棒质量的好坏。
主传动箱用于装配轴承和齿轮等零件，要求其内盛满油，对组织性能和铸造质量有很高的要求。
目前，主传动箱使用的材质为ZL101A 。
ZL101A 合金属于Al-Si-Mg 系合金，具有成分简单、易熔炼、良好的铸造性能、气密性、焊接性能和加工性能，其铸件具有较高的强度和良好的塑性与冲击韧度，以及良好的抗疲劳性能和耐腐蚀性能，在机械、军工、汽车工业和航空航天等领域有广泛的应用。
目前，大多采用Sr 作为变质剂，其变质效果好，但易造成铸件出现皮下针孔、气孔、缩松等铸造缺陷；稀土被称为“工业味精”广泛应用钢铁行业的变质处理。
本文通过添加不同稀土含量的RE+Sr 复合变质处理，研究不同含量的稀土复合变质对ZL101A 组织和性能的影响。
1试验内容与方法1.1试验材料本实验采用工业ZL101A 合金成型铝锭，具体化学成分见下表1，变质剂：Al-10%Sr 和稀土中间Al-10%La 、Al-10%Ce 。
表1实验用ZL101A 化学成分Table 1Used of the ZL101A chemicalSi6.85Mg0.33Ti0.14Fe0.093Zn0.021Cu0.006Al余量设计复合变质剂分别是：0.15%Sr 、0.15%Sr+0.1%RE 、0.15%Sr+0.2%RE 和0.15%Sr+0.3%RE 。

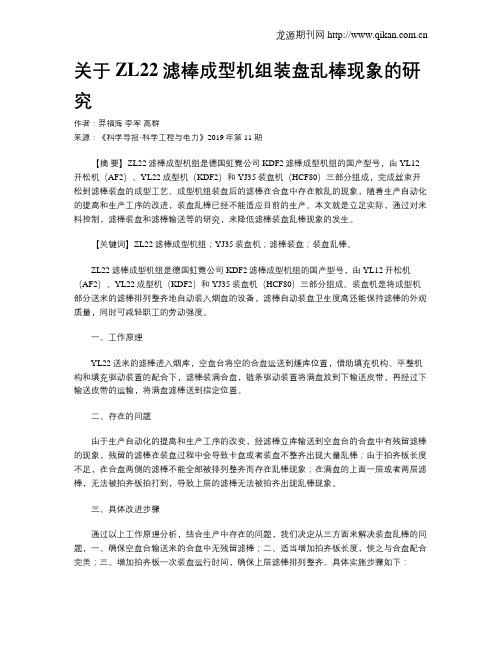

关于ZL22滤棒成型机组装盘乱棒现象的研究作者：羿福海李军高群来源：《科学导报·科学工程与电力》2019年第11期【摘要】ZL22滤棒成型机组是德国虹霓公司KDF2滤棒成型机组的国产型号，由YL12开松机（AF2）、YL22成型机（KDF2）和YJ35装盘机（HCF80）三部分组成，完成丝束开松到滤棒装盘的成型工艺。
成型机组装盘后的滤棒在合盘中存在散乱的现象，随着生产自动化的提高和生产工序的改进，装盘乱棒已经不能适应目前的生产。
本文就是立足实际，通过对来料控制，滤棒装盘和滤棒输送等的研究，来降低滤棒装盘乱棒现象的发生。
【关键词】ZL22滤棒成型机组；YJ35装盘机；滤棒装盘；装盘乱棒。
ZL22滤棒成型机组是德国虹霓公司KDF2滤棒成型机组的国产型号，由YL12开松机（AF2）、YL22成型机（KDF2）和YJ35装盘机（HCF80）三部分组成。
装盘机是将成型机部分送来的滤棒排列整齐地自动装入烟盘的设备，滤棒自动装盘卫生度高还能保持滤棒的外观质量，同时可减轻职工的劳动强度。
一、工作原理YL22送来的滤棒进入烟库，空盘台将空的合盘运送到煙库位置，借助填充机构、平整机构和填充驱动装置的配合下，滤棒装满合盘，链条驱动装置将满盘放到下输送皮带，再经过下输送皮带的运输，将满盘滤棒送到指定位置。
二、存在的问题由于生产自动化的提高和生产工序的改变，经滤棒立库输送到空盘台的合盘中有残留滤棒的现象，残留的滤棒在装盘过程中会导致卡盘或者装盘不整齐出现大量乱棒；由于拍齐板长度不足，在合盘两侧的滤棒不能全部被排列整齐而存在乱棒现象；在满盘的上面一层或者两层滤棒，无法被拍齐板拍打到，导致上层的滤棒无法被拍齐出现乱棒现象。
三、具体改进步骤通过以上工作原理分析，结合生产中存在的问题，我们决定从三方面来解决装盘乱棒的问题，一、确保空盘台输送来的合盘中无残留滤棒；二、适当增加拍齐板长度，使之与合盘配合完美；三、增加拍齐板一次装盘运行时间，确保上层滤棒排列整齐。
ZL26B滤棒成型机新型滤棒稳定输送装置的研究与设计发布时间：2022-11-27T08:06:36.800Z 来源：《科技新时代》2022年15期作者：吴雪松[导读] 随着卷烟生产设备的更新换代，卷烟的生产速度已逐渐向高速化发展。
吴雪松江西中烟南昌卷烟厂 330096摘要：随着卷烟生产设备的更新换代，卷烟的生产速度已逐渐向高速化发展。
许昌烟机公司生产的ZL26B成型机组，现已成为国内成型设备的主流，随着ZL26B开松机的各辗对转速的相应提升，由于滤棒生产的局限性，滤棒的生产所使用的二醋酸纤维丝束在输送过程中的波动加大，稳定性降低。
丝束在通过开松辗对时左右波动频繁，造成开松辗对中的橡胶辗的不均匀磨损，丝束在开松过程中产生的丝束断丝（俗称飞花）增多，这就造成开松后的丝束在施加增塑剂（三醋酸甘油酯）时不均匀，“飞花”对滤棒的质量及机械运动部件、电气线路和操作人员的劳动保护等方面都有一定的负面影响。
关键词：ZL26B型纤维滤棒成型机组；稳定输送装置；研究；设计前言得益于我国经济的快速发展，我国烟草行业也取得了长足的进步，更好地保证了烟草制品的质量。
卷烟过滤的重要结构件不仅是实现分离功能的重要环节，也是其质量控制的重要环节。
如果滤棒输送装置不满足规定的使用要求或相应物理指标，就不能满足香烟制作的基本功能，会极大地影响香烟的稳定性。
因此，在评价卷烟滤棒的生产时，不仅要分析性能，还要分析生产滤棒的稳定性。
这意味着只有兼顾生产速度和稳定性的滤棒才能满足现代香烟生产的需求。
1、滤棒输送装置的结构及工作原理1.1整机结构ZL26B是当今香烟生产中用于转换和生产各种滤棒的成型机。
滤棒传送装置的工作原理如下：用切刀将醋酸纤维滤条切成等长的滤棒，然后由加速轮将滤棒分开。
滤棒被输送到分烟轮，在吸附分烟轮内的空气真空的同时，将滤棒夹持在分烟轮的凹槽中，跟随分烟轮的转动，从而使滤棒过滤[1]。
最后，飞轮和驱动轮通过出口通道输送到下一个装载机。
ZL29滤棒成型机组滤棒加速轮轮廓参数的设计王志刚;刘钰;金风凯【摘要】为满足自主研发滤棒成型机组的需要,对ZL29滤棒成型机组滤棒加速轮轮廓参数的设计方法进行了研究.通过对滤棒加速原理进行归纳分析,对滤棒加速作了运动学分析计算,得出了速度和加速度规律,并提出了一种加速轮轮廓参数设计的计算方法.以100,120和132 mm 3种滤棒长度为例进行计算,并将计算结果与德国Hauni公司提供的设计数据对照.结果表明:计算结果与设计数据良好吻合,验证了该计算方法的正确性.该设计方法可用于滤棒成型机组的研发设计.【期刊名称】《烟草科技》【年(卷),期】2014(000)011【总页数】4页(P18-21)【关键词】ZL29滤棒成型机组;滤棒加速;加速轮;轮廓参数;运动学【作者】王志刚;刘钰;金风凯【作者单位】中烟机械技术中心有限责任公司,上海市浦东新区金海路1000号201206;中烟机械技术中心有限责任公司,上海市浦东新区金海路1000号 201206;中烟机械技术中心有限责任公司,上海市浦东新区金海路1000号 201206【正文语种】中文【中图分类】TS457近年来随着纤维滤棒成型技术的日臻成熟和完善，我国的滤棒成型设备也经历了从无到有、从低速到高速、自主开发与引进技术交替进行的过程。
伴随着众多项目的实施，国内学者对滤棒成型机组中成型机部分进行了较多研究，如成型枪［1］、布带轮［2］、纸盘架装置［3］等。
滤棒加速技术作为成型机滤棒传输的重要组成部分，加速轮是实现加速运动所需的核心元件，其正确设计对于完成滤棒加速传输具有决定作用，而目前关于其设计方法的相关研究报道较少。
ZL29滤棒成型机组是引进德国Hauni公司AF-KDF4成型技术研发的一种新型滤棒生产设备，滤棒加速采用先进的凸轮加速技术，其加速轮轮廓参数的确定是加速轮设计的关键。
为此，通过研究滤棒加速原理并分析滤棒加速运动规律，提出了加速轮轮廓参数的设计计算方法，旨在为滤棒成型机组的自主研发设计提供依据。
Science and Technology &Innovation ┃科技与创新2023年第12期·119·文章编号：2095-6835（2023）12-0119-03盘式复合滤棒成型机供料及消隙装置改进梁策，赵鲁，李显（颐中烟草（集团）有限公司卷烟材料分公司，山东青岛266011）摘要：为解决盘式复合滤棒成型机生产加热卷烟用二元复合滤棒性能开动率与产品合格率低的问题，基于盘式复合滤棒成型机加工原理，对供料系统中防旋器及消隙系统出棒口导板进行优化。
采用回归的方法确定设备关键点参数以提升设备综合效能。
试验验证，复合滤棒成型机性能开动率可从66.93%提升至84.13%，产品合格率可从75.33%提升至94.10%。
关键词：复合滤棒成型机；防旋器；出棒口导板；性能开动率中图分类号：TS43文献标志码：ADOI ：10.15913/ki.kjycx.2023.12.036随着烟草行业新材料新技术的不断发展，特种滤棒、功能性滤棒发展势头迅猛[1]。
许昌烟机开发的YL43型、ZL41型二元复合滤棒成型机和最新与荷兰ITM 公司合作开发的ZL45型二元复合滤棒成型机主要区别在于各原料棒消隙形式不同。
其中ZL45型采用盘式消隙形式，原料棒之间消隙主要依赖于3个交接盘的传递，且ZL45型可以实现二元三元规格转换。
近年来，国际上加热不燃烧卷烟产品发展迅猛，国内多家中烟公司加工的加热不燃烧卷烟的加工工艺采用“2+2”形式，即由2种二元复合棒使用接嘴机原理加工而成[2]。
二元复合滤棒成型机成为加热不燃烧卷烟加工流程中十分重要的一环。
现有的生产实践中，二元复合机加工主要面临设备性能开动率低、产品合格率低等问题。
统计生产数据分析得到设备性能开动率低的主要制约因素为出棒口堵塞导致故障停机。
产品合格率低的主要缺陷为相位偏差大。
为此，本文利用六西格玛管理工具，以盘式消隙结构二元复合滤杆成型机为基础，为提高设备性能开动率和产品合格率，优化了影响设备综合效能的关键部位。
ZL26型滤棒成型机组滤棒加速器的改进发布时间：2023-01-17T01:36:12.677Z 来源：《中国科技信息》2022年18期作者：丁磊[导读] 在现代工业中，滤棒被广泛使用，滤棒的性能直接影响着机械设备和加工生产效率丁磊（江西中烟工业有限责任公司南昌卷烟厂江西南昌 330000）摘要：在现代工业中，滤棒被广泛使用，滤棒的性能直接影响着机械设备和加工生产效率。
而传统上采用金属材料制作而成的过滤网是由各种水泵、电动机等组成。
由于其结构复杂庞大笨重且运行不稳定易出现安全事故，因此对它进行研究并设计出新的ZL26型滤棒成型机组滤棒加速器来提高机器运转稳定性和可靠性也成为了当前发展趋势之一，本课题主要介绍ZL26型滤棒成型机组为对象，对其滤棒加速器进行改进。
关键词：ZL26型；滤棒；加速器前言ZL26型滤棒成型机组滤棒加速器是一种用于滤棒料的冲激式压力过滤机，它主要由上、中及下游工序组成，其基本的作用就是将工件压紧在一定压力和速度下。
随着现代工业技术水平不断发展以及人们生活质量要求日益提高，机械设备也随之发生了巨大变化：从传统手动到全自动；从效率高提升为高速化；由原来只需要一个操作阀门控制阀门开启或关闭不关等简单功能逐渐向智能、自动化及人性方面来改进以提高产品的质量和效率。
滤棒在冲压过程中，由于其自身特性，如导流能力、压力分布等原因使得材料内部存在大量孔洞。
当这些孔洞被关闭时又会对工件造成一定程度上破坏作用力；同时还会对零件产生很大冲击磨损现象而导致加工成本增加甚至损坏机械设备，所以为了防止上述问题的发生及减小它对于冲压系统和冲头的损害性能也就变得至关重要，因此本文对ZL26型滤棒成型机组滤棒加速器继续改进，提高机械设备性能。
1、ZL26型滤棒成型机组滤棒加速器的改进1.1 ZL26型滤棒成型机组滤棒加速器的优化在对ZL26型滤棒成型机组滤棒加速器的结构和性能进行优化时，需要考虑到：（1）ZL26型滤棒成型机组滤棒加速器的尺寸参数要满足一定要求，这主要是通过计算得到最佳阀片直径、阀座孔径以及各油路通道个数等。
ZL41复合滤棒成型机加速鼓凸轮的结构改进
作者：袁保证
来源：《中国新技术新产品》2013年第03期
摘要：凸轮机构广泛应用于烟草制造设备中，在ZL41复合滤棒成型机加速鼓中有一凸轮机构，原凸轮凹槽结构存在缺陷导致伸缩手交接滤棒不稳或掉棒。
改进后的凸轮结构曲面轮廓更易加工、精度更高，从动件运动更平稳，滤棒交接比较稳定。
关键词：ZL41；加速鼓凸轮；结构改进
中图分类号：S718.69 文献标识码：A
1概述
凸轮机构是由凸轮、从动件和机架三个基本构件组成的高副机构，由于其可实现复杂的运动要求和结构紧凑而广泛应用于烟草设备中。
诸如PROTOS70、PROTOS90E卷接设备的调头轮和分离轮部件，YB47型硬盒包装[1]设备的推进器部件，ZL41、MULFI-E、MERLIN复合滤棒成型[2]设备的加速鼓部件，都运用了凸轮机构。
ZL41型400m/min复合滤棒成型机组[3]是由我国近年设计制造的新产品，生产二元复合滤棒，在该机型加速鼓部件采用了一凸轮机构，用来补偿前后两个鼓轮传送滤棒时节距和速度的变化。
2 加速鼓凸轮工作原理
加速鼓是ZL41复合滤棒成型机中最复杂的鼓轮之一。
加速鼓的作用是补偿靠拢鼓和交接轮不同的节距和速度变化。
加速鼓结构见图1所示，主要由阀座1、法兰2、回转体3、盘型凹槽凸轮4、小轴5、伸缩手6、回转盘7等组成。
运动由传动轴经用螺钉连接的右端盖传递到回转盘7，20个伸缩手分别装在20个小轴5上随回转盘一起转动，小轴5的左端通过连杆与滚动轴承连接，两个滚动轴承作为从动件在凸轮凹槽中转动，随着凸轮曲线轨迹的变化，伸缩手绕回转盘周转的同时本身沿凸轮的轨迹有个绕小轴5的摆动即伸缩动作。
凸轮装在法兰2上和阀座1固定在一起不作运动，回转体3内形成一密闭环境，里面加有润滑油用来润滑凸轮槽中运动的滚动轴承。
阀座与负压管连接，通过回转盘和空心小轴5向伸缩手提供负压来吸附滤嘴段的传递。
3 凸轮原结构与存在问题
加速鼓原凸轮为一盘型凹槽结构（如图2所示），有A、B两个曲面，两个曲面之间的尺寸为，从动件为一组两个（共40个）直径为24mm的滚动轴承在凸轮凹槽中转动，由于受机
器负载的影响，滚动轴承时而沿曲面A转动，时而沿曲面B转动，容易产生震动，导致伸缩手交接滤棒不稳或掉嘴棒，从而产生废品，而且轴承也不易得到充分润滑，易发热升温、使用寿命降低。
4 改进方法
对凸轮的凹槽结构进行改进，如图3所示，将原凸轮的曲面A外部铣掉一部分，曲面B 的里面增加一深度为0.2mm退刀槽。
当从动件轴承装入凸轮凹槽中运动时，里面的轴承只沿曲面A滚动，外面的轴承只沿曲面B滚动。
5 改进效果
图4为改进后的凸轮实物图，具有以下优点：
（1）结构改进后的凸轮机械加工及装配工艺性更好，容易铣削和磨削，从而使凸轮的曲面轮廓精度更高。
（2）从动件滚动轴承在凸轮凹槽中定位更准确，运动更平稳，从而使加速鼓的伸缩手交接滤棒更可靠，不易掉棒。
（3）滚动轴承更容易得到充分润滑，不易发热。
参考文献
[1]蒋蒙奇等.共轭凸轮机构在YB47型硬盒包装机烟支第二推进器上的应用[J].烟草科技，2009（9）.
[2]王乃定，向能军，李春等.不同吸附材料在卷烟降焦减害中的应用[J].光谱实验室，2010（3）.
[3]张海军.ZL41复合滤棒成型机料斗系统的改进[J].烟草科技，2009（8）.
[4]国家烟草专卖局.YCT223-2007特种滤棒[S].北京：中国标准出版社.2007.。
