平面体与回转体 回转体与回转体

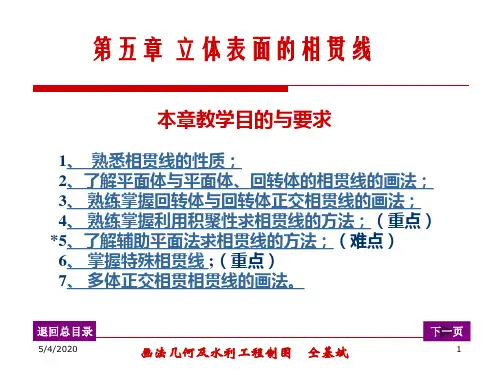

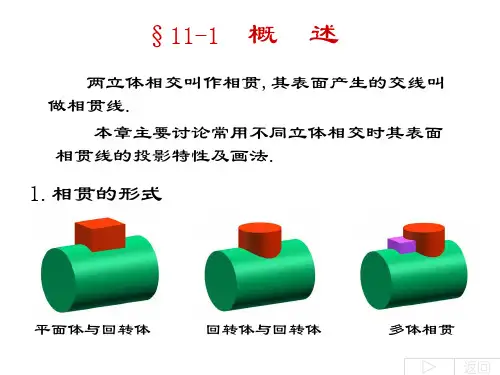

第三节两曲面立体相交平面体与回转体相贯回转体与回转体相贯复合相贯一、概述1.相贯的形式两立体相交称作相贯，其表面产生的交线称作相贯线。

本节主要讨论常用不同立体相交时其表面相贯线的投影特性及画法。

平面体与平面体相贯2.相贯线的主要性质1) 共有性相贯线是两立体表面的共有线；2) 分界性相贯线两立体表面的分界线；3) 封闭性相贯线一般是封闭的空间曲线，特殊情况下为平面曲线或直线。

其作图实质是找出相贯的两立体表面的若干共有点的投影。

3.作图方法∙利用投影的积聚性直接找点。

∙用辅助面法。

4. 求相贯线的步骤★空间及投影分析相贯线的空间走向、相贯线的投影范围、作图方法★画出相贯线的投影1）求特殊点极限位置点、转向点、特征点和结合点2）求中间点3）光滑连线，判断可见性★分析、补全轮廓线的投影连线原则：在两立体表面上都处于相邻素线（纬线圆）间的点才能相连。

各投影的连线顺序应一致。

判断可见性的原则：只有当相贯线所属两立体表面对于某一投影面的投影同时为可见时，其投影才为可见，否则为不可见。

解题步骤1)求出相贯线上的特殊点A 、B 、C 、D ；a"b"c"d"1"(2")a'c'd 'b'1'2'12bacd例１：求两圆柱的相贯线2)求出若干个一般点Ⅰ、Ⅱ等；3)光滑且顺次地连接各点，作出相贯线，并且判别可见性；4)整理轮廓线。

完成空间及投影分析：小圆柱轴线垂直于H 面，水平投影积聚为圆，根据相贯线的共有性，相贯线的水平投影即为该圆。

大圆柱轴线垂直于W 面，侧面投影积聚为圆，相贯线的侧面投影在该圆上。

二、表面取点法曲面立体相贯的三种基本形式1．两外表面相交；2．外表面与内表面相交；3．两内表面相交。

以下分别是圆柱外表面与圆柱内表面相贯、圆柱内表面与圆柱内表面相贯的情况。

解题步骤1分析相贯线的水平投影和正面投影已知，可利用表面取点法求其侧面投影；2求出相贯线上的特殊点及若干个一般点，光滑且顺次地连接各点，作出相贯线，并且判别可见性；整理轮廓线。

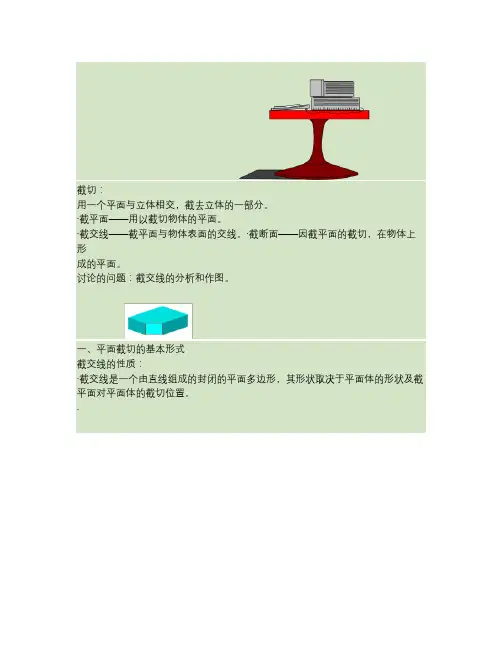

截切：用一个平面与立体相交，截去立体的一部分。

∙截平面——用以截切物体的平面。

∙截交线——截平面与物体表面的交线。

∙截断面——因截平面的截切，在物体上形成的平面。

讨论的问题：截交线的分析和作图。

一、平面截切的基本形式截交线的性质：∙截交线是一个由直线组成的封闭的平面多边形，其形状取决于平面体的形状及截平面对平面体的截切位置。

∙例1：求四棱锥被截切后的俯视图和左视图。

例1：求四棱锥被截切后的俯视图和左视图。

棱线法！例2：求四棱锥被截切后的俯视图和左视图。

例2：求四棱锥被截切后的俯视图和左视图。

例3: 求八棱柱被平面P2例3: 求八棱柱被平面P截切后的俯视图。

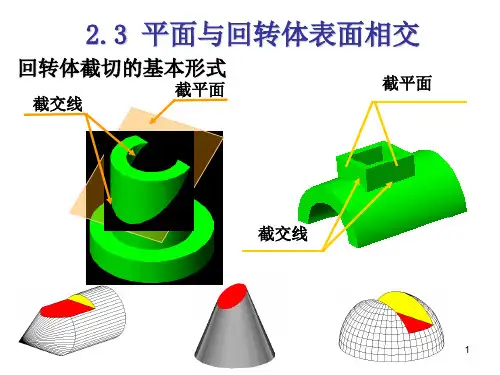

一、回转体截切的基本形式截交线的性质：∙截交线是截平面与回转体表面的共有线。

∙截交线的形状取决于回转体表面的形状及截平面与回转体轴线的相对位置。

∙截交线都是封闭的平面图形。

二、求平面与回转体的截交线的一般步骤⒈空间及投影分析☆分析回转体的形状以及截平面与回转体轴线的相对位置，以便确定截交线的形状。

☆分析截平面与投影面的相对位置，明确截交线的投影特性，如积聚性、类似性等。

找出截交线的已知投影，予见未知投影。

⒉画出截交线的投影当截交线的投影为非圆曲线时，其作图步骤为：☆先找特殊点，补充中间点。

☆将各点光滑地连接起来，并判断截交线的可见性。

例1：求左视图例1：求左视图解题步骤：★空间及投影分析截平面与体的相对位置截平面与投影面的相对位置★求截交线★分析圆柱体轮廓素线的投影例2：求左视图例2：求左视图例3：求俯视图截交线截交线的空间的投影形状？特性？例:如何找椭圆另一根轴的端点？例: 圆锥被正垂面截切，求截交线，并完成三视图。

㈢球体的截切平面与圆球相交，截交线的形状都是圆，但根据截平面与投影面的相对位置不同，其截交线的投影可能为圆、椭圆或积聚成一条直线。

例：求半球体截切后的俯视图和左视图。

例：求半球体截切后的俯视图和左视图。

㈣复合回转体的截切首先分析复合回转体由哪些基本回转体组成以及它们的连接关系，然后分别求出这些基本回转体的截交线，并依次将其连接。
