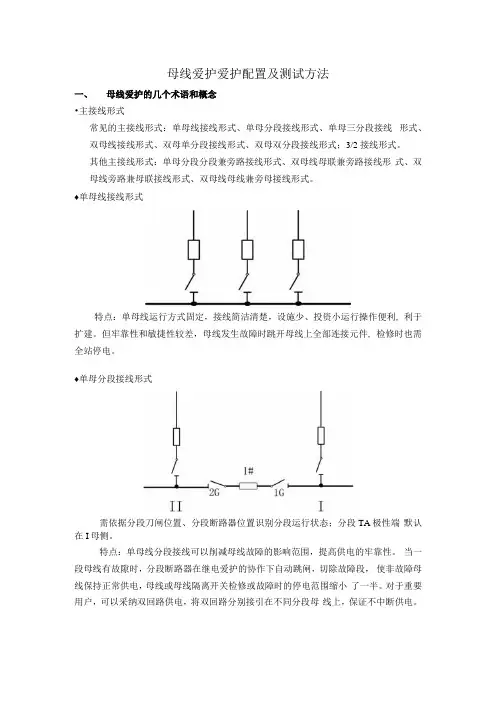

母线爱护爱护配置及测试方法一、母线爱护的几个术语和概念•主接线形式常见的主接线形式：单母线接线形式、单母分段接线形式、单母三分段接线形式、双母线接线形式、双母单分段接线形式、双母双分段接线形式；3/2 接线形式。
其他主接线形式：单母分段分段兼旁路接线形式、双母线母联兼旁路接线形式、双母线旁路兼母联接线形式、双母线母线兼旁母接线形式。
♦单母线接线形式特点：单母线运行方式固定，接线简洁清楚，设施少、投资小运行操作便利, 利于扩建。
但牢靠性和敏捷性较差，母线发生故障时跳开母线上全部连接元件, 检修时也需全站停电。
♦单母分段接线形式需依据分段刀闸位置、分段断路器位置识别分段运行状态；分段TA极性端默认在I母侧。
特点：单母线分段接线可以削减母线故障的影响范围，提高供电的牢靠性。
当一段母线有故隙时，分段断路器在继电爱护的协作下自动跳闸，切除故障段，使非故障母线保持正常供电，母线或母线隔离开关检修或故障时的停电范围缩小了一半。
对于重要用户，可以采纳双回路供电，将双回路分别接引在不同分段母线上，保证不中断供电。
♦双母线专设母联接线形式需依据各元件刀闸位置确定该元件所运行母线，依据母联刀闸位置、母联断路器位置识别母联运行状态，母联TA极性端默认在I母侧。
特点：具有两组结构相同的母线，每一回路都经一台断路器、两组隔离开关分别连接到两组母线上，两组母线之间通过母联断路器来实现联络。
双母线接线比单母线分段接线的供电牢靠性高、运行敏捷，但投资也明显增大，因此，只有当进出线回路数较多、母线上电源较多、输送和穿越功率较大、母线故障后要求尽快恢复送电、母线和母线隔离开关检修时不允许影响对用户的供电、系统运行调度对接线的敏捷性有肯定要求等状况下，才采纳双母线接线方式。
♦单母双分段接线形式I 1 1% / w依据分段刀闸位置、分段断路器位置识别分段运行状态；分段1的TA极性端默认I 母侧，分段2的TA极性端默认II母侧。
需依据各元件刀闸位置确定该元件所运行母线；依据分段刀闸位置、分段断路器位置识别分段运行状态；母联1的TA极性端默认I母侧，母联2的TA极性端默认III母侧，分段TA极性端默认I母侧。
母线保护装置的配置与调试方法
1 【投票】您接触哪些厂家的保护比较多？
2 二次控制回路故障的排查
3 PT二次并列操作与实例分析
4 '两票'细则解读及典型问题解析
5 电力电缆线路基础及故障诊断
6 继电保护技术竞赛实操要点分析
7 发电厂过电压及绝缘配合基础知识
8 智能变电站运维要点与缺陷管理
9 倒闸操作知识点及10kV倒闸实训
公众号回复：技术交流，加思仿技术群
交流讨论：继电保护、故障分析、整定计算、运行维护、检修调试、规程规范、事故处理、录波解析、仿真测试等技术问题。
群内成员：电网公司、发电集团、保护设备厂家、规划设计院、电科院、高校科研院所、电气设备厂家、工厂企业等专家同行。
主要内容
1.母线保护基础知识
2.母线保护装置的配置
3.调试方法简介
思仿继电保护公众号1 母线保护基础知识
思仿继电保护公众号2 母线保护的配置
思仿继电保护公众号3 母线保护调试方法
作者版权所有，思仿精选分享。
母线保护原理及调试一、概述1、电气主接线的定义：发电厂和变电站的一次设备按照一定的要求和顺序连成的电路，又称为一次接线。
2、电力系统的主接线形式分为有母线形式和无母线形式。
母线又叫汇流排，是电厂、电站汇集和分配电能的电气连接设备。
它把各电源送来的电能汇集起来，并分配给各个用户，表明各种一次设备的数量和作用、设备间的连接方式以及在电力系统的连接情况。
1）、有母线：此类接线方式又可以分为单母线和双母线形式。
A、单母线：常见的接线形式有单母线、单母分段、单母带旁路以及单母分段带旁路。
单母线：单母分段：单母带旁路：单母分段带旁路（I 、II 母均可带旁路）：B 、双母线：常见的形式有双母线、双母分段、双母带旁路以及一个半断路器接线（3/2接线）。
双母分段按照分段类型又可以分为双母单分段和双母双分段；双母带旁路按照旁路类型又可以分为专设母联专设旁路、母联兼旁路、旁路兼母联。
双母线：I 母 II 母 母联双母单分段：双母双分段：双母带旁路：a) 专设母联，专设旁路：母联母联分段Iｂ） 母联兼旁路（Ｉ母带旁路）：ｃ） 旁路兼母联（旁路刀闸在Ｉ母侧）：I 母II 母旁母母联I 母 旁母II 母I 母 II 母 旁母2）、无母线：常见的有单元接线、桥形接线以及多角形接线。
3、母线保护的重要性母线是电力系统中非常重要的设备，其可靠运行直接影响到电力系统的安全和稳定，而母线故障是最严重的电气故障之一，因为它与各个电气元件相联，所以装设必要的母线保护装置能够正确迅速切除母线故障，它的拒动或误动将给电力系统带来严重危害。
4、电力系统对母线保护的要求：1）、可靠性2）、速动性3）、选择性4）、灵敏性二、母线保护1、母线常见的故障类型：相间短路故障、单相接地故障2、母线保护的类型：1）、利用母线上其他元件的保护装置来切除故障。
2）、采用专门的母线差动保护装置。
母线差动可以分为母线完全差动保护和母线不完全差动保护。
我国电网中使用的母线保护类型较多，从元器件构成上大致可分为整流型、集成电路型和微机型。
母线保护调试母线保护原理及调试导读：注：ta变比折算只适用于差动保护，但在充电、过流等保护中，保护瞬时跳开i母所有连接元件，保护瞬时跳开ii母所有连接元件，7、母联充电保护试验，合“充电保护投入”压板，充电保护自动展宽300ms，2）、做充电保护试验，当充电保护动作后，注：a）充电保护的时间整定不能超过300ms，否则充电保护不会动作，c)、差动保护是否启动母联失灵由控制字整定，充电保护启动母联失灵保护不需要控制字，只要在充电延备注：ta变比换算只适用于于差动维护。
比如，母联变比为600/5，其他电路为1200/5，则在母联加5a电流，经差流换算后的电流就是2.5a。
但在电池、过流等维护中，母联电流受ta变比换算的影响，例如上情况，只要在母联上重新加入大于实际定值的电流即可，不须要提2倍的动作电流。
11）、补跳功能试验将母线上任一元件的刀闸边线断裂，在确保电压枪机对外开放的条件下，搞i母差动试验，维护瞬时奥梅利i母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件；在确保电压枪机对外开放的条件下，搞ii母差动试验，维护瞬时奥梅利ii母所有相连接元件，若此时差流仍然存有，经过母联失灵延时奥梅利并无刀闸边线的元件。
注：对于单母分段接线元件的划分：若最大单元数是偶数，采用最大单元数除以二，前一半单元默认在i母，后一半默认在ii母；若最大单元数是奇数，则采用最大单元数加一然后除以二，前一半单元默认在i母，后一半默认在ii母。
分段元件始终默认1#单元。
7、母联电池维护试验再分“电池维护资金投入”压板1）、自动充电：母联断路器断开（母联twj存在），其中一段母线正常运行及而另一段母线阿芒塔，当母联电流从无到有时判电池状态，电池维护自动沉降300ms。
若在整定延时内母联及电流越减半即为奥梅利母联断路器。
手动电池：给母联电池枪机一个上开进，在一条母线正常运转，另一条母线阿芒塔的条件下，若母联及电流从无到有时即判电池状态。
CSC-150数字式母线保护装置调试方法1. 概述CSC-150母线保护装置是适用于750kV及以下电压等级，包括单母线、单母分段、双母线、双母分段及一个半断路器等多种接线型式的数字式成套母线保护装置（以下简称装置或产品）。
装置最大接入单元为24个（包括线路、元件、母联及分段开关），主要功能包括虚拟电流比相突变量保护、常规比率制动式电流差动保护、断路器失灵保护、母联充电保护、母联失灵及死区保护、母联过流保护、母联非全相保护。
装置由一个8U保护机箱和一个4U 辅助机箱构成，8U保护机箱共配置18个插件，包括8个交流插件、启动CPU插件、保护CPU插件、管理插件（MASTER）、开入插件1、开出插件1（含一块正板和一块副板）、开出插件2、开出插件3（含一块正板和一块副板）及电源插件；4U辅助机箱共配置7个插件，包括隔离刀闸辅助触点转接板（2块）、开入插件2、开入插件3、开入插件4、开入插件5、开入插件6，对需要模拟盘显示的用户还会配置一块模拟盘开关位置转接板。
2. 调试与检验项目2.1 通电前检查2.2 直流稳压电源通电检查2.3 绝缘电阻及工频耐压试验2.4 固化CPU软件2.5 装置上电设置a) 设置投入运行的CPU；b) 设置装置时钟；c) 检查软件版本号及CRC校验码；d) 整定系统定值；e) 设置保护功能压板；f) 整定保护定值。
g) 装置开入开出自检功能2.6 打印功能检查2.7 开入检查2.8 开出传动试验2.9 模拟量检查a) 零漂调整与检查；b) 刻度调整与检查；c) 电流、电压线性度检查；d) 电流、电压回路极性检查；e) 模入量与测量量检查。
2.10 保护功能试验a) 各种保护动作值检验和动作时间测量。
b) 整组试验。
2.11 直流电源断续试验2.12 高温连续通电试验2.13 定值安全值固化3. 检验步骤及方法3.1 通电前检查a) 检查装置面板型号标示、灯光标示、背板端子贴图、端子号标示、装置铭牌标注完整、正确。
手把手教你调试母线保护装置（三）1.1.1. 大差动作跳母联保护试验1）在II母加载正常三相电压；2）在I母的一个间隔和母联加入大小相等方向相同的电流，该电流大于差动门槛，小于母联失灵电流定值；3）装置大差动作跳母联保护动作，界面弹出“大差动作跳母联1”，“母联动作”指示灯亮，“母联动作”信号接点闭合。
1.1.2. 复合电压闭锁试验1) 在I母PT回路中加载正常三相对称电压；2) 任选I母线上的一条支路，在这条支路中加载某相电流，电流值大于差动门坎定值；3) 母线差动保护不应动作；弹出“差流越限”事件。
注意：非国网标准工程（即以前老程序，不需要依据工程配置表配置内部定值的工程）模拟该项试验时装置界面会弹出“差流越限”，对于国网标准工程，模拟该项试验无“差流越限”事件产生。
1.1.3. TA断线闭锁差动试验条件：I母上加载正常三相电压；1) 任选I母上的一条支路，在这条支路中加载A相电流，电流值大于TA断线和TA告警门坎定值，大于差动门坎定值；2) 差动保护应不动作，经10S延时，装置界面弹出“电流互感器断线告警”、“电流互感器断线”，“TA断线”和“TA告警”信号指示灯亮，对应“TA断线”和“TA告警”信号接点闭合；3) 保持电流不变，将母线电压降至0V；4) 母线差动保护不应动作，装置界面弹出“I母电压瞬时开放”。
1.1.4. CT告警试验1）任选母线上的一条支路，在这条支路中加载B相电流，电流值大于CT断线告警定值，小于CT断线闭锁定值及差动保护启动电流定值。
2）经10S延时，装置发出“CT告警”信号。
3）调节电流，使其大于差动保护启动电流定值。
4）母线差动保护动作。
1.1.5. PT断线告警1) 在I母PT回路中加载正常电压，任选同一条母线上的两条变比相同支路，在这两条支路同时加入电流，电流的大小相等（大于0.1In）方向相反；2) 任意断开某相电压，装置界面弹出“I母电压瞬时开放”；3) 经10S延时，装置界面弹出“I母电压互感器”断线，“PT断线”和“运行异常”信号指示灯亮，对应“PT断线”和“运行异常”信号接点闭合。
第五节母线保护配置发电厂和变电所的母线是电力系统中的一个重要组成元件，起到汇聚和重新分配电能的重要作用。
当母线上发生故障时将使连接在故障母线上的所有元件在修复故障母线期间，转移到另一组无故障的母线上运行以前被迫停电。
此外，在电力系统中枢纽变电站的母线上故障时，还可能引起系统稳定的破坏，造成严重的后果。
因此，母线保护非常重要。
为满足可靠、快速和有选择性切除故障的要求，母线保护都是按差动原理构成的。
实现母线差动保护所必须考虑的特点是在母线上一般连接着较多的电气元件（如线路、变压器、发电机等）。
因此，就不能像发电机的差动保护那样，只用简单的接线加以实现。
但不管母线上元件有多少，实现差动保护的基本原则仍是适用的，即：在正常运行以及母线范围以外故障时，在母线上所有连接元件中，流入的电流和流出的电流相等；当母线上发生故障时，所有与电源连接的元件都向故障点供给短路电流，而在供电给负荷的连接元件中电流等于零；如从每个连接元件中电流相位来看，则在正常运行以及外部故障时，至少有一个元件中的电流相位和其余元件中的电流相位是相反的，具体说来，就是电流流入的元件和电流流出的元件这两者的相位相反。
而当母线故障时，除电流等于零的元件以外，其他元件中的电流则是同相位的。
母线保护大体可分为完全电流差动母线保护、电流比相式母线保护、中阻抗型母线差动保护、微机型比率制动差动母线保护等几种类型。
本厂采用的母线保护为深圳南瑞科技有限公司生产的BP—2P型微机母线保护装置，该装置适用于500kV及以下电压等级，包括单母线、单母分段、双母线、双母分段以及一个半断路器接线在内的主接线方式，最大主接线规模为24个间隔（线路、元件和联络开关）。
一、保护配置与技术参数BP—2P型微机母线保护装置可以实现母线差动保护、母联充电保护、母联过流保护、母联失灵（或死区）保护、以及断路器失灵保护出口等功能。
各项技术参数如下：1.额定参数直流电压：220V 允许偏差：-20%—+15%交流电压：57.7V交流电流：5A频率：50Hz2.功耗直流电源回路：〈50W（常态）〈75W（保护动作瞬间）交流电压回路：〈0.5VA/相交流电流回路：〈1VA/相3.交流回路过载能力交流电压：2Un 持续工作交流电流：2In 持续工作30In 10S40In 1S4.输出接点容量允许长期通过电流：5A允许短时通过电流：10A，1S5.主要技术指标母差保护整组动作时间：〈12ms（差流Id≥2倍差流定值）出口保持时间：≥200ms返回时间：〈40ms定植误差：〈±5%6.环境条件正常工作温度：0—40℃正常工作温度：-10—50℃储存与运输：-25—70℃二、保护原理1.母线差动保护各种类型的母线保护就其对母线接线方式、电网运行方式、故障类型以及故障点过渡电阻等方面的适应性来说，仍以按电流差动原理构成的母线保护为最佳。
