插装阀的原理及应用插装阀工作原理插装阀和其阀孔的设计通用性的紧要性在于大批量生产。
就某一种规格的插装阀为例，为了批量生产，其阀口的尺寸是统一的。
此外，不同功能的阀可接受同一规格阀腔，例如：单向阀、锥阀、流量调整阀、节流阀、两位电磁阀等等。
假相像一规格、不同功能的阀无法接受不同阀体，那么阀块的加工成本势必加添，插装阀的优势就不复存在。
插装阀在流体掌控功能的领域的使用种类比较广泛，已应用的元件有是电磁换向阀，单向阀，溢流阀，减压阀，流量掌控阀和次序阀。
通用性在流体动力回路设计和机械应用性的延长，充分呈现了插装阀对系统设计者和应用者的紧要性。
由于其装配过程的通用性、阀孔规格的通用性、互换性的特点，使用插装阀完全可以实现完善的设计配置，也使插装阀广泛地应用于各种液压机械。
体积小、成本低批量生产的对用户好处在阀块还未装配线尽头时就已显现。
接受插装阀设计的整套掌控系统可为用户大大削减制造工时；该掌控系统的每个元件在组装成集成阀块前就可进行独立测试；集成块在发给用户之前就可进行整体测试。
由于必需安装的元件和连接的管路大大削减，为用户节省大量的制造工时。
由于系统污染物的削减，泄漏点的削减和装配错误的降低，使牢靠性显著提高。
插装阀的应用实现了系统的高效、便利。
以轮式装载机为例，接受插装阀集成块来代替故障不断、难以诊断和维护和修理的动力传动掌控装置。
原有掌控系统有60多个连接管件和19个独立元件。
用来替代的整体特制集成块上只有11个管件和17个元件。
体积为12x4x5立方英寸，是原系统所占空间的20%。
接受插装阀的特点如下：削减安装时间削减泄漏点削减易污染源削减维护和修理时间（由于插装阀无需取下管接头配件即可更换）功能全、应用广泛插装阀已经广泛应用于多种工程机械、物料搬运机械和农业机械。
在常被忽视的工业领域中，插装阀的应用在不断的扩大。
特别是在很多重量和空间的限制的场合中，传统工业液压阀束手无策，而插装阀却大显身手。
这里给出两张图，来简要说明盖板式插装阀的基本原理1、第一张图表明，插装阀从原理上是在传统单向阀的基础上改造过来的，青出于蓝而胜于蓝，插装阀的功能是传统单向阀所无法比拟的。
原来的单向阀液流只能从下往上流动，反方向截止。
右图的阀芯，不开单向阀阀芯那样的几个小孔，并在弹簧腔顶部开出控制油口，这样只要加上或不加上控制油，就可以自如地开或关这个阀口，正向、反向都可以。
也就是说，改造过的阀口是一个完全可控的阀口，即液阻。
2、仔细考虑一下就可以发现，传统液压阀实际上都是由液阻构成，只不过液阻的形式有所差别。
但进一步思考，发现上面介绍的阀口，如果加于适当的控制，也可以实现不同形式液阻的作用。
例如，让阀口全开，就像换向阀阀口；如果将其开度加于限制，就可以是节流阀阀口。
3、第二张图，表示了用传统液压阀构成的液压系统（下部），如何用插装阀组成等价的系统（上部），黑三角表示油源。
传统的系统由大规格，例如32通径的7个大阀组成：2只节流阀（02，03），1只溢流阀（04），3只单向阀（01，05，06），1只电液换向阀（00）。
而上部的插装阀只要4只插装阀（01，02，03，04，其规格完全可以比常规阀小一个档次，其阀口过流面积非常可观）和一只10通径的电磁换向阀（09），和1只先导压力阀（10，与插装阀04构成先导式溢流阀，作背压阀用）。
4、下图:电液换向阀处于右位时，油液经过02节流阀进入液压缸的左腔（进油节流控制）；液压缸右腔的油经过04背压阀（先导式溢流阀）和06单向阀回油箱。
与此相对应的上图：电磁换向阀09处于右位，先导油将01、03两只插装阀关闭。
油液经过02节流阀进入液压缸左腔（进油节流控制）；液压缸右腔经过04插装阀与10先导阀组成的背压阀（先导式溢流阀）回油箱。
5、下图电液换向阀处于左位的情况，与上图电磁阀处于左位的情况相对应，这里就不罗嗦了。
6、这张图下图的电液换向阀应该改为中位时PABT四个油口都封闭的O型阀，就跟上部电磁阀处于中位时完全对应了。
插装阀原理图1 插装阀概述⼆通插装阀是插装阀基本组件(阀芯、阀套、弹簧和密封圈)插到特别设计加⼯的阀体内，配以盖板、先导阀组成的⼀种多功能的复合阀。
因每个插装阀基本组件有且只有两个油⼝，故被称为⼆通插装阀，早期⼜称为逻辑阀。
1.1 ⼆通插装阀的特点⼆通插装阀具有下列特点:流通能⼒⼤，压⼒损失⼩，适⽤于⼤流量液压系统;主阀芯⾏程短，动作灵敏，响应快，冲击⼩;抗油污能⼒强，对油液过滤精度⽆严格要求;结构简单，维修⽅便，故障少，寿命长;插件具有⼀阀多能的特性，便于组成各种液压回路，⼯作稳定可靠;插件具有通⽤化、标准化、系列化程度很⾼的零件，可以组成集成化系统。
1.2 ⼆通插装阀的组成⼆通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是⼆通插装阀的典型结构。
1/41页图1 ⼆通插装阀的典型结构控制盖板⽤以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有⼀个或多个阻尼螺塞。
通常盖板有五个控制油孔:X、Y、Z1、Z2和中⼼孔a(见图2)。
由于盖板是按通⽤性来设计的，具体运⽤到某个控制油路上有的孔可能被堵住不⽤。
为防⽌将盖板装错，盖板上的定位孔，起标定盖板⽅位的作⽤。
另外，拆卸盖板之前就必须看清、记牢盖板的安装⽅法。
2/41页图2 盖板控制油孔先导控制元件称作先导阀，是⼩通径的电磁换向阀。
块体是嵌⼊插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通⼝，阀芯的正⾯称为A⼝;阀芯环侧⾯的称作B⼝。
阀芯开启，A⼝和B⼝沟通;阀芯闭合，A⼝和B⼝之间中断。
因⽽插装阀的功能等同于2位2通阀。
故称⼆通插装阀，简称插装阀。
3/41页图3 插装元件根据⽤途不同分为⽅向阀组件、压⼒阀组件和流量阀组件。
同⼀通径的三种组件安装尺⼨相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油⼝A 和B、⼀个控制⼝x，如图4所⽰。
1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
插板阀工作原理插板阀是一种常见的流体控制装置，广泛应用于各个行业中。
它的工作原理是通过插板的上下运动来控制流体的通断。
下面将详细介绍插板阀的工作原理。
插板阀主要由阀体、插板和阀杆等组成。
阀体是插板阀的主要部件，它通常由铸铁、铸钢等材料制成，具有较强的耐压能力。
插板是阀体内的关键部件，它可以上下运动，从而控制流体的通断。
阀杆是插板的传动装置，通过阀杆的上下运动来带动插板的运动。
插板阀的工作原理很简单。
当阀门处于关闭状态时，插板与阀座完全贴合，阻止流体通过。
当需要开启阀门时，阀杆向上运动，带动插板随之上升，打开阀门。
流体可以通过插板阀流动。
当需要关闭阀门时，阀杆向下运动，插板随之下降，封闭阀门。
这样，插板阀就能够实现流体的通断控制。
插板阀的工作原理中，插板的运动是关键。
插板的上下运动通过阀杆来实现。
阀杆与插板通过螺纹连接，当阀杆旋转时，插板随之上升或下降。
插板的上升和下降速度可以通过调节阀杆的旋转速度来控制。
插板的运动过程中，阀杆与插板之间需要保持良好的密封性，以防止流体泄漏。
插板阀的工作原理还与阀座密封有关。
插板通过与阀座的贴合来实现流体的通断控制。
阀座通常由金属或弹性材料制成，具有较好的密封性能。
插板与阀座之间的密封性能直接影响插板阀的工作效果。
如果密封不好，流体会泄漏，无法实现流体的控制。
插板阀的工作原理非常简单，但在实际应用中有一些需要注意的问题。
首先，插板阀的材质选择要考虑流体的性质和工作环境的要求。
其次，插板阀的密封性能要保持良好，以确保流体不泄漏。
此外，插板阀的操作要谨慎，避免插板与阀座之间的摩擦和磨损。
总的来说，插板阀是一种常见的流体控制装置，它通过插板的上下运动来控制流体的通断。
插板阀的工作原理简单明了，但需要注意材质选择、密封性能和操作方式等方面的问题。
只有正确使用插板阀，才能确保流体的控制效果和工作的可靠性。
1 插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1 二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2 二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1 二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2 盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B 口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89 插装阀基本组件2 插装阀主要组合与功能2.1 插装方向控制阀插装阀可以组合成各式方向控制阀。
第四章液压控制元件—插装阀文章目录[隐藏]∙第四章液压控制元件—插装阀∙ 4.5插装阀∙ 4.5.1插装阀的结构∙ 4.5.2插装阀的动作原理∙ 4.5.3插装阀用作方向控制阀∙ 4.5.4插装阀用作方向、流量控制阀∙ 4.5.5插装阀用作压力控制阀第四章液压控制元件—插装阀4.5插装阀液压插装阀是由插装式基本单元(以下简称插件体)和带有弓|导油路的阀盖所组成。
按回路目的，配不同的插件体及阀盖来进行方向、流量或压力的控制。
插装阀是安装在预先开好阀穴的油路板上(manifold blocks)而构成我们所需要的液压回路，如图4-54所示，因此可使液压系统小形化。
插装阀是七十年代初才出现的-种新型液压元件，为一多功能、标准化、通用化程度相当高的液压元件，适用于钢铁设备、塑胶成型机以及船舶等机械中。
插装阀的特点是:1)插装阀盖的配合，可具有方向、流量及压力控制功能。
2)件体为锥形阀结构，因而内部泄漏极少，不存在液压下紧现象，并没有如滑轴(spool)的重叠现象，反应性良好，可进行高速切换。
3)最适于压力损失小的高压大流量系统。
4)插装阀直接组装在油路板上，因而少了由于配管弓|起的外部泄漏、振动、噪音等事故，系统可靠性增加。
5)安装空间缩小，是液压系统小形化。
同时和以往方式相比，可降低液压系统的制造成本。
图4-54插装阀构成的液压回路外观图4-54插装阀构成的液压回路外观4.5.1插装阀的结构由插装阀所组装成的液压回路，通常含有下列基本元件:1.油路板图4-55插装阀油路板亦有人称为集成块，这是方块钢体-上挖有阀孔,用以承装插装阀，如图4-55所示。
图4-56油路板上主要阀孔和控制通道图4-56为常见油路板上主要阀孔和控制通道,X Y为控制压油油路，F为承装插件体的阀孔，A口B口是配合插件体的压油工作油路。
2.插件体插件体(cartnidges)主要由锥形阀(poppet)、弹簧套管(sleeve)及若干个密封垫圈所构成，如图4-55所示。
插装阀分类：插装式方向控制阀，插装式压力控制阀，插装式流量控制阀功能：采用插入连接方法，能实现常规液压控制阀的功能，且结构简单，通用性强，体积小，流阻小，密封性好，抗污染能力强，动作灵敏特别适合大流量（大于200L/min）的液压系统。
前面所介绍的方向阀、压力阀、流量阀是普通液压阀，除此之外还有一些特殊的液压阀，如插装阀、比例阀和伺服阀等。
插装阀插装阀(逻辑阀)是一种较新型的液压元件，它的特点是通流能力大，密封性能好，动作灵敏，结构简单，因而主要用于流量较大系统或对密封性能要求较高的系统。
插装阀的工作原理插装阀的结构及图形符号如图所示。
它由控制盖板、插装单元(由阀套、弹簧、阀芯及密封件组成)、插装块体和先导控制阀(设先导阀为二位三通电磁换向阀，见图组成。
由于这种阀的插装单元在回路中主要起通、断作用，故又称二通插装阀。
方向控制插装阀插装阀组成各种方向控制阀如图所示，图 (a)为单向阀，当p A>p B时，阀芯关闭，A与B不通，而当p B>p A时，阀芯开启，油液从B流向A。
图 (b)为二位二通阀，当电磁阀断电时，阀芯开启，A与B接通；电磁阀通电时，阀芯关闭，A与B不通。
二通插装阀的工作原理相当于一个液控单向阀，图中A和B为主油路仅有的两个工作油口，K为控制油口(与先导阀相接)。
当K口无液压力作用时，阀芯受到的向上的液压力大于弹簧力，阀芯开启，A与B相通，至于液流的方向，视A、B口的压力大小而定。
反之，当K口有液压力作用时，且K口的油液总压力大于A和B口的油液压力，才能保证A与B之间关闭。
插装阀与各种先导阀组合，便可组成方向控制阀、压力控制阀和流量控制阀。
☐图 (c)为二位三通阀，当电磁阀断电时，A与T接通，电磁阀通电时，A与P接通。
☐图 (d)为二位四通阀，电磁阀断电时，P与B接通，A与T接通，电磁阀通电时，P与A接通，B与T接通。
压力控制插装阀插装阀组成压力控制阀如图所示。
在图 (a)中，若B接油箱，则插装阀用作溢流阀，其原理与先导式溢流阀相同。

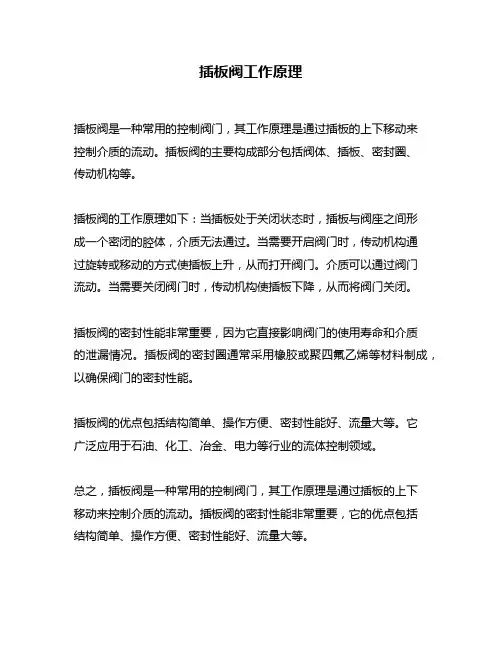

插板阀工作原理
插板阀是一种常用的控制阀门，其工作原理是通过插板的上下移动来
控制介质的流动。
插板阀的主要构成部分包括阀体、插板、密封圈、
传动机构等。
插板阀的工作原理如下：当插板处于关闭状态时，插板与阀座之间形
成一个密闭的腔体，介质无法通过。
当需要开启阀门时，传动机构通
过旋转或移动的方式使插板上升，从而打开阀门。
介质可以通过阀门
流动。
当需要关闭阀门时，传动机构使插板下降，从而将阀门关闭。
插板阀的密封性能非常重要，因为它直接影响阀门的使用寿命和介质
的泄漏情况。
插板阀的密封圈通常采用橡胶或聚四氟乙烯等材料制成，以确保阀门的密封性能。
插板阀的优点包括结构简单、操作方便、密封性能好、流量大等。
它
广泛应用于石油、化工、冶金、电力等行业的流体控制领域。
总之，插板阀是一种常用的控制阀门，其工作原理是通过插板的上下
移动来控制介质的流动。
插板阀的密封性能非常重要，它的优点包括
结构简单、操作方便、密封性能好、流量大等。
插装阀工作原理
1 插装阀工作原理
插装阀是许多工业过程中必不可少的重要设备，有着广泛的应用，但有很多人都不太了解插装阀是如何运作的。
本文将为大家解释插装
阀的工作原理。
插装阀是通过液压控制和杠杆原理来操控流体的闸门。
它由电液
机构组成，它是一种电液联动设备，可以将收到的电信号转换成液压
输出以实现水电控制。
插装阀的控制信号通过电液机构被转化为液压
输出，使得阀门在关闭和打开之间不断地来回切换。
插装阀的操作过程是这样的：当阀门打开时，电磁阀的内部将会
发出一定的电压，此时电磁线圈中的内部磁力就会产生电磁线圈的杠
杆原理，从而引起内部轴的移动，最终使得气动阀门打开，实现流体
流动。
当控制信号改变时，上述流程将经历反向变化，从而使得阀门
关闭，从而实现流体的控制。
插装阀的运行模式是密切相关的，在选择插装阀时要根据工况特
点和流特性，综合控制参数等情况来选择。
插装阀有一定的专业性要求，必须由专业的工程师进行设计，以保证其质量和稳定性。
因此，
插装阀的安装调试也比较复杂，严格按照相关规定进行施工和调试。
总之，插装阀是电液机构操纵阀门来控制流体的一种设备，它可以有效地控制流体的数量，实现流量的控制，并维持恒定的流速，维持流量的稳定，因此十分适用于某些要求严格的工况中。
精心整理1插装阀概述二通插装阀是插装阀基本组件（阀芯、阀套、弹簧和密封圈）插到特别设计加工的阀体内，配以盖板、先导阀组成的一种多功能的复合阀。
因每个插装阀基本组件有且只有两个油口，故被称为二通插装阀，早期又称为逻辑阀。
1.1二通插装阀的特点二通插装阀具有下列特点：流通能力大，压力损失小，适用于大流量液压系统；主阀芯行程短，动作灵敏，响应快，冲击小；抗油污能力强，对油液过滤精度无严格要求；结构简单，维修方便，故障少，寿命长；插件具有一阀多能的特性，便于组成各种液压回路，工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件，可以组成集成化系统。
1.2二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成。
图1是二通插装阀的典型结构。
图1二通插装阀的典型结构控制盖板用以固定插装件，安装先导控制阀，内装棱阀、溢流阀等。
控制盖板内有控制油通道，配有一个或多个阻尼螺塞。
通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a(见图2)。
由于盖板是按通用性来设计的，具体运用到某个控制油路上有的孔可能被堵住不用。
为防止将盖板装错，盖板上的定位孔，起标定盖板方位的作用。
另外，拆卸盖板之前就必须看清、记牢盖板的安装方法。
图2盖板控制油孔先导控制元件称作先导阀，是小通径的电磁换向阀。
块体是嵌入插装元件，安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体。
插装元件由阀芯、阀套、弹簧以及密封件组成(图3)。
每只插件有两个连接主油路的通口，阀芯的正面称为A口；阀芯环侧面的称作B口。
阀芯开启，A口和B口沟通；阀芯闭合，A口和B口之间中断。
因而插装阀的功能等同于2位2通阀。
故称二通插装阀，简称插装阀。
图3插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件。
同一通径的三种组件安装尺寸相同，但阀芯的结构形式和阀套座直径不同。
三种组件均有两个主油口A 和B、一个控制口x，如图4所示。
a)方向阀组件b)压力阀组件c)流量阀组件1-阀套2-密封件3-阀芯4-弹簧5-盖板6-阻尼孔7-阀芯行程调节杆图3-89插装阀基本组件2插装阀主要组合与功能2.1插装方向控制阀插装阀可以组合成各式方向控制阀。
二通插装阀工作原理及功能
二通插装阀是一种用于控制流体流动的阀门，它通常由一个阀体和一个阀芯组成。
阀体通常为圆筒形，内部有一个或多个沟槽，用于固定阀芯。
阀芯是一个可以在阀体内移动的零件，通常由金属制成。
该阀的工作原理是通过旋转阀芯来控制阀内的通道的开关。
阀芯上有一个或多个孔，通过旋转阀芯，可以使孔与阀体内沟槽对齐或关闭。
当阀芯上的孔与沟槽对齐时，流体可以通过阀门的通道流动；当孔与沟槽不对齐时，流体将被阻断。
二通插装阀的主要功能是控制流体的流动方向和流量。
通过旋转阀芯，可以选择让流体从一端流向另一端，也可以阻断流体的流动。
此外，通过控制阀芯的旋转，还可以实现对流体流量的调节。
在工业和工程应用中，二通插装阀常用于气动和液压系统中，用于控制流体的方向和流量，实现对系统的控制和调节。
例如，在液压系统中，二通插装阀可以用于控制液压缸的工作方向和速度；在气动系统中，二通插装阀可以用于控制气动执行元件的运动。
总之，二通插装阀通过旋转阀芯来控制流体的流动方向和流量，是一种常用的控制阀门，具有广泛的应用。
1 插装阀概述二通插装阀是插装阀基本组件阀芯、阀套、弹簧和密封圈插到特别设计加工的阀体内,配以盖板、先导阀组成的一种多功能的复合阀;因每个插装阀基本组件有且只有两个油口,故被称为二通插装阀,早期又称为逻辑阀;二通插装阀的特点二通插装阀具有下列特点：流通能力大,压力损失小,适用于大流量液压系统；主阀芯行程短,动作灵敏,响应快,冲击小；抗油污能力强,对油液过滤精度无严格要求；结构简单,维修方便,故障少,寿命长；插件具有一阀多能的特性,便于组成各种液压回路,工作稳定可靠；插件具有通用化、标准化、系列化程度很高的零件,可以组成集成化系统;二通插装阀的组成二通插装阀由插装元件、控制盖板、先导控制元件和插装块体四部分组成;图1是二通插装阀的典型结构;图1 二通插装阀的典型结构控制盖板用以固定插装件,安装先导控制阀,内装棱阀、溢流阀等;控制盖板内有控制油通道,配有一个或多个阻尼螺塞;通常盖板有五个控制油孔：X、Y、Z1、Z2和中心孔a见图2;由于盖板是按通用性来设计的,具体运用到某个控制油路上有的孔可能被堵住不用;为防止将盖板装错,盖板上的定位孔,起标定盖板方位的作用;另外,拆卸盖板之前就必须看清、记牢盖板的安装方法;图2 盖板控制油孔先导控制元件称作先导阀,是小通径的电磁换向阀;块体是嵌入插装元件,安装控制盖板和其它控制阀、沟通主油路与控制油路的基础阀体;插装元件由阀芯、阀套、弹簧以及密封件组成图3;每只插件有两个连接主油路的通口,阀芯的正面称为A口；阀芯环侧面的称作B口;阀芯开启,A口和B口沟通；阀芯闭合,A口和B口之间中断;因而插装阀的功能等同于2位2通阀;故称二通插装阀,简称插装阀;图3 插装元件根据用途不同分为方向阀组件、压力阀组件和流量阀组件;同一通径的三种组件安装尺寸相同,但阀芯的结构形式和阀套座直径不同;三种组件均有两个主油口A和B、一个控制口x,如图4所示;a方向阀组件 b压力阀组件 c流量阀组件1-阀套 2-密封件 3-阀芯 4-弹簧 5-盖板 6-阻尼孔 7-阀芯行程调节杆图3-89 插装阀基本组件2 插装阀主要组合与功能插装方向控制阀插装阀可以组合成各式方向控制阀;1作单向阀如图5a和5b,将x腔和A或B腔连通,即成为单向阀;连接方法不同,其导通方式也不同;若在控制盖板上如图5c连接一个二位三通液动换向阀,即可组成液控单向阀;图52．作二位二通阀如图6a和6c连接二位三通阀,即可组成二位二通电液阀;3．作二位三通阀如图7连接二位四通阀,即可组成二位三通电液换向阀;4．作二位四通阀如图8连接二位四通阀,即可组成二位四通电液换向阀;5．作三位四通阀O型换向阀如图9连接三位四通阀换向阀和单向阀,即可组成三位四通阀中位为O型电液换向阀;6．作多机能四通阀如图10连接换向阀,利用对电磁换向阀的控制实现多机能功能;先导阀控制状态下的机能如表1;电磁铁的带电状态用符号“+”表示；断电状态用“-”表示;表1 先导阀控制的滑阀机能1YA 2YA 3YA 4YA 中位机能1YA 2YA 3YA 4YA 中位机能＋＋＋＋＋－＋－＋＋＋－＋－－＋＋＋－＋－＋＋＋＋＋－－－＋＋－＋－＋＋－＋－＋－－＋＋－－＋－＋－－－－－－＋－＋－－－－－－插装压力控制阀对插装阀的x腔进行压力控制,便可构成压力控制阀;1．作溢流阀或顺序阀如图11a,在压力型插装阀芯的控制盖板上连接先导调压阀溢流阀,当出油口接油箱,此阀起溢流阀作用；当出油口接另一工作油路,则为顺序阀;2．作卸荷阀如图11b连接二位二通换向阀,当电磁铁通电时,出口接油箱,则构成卸荷阀;3．作减压阀采用插装阀芯和溢流阀如图11c连接,则构成减压阀;液压油从P1流入P2流出,出口油液通过阀芯上的中心阻尼孔、盖板和先导阀接通;当减压阀出口的压力较小,不足以顶开先导阀芯时,主阀芯上的阻尼孔只起通油作用,使主阀芯上、下两腔的液压力相等,而上腔又有一个小弹簧作用,必使主阀芯处在下端极限位置,减压阀芯大开,不起减压作用；当压力增大到先导阀的开启压力时,先导阀打开,泄漏油液单独流回油箱,实行外泄;减压阀在调定压力下正常工作时,由于出口压力与先导阀溢流压力和主阀芯弹簧力的平衡作用,维持节流降压口为某定值;当出口压力增大,由于阻尼孔液流阻力的作用产生压力降,主阀芯所受的力不平衡,使阀芯上移,减小节流降压口,使节流降压作用增强；反之,出口的压力减小时,阀芯下移,增大节流降压口,使节流降压作用减弱,控制出口的压力维持在调定值;插装流量控制阀插装流量阀同样有节流阀和调速阀等型式;1．作节流阀在方向控制插装阀的盖板上安装阀芯行程调节器,调节阀芯和阀体间节流口的开度便可控制阀口的通流面积,起节流阀的作用,如图12a;实际应用时,起节流阀作用的插装阀芯一般采用滑阀结构,并在阀芯上开节流沟槽;2．作调速阀插装式节流阀同样具有随负载变化流量不稳定的问题;如果采取措施保证节流阀的进、出口压力差恒定,则可实现调速阀功能;如图12b连接的减压阀和节流阀就起到这样的作用;3 插装阀设计使用注意事项1插装阀在工作中,由于复位弹簧力较小,因此阀的状态主要决定于作用在A、B、X三腔的油液压力,而p A、p B由系统或负载决定;若采用外控即控制油来自工作系统之外的其他油源,则p x是可控的；若采用内控即控制油来自工作系统本身,则p x也将受到负载压力的影响;所以负载压力的变化及各种冲击压力的影响,对内控控制压力的干扰是难免的;因此,在进行插装阀系统设计时必须经过仔细分析计算,清楚了解整个工作循环中每个支路压力变化的情况,尤其注意分析动作转换过程冲击压力的干扰,特别是内控方式;须重视梭阀和单向阀的运用,否则将造成局部误动作或整个系统的瘫痪;2如果若干个插装阀共用一个回油或泄油管路,为了避免管路压力冲击引起意外的阀芯移位,应设置单独的回油或泄油管路;3应注意面积比、开启压力、开启速度及密封性对阀的工作影响;4由于插装阀回路均是由一个个独立的控制液阻组合而成,所以它们的动作一致性不可能像传统液压阀那样可靠;为此,应合理设计先导油路,并通过使用梭阀或单向阀等元件的技术措施,以避免出现瞬间路通而导致系统出现工作失常甚至瘫痪现象;5阀块又称集成块或通道块,它是安装插装元件、控制盖板及与外部管道连接的基础阀体;阀块中有插装元件的安装孔也称插入孔及主油路孔道和控制油路孔道,有安装控制盖板的加工平面、安装外部管道的加工平面及阀块的安装平面等;二通插装阀的安装连接尺寸及要求应符合国家标准GB2877;阀块可选用插装阀制造厂商的标准件,也可根据需要自行设计;4 插装阀集成液压系统的油路标示与识图插装阀构成的液压系统油路比一般系统要复杂,通过油路标示可较好地展示油路走向;液压系统相关资料某3150kN液压机插装阀系统如图13所示;系统包括五个插装阀集成块;由F1、F2组成进油调压回路,F1为单向阀,用以防止系统中的油液向泵倒流,F2的先导溢流阀2用来调整系统压力,先导溢流阀1用于限制系统最高压力,缓冲阀3与电磁换向阀4配合,用于液压泵卸载、升压缓冲；由F3、F4组成上缸上腔油液三通回路,先导溢流阀6为上缸上腔安全阀,缓冲阀7与电磁换向阀8配合,用于上缸上腔泄压缓冲；由F5、F6组成上缸下腔油液三通回路,先导溢流阀11用于调整上缸下腔平衡压力,先导溢流阀10为上缸下腔安全阀；由F7、F8组成下缸上腔油液三通回路,先导溢流阀15为下缸上腔安全阀,单向阀14用于下缸作液压垫时,活塞浮动下行时上腔补油；由F9、F10组成下缸下腔油液三通回路,先导溢流阀18下缸下腔安全阀;另外,进油主阀F3、F5、F7、F、9的控制油路上都有一个压力选择梭阀,用于保证锥阀关闭可靠,防止反压使之开启;图13 3150kN液压机插装阀集成系统系统实现上缸加压、下缸顶出自动工作循环的工作原理如下;1启动按启动按钮,电磁铁全部处于失电状态,三位电磁阀4处于中位;插装阀F2控制腔经阀3、阀4与油箱连通,主阀开启;泵输出油液经阀F2流回油箱,泵空载启动;2上缸快速下行电磁铁1Y、3Y、6Y得电,插装阀F2关闭,F3、F6开启,泵向系统供油,输出油经阀Fl、F3进入上缸上腔;上缸下腔油液经阀F6快速排回油箱;于是液压机上滑块在自重作用下加速下行,上缸上腔产生负压,通过充液阀21从上部油箱充液;3上缸减速下行当滑块下降至一定位置触动行程开关2s后,电磁铁6Y 失电,7Y得电,插装阀F6控制腔与先导溢流阀11接通,阀F6在阀1 1的调定压力下溢流,上缸下腔产生一定背压;上缸上腔压力相应增高,充液阀21关闭;上缸上腔进油仅为泵的流量,滑块减速;4上缸工作行程当上缸减速下行接近工件时,上缸上腔压力由压制负载决定,上缸上腔压力升高,变量泵输出流量自动减小;当压力升达先导溢流阀2调定压力时,泵的流量全部经阀F2溢流,滑块停止运动;5保压当上缸上腔压力达到所要求的工作压力后,电接点压力表发信号,使电磁铁1Y、3Y、7Y全部失电,阀F3、F6关闭;上缸上腔闭锁,实现保压;同时阀F2开启,泵卸载;6泄压上缸上腔保压一段时间后,时间继电器发信号,使电磁铁4Y得电,阀F4控制腔通过缓冲阀7及电磁换向阀8与油箱相通,由于缓冲阀7的作用,阀F4缓慢开启,从而实现上缸上腔无冲击泄压;7上缸回程上缸上腔压力降至一定值后,电接点压力表发信号,使电磁铁2Y、5Y、4Y、12Y得电,插装阀砣关闭,阀F5、F4开启,充液阀21开启,压力油经阀F1、阀F5进入上缸下腔,上缸上腔油液经充液阀21和阀F4分别至上部油箱和主油箱;上缸实现回程;8上缸停止当上缸回程到达上端点,行程开关1S发信号,使全部电磁铁失电,阀F2开启,泵卸载;阀F5将上缸下腔封闭,上滑块停止运动;9下缸顶出及退回令电磁铁2Y、9Y、10Y得电,插装阀F9、F8开启,压力油经阀F1、F9进入下缸下腔,下缸上腔油液经阀F8排回油箱,实现顶出;令电磁铁9Y、10Y失电,2Y、8Y、11Y得电,插装阀F7、F10开启,压力油经阀F1、F7进入下缸上腔,下腔油液经阀F10排回油箱,实现退回;表2为其电磁铁动作顺序表;表2 3150KN液压机插装阀系统电磁铁动作顺序表2 液压系统油路标示插装式液压系统有一定的特殊性,识图与油路分析往往有困难;在此,根据上述资料,标示部分动作的油路,主进油路用粗实线与实箭头标示,主回油路用粗实线与虚箭头标示；控制油进油路用细虚线与实箭头标示,控制油回油路用细虚线与虚箭头标示；电磁铁得电用“+”标示;图14所示为主缸快速下行时的油路,图15所示为主缸回程时的油路;其他动作的油路可参照这两图标示;图14主缸快速下行油路图15主缸回程油路此压力机液压系统经油路标示后,油路走向、阀与缸的运动状态变得简明清晰,对维修人员安装调试、故障分析很有帮助;5 插装阀的安装与拆卸根据安装方式的不同,插装阀可以分为二通插装阀和螺纹插装阀;二通插装阀的安装方式是采用螺钉压入或敲击滑入阀块的插孔里,只有开和关两种状态,也叫作逻辑阀,它的最小通径为16mm,最大通径为160mm,常用通径为16mm、25mm、32mm、40mm、50mm、63mm、80mm、100mm、125mm、160mm,最高工作压力为42MPa,最大流量为25000L／min,适合于高压大流量的液压系统;螺纹插装阀的安装方式是采用螺纹直接旋入阀块的插孔里,所以又叫旋入式插装阀,它的最小通径为3mm,最大通径为32mm,常用通径为4mm、8mm、10mm、12mm、16mm、20mm,最高压力可达63MPa,最大流量达760L／min,适合于中高压中小流量的液压系统;目前,插装阀已广泛应用于工程机械中,在制造和维修工程机械的液压系统时离不开插装阀的安装,掌握其正确的安装方法才能确保液压系统的正常运行;插装阀的安装1二通插装阀的安装二通插装阀一般来说由插装组件、先导控制阀、控制盖板和集成阀块等组成,其典型结构如图16所示;插装组件1由阀芯、阀套、弹簧和固定密封组件等组成,可以是锥阀式结构,也可以是滑阀式结构,它的主要功能是控制主油路的通断、压力的高低和流量的大小;先导控制阀2是安装在控制盖板上或集成阀块上对插装组件1动作进行控制的小通径控制阀,主要包含DN6和DN10的电磁滑阀、电磁球阀、比例阀、可调阻尼器、缓冲器以及液控先导阀等,当主插件通径较大时,为了改善其动态特性,也可以用较小通径的插装件进行两级控制;控制盖板3是由盖板体、节流螺塞、先导控制元件及其他附件组成,主要功能是固定插装组件1,安装先导控制阀2和沟通阀块内的控制油路;控制盖板可以分为方向控制盖板压力控制盖板和流量控制盖板 3大类,当具有 2种以上功能时,称为复合控制盖板;集成阀块 4用来安装插装组件、控制盖板和其它控制阀,沟通主要油路;二通插装阀安装孔的连接尺寸标准为ISO7368,这个标准基本上是按德国DIN24342：1979标准制定的,我国国家标准GB 2877--1981等效采用了DIN24342：1979;1．插装组件 2．先导控制阀 3．控制盖板 4．集成阀块阀芯阀套弹簧固定密封组件图16 二通插装阀的典型结构图二通插装阀的结构形式多种多样,如图17所示;主要有 REXROTH型结构a、PARKER型结构 b、VICKERS型结构 c 3种,这3种结构各有优缺点;图17 插装阀的结构形式在安装二通插装阀之前应该进行以下工作：1 检查插孔的尺寸,如内径、各台阶的的深度、倒角等;2 检查插孔的粗糙度,必须清除倒角处和交口处的棱角和毛刺,以免损伤插装组件的密封圈;3 用专用的检具检查插孔的同心度;4 检查各元件的型号及各密封圈,必要时进行拆洗、更换并进行性能测试;5 清洁阀块各元件;安装二通插装阀时,应先在插孔内和插装组件的外圈特别是密封圈处涂上润滑脂或机油,再把插装组件放入插孔内,用橡皮锤敲入或用盖板螺钉压入插孔内,用内六角螺钉把控制盖板固定,最后安装先导控制阀;内六角螺钉的拧紧力矩见表3;安装二通插装阀时应该注意以下几点：1 安装插装组件时注意不要漏装弹簧,密封圈和挡圈不要在装配的过程中被切坏;2 安装控制盖板时一定要注意对齐油口或定位销的位置,固定螺钉必须采用高强度螺钉级或级;3 如遇到插装组件的弹簧特别硬时,应先用长螺钉安装盖板,等压到合适的位置时再换用短螺钉安装;表3 控制盖板用固定螺钉的拧紧力矩表2 螺纹插装阀的安装螺纹插装阀的安装方式是将螺绞直接旋入阀块的插孔里,安装拆卸简单快捷;螺绞插装阀典型结构图如图18所示,由阀套、阀芯、阀体、密封件、控制部件弹簧座、弹簧、调节螺杆、磁性体、电磁线圈、弹垫等等组成;螺纹插装阀有二通、三通、四通等型式；方向阀有单向阀、液控单向阀、梭阀、液动换向阀、手动换向阀、电磁滑阀、电磁球阀等；压力阀有溢流阀、减压阀、顺序阀、平衡阀、压差溢流阀、负载敏感阀等；流量阀有节流阀、调速阀、分流集流阀、优先阀等;1阀套 2.阀芯 3.阀体 4.密封件 5.控制部件图18 螺纹插装阀的典型结构图安装螺纹插装阀之前应进行的工作与安装二通插装阀相同;安装螺纹插装阀时,应先在插孔内和螺纹插装阀的阀套外圈特别是密封圈处,涂上润滑脂或机油,再把螺纹插装阀放人插孔内,用力矩扳手或开口扳手旋人插孔内,常用通径螺纹插装阀所需的拧紧力矩见表4;表4 常用通径螺纹插装阀所需的拧紧力矩表安装螺纹插装阀时应该注意以下几点：1安装螺纹插装阀应注意密封圈和挡圈不要在装配的过程中被切坏;2由于螺纹插装阀组所装的螺纹插装阀较为密集,应该按一个方向依序进行安装;3在安装电磁阀时,如安装空间不够,应该先将电磁铁卸下,待阀体安装完再把电磁铁装上 ;2 插装阀的拆卸1 二通插装阀的拆卸二通插装阀的拆卸要按照先导控制阀一控制盖板一插装组件的顺序进行,下面主要说明二通插装阀插装组件的拆卸方法;参照图16,二通插装阀的插装组件的拆卸顺序为固定密封组件→弹簧→阀芯→阀套,其具体步骤如下：1用拔销器拆卸固定密封组件中心有螺纹,有时在弹簧力的作用下固定密封组件会自行弹出;2取出弹簧;3取出阀芯,如阀芯被卡死时一定要借助工具进行拆卸,有的阀芯底部有工艺螺孔,可以用拔销器拆卸,如果阀芯底部没有工艺螺孔则需用图19所示的专用工具进行拆卸,将开口胀套和倒锥胀体伸人阀芯的内孔,旋转T形螺杆通过倒锥胀体使开口胀套胀开,把阀芯胀紧,再用冲击套管敲击 T形螺杆的上端将阀芯拔出;图19二通插装阀的插装组件阀芯的拆卸工具416~25mm通径的阀套可以用图20所示的简易工具拆卸；25mm通径以上的阀套可以用图21所示的工具拆卸,摆斜旋杆插入阀套内孔,当斜杆进入阀套的流道孔时上拉工具,斜杆被摆正,斜杆二端钩住阀套的流道孔,在扁担的二端用垫块垫平,用扳手旋转螺母便可以把阀套拉出;图20 二通插装阀的插装组件阀套的简易拆卸工具图21 二通插装阀的插装组件阀套的拆卸工具拆卸二通插装阀时应该注意以下几点：1先卸压、断电,再拆电线;2在拆卸控制盖板时,如果阀块上没有定位销孔的应该标记其原来的位置,以免出错;3在拆卸的过程中要注意不要划伤阀套内孔和阀块的插孔;2螺纹插装阀的拆卸螺纹插装阀的拆卸较为简单,只要用扳手旋出即可;在遇到需要解体螺纹插装阀时,要先把密封圈和挡圈拆下,再用合适的开口套图22所示套住螺纹插装阀的阀套1如图18所示,夹在三爪卡盘上旋开阀体3,推出阀芯 2;如遇到阀体无法旋开时,可以把阀放在柴油里加热至190℃左右后再拆卸;图7螺纹插装阀的拆卸工具拆卸螺纹插装阀时应该注意以下几点：1先卸压、断电,再拆电线;2在位置较为紧凑的情况下应按某一方向依序拆卸,有电磁铁的应先拆卸;3对需要解体的螺纹插装阀,装配时螺纹处要使用中强度可拆卸螺纹锁固剂,并使用合适的开口套在三爪卡盘上旋紧;7 二通插装阀常见故障分析图23所示为插装阀结构图,二通插装阀常见故障有下列现象：图23 二通插装阀结构图1 主阀芯不能关闭主阀芯关闭的条件是：Fs+Px·Ax > P A·A A + P B·A B式中：Fs弹簧力；P A、P B、Px一分别为A、B、x油口的液体压力；A A、A B、Ax一分别为上述各油口在阀芯上的有效作用面积;因此,主阀芯不能关闭的原因有：控制油腔X内的控制压力P值过低,使主阀芯不容易关闭；Fs弹簧力过小或弹簧断裂,使主阀芯不容易迅速复位；液阻R1或R2的小孔被堵塞,控制油未能进人控制油腔Ax,造成主阀芯关不死；先导阀有故障或控制盖板有异常,如控制信号误动作或泄漏等；主阀芯与阀套制造精度差,致使主阀芯卡住在开启状态的位置上；油液过脏,油污颗粒将阀芯卡住在开启状态的位置上；主阀芯锥面与阀座锥面密封不良,可以使主阀芯打开；液阻R1与R2匹配不适应,也会造成主阀芯开启；阀套与集成块体间密封圈老化失效,也会使主阀芯开启;2 主阀芯不能开启主阀芯开启的条件是：Fs+PxAx < P A A A+ P B A B因此,主阀芯不能开启的原因有：控制油腔Ax内的控制压力Px值过高,使主阀芯打不开；Fs弹簧力过大,使主阀芯打不开；油路口A或油路口B内油液压力P A或P B过低,使主阀芯打不开；液阻R2小孔被堵塞,使主阀芯控制油腔Ax 内油液不能排出,致使主阀芯打不开；先导阀有故障,如控制信号误动作等；主阀芯与阀套制造精度差,致使主阀芯卡住在关闭状态的位置上；油液过脏,油污颗粒将主阀芯卡住在关闭状态的位置上;3 主阀芯处于时开时闭不稳定原因是：控制油腔Ax内控制压力Px不稳定或PA、PB压力值的变化而造成,待查影响Px、P A、P B三者压力值变化的因素；液阻R1或R2的小孔有时通时堵的现象,待查油液清洁度；油液过脏,使主阀芯动作不灵敏,待查油液清洁度；控制油腔控制压力Px与油口A油腔压力P A匹配不适应或P B与Px值匹配不适应,待查造成Px、P A、P B三者压力值不协调的因素；先导控制阀有故障,待查原因;4 主阀芯阀口处密封不严原因是：主阀芯锥面磨损,造成阀芯锥面与阀座锥面密封不良,使压力达不到要求值；主阀芯圆柱面与锥面或阀套内孔与锥面不同心,造成阀芯锥面密封不良,使压力达不到要求值；油液过脏,其污染物粘在阀芯锥面或阀套座锥面上,造成密封不良；先导阀有故障,待查原因;二通插装阀故障原因可以从一个一个单元进行分析与排除;在此以二通插装溢流阀故障原因分析为例,按图24所示对二通插装溢流阀故障原因分析与排除,见表5;图24 工作原理图表5 二通插装溢流阀故障分析与排除现象原因排除方法系统无压力1.阻尼孔d1或d2被堵塞2．主阀芯卡住在开启位置上；3主阀芯复位弹簧断裂；4 先导阀故障：先导阀阀芯碎裂；调节弹簧断裂；先导阀阀座被压出；5.电磁铁未得电或电磁铁线圈烧坏;5．电磁换向阀阀芯卡住在卸荷位置清洗阻尼孔、查油质清洗阀、更换弹簧、检查油质检查、清洗、修复、更换检查电气线路、修理电磁铁或更换清洗、修复系统压力不稳定忽高忽低1．阻尼小孔d1或d2有时堵时通现象2．主阀芯锥面与阀座锥面配合不严3．先导阀阀芯锥面与阀座锥面接触不良4．先导阀调节弹簧弯曲5．主阀工作不灵敏清洗、检查油质清洗、修复或更换清洗、修复或更换更换清洗、检查油质系统压力1．阻尼小孔d2被堵塞2．先导阀调节弹簧过硬清洗阻尼塞、检查油质更换。
插装阀的工作原理
插装阀是一种常用的控制阀，其工作原理如下：
1. 阀门开启：当插装阀处于关闭状态时，通过调节手柄或执行机构将阀门开启。
阀门开启后，流体可以通过阀体流通。
2. 流体控制：通过调节阀门的开度，可以控制流体的流量。
当阀门完全开启时，流体可以无阻碍通过。
而当阀门部分关闭时，流体的流量会减小，从而实现流量的控制。
3. 阀门关闭：当需要关闭流体时，通过调节手柄或执行机构将阀门关闭。
阀门关闭后，流体无法通过阀体。
4. 密封性能：插装阀在关闭状态时具有良好的密封性能。
通过阀体和阀芯之间的密封结构，可以防止流体泄漏。
5. 材料选择：插装阀的阀体和阀芯通常由耐腐蚀材料制成，以保证阀门的使用寿命和可靠性。
总的来说，插装阀的工作原理是通过调节阀门的开度来控制流体的流量，并通过阀体和阀芯之间的密封结构实现阀门的开启和关闭。
插装阀原理插装阀是一种常见的控制阀，广泛应用于工业生产中。
它的原理是利用阀芯的运动来改变流体的流动状态，从而实现流量、压力、温度等参数的控制。
在工业生产中，插装阀的应用非常广泛，下面我们就来详细了解一下插装阀的原理。
首先，插装阀的工作原理是基于流体力学原理的。
当介质通过插装阀时，阀芯的位置会根据控制信号的变化而移动，从而改变介质的流动状态。
通过改变阀芯的位置，可以实现介质的调节和控制，满足工业生产中对流体参数的精确要求。
其次，插装阀的原理还涉及到控制信号的传递和执行机构的作用。
控制信号可以是电气信号、气动信号或液压信号，它们通过执行机构作用于阀芯，驱动阀芯的运动。
执行机构可以是电磁阀、气动执行器、液压执行器等，根据不同的控制要求选择不同的执行机构。
另外，插装阀的原理还包括阀芯的结构和工作特点。
阀芯通常由阀座、阀杆和阀盖组成，通过阀杆的运动来改变阀芯的位置。
阀芯的结构设计和材料选择对阀门的密封性能、耐磨性能和使用寿命等都有重要影响。
此外，插装阀的原理还涉及到流体参数的控制和调节。
通过改变阀芯的位置，可以实现流量的调节、压力的控制、温度的调节等功能。
在工业生产中，插装阀常用于流体管道系统中，对介质进行控制和调节。
总的来说，插装阀的原理是基于流体力学原理和控制系统的协同作用。
通过控制信号的传递和执行机构的作用，实现阀芯位置的调节，从而实现对介质流动状态的控制和调节。
插装阀在工业生产中起着非常重要的作用，对于提高生产效率、保障生产安全具有重要意义。
综上所述，插装阀的原理涉及到流体力学、控制系统、执行机构和阀芯结构等多个方面的知识。
了解插装阀的原理对于工程技术人员和工业生产从业者具有重要意义，可以帮助他们更好地理解和应用插装阀，提高工业生产的效率和质量。
希望本文能够对大家有所帮助，谢谢阅读！。
