模具安装及调模步骤

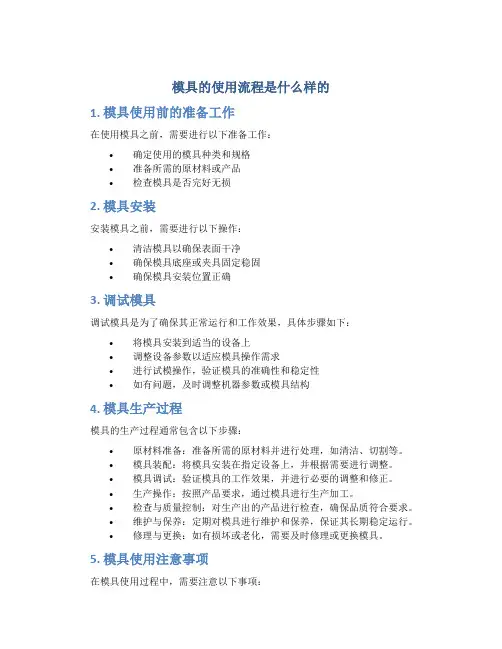

模具的使用流程是什么样的1. 模具使用前的准备工作在使用模具之前，需要进行以下准备工作：•确定使用的模具种类和规格•准备所需的原材料或产品•检查模具是否完好无损2. 模具安装安装模具之前，需要进行以下操作：•清洁模具以确保表面干净•确保模具底座或夹具固定稳固•确保模具安装位置正确3. 调试模具调试模具是为了确保其正常运行和工作效果，具体步骤如下：•将模具安装到适当的设备上•调整设备参数以适应模具操作需求•进行试模操作，验证模具的准确性和稳定性•如有问题，及时调整机器参数或模具结构4. 模具生产过程模具的生产过程通常包含以下步骤：•原材料准备：准备所需的原材料并进行处理，如清洁、切割等。

•模具装配：将模具安装在指定设备上，并根据需要进行调整。

•模具调试：验证模具的工作效果，并进行必要的调整和修正。

•生产操作：按照产品要求，通过模具进行生产加工。

•检查与质量控制：对生产出的产品进行检查，确保品质符合要求。

•维护与保养：定期对模具进行维护和保养，保证其长期稳定运行。

•修理与更换：如有损坏或老化，需要及时修理或更换模具。

5. 模具使用注意事项在模具使用过程中，需要注意以下事项：•模具应保持清洁干燥，防止生锈和腐蚀。

•使用适当的工具进行模具拆卸和安装。

•避免过度使用模具，以免损坏或提前磨损。

•如有异常情况，及时停止使用并进行检查与修复。

•定期进行模具的维护和保养，延长使用寿命。

•注意模具操作的安全，避免发生意外事故。

6. 模具存放和管理模具的存放和管理是为了保证其使用寿命和性能，具体方法如下：•将模具存放在干燥、通风良好的地方。

•使用专门的模具存放架或箱，避免模具碰撞和压损。

•根据模具的分类管理，便于查找和使用。

•定期检查模具的状况，及时进行维护和处理损坏的模具。

结论模具的使用流程主要包括准备工作、安装、调试、生产过程、注意事项以及存放和管理。

正确的使用流程和注意事项能够保证模具的准确性、稳定性和使用寿命，从而保证生产的高效和质量。

注塑模具操作流程一、模具准备1. 清洁模具：使用清洁剂和软布清洁模具表面，确保表面无灰尘、油渍或其他杂质。

2. 检查模具：检查模具是否有损坏、磨损或变形。

如果有问题，及时修复或更换模具。

二、原料准备1. 原料选择：根据产品要求选择适当的塑料原料，并确保原料质量无瑕疵。

2. 原料加工：对原料进行预处理，如干燥、混合、研磨等，以确保原料的可塑性和均匀性。

三、模具安装1. 安装固定模：将模具的固定部分安装在注塑机的固定板上，并确保固定牢固。

2. 安装活动模：将模具的活动部分安装在注塑机的移动板上，并确保活动灵活顺畅。

3. 调整模具间隙：根据产品要求，调整模具的间隙，以确保注塑过程中成型品的尺寸精度。

四、机器准备1. 注塑机预热：根据塑料原料的熔融温度要求，将注塑机预热至合适的温度。

2. 注射参数设置：设置注塑机的注射速度、压力、时间等参数，以适应模具和原料的要求。

五、试模和调试1. 试模：将空模和模具装配好后，进行试模操作。

注射一定量的原料到模腔中，观察模具流道和出口是否畅通，以及产品填充情况。

2. 调试：根据试模结果，调整注塑机的参数，如注射速度、温度、压力等，以获得理想的产品质量。

六、生产操作1. 开模：将准备好的原料加入注塑机的料斗中，启动注塑机，使模具实现合模和开模操作。

2. 注射成型：根据产品要求，控制注塑机的注射参数，将熔化的塑料原料注入到模腔中，进行成型。

3. 冷却固化：在注塑完成后，等待一定时间，使产品在模具中冷却和固化。

4. 取出产品：将模具中成型的产品从模具中取出，注意避免损坏产品的外观和尺寸。

5. 清洁模具：在每次生产结束后，对模具进行清洁，以确保下次使用时的操作流畅性和产品质量。

七、质量控制1. 外观检查：检查产品的表面是否有缺陷、色差、气泡等问题。

2. 尺寸检测：使用测量工具对产品的尺寸进行检测，确保产品符合设计要求。

3. 功能测试：根据产品的用途，进行相应的功能测试，以确保产品的可靠性和稳定性。

众所周知，冲床是一台冲压式压力机，能够通过模具，做出落料、冲孔、成型等各种形状的产品，进而被广泛的运用于各个领域。

许多的零件都可以通过冲床的模具进行制作。

今天，小编就和大家讲讲冲床上的模具安装步骤：1 安装前首先应确认模具刃口锋利,凹模刃口上没有崩口,凸模没有缺角。

如果有崩口或缺角,请首先刃磨刀口。

2 合模前应在上、下模之间垫入一张硅钢片,防止由于搬运过程碰伤刀口。

3 在模具装上冲床前,要用油石把底面和上面的毛刺磨掉,用布条将垃圾清理干净。

如果模具上下平面上有毛刺或垃圾,将引起冲片毛刺超差。

4 调整滑块行程至合适位置压紧上模,必须保证模柄或模架上平面于滑块的底面紧密贴合,下模压板螺钉轻轻压紧。

然后,向上调整滑块,取出中间的硅钢片。

松开下模压板螺钉,向下调整滑块,直至凸模进入凹模3~4mm,压紧下模压板螺钉。

新模具冲片时凸模必须进入凹模3~4mm,否则,要出现凸模崩口或凹模涨裂。

5 升起滑块至上死点位置,调整冲床打杆止退螺钉,至松紧适宜,然后空转几次,观察模具及冲床各机构工作是否正常。

如果没有异常情况,就可以开始生产了。

冲床模具的结构介绍：1 冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分；上模座是上模上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。

2 下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分；下模座是下模底面的板状零件，工作时直接固定在压力机工作台面或垫板上。

3 刃壁是冲裁凹模孔刃口的侧壁。

4 刃口斜度是冲裁凹模孔刃壁的每侧斜度。

5 气垫是以压缩空气为原动力的弹顶器。

6 反侧压块是从工作面的另一侧支持单向受力凸模的零件。

扩展资料：冲床模具结构说明：冲床上模是整副冲模的上半部，即安装于压力机滑块上的冲模部分。

上模座是上模最上面的板状零件，工件时紧贴压力机滑块，并通过模柄或直接与压力机滑块固定。

下模是整副冲模的下半部，即安装于压力机工作台面上的冲模部分。

精心整理模具安装和拆卸步骤一：模具安装1.确认注塑机电源开启。

2.点击注塑机手动按钮，使注塑机处于手动状态。

3.点击注塑机油泵按钮，启动注塑机油压系统。

4.运送模具到位，确认模具与生产配件相符。

5.准备吊索。

6.模具撞击监控摄像头和机械手。

7.压系统的密封性）8.塑机注塑孔契合。

9.10.2-3毫米距离。

11.12.13.14.9595），进入检测界面，在开关模具后面输入数字1，点击输入按15.安装模具压块，每侧4个，共计8个压块。

（注意根据模具不同，必须调整压块的厚度调整螺栓，确保压块与模具水平，使压块压力最大）16.安装冷却水管。

17.再次点击关模按钮，使注塑机压紧模具。

18.再次点击检测按钮，输入密码（9595），进入检测界面，在开关模具后面输入数字1，点击输入按钮，此时开关模具间距数据归零。

点击手动按钮，退出检测状态。

19.点击调模按钮，在调模状态下进行开模及关模。

确保模具安装正确。

精心整理20.点击手动按钮，点击开模，用油污清洗剂清洗模具内防锈剂和其它油污，清洗完成后根据生产需要进行参数设置。

21.点击加温按钮，对料筒进行加温。

二：模具拆卸1.确认注塑机电源开启。

2.点击注塑机手动按钮，使注塑机处于手动状态。

3.点击注塑机油泵按钮，启动注塑机油压系统。

4.准备吊索。

5.6.7.拆卸模具压块。

8.吊索挂钩吊住模具，并适当拉紧模具。

9.10.使用吊索把模具缓慢吊起，略高于注塑机，注意不要使11.12.13.^!。

注塑机模具的安装与调试指南注塑机是一种常用的塑料加工设备，被广泛应用于汽车制造、家电制造、电子产品制造等领域。

而注塑机的模具是决定产品质量和生产效率的重要因素之一。

正确的模具安装与调试可以确保注塑机的正常运行和产品质量的提升。

本文将为您介绍注塑机模具的安装与调试指南。

一、准备工作在进行注塑机模具的安装与调试之前，需要做好一些准备工作。

首先，检查注塑机模具的组装是否正确，确保各个部件齐全。

其次，清洁注塑机模具和相关部件，确保没有杂质和污垢。

最后，准备好必要的工具，如扳手、螺丝刀等。

二、模具安装1. 安装前的检查在安装模具之前，需要进行一些检查工作。

首先，检查注塑机的开关、润滑系统、温度控制系统等是否正常工作。

其次，检查机床四周是否有障碍物，确保安全操作。

2. 模具的安装按照以下步骤进行模具的安装。

（1）将模具放置在注塑机的模具安装座上，并将螺丝固定住。

（2）调整模具的位置，确保与注塑机的喷嘴对齐。

（3）根据模具的大小调整模具夹紧力度，确保模具固定牢固。

（4）将模具的冷却系统与注塑机的冷却系统连接好。

三、模具调试1. 温度调试模具的温度对产品质量有着重要影响。

通过以下步骤进行温度调试。

（1）根据注塑机手册上的建议温度范围，设置模具的温度。

（2）逐个调试模具的不同温区，确保每个温区的温度稳定在设定值附近。

（3）注意观察注塑机的温度指示器，确保温度上升或下降的速度适中。

2. 压力调试调试模具的压力可以确保产品充填充实。

以下是压力调试的步骤。

（1）设置注塑机的注射速度和压力。

（2）进行试模注射，并观察产品的充填情况。

（3）根据产品的质量进行调整，使其充填充实并避免产生缺陷。

3. 发泡调试（可选）对于需要发泡的产品，还需要进行发泡调试。

以下是发泡调试的步骤。

（1）设置注塑机的注射速度和压力。

（2）进行试模注射，并观察产品的发泡情况。

（3）根据产品的质量进行调整，使其获得理想的发泡效果。

四、模具保养与维护模具的保养与维护对于延长模具的使用寿命和保证产品质量至关重要。

品管部经理审核日期管理者代表批准日期1、目的保证注塑机模具安装调试工作规范化操作，保证生产正常进行。

2、适用范围注塑机模具安装、调试作业工序3、职责由工艺员负责实施4、操作程序4、1 按换模通知单领取工具，用合适的对螺纹调换装模。

4、2 预热注塑机加热系统后，启动油泵，放慢开，锁模速度（10%~30%）并把开模位置移至最大值。

4、3 把公模吊装至注射机动、定模板之间，并把定位环轻装上注塑机定位圈上。

4、4 用小于50bar锁模力，锁上公模，用注座射嘴轻碰公模射嘴，并完全吻合为止，移开注射座。

4、5 用码模夹把前后公模分别紧固在定、动模板上，码模夹尽可能两边平衡夹紧。

4、6 打开公模，观察模内结构是否有异常或是有金属异物，用布碎轻抹清除。

4、7 调节公模，合适锁模，开模速度到顺畅为止，调节顶针距离以能顶出产品为宜，不宜过快、过长，加大锁模力至50~80bar调节低压锁模力，及高压位置至可以维护正常锁模为止。

4、8装好前、后模，冷却运水及模温调节机。

4、9 对空注射，5~6次，以清除料筒中过热塑胶。

手动注塑5~6次，依工艺参数，（如有需要，速度压力由小逐渐加大至规定范围。

4、10依工艺卡在允许范围内调节工艺至产品药检验合格为止，且工艺员调试应填写《工艺调试参数记录卡以便追溯。

4、支持性表格工艺调节参数记录卡、注塑成型工艺卡5、流程图品管部经理审核 日 期管理者代表批准 日 期正常换模通知单根据领取模具和装模工具 安装调试完毕 交生产班组验装上要换上的模具 拆卸机台上原有模具并做好模具保养 运转正常 流程负责人生产主任 工艺员试运行机台观察运行状况1、 调试出合适的工艺参数2、 核定工艺参数卡异常工艺员工艺员 工艺员工艺员工艺员工艺班长。

教你模具装配的过程模具装配是制造业中一个重要的环节，它涉及到模具的组装、结构调整、零部件安装等工作。

下面将分为以下几个步骤，详细介绍模具装配的过程。

第一步：准备工作在模具装配开始之前，首先需要准备工作。

这包括模具装配区域的准备、所需零部件的准备以及所需工具的准备。

确保装配区域整洁有序，以便于操作。

根据模具装配的要求，准备好所需的零部件，并检查是否完整、无损坏。

同时，确保所需工具齐全，比如扳手、螺丝刀、千分尺等。

第二步：组装模具在模具装配开始之前，需要先根据设计图纸和相关要求对模具进行组装。

通常情况下，模具装配是通过将各个零部件进行拼装来完成的。

先按照设计图纸上的要求，将各个零部件有序地进行组装。

在组装过程中，需要特别注意零部件组装的顺序和位置，确保组装正确。

同时，根据需要，还需要进行一些结构调整和修正。

第三步：进行功能测试在完成模具的组装后，需要进行功能测试。

功能测试是为了检验模具的性能和功能是否符合要求。

通常情况下，通过对模具进行一系列的试模操作，来检验模具的性能。

具体的测试内容和方法可以根据不同的模具类型和需求进行设计。

测试过程中，需要注意观察模具的运行情况，检查是否存在问题和不良现象。

如果有问题，需要进行调整和修正。

第四步：安装相关附件在进行功能测试之后，如果模具需要配备一些相关附件，比如导柱、导套、排气装置等，需要进行相应的安装。

根据相关设计要求，将附件安装到模具上，并进行一定的调整和校正。

确保附件与模具之间的配合良好，能够正常使用。

第五步：进行调试和优化模具装配完成后，需要对模具进行调试和优化。

通过试模和调试操作，检验模具的性能和工作状态。

如果发现问题或不足，需要进行相应的调整和优化，使模具工作更加稳定和高效。

第六步：做好文档记录在整个模具装配的过程中，应当做好相应的文档记录工作。

记录模具的组装过程、测试结果、调试过程和优化方案等。

这不仅有利于后续的改进和维护工作，也有利于对模具的性能进行分析和评估。

冲压模具总体安装步骤1、准备工作（备好相关零件和工具）。

2、检查压力机等设备。

3、将下模座放入压力机工作台大致位置，漏料孔对准，将上模合模4、将压板螺丝套入下模座，预紧螺丝。

5、松开滑块、上模柄并压紧模柄。

6、手动飞轮使滑块下移，模柄对准模柄孔，滑块压紧上模座。

7、锁紧模柄（大型模具用压板螺丝固定模座与滑块底面）。

8、手动飞轮使滑块上下移动，检查导柱导套活动情况，锁紧下模。

9、开机点动，检查导柱导套活动自如并试冲。

10、点动试冲样品3~5件，并检查尺寸精度。

11、开机联动试冲零件。

12、标注、交接。

冲压模具调试所要达到的效果1、帮助确定产品的成形条件和工艺规程。

冲压模具通过试冲与调整，生产出合格产品后，可以在试冲过程中，掌握和了解冲压模具使用性能，产品成形条件、方法和规律，从而对产品批量生产时的工艺规程制定提供帮助。

2、通过调试，发现问题，解决问题，积累经验，有助于进一步提高冲压质量。

3、冲压模具调试帮助确定工艺和冲压模具设计中的某些尺寸。

对于形状复杂或精度要求较高的冲压成形零件，在工艺和冲压模具设计中，有个别难以用计算方法确定的尺寸，如拉深模的凸、凹模圆角半径等，必须经过试冲，才能准确确定。

4、帮助确定成形零件毛坯形状、尺寸及用料标准。

在冲压模具设计中，有些形状复杂或精度要求较高的冲压成形零件，很难在设计时精确地计算出变形前毛坯的尺寸和形状。

为了要得到较准确的毛坯形状、尺寸及用料标准，只有通过反复试冲才能确定。

5、可以鉴定冲压模具的质量。

验证该模具生产的产品质量是否符合要求，确定该冲压模具能否交付生产使用。

模具安装作业指导书一、引言模具是用于制造各种产品的工具，对于产品质量和生产效率具有重要影响。

模具的正确安装能够保证产品的准确性和稳定性。

本指导书旨在对模具安装作业进行详细阐述，帮助操作人员正确安装模具，提高工作效率和产品质量。

二、准备工作1. 确认安装地点：根据模具的尺寸和重量，选择一个具备足够稳定和承重能力的工作台或设备。

2. 检查模具：确认模具是否具备安装所需的完整性和功能性。

3. 准备所需工具：常用工具如扳手、螺丝刀、钳子等。

三、安装步骤1. 清洁工作台：保持工作台清洁，并确保工作台平整稳固。

2. 检查安装位置：确认安装位置的平整度和水平度，如有问题需提前进行调整。

3. 安装模具底座：根据模具的类型和尺寸，选择合适的底座进行安装。

使用扳手将底座紧固在工作台上。

4. 安装模板板：将模具的模板板轻轻放置在底座上，并校准模板板的水平度和垂直度。

使用水平仪和量具进行测量和调整。

5. 固定模板板：使用螺丝刀将模板板与底座进行固定，确保紧固力均匀分布，并避免过度紧固。

6. 安装模具部件：根据模具的结构，依次安装各个模具部件。

根据需要，使用适当的工具进行紧固和调整。

7. 校准模具：安装完成后，使用量具和模具校准工具对模具进行校准，确保模具的准确性和稳定性。

8. 检查模具安装质量：对安装完成的模具进行全面检查，确认各个部件的安装质量和连接稳定性。

四、注意事项1. 防止模具变形：在安装过程中，特别是安装较大型模具时，需要注意防止模具的变形，避免对模具的正常使用产生影响。

2. 调整模具间隙：对于需要调整模具间隙的情况，需要依照模具设计要求进行操作，确保模具的正常工作。

3. 注意安全：在模具安装作业中，操作人员要认真遵守安全操作规程，佩戴好防护装备，确保人员安全。

4. 避免碰撞：安装完成后，模具应避免与其他物体发生碰撞，以免对模具造成损坏。

五、维护保养1. 定期检查：定期检查模具的安装情况，确保各个部件的紧固力和连接稳定性。

压铸机操作模具安装与调试技巧一、压铸机操作模具安装与调试技巧在压铸行业中，模具的安装和调试是非常重要的环节。

正确的安装和调试模具可以确保压铸机的正常运行和产品的质量稳定。

本文将就压铸机操作模具安装与调试的技巧进行论述。

1. 模具安装前的准备工作模具安装前的准备工作非常重要，包括检查模具的完整性、清洁度和尺寸精度等。

具体步骤如下：（1）检查模具的完整性：查看模具是否有损坏、裂纹或变形等问题，以确保模具在安装和使用过程中能够正常工作。

（2）清洁模具表面：使用干净而柔软的布擦拭模具的表面，去除灰尘和其它杂质，以免对产品质量造成不良影响。

（3）检查模具尺寸精度：通过测量模具的尺寸来确认模具是否符合标准要求，尺寸精度不符合要求时需要进行修正或更换。

2. 模具安装步骤模具安装是一个复杂的过程，需要按照特定的步骤进行操作。

下面是常用的模具安装步骤：（1）清洁模具安装台面：确保模具安装台面的清洁度，以便保证模具安装的平整度和稳定性。

（2）安装固定模具板：将固定模具板放在模具安装台面上，并使用螺丝固定，注意螺丝的选择和紧固力度，以保证模具的牢固性。

（3）安装动模具板：将动模具板放在固定模具板上，并与其对应的定位销相结合，确保动模具的准确位置。

（4）装配模具零部件：按照正确的顺序和方法，将模具上的各个零部件进行装配，如各类浇口、流道、冷却系统等。

（5）调整模具间隙：根据产品的要求和模具的特点，调整模具之间的间隙和配合度，确保产品的尺寸和外观的合理性。

3. 模具调试的注意事项模具安装完成后，进行调试是必不可少的步骤。

在模具调试过程中，需要注意以下几个方面：（1）检查模具的闭合力：通过调整压铸机的压力和模具之间的间隙，确保模具在工作过程中能够稳定闭合，避免产生漏料或过度压合等问题。

（2）调整注射速度和压力：根据产品的要求和模具的特点，适当调整注射速度和压力，确保产品的充填度和质量的稳定性。

（3）控制模具的温度：根据产品的材料和工艺要求，合理控制模具的温度，以确保产品的熔体在注射过程中能够均匀流动，避免出现熔胶不良等问题。
