塑料模具拆装实验报告实验报告塑料模具拆装实验报告实验目的：通过本实验，学习塑料模具的拆装方法及注意事项，了解模具常见故障及其处理方法，加深对塑料模具结构及工作原理的了解。
实验器材：塑料模具、扳手、螺丝刀、手套、安全眼镜等。
实验原理：塑料模具用于制造塑料制品，其内部结构较为复杂。
拆装模具时，需先了解模具的结构及各部分所起的作用，再按照正确的拆装顺序进行拆装。
实验步骤：1. 准备工作：确认模具已停止运作，戴好手套和安全眼镜。
2. 拆卸模具固定螺钉：使用扳手或螺丝刀，拆卸模具上的固定螺钉，注意不要造成不必要的损伤。
3. 分离模具：将塑料模具分离成上、下两部分，注意不要伤害到内部零件。
4. 检查模具零件：拆卸模具后，应检查模具内零件的完整性，确保无遗留问题。
5. 处理模具故障：如遇模具故障，应首先确认故障原因，再根据具体情况进行维修或更换。
6. 清洗模具：拆卸完毕后，应及时对模具进行清洗，确保模具内部不留有杂质。
实验注意事项：1. 拆卸模具前，需确保模具已停止运作，以免造成危险。
2. 在拆卸模具过程中，需注意不要损伤零部件。
如不确定操作方法，应咨询相关专业人士。
3. 拆卸模具后，应根据具体情况进行维修或更换，确保模具正常工作。
4. 拆卸完毕后，应及时对模具进行清洗，预防杂质影响模具工作效果。
实验结论：通过本次实验，我们学习了塑料模具的拆装方法，了解了模具常见故障及处理方法，加深了对塑料模具结构及工作原理的了解。
同时，也掌握了模具拆装的基本操作方法及注意事项，为今后模具维护与修理打下了基础。
塑料模具拆装实验报告
实验目的：
通过对塑料模具的拆装操作，掌握模具的构造和使用方法，了解模具的保养及维修。
实验器材：
塑料模具、螺丝刀、扳手、钳子、润滑油、皮带轮。
实验步骤：
1.准备好所需工具和润滑油。
2.对模具进行彻底清洁，确保模具表面无任何杂物。
3.使用螺丝刀、扳手、钳子等工具拆卸模具，注意顺序和方式。
4.在拆卸过程中，将每一步拆卸的零部件放在干净平整的工作
台上，并细心观察和记录，以便将来组装时能够正确的装配。
5.在拆卸过程中，检查每一钢模的损伤情况，如有损伤及时更换。
6.在解除模具时，要注意安装方向和开锁位置，并按照相应的
流程逆序操作，清洗每个被拆卸的部分。
7.涂抹润滑油，以保护和维护每个零件。
8.在组装过程中，按照拆卸的逆序进行组装，在紧固配件前几
号先调整好每个模具的位置。
9.在紧固配件时，要注意力度适中，不能过紧或过松，使模具
配合得紧密而不臭气。
10.在组装完成后，进行测试和调试，确保模具使用正常。
实验结果：
通过此次实验，我掌握了模具的构造和使用方法，了解模具的
保养及维修。
在拆装模具的过程中，我注意每一步的顺序和方式，清晰地观察并记录了每个被拆卸的部分。
在组装过程中，我按照拆卸的逆序进行组装，并在紧固配件时注意力度适中，确保模具使用正常。
实验结论：
通过加强对塑料模具的学习，我对塑料模具的使用、维护等相关知识有了更深的了解，掌握了更多实用技能，能够更好地处理模具使用过程中的问题，提高了自己的实际操作技能。
模具拆装注意事项模具拆装注意事项相信在大家的日常工作中，都会遇到模具拆装的注意问题，那么你知道哪些模具拆装注意事项呢？下面店铺收集了相关的内容，希望大家喜欢！模具拆装注意事项1．模具搬运时，注意上下模（或动定模）在合模状双手（一手扶上模，另一手托下模）搬运，注意轻放、稳放。
2．进行模具拆装工作前必须检查工具是否正常，并按手用工具安全操作规程操作，注意正确使用工量具。
3．拆装模具时，首先应了解模具的工作性能，基本结构及各部分的重要性，按次序拆装。
4．使用铜棒、撬棒拆卸模具时，姿势要正确，用力要适当。
5．使用螺丝刀时：a．螺丝刀口不可太薄太窄，以免紧螺丝时滑出。
b．不得将零部件拿在手上用螺丝刀松紧螺丝。
c．螺丝刀不可用铜棒或锤子锤击，以免手柄砸裂。
d．螺丝刀不可当凿子使用。
6．使用扳手时：a.必须与螺帽大小相符，否则会打滑使人摔倒。
b.扳手紧螺栓时不可用力过猛，松螺栓时应慢慢用力扳松，注意可能碰到的障碍物，防止碰伤手部。
7．拆卸零部件应尽可能放在一起，不要乱丢乱放，注意放稳放好，工作地点要经常保持清洁，通道不准放置零部件或者工具。
8．拆卸模具的弹性零件时应防止零件突然弹出伤人。
9．传递物件要小心，不得随意投掷，以免伤及他人。
10．不能用拆装工具玩耍、打闹，以免伤人。
模具拆装过程一、实验前准备1.阅读《塑料成型工艺与模具设计》课程实验指导书2.阅读《模具拆装指导书》3. 观看视频：《试模过程》4. 观看视频：《模具装配过程》二、实验过程1. 每个小组商定小组长1人。
2. 由小组长负责，对小组成员任务进行分工。
（1）由2人负责拆装模具。
（2）由1人负责拍摄模具外观，及拆卸后模具零件外观。
（3）由2～3人测绘零件尺寸，供绘制装配图之用。
3. 按小组分别领取一付注射模，一套拆卸工具和一套测量工具。
4. 拍摄拆卸前的模具外观（合模和开模状态）。
5. 识别模具结构组成，识别模具的动作原理。
6. 选择合适工具将模具拆开。
模具装配和拆装的知识要点引言模具装配和拆装是模具制造和维修领域中非常重要的一项工作。
正确进行模具的装配和拆装可以保证模具的正常运行和使用寿命，同时也提高了模具制造和维修的效率。
本文将从模具装配和拆装的步骤、注意事项等方面介绍模具装配和拆装的知识要点。
模具装配的步骤模具装配是将模具的各个零件组装在一起，形成一个完整的模具。
下面是模具装配的一般步骤：1.准备工作：熟悉模具的各个零件以及装配的顺序，准备必要的工具和设备。
2.清洁和检查：将模具零件清洗干净，并进行全面的检查，确保没有损坏或缺损的零件。
3.零件预配：根据装配顺序，将各个零件按照工艺要求进行预配，方便后续的装配操作。
4.零件装配：将各个零件按照预定的顺序和方法进行装配，确保零件之间的配合良好。
5.试装和调整：装配完成后，进行试装和调整，检查模具的工作性能和配合情况。
6.换模试模：对装配完成的模具进行换模试模，验证模具的使用效果和稳定性。
7.记录和整理：记录各个零件的装配情况和问题，整理装配过程中的工具和设备。
模具装配的注意事项在进行模具装配时，需要注意以下几个方面：1.仔细阅读装配图纸：在进行模具装配前，应详细阅读并理解装配图纸，了解各个零件的装配顺序和方法。
2.注意零件的配合关系：在装配过程中，应特别注意各个零件之间的配合关系，确保零件的配合良好，避免出现过紧或过松的情况。
3.使用适当的工具和设备：根据模具装配的要求，选择合适的工具和设备进行装配操作，避免使用过大或过小的工具导致零件的损坏。
4.保持清洁和整洁：在装配过程中，保持工作台面和零件的清洁和整洁，避免杂物或灰尘进入模具内部，影响模具的工作效果。
5.注意装配顺序：按照装配图纸上的顺序进行装配操作，避免错位或遗漏零件。
6.小心操作，防止损坏零件：在装配过程中，要小心操作，避免碰撞或过度力的施加，以防损坏零件。
7.保持沟通和合作：在模具装配中，多与其他工作人员进行沟通和合作，及时解决装配过程中的问题和困难。

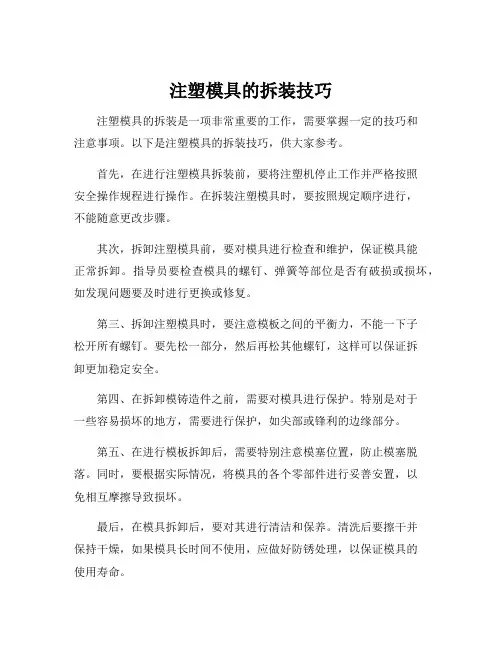

注塑模具的拆装技巧
注塑模具的拆装是一项非常重要的工作，需要掌握一定的技巧和
注意事项。
以下是注塑模具的拆装技巧，供大家参考。
首先，在进行注塑模具拆装前，要将注塑机停止工作并严格按照
安全操作规程进行操作。
在拆装注塑模具时，要按照规定顺序进行，
不能随意更改步骤。
其次，拆卸注塑模具前，要对模具进行检查和维护，保证模具能
正常拆卸。
指导员要检查模具的螺钉、弹簧等部位是否有破损或损坏，如发现问题要及时进行更换或修复。
第三、拆卸注塑模具时，要注意模板之间的平衡力，不能一下子
松开所有螺钉。
要先松一部分，然后再松其他螺钉，这样可以保证拆
卸更加稳定安全。
第四、在拆卸模铸造件之前，需要对模具进行保护。
特别是对于
一些容易损坏的地方，需要进行保护，如尖部或锋利的边缘部分。
第五、在进行模板拆卸后，需要特别注意模塞位置，防止模塞脱落。
同时，要根据实际情况，将模具的各个零部件进行妥善安置，以
免相互摩擦导致损坏。
最后，在模具拆卸后，要对其进行清洁和保养。
清洗后要擦干并
保持干燥，如果模具长时间不使用，应做好防锈处理，以保证模具的
使用寿命。
总之，注塑模具拆装是一个非常严谨的过程，需要在平时不断积累经验，掌握一定的技巧。
同时要注重模具的安全和保护工作，避免在操作中出现问题。
经过合理操作和保养，注塑模具可以保持长久的使用寿命，为企业带来更多的经济效益。
模具安装和拆卸步骤 Prepared on 22 November 2020模具安装和拆卸步骤一：模具安装1.确认注塑机电源开启。
2.点击注塑机手动按钮，使注塑机处于手动状态。
3.点击注塑机油泵按钮，启动注塑机油压系统。
4.运送模具到位，确认模具与生产配件相符。
5.准备吊索。
6.使用吊索把模具缓慢吊起，略高于注塑机，移动吊索架使模具位于安装位置上方。
注意不要使模具撞击监控摄像头和机械手。
7.把注塑机导柱保护套滑动至合适位置，缓慢下降模具。
操作人应扶住模具上方，避免模具剧烈晃动。
操作人必须控制模具，禁止模具撞击导柱。
（导柱遭到撞击，会产生凹凸变形，破坏油压系统的密封性）8.模具下降至合适位置，安装定位法兰和保护圈，调整模具和吊索架，使模具法兰和保护圈与注塑机注塑孔契合。
9.关闭注塑机两侧滑动门，点击注塑机调模按钮，进入调模状态。
10.点击关模按钮，注塑机动模部分缓慢移动，顶住模具后留有2-3毫米距离。
11.调整模具，使其在水平位置。
调整完毕后，把吊索松开移走。
12.点击手动按钮，注塑机处于手动状态。
13.点击关模按钮，使注塑机压紧模具。
14.点击检测按钮，输入密码（9595），进入检测界面，在开关模具后面输入数字1，点击输入按钮，此时开关模具间距数据归零。
点击手动按钮，退出检测状态。
15.安装模具压块，每侧4个，共计8个压块。
（注意根据模具不同，必须调整压块的厚度调整螺栓，确保压块与模具水平，使压块压力最大）16.安装冷却水管。
17.再次点击关模按钮，使注塑机压紧模具。
18.再次点击检测按钮，输入密码（9595），进入检测界面，在开关模具后面输入数字1，点击输入按钮，此时开关模具间距数据归零。
点击手动按钮，退出检测状态。
19.点击调模按钮，在调模状态下进行开模及关模。
确保模具安装正确。
20.点击手动按钮，点击开模，用油污清洗剂清洗模具内防锈剂和其它油污，清洗完成后根据生产需要进行参数设置。
21.点击加温按钮，对料筒进行加温。

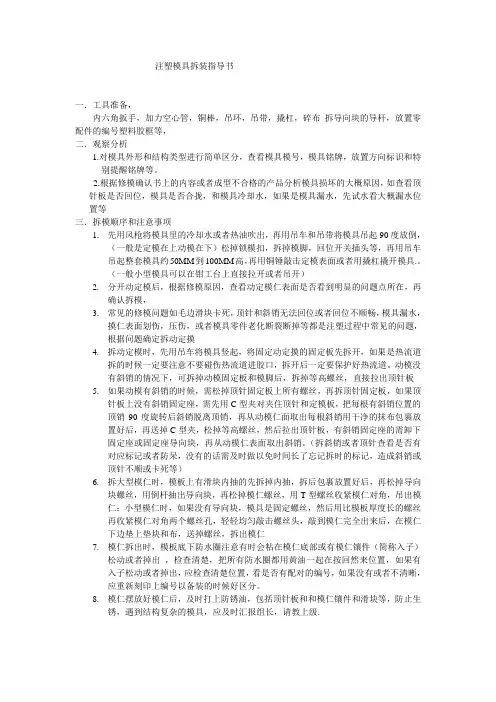

注塑模具拆装指导书一．工具准备，内六角扳手，加力空心管，铜棒，吊环，吊带，撬杠，碎布拆导向块的导杆，放置零配件的编号塑料胶框等，二．观察分析1.对模具外形和结构类型进行简单区分，查看模具模号，模具铭牌，放置方向标识和特别提醒铭牌等。
2.根据修模确认书上的内容或者成型不合格的产品分析模具损坏的大概原因，如查看顶针板是否回位，模具是否合拢，和模具冷却水，如果是模具漏水，先试水看大概漏水位置等三．拆模顺序和注意事项1.先用风枪将模具里的冷却水或者热油吹出，再用吊车和吊带将模具吊起90度放倒，（一般是定模在上动模在下）松掉锁模扣，拆掉模脚，回位开关插头等，再用吊车吊起整套模具约50MM到100MM高，再用铜锤敲击定模表面或者用撬杠撬开模具.。
（一般小型模具可以在钳工台上直接拉开或者吊开）2.分开动定模后，根据修模原因，查看动定模仁表面是否看到明显的问题点所在，再确认拆模，3.常见的修模问题如毛边滑块卡死，顶针和斜销无法回位或者回位不顺畅，模具漏水，摸仁表面划伤，压伤，或者模具零件老化断裂断掉等都是注塑过程中常见的问题，根据问题确定拆动定摸4.拆动定模时，先用吊车将模具竖起，将固定动定摸的固定板先拆开，如果是热流道拆的时候一定要注意不要碰伤热流道进胶口，拆开后一定要保护好热流道。
动模没有斜销的情况下，可拆掉动模固定板和模脚后，拆掉等高螺丝，直接拉出顶针板5.如果动模有斜销的时候，需松掉顶针固定板上所有螺丝，再拆顶针固定板，如果顶针板上没有斜销固定座，需先用C型夹对夹住顶针和定模板，把每根有斜销位置的顶销90度旋转后斜销脱离顶销，再从动模仁面取出每根斜销用干净的抹布包裹放置好后，再送掉C型夹，松掉等高螺丝，然后拉出顶针板，有斜销固定座的需卸下固定座或固定座导向块，再从动模仁表面取出斜销。
（拆斜销或者顶针查看是否有对应标记或者防呆，没有的话需及时做以免时间长了忘记拆时的标记，造成斜销或顶针不顺或卡死等）6.拆大型模仁时，模板上有滑块内抽的先拆掉内抽，拆后包裹放置好后，再松掉导向块螺丝，用倒杆抽出导向块，再松掉模仁螺丝，用T型螺丝收紧模仁对角，吊出模仁：小型模仁时，如果没有导向块，模具是固定螺丝，然后用比模板厚度长的螺丝再收紧模仁对角两个螺丝孔，轻轻均匀敲击螺丝头，敲到模仁完全出来后，在模仁下边垫上垫块和布，送掉螺丝，拆出模仁7.模仁拆出时，模板底下防水圈注意有时会粘在模仁底部或有模仁镶件（简称入子）松动或者掉出，检查清楚，把所有防水圈都用黄油一起在按回然来位置，如果有入子松动或者掉出，应检查清楚位置，看是否有配对的编号，如果没有或者不清晰，应重新刻印上编号以备装的时候好区分。

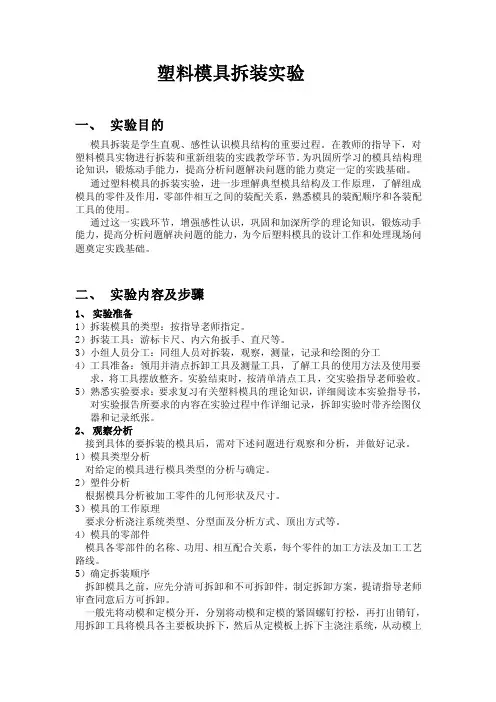

塑料模具拆装实验一、实验目的模具拆装是学生直观、感性认识模具结构的重要过程。
在教师的指导下，对塑料模具实物进行拆装和重新组装的实践教学环节。
为巩固所学习的模具结构理论知识，锻炼动手能力，提高分析问题解决问题的能力奠定一定的实践基础。
通过塑料模具的拆装实验，进一步理解典型模具结构及工作原理，了解组成模具的零件及作用，零部件相互之间的装配关系，熟悉模具的装配顺序和各装配工具的使用。
通过这一实践环节，增强感性认识，巩固和加深所学的理论知识，锻炼动手能力，提高分析问题解决问题的能力，为今后塑料模具的设计工作和处理现场问题奠定实践基础。
二、实验内容及步骤1、实验准备1）拆装模具的类型：按指导老师指定。
2）拆装工具：游标卡尺、内六角扳手、直尺等。
3）小组人员分工：同组人员对拆装，观察，测量，记录和绘图的分工4）工具准备：领用并清点拆卸工具及测量工具，了解工具的使用方法及使用要求，将工具摆放整齐。
实验结束时，按清单清点工具，交实验指导老师验收。
5）熟悉实验要求：要求复习有关塑料模具的理论知识，详细阅读本实验指导书，对实验报告所要求的内容在实验过程中作详细记录，拆卸实验时带齐绘图仪器和记录纸张。
2、观察分析接到具体的要拆装的模具后，需对下述问题进行观察和分析，并做好记录。
1）模具类型分析对给定的模具进行模具类型的分析与确定。
2）塑件分析根据模具分析被加工零件的几何形状及尺寸。
3）模具的工作原理要求分析浇注系统类型、分型面及分析方式、顶出方式等。
4）模具的零部件模具各零部件的名称、功用、相互配合关系，每个零件的加工方法及加工工艺路线。
5）确定拆装顺序拆卸模具之前，应先分清可拆卸和不可拆卸件，制定拆卸方案，提请指导老师审查同意后方可拆卸。
一般先将动模和定模分开，分别将动模和定模的紧固螺钉拧松，再打出销钉，用拆卸工具将模具各主要板块拆下，然后从定模板上拆下主浇注系统，从动模上拆下顶出系统，拆散顶出系统各零件，从固定板中压出型芯等零件，有侧向分型抽芯机构时，拆下侧向分型抽芯机构各零件。
