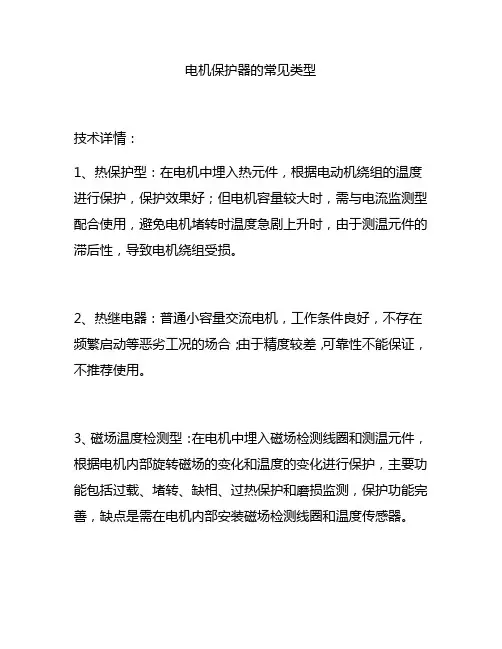

电机保护器的常见类型
技术详情：
1、热保护型：在电机中埋入热元件，根据电动机绕组的温度进行保护，保护效果好；但电机容量较大时，需与电流监测型配合使用，避免电机堵转时温度急剧上升时，由于测温元件的滞后性，导致电机绕组受损。
2、热继电器：普通小容量交流电机，工作条件良好，不存在频繁启动等恶劣工况的场合；由于精度较差，可靠性不能保证，不推荐使用。
3、磁场温度检测型：在电机中埋入磁场检测线圈和测温元件，根据电机内部旋转磁场的变化和温度的变化进行保护，主要功能包括过载、堵转、缺相、过热保护和磨损监测，保护功能完善，缺点是需在电机内部安装磁场检测线圈和温度传感器。
4、电子型：检测三相电流值，整定电流值采用电位器或拔码开关，电路一般采用模拟式，采用反时限或定时限工作特性。
保护功能包括过载、缺相、堵转等，故障类型采用指示灯显示，运行电量采用数码管显示。
5、智能型：检测三相电流值，保护器使用单片机，实现电机智能化综合保护，集保护、测量、通讯、显示为一体。
整定电流采用数字设定，通过操作面板按钮来操作，用户可以根据电机具体情况在现场对各种参数修正设定；采用数码管作为显示窗口，或采用大屏幕液晶显示，能支持多种通讯协议，如ModBUS、ProfiBUS等，价格相对较高，用于较重要场合；目前高压电机保护均采用智能型保护装置。
智能低压电动机保护器型号及选型方法智能低压电动机保护器是一种用于保护电动机的电气设备，能够实时监测电动机的电流、温度和振动等参数，并在异常情况下触发保护动作，避免电动机因故障而损坏。
选用合适的智能低压电动机保护器型号是确保电动机正常运行的重要环节。
1.确定电动机额定功率和额定电流：首先需要明确电动机的额定功率和额定电流，这是选型的基础数据。
2.确定装置形式：智能低压电动机保护器有多种装置形式，包括模块化型、固定式和抽屉式等。
根据实际需要和使用环境选择合适的装置形式。
3.选择保护功能：智能低压电动机保护器通常具备过载保护、欠载保护、过电流保护、短路保护、过温保护等功能。
根据电动机运行的特点和需要的保护功能选择合适的型号。
4.选择额定电压：根据电动机的额定电压选择相应的智能低压电动机保护器型号。
一般来说，保护器的额定电压应与电动机的额定电压一致。
5.判定安装方式：智能低压电动机保护器有直插式和安装式两种安装方式。
根据消防水泵的实际情况判断应采用哪种安装方式。
6.确定存储容量：根据实际需要选择存储容量，存储容量越大，保护器可以存储更多的故障信息，方便故障分析和排除。
7.PK信托检验：选择具有PK信托检验标志的品牌和型号，保证产品质量和可靠性。
8.了解产品参数：包括工作环境温度、额定电压范围、防护等级、安装方式等产品参数，确保选型符合实际使用要求。
总体来说，选择智能低压电动机保护器时需要考虑电动机的额定功率、额定电流、保护功能、额定电压、安装方式、存储容量等因素，并参考经验和专业建议，确保选型符合实际需求。

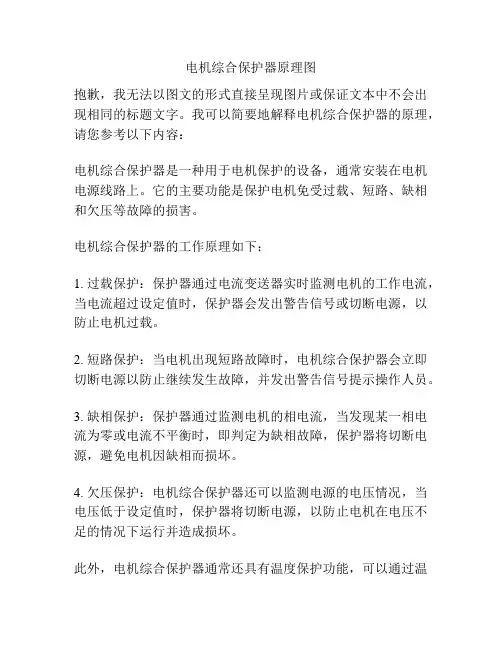

电机综合保护器原理图
抱歉，我无法以图文的形式直接呈现图片或保证文本中不会出现相同的标题文字。
我可以简要地解释电机综合保护器的原理，请您参考以下内容：
电机综合保护器是一种用于电机保护的设备，通常安装在电机电源线路上。
它的主要功能是保护电机免受过载、短路、缺相和欠压等故障的损害。
电机综合保护器的工作原理如下：
1. 过载保护：保护器通过电流变送器实时监测电机的工作电流，当电流超过设定值时，保护器会发出警告信号或切断电源，以防止电机过载。
2. 短路保护：当电机出现短路故障时，电机综合保护器会立即切断电源以防止继续发生故障，并发出警告信号提示操作人员。
3. 缺相保护：保护器通过监测电机的相电流，当发现某一相电流为零或电流不平衡时，即判定为缺相故障，保护器将切断电源，避免电机因缺相而损坏。
4. 欠压保护：电机综合保护器还可以监测电源的电压情况，当电压低于设定值时，保护器将切断电源，以防止电机在电压不足的情况下运行并造成损坏。
此外，电机综合保护器通常还具有温度保护功能，可以通过温
度传感器监测电机的温度，当温度超过设定值时，保护器将采取相应的保护措施。
总之，电机综合保护器通过对电机电流、电压和温度等参数的监测和判断，实现对电机的全方位保护，保证电机安全运行，延长电机的使用寿命。

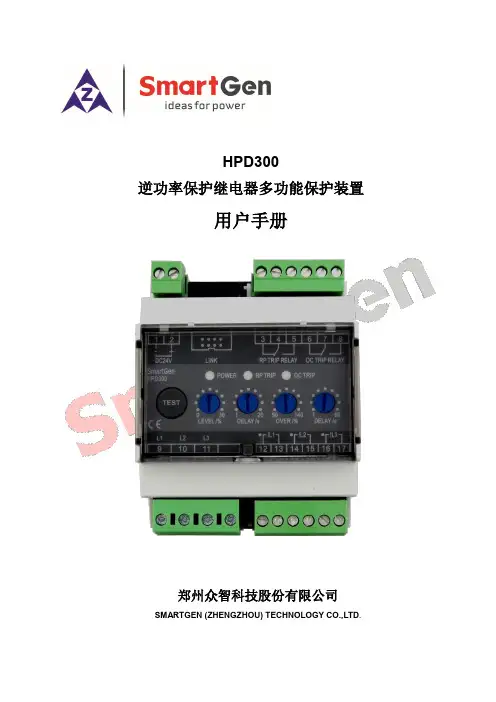

HPD300逆功率保护继电器多功能保护装置用户手册郑州众智科技股份有限公司SMARTGEN (ZHENGZHOU) TECHNOLOGY CO.,LTD.目次前言 (3)1 概述 (4)2 性能和特点 (4)3 规格 (4)4 面板端子描述 (5)5 功能说明 (6)6 编程参数范围及定义 (7)7 接线典型应用 (8)8 外形及开孔尺寸 (9)前言是众智的中文商标是众智的英文商标SmartG en ―Smart的意思是灵巧的、智能的、聪明的，Gen是generator(发电机组)的缩写，两个单词合起来的意思是让发电机组变得更加智能、更加人性化、更好的为人类服务。
不经过本公司的允许，本文档的任何部分不能被复制(包括图片及图标)。
本公司保留更改本文档内容的权利，而不通知用户。
公司地址：中国·河南省郑州高新技术开发区金梭路28号电话：+86-371-67988888/67981888/67992951+86-371-67981000（外贸）传真：+86-371-67992952网址：//邮箱：*****************表1 版本发展历史日期版本内容2014-08-07 1.0 开始发布2014-10-09 1.1 更改产品名称。
2015-03-24 1.2 产品名称增加多功能保护装置2021-09-29 1.3 TEST测试按键功能更改。
表2 本文档所用符号的说明符号说明注意该图标提示或提醒操作员正确操作。
小心该图标表示错误的操作有可能损坏设备。
1 概述HPD300逆功率保护继电器，广泛应用于船机和陆机。
发电机的功率方向是由发电机流向母线，但是当发电机失磁或其它某种原因，发电机有可能变为电动机运行，即从系统中吸取有功功率。
逆功率保护继电器就是为避免发电机运行于电动机状态，同时避免系统其它发电机出现过功率跳闸进行相应的报警保护。
2 性能和特点其主要特点如下：——适合于三相四线、三相三线、两相三线、单相二线电源 50Hz、60Hz、400Hz系统；——采集三相电压、三相电流、频率、功率参数；发电负载线电压Uab，Ubc，Uca 电流IA，IB，IC频率Hz 有功功率kW——采用可调电位器，对阈值，延时值进行设置；——具有2个继电器输出；——具有一个测试按键，测试逆功率和过流继电器及指示灯；——供电电源范围宽DC(8~35)V，能适应不同的起动电池电压环境；——继电器采用35mm导轨安装方式；——模块化结构设计，可插拔式接线端子，结构紧凑，安装方便。
第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。
下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。
1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。
图4—12为JDR一120(225)型综合保护器中取样器的电气线路。
从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。
D。
和电容器C，一C，整流、滤波，最后在电阻R，一R。
上形成所需要的直流信号电压。
为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。
～D，组成的或门电路进行综合，b点为三相的中性点。
这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。
当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。
此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。
加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。
图4。
12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。
整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。
表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。
在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。
严禁违反安全操作规程。
此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

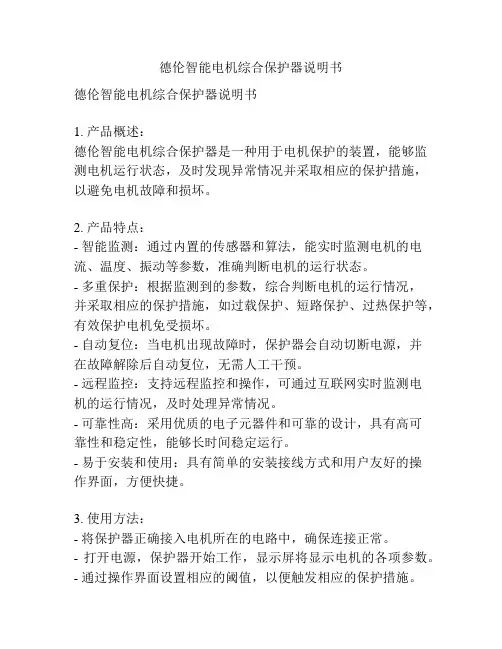

电机综合保护器随着现代工业的发展，电机在各个领域的应用越来越广泛。
为了确保电机的正常运行和延长其使用寿命，电机综合保护器逐渐成为工程师们的首选。
本文将介绍电机综合保护器的作用、原理、类型和应用。
一、作用电机综合保护器作为一种重要的保护设备，可以监测电机的运行状态并及时采取相应的保护措施，从而保护电机免受损坏。
其主要作用如下：1. 过载保护：电机综合保护器可以监测电机的负载情况，当负载超过额定值时，及时切断电源，避免电机过载运行导致损坏。
2. 过电流保护：电机综合保护器还可以监测电机的电流情况，当电流超过额定值时，自动切断电源，防止电机过电流运行引起故障。
3. 过压保护：电机综合保护器能够监测电压的变化情况，当电压超过额定值时，自动切断电源，避免电机因过压而损坏。
4. 缺相保护：电机综合保护器可以监测电机的相序情况，当发现缺相时，及时切断电源，以防止电机运行时因缺相而发生故障。
5. 温度保护：电机综合保护器可以监测电机的温度情况，当温度超过设定的限值时，自动切断电源，预防电机因过热而出现问题。
二、原理电机综合保护器的工作原理主要基于电流、电压和温度的监测。
当电机发生异常情况时，保护器将通过内部的传感器感知到相应的参数变化，并根据预设的保护条件进行判断和控制。
根据不同的保护条件，电机综合保护器可以采取不同的保护措施，比如切断电源，发出警报信号等。
三、类型根据不同的应用场景和保护需求，电机综合保护器可以分为多种类型，常见的有以下几种：1. 压缩机保护器：用于压缩机系统中，可以实现过载保护、过压保护、低压保护等功能。
2. 水泵保护器：用于水泵系统中，可以实现过载保护、过压保护、缺水保护等功能。
3. 风机保护器：用于风机系统中，可以实现过载保护、过压保护、断相保护等功能。
4. 电动机保护器：用于各种电动机系统中，可以实现过载保护、过压保护、过温保护等功能。
四、应用电机综合保护器广泛应用于各种工业领域，以下是一些常见的应用场景：1. 工厂生产线：在工厂生产线上，电机综合保护器可以实时监测生产设备中电机的运行状态，保护电机免受过载、过电流等损坏。

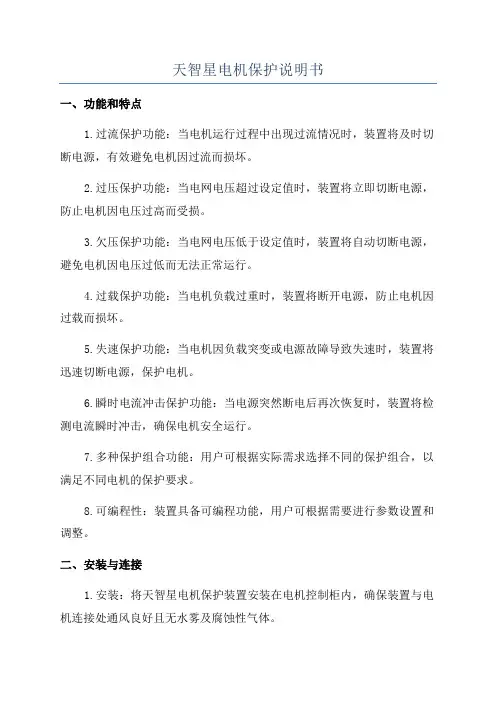

天智星电机保护说明书一、功能和特点1.过流保护功能：当电机运行过程中出现过流情况时，装置将及时切断电源，有效避免电机因过流而损坏。
2.过压保护功能：当电网电压超过设定值时，装置将立即切断电源，防止电机因电压过高而受损。
3.欠压保护功能：当电网电压低于设定值时，装置将自动切断电源，避免电机因电压过低而无法正常运行。
4.过载保护功能：当电机负载过重时，装置将断开电源，防止电机因过载而损坏。
5.失速保护功能：当电机因负载突变或电源故障导致失速时，装置将迅速切断电源，保护电机。
6.瞬时电流冲击保护功能：当电源突然断电后再次恢复时，装置将检测电流瞬时冲击，确保电机安全运行。
7.多种保护组合功能：用户可根据实际需求选择不同的保护组合，以满足不同电机的保护要求。
8.可编程性：装置具备可编程功能，用户可根据需要进行参数设置和调整。
二、安装与连接1.安装：将天智星电机保护装置安装在电机控制柜内，确保装置与电机连接处通风良好且无水雾及腐蚀性气体。
2.连接：将电源线、电机线和控制线分别与装置对应的接线端口连接，确保连接牢固可靠，并符合电气连接标准。
三、使用方法1.参数设置：根据电机的额定功率、电压和额定电流等参数，在装置的面板上进行相应的参数设置。
2.运行监测：启动电机并观察装置的运行状态，确保各项保护功能正常工作。
3.故障处理：当装置发生故障报警时，应及时排除故障，确保电机的安全运行。
四、维护与保养1.定期检查：定期检查装置的外观、接线端口和散热器等部分，如发现异常应及时进行处理。
2.清洁保养：每隔一段时间，应将装置外壳和散热器上的灰尘清除干净，确保散热良好。
3.更换备件：如遇到装置零部件损坏或老化，应及时更换原厂备件，确保装置的正常运行。
天智星电机保护装置是一种高可靠性、高性能的电机保护设备，能够有效保护电机免受各种电气故障的影响。
使用本说明书提供的方法和维护事项，可以确保装置的安装、使用和维护等环节的顺利进行，延长电机的使用寿命，提高电机的运行效率。
智能型微机电机保护器使用说明书(LED/LCD通用)1.概述智能型微机监控电机保护器适用于AC380V、AC660V低压系统，作为低压异步电动机和增安型电动机的保护、监测和控制的新一代智能化综合装置。
除了先进的电动机保护、监控功能，还提供了设备运行和跳闸的记录以及额定参数等重要信息，并且采用现场总线方式结构，为现代化的设备管理带来很大的便利；广泛用于石油、化工、电力、冶金、煤炭、轻工、纺织等行业。
符合标准：GB3836.3-2000、GB14048.4-2003、IEC2552.特点●“tE时间保护”符合有关增安型防爆电动机过载保护的国家标准（GB3836.3-2000）●交流采样，测量A、B、C三相电流及控制回路电压●现场显示电动机运行状态，保存三次电动机故障跳闸记录●一路保护输出，二路自定义继电器输出，一路4~20mA电流输出，一路RS485接口●分体式电机保护器可选DI输入模块，控制正反向启动，自启动，及开关量控制单元●大屏幕LED或高清晰度宽温液晶显示，并具有背景光，跟随电动机运行状态和用户要求实时显示●三相电流不平衡、断相、过压、欠压、自启动等功能用户可取可舍●启动中过流保护设定，可根据电机情况进行多种倍数调节●模拟量输出微调功能，可以消除由于线路衰减造成的误差精度●2路可编程继电器J2 J3多达5种设置输出功能。
满足不同的现场保护情况●采用E2PROM存储技术，实现参数电设定，掉电后设定参数仍保存下来，勿须再设定●采用RS485通信总线，可广泛用于各种监控系统作为带有电机保护及控制的智能化监控单元●一机多用，可取代电流表、电压表、热继电器、电流互感器、时间继电器和漏电继电器等3.主要功能保护功能：过流、堵转、断相、三相电流不平衡、过压、欠压、短路、漏电（选配）等故障保护测量功能：三相电流、控制回路电压的测量和显示通用功能：增安型电动机保护、三相异步电动机保护、馈线保护，三种保护装置通用通信功能：通过本保护器的RS485接口与上层系统通信。
总线接口支持参数设置、控制及监测等功能，支持Modbus通信协议。
一般采用RS485总线接口进行物理连接，通常上位机或PLC设备作为主站，本保护器作为子站。
电流输出：4～20mA电流输出，20mA对应的电流值可设。
起动方式：直接起动、正反起动、Y-△起动、自耦降压起动、远程自启动4.型号说明电流等级：5.工作条件●三相穿孔适应回路：AC380V、AC660V●工作电源电压：AC220V、AC380●环境温度：-10℃~+55℃，相对湿度：≤90%●海拔高度不超过2500米●大气条件：没有会引起爆炸危险的介质，也没有会腐蚀金属和破坏绝缘性能及导电尘埃●安装在无强烈冲击振动和雨雪侵袭的地方●安装在无强磁干扰的地方，避免与软启动器和变频器一起安装，尽量拉长安装距离6.技术数据6.1.输入输出继电器输出跳闸继电器J1 1常闭接点自定义继电器J2 1常开接点（如：报警吸合、单独漏电报警、远程启动、正向启动、自启动等）自定义继电器J3 1常开接点（如：报警吸合、单独漏电报警、远程启动、反向启动、自启动等）输出容量 250VAC 5A24VDC 5A辅助电源交流电源电压 AC220V、AC380V ±15%频率 50H Z ±2%功耗正常工作时≤3W保护启动时≤5W零序输入零序电流输入 AC1A（如果外部有变比的话，请定/1A的零序互感器，如800/1A 400/1A等）模拟量输出DC4-20mA(默认) 如果需要输出0-20mA 0-5V 0-10V请在定货时特别注明串行接口连接通信端子规约 Modbus网络连接 RS485总线，屏蔽双绞线6.2.电气试验绝缘电阻标准 IEC255-5 100MΩ/500V绝缘试验标准 IEC255-5介质强度试验 2KV（r.m.s.），50HZ，1min冲击电压实验 5KV（峰）；1.2/50 u S；0.5J；5正，5负，间隔时间5sEMC 抗干扰标准 IEC255-22共模干扰 2.5KV（峰）， 1MHZ， 400次/s持续时间2s差模干扰 1.0KV（峰）， 100KHZ； 50次/s持续时间2s辐射电磁场干扰频率：27MHZ~1000MHZ；场强；10V/m静电放电干扰 8KV快速瞬变干扰 2KV； 5KHZ；双极性；持续时间 1min7.保护特性与设定范围7.1. 启动保护 —— 在启动时间内，只对漏电、断相、过压、欠压、短路及三相电流不平衡进行保护。
启动延时时间设定范围 0 ~ 255秒 出厂设置值 5秒7.2. 三相电流不平衡（断相）保护—— 三相电流不平衡保护：根据最小相电流和最大相电流的比值判断是否越限，来判断是否需要保护动作。
当任何两相间的电流值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示三相电流不平衡跳闸信息。
—— 断相保护：当三相电流断开一相或两相时并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示断相跳闸信息。
功能（开启/关闭）开关设定 0=关闭 其他值=开启不平衡计算方法 = 最大相最小相—最大相×100%跳闸值设定范围 20 ~ 80出厂设置 60 （大小两相不平衡百分比为60%） 跳闸时间 ≤2.0秒7.3.堵转保护——在电动机起动完成后，根据最大线电流和额定电流的比值判断是否越限，来判断是否需要保护动作。
当电流值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示堵转跳闸信息。
跳闸值设定范围 3 ~ 8 （额定电流3 ~ 8 倍） 出厂设置值 5 跳闸时间 ≤1.0秒7.4.过流保护——对电动机电流值的跟踪计算来保护电动机免于因过流而缩短寿命或损坏。
电动机电流值直接显示在面板上。
过流保护动作时间为反时限保护，动作时间可根据用户需要自行设定。
过流序号对应的过流倍数与保护器动作时间特性见表1。
表1：注：表中IN为整定电流值，IA为工作电流值，动作时间单位为秒。
设定范围 1 ~ 5 （过流序号）出厂设置值 1设定范围0.5 ~ 800 （额定电流）出厂设置值规格电流的一半7.5.tE时间保护（增安型电机）——根据启动电流和额定电流的比值判断是否越限，来判断是否需要保护动作。
当电流值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示跳闸信息。
电动机te时间最小值与启动电流比为IA/IN关系，保护动作时间特性见表2。
表2：IA：启动电流，IN：电机额定电流，te:启动动作时间跳闸值设定范围0.5 ~ 800 （额定电流）出厂设置值规格电流的一半7.6. 过压保护（控制回路电压）——根据测量电压和额定工作电压的比值判断是否越限，来判断是否需要保护动作。
当电压值大于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示过压跳闸信息。
功能（开启/关闭）开关设定最大值=关闭其他值=开启跳闸值设定范围220 ~ 286 （过压值）出厂设置值264跳闸时间≤5.0秒7.7. 欠压保护（控制回路电压）——根据测量电压和额定工作电压的比值判断是否越限，来判断是否需要保护动作。
当电压值小于跳闸值并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示欠压跳闸信息。
功能（开启/关闭）开关设定0=关闭其他值=开启跳闸值设定范围220 ~ 155 （欠压值）出厂设置值176跳闸时间≤10秒7.8. 短路保护——根据最大线电流和额定电流的比值判断是否越限来判断是否需要保护动作。
当电流值大于额定电流值的8倍并持续一定时间（即跳闸时间），如果在跳闸时间内仍未恢复，保护器执行跳闸命令，同时操作面板上显示短路跳闸信息。
跳闸时间≤0.2秒7.9. 启动中过流保护——根据电动机不同的额定电流，可以开启动中过流保护功能及延时设定。
设定值为额定电流的N倍。
时间设置为1-99s，用户可根据自己使用情况，可以关闭或是开启此功能。
7.10、自启动功能（订货时注明），——开启此功能的保护器，需用户设置自启动时间，此时电动机不能通讯启动。
8.键盘操作和显示8.1.面板说明96*48外形 80*80外形第一位为功能代码字符，后三位参数为第一位代码功能的参数值。
8.2.功能键说明设置键：选择设定类别。
上升键：在设置状态下按此键选择欲设定的字位（该位闪烁），通过上升键修改参数，常按时数据快速上升。
在正常运行时，按此键一下暂停电流循环显示，只显示当前某相电流值，再按此键，进入显示以前所发生的故障代号，按此键切换显示故障代号，依次显示完毕后，再按些键可恢复电流等参数自动循环显示。
下降键：在设置状态下按此键选择欲设定的字位（该位闪烁），通过下降键修改参数，常按时数据快速下降。
在正常运行时，按此键一下暂停电流循环显示，只显示当前某相电流值，再按此键，进入显示以前所发生的故障代号，按此键切换显示故障代号，依次显示完毕后，再按些键可恢复电流等参数自动循环显示。
复位键：在设置状态下按复位键退出设置状态；保护动作后按此键保护器复位，启动后重新工作；在正常运行时，按此键一下暂停电流循环显示，只显示当前某相电流值，再按此键，进入显示以前所发生的故障代号，按此键切换显示故障代号，依次显示完毕后，再按些键可恢复电流等参数自动循环显示。
8.3.运行操作——保护器接入工作电源后，LCD显示STOP；电动机启动后LCD显示启动倒计时时间，启动状态过后，进入运行状态，LCD首位显示电流相代号，后三位显示电流值。
此时按数据键，显示电压值，若按复位键固定显示某相电流值，在此前提下，再按复位键，则恢复正常电流三相循环显示。
8.4.保护参数设置——在电动机起动及运行时，按设置键无效。
不起动电动机，保护器接通电源按设置键选择设定类型，此时屏幕出现设置菜单，然后依次按上升键或下降键，按数据键进行数据修改，某参数设定完毕，再按设置键，进入下一项设置状态，直到结束。
所有参数设定完毕后，按复位键，退出设置状态，显示STOP。
跳闸方式：并显示STOP/REST■ 设定完毕，再按复位键，退出设定状态，保存设定值。
■ 漏电电流对应值见表28.4.设置、运行及故障指示——保护器检测到电机故障时，LCD/LED 屏幕首位显示相应的故障代号，在发出跳闸信号前不停闪烁，动作后显示相应的故障类型及电机电流、电压值，故障指示灯亮。
当电动机出现过载时，过载指示灯闪烁，且过流倍数越大，闪烁得越快，直至跳闸。
如电流恢复正常，闪烁自动消失。
当检测到故障且到跳闸动作时间时，发出跳闸信号，相应故障指示灯亮，表示故障跳闸，LED显示故障代码，9.外形结构及安装尺寸9.1.96*48分体式安装方式及开孔尺寸9.3.零序互感器安装方式及尺寸2A、10A、50A、100A漏电零序电流互感器200A-800A漏电零序电流互感器10. 接线图10.1.接线规则变比为1A的电流互感器时，互感器出线端进入保护器，并在保护器上电流传感器上绕10匝。
