电机综合保护器的使用和调整

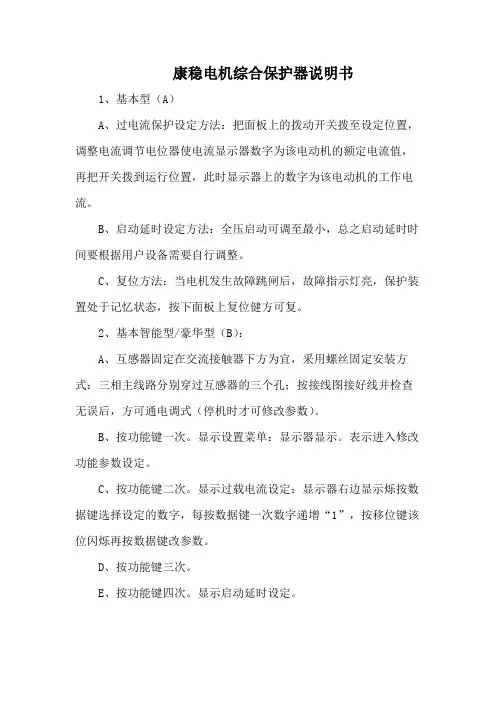

康稳电机综合保护器说明书1、基本型（A）A、过电流保护设定方法：把面板上的拨动开关拨至设定位置，调整电流调节电位器使电流显示器数字为该电动机的额定电流值，再把开关拨到运行位置，此时显示器上的数字为该电动机的工作电流。

B、启动延时设定方法：全压启动可调至最小，总之启动延时时间要根据用户设备需要自行调整。

C、复位方法：当电机发生故障跳闸后，故障指示灯亮，保护装置处于记忆状态，按下面板上复位健方可复。

2、基本智能型/豪华型（B）：A、互感器固定在交流接触器下方为宜，采用螺丝固定安装方式：三相主线路分别穿过互感器的三个孔；按接线图接好线并检查无误后，方可通电调式（停机时才可修改参数）。

B、按功能键一次。

显示设置菜单：显示器显示。

表示进入修改功能参数设定。

C、按功能键二次。

显示过载电流设定：显示器右边显示烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键改参数。

D、按功能键三次。

E、按功能键四次。

显示启动延时设定。

F、按功能键五次。

显示轻载电流设定：（预警电流值设定）显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。

（设为“0”时，该功能关闭）。

G、按功能键六次。

显示来电自启动延时设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改参数。

（此项功能仅对来电自启动有效）。

H、按功能键七次。

显示漏电保护设定：显示器右边显示闪烁再按数据键修改参数，有关数字表示的漏电电流值（1=500mA.2=1000mA.3=1500mA.4=2000mA.5=2500mA.6=3000mA.7=35 00mA.0=关闭）。

I、按功能键八次。

显示本机地址号设定：显示器右边显示闪烁按数据键选择设定的数字，每按数据键一次数字递增“1”，按移位键该位闪烁再按数据键修改地址号。

（设为“0”时，该项功能为手动复位）。

电机综合保护器的应用电机综合保护器的应用电机综合保护器的应用【摘要】为了解决电机运行过程中出现的缺相、过载、短路、漏电等故障，设计一套保护功能为一体的多功能电机综合保护器是不仅能够实现对各类电动机负载，配电负载的控制和保护，还能增强实时监控功能，保证在各种危险情况做出及时反应，从而确保生产安全的顺利进行。

【关键词】电机综合保护器应用维护注意事项一、电机综合保护器及特点电机综合保护器主要用于风机、水泵、电动机等负载的控制和保护，将过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身，具有以下特点：(一)功能强大，性能优越。

电机综合保护器利用先进的计算机技术和高性能的集成芯片，整机功能强大，性能优越。

精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠的测试。

三相电流，电压，及各种故障代码显示在LED，液晶显示屏上，直观明了。

(二)具备存储技术，参数设定，一机多用的特点。

电机保护器采用先进的实时采样技术，具有MCU微处理器和E2PROM存储技术，参数设置，电源切断后已设参数仍保存下来，勿须再设定。

(三)配有RS485串行数字接口，便于上位机(PC)进行数字通迅。

二、电机综合保护器的结构和功能电机综合保护器实现了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器的集成，具有起动器，隔离器和具有远距离自动控制和就地直接人力控制功能等主要功能，具有面板指示及机电信号报警功能，具有过电压保护功能，具有断相缺相保护功能，具有协调配合的时间――电流保护特性(具有反时限，定时限三段保护特性和瞬时)。

具体来说如下：(一)保护功能。

电机综合保护器除了具有通用的保护功能之外，还有自启动、通信启动和关闭，并能够根据电流，过电压、欠电压、三相电流不平衡、自启动等功能，用户可自由取舍。

(二)设置功能。

智能型电机综合保护器有设置键，数据键和移位键，设置超出范围时就会提醒用户重新设置，以避免故障。

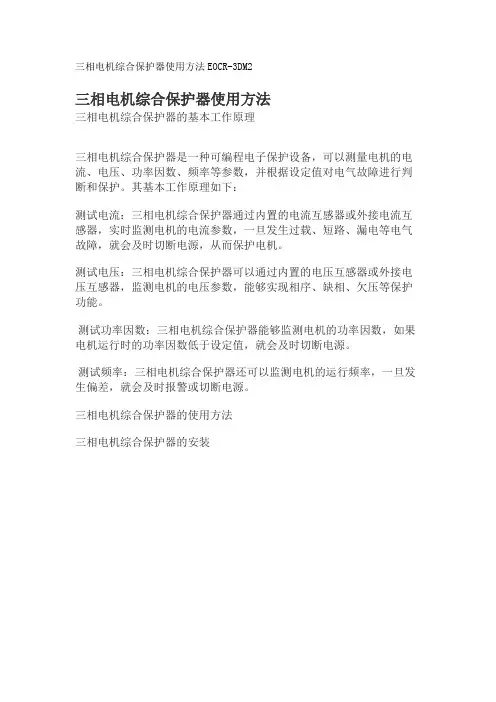

三相电机综合保护器使用方法EOCR-3DM2三相电机综合保护器使用方法三相电机综合保护器的基本工作原理三相电机综合保护器是一种可编程电子保护设备，可以测量电机的电流、电压、功率因数、频率等参数，并根据设定值对电气故障进行判断和保护。

其基本工作原理如下：测试电流：三相电机综合保护器通过内置的电流互感器或外接电流互感器，实时监测电机的电流参数，一旦发生过载、短路、漏电等电气故障，就会及时切断电源，从而保护电机。

测试电压：三相电机综合保护器可以通过内置的电压互感器或外接电压互感器，监测电机的电压参数，能够实现相序、缺相、欠压等保护功能。

测试功率因数：三相电机综合保护器能够监测电机的功率因数，如果电机运行时的功率因数低于设定值，就会及时切断电源。

测试频率：三相电机综合保护器还可以监测电机的运行频率，一旦发生偏差，就会及时报警或切断电源。

三相电机综合保护器的使用方法三相电机综合保护器的安装三相电机综合保护器应安装在电机控制柜内，在选择安装位置时应考虑其与电机控制器和配电盘之间的布线，以及保护器与电机控制器的接线。

三相电机综合保护器的设置三相电机综合保护器安装后需要进行参数设置，如电机额定电压、额定电流、功率因数、过载保护系数、漏电保护系数等。

三相电机综合保护器的操作三相电机综合保护器在运行中，可以通过设定其保护参数，实现电机的过载保护、短路保护、欠压保护、漏电保护等功能。

在发生电气故障时，保护器会及时发送信号给控制柜或自动断路器，切断电源，保护电机。

三相电机综合保护器的维护三相电机综合保护器为了保证其正确运行，需要进行定期维护和检查。

具体包括检查接线是否松动、是否有进水、是否外露等现象，同时还应定期清洁保护器表面及周围环境。

总结上海韩施电气代理韩国施耐德EOCR保护器三相电机综合保护器是一种可编程电子保护设备，在电气工程中具有广泛的应用。

它能够有效保护电机免受过载、短路、漏电等电气故障的损害，具有很高的保护性能和可靠性。

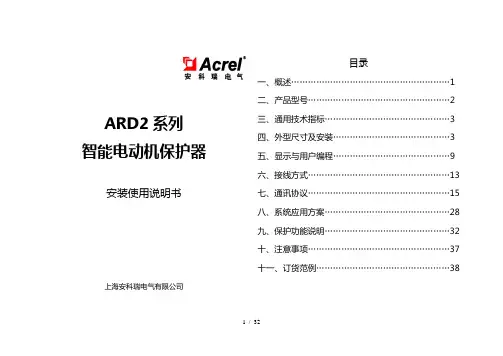

ARD2系列智能电动机保护器安装使用说明书上海安科瑞电气有限公司目录一、概述 (1)二、产品型号 (2)三、通用技术指标 (3)四、外型尺寸及安装 (3)五、显示与用户编程 (9)六、接线方式 (13)七、通讯协议 (15)八、系统应用方案 (28)九、保护功能说明 (32)十、注意事项 (37)十一、订货范例 (38)1 / 32一、概述ARD2系列智能电动机保护器（以下简称保护器），采用最新的单片机技术，具有抗干扰能力强、工作稳定可靠、数字化、智能化、网络化等特点。

保护器能对电动机运行过程中出现的起动超时、过载、断相、不平衡、欠载、剩余电流（接地/漏电）、堵转、过压、欠压等多种情况进行保护，并设有SOE故障事件记录功能，方便现场维护人员查找故障原因。

适用于煤矿、石化、冶炼、电力、船舶、以及民用建筑等领域。

本保护器具有RS485远程通讯接口，4～20mA模拟量输出，方便与PLC、PC等控制机组成网络系统。

实现电动机运行的远程监控。

二、产品型号ARD 2—/附加功能（表2）起动方式：A—直接起动额定电流（表1）设计序列号2 / 32企业代号：安科瑞电气有限公司表1表2三、通用技术指标表43 / 32800A（250A-800A）器继电器输出3路，AC250V、3A；DC30V、3A ;开关量输入4路，光电隔离通讯RS485 Modbus协议SOE事件记录容量8个事件记录环境工作温度：-10ºC～55ºC 贮存温度-20ºC～65ºC 相对湿度5﹪～95﹪不结露海拔≤2000m污染等级2级防护等级IP20四、外形尺寸及安装4．1 外形及安装开孔尺寸正视图4 / 32侧视图盘面开孔主体部分5 / 32互感器部分（1～100A）互感器部分（100～250A）6 / 32互感器部分（250～800A、零序互感器）7 / 324.2 安装方法主体部分安装互感器部分（6.3～100A）安装8 / 32安装连线9 / 32拆卸连线250A以上互感器接线五、显示与用户编程5.1 显示说明表5 序号名称状态功能说明1 A相LED指示灯亮该指示灯亮则表明11显示的为A相电流2 B相LED指示灯亮该指示灯则表明11显示的为B相电流3 C相LED指示灯亮该指示灯亮则表明11显示的为C相电流4 运行LED指示灯亮该指示灯亮则表明电动机正在运行5 脱扣LED指示灯亮该指示灯亮则表明保护器脱扣继电器已动作10 / 326 报警LED指示灯亮该指示灯亮则表明保护器报警继电器已动作7 确定按键按下选择操作功能或返回上级菜单8 左方向键按下察看事件或数字量减或移位9 右方向键按下察看显示数据或数字量增10 取消/复位键按下退出菜单或取消操作或将保护器复位11 4位LED数码管0000 显示测量数值注A、B、C相指示灯全亮指示灯全亮则表明11显示的为三相平均电流5.2 用户编程按保护器上的“确定”键，至显示“P001”，按“”键和“”键用于菜单的选择，到相应的菜单序号后，按“确定”键，进入值域的设置，按“”键进行数据位的选择，按“”键用于数字的增加，所需参数设置完毕后，按“确定”键进行保存，再按“取消”键退出菜单。

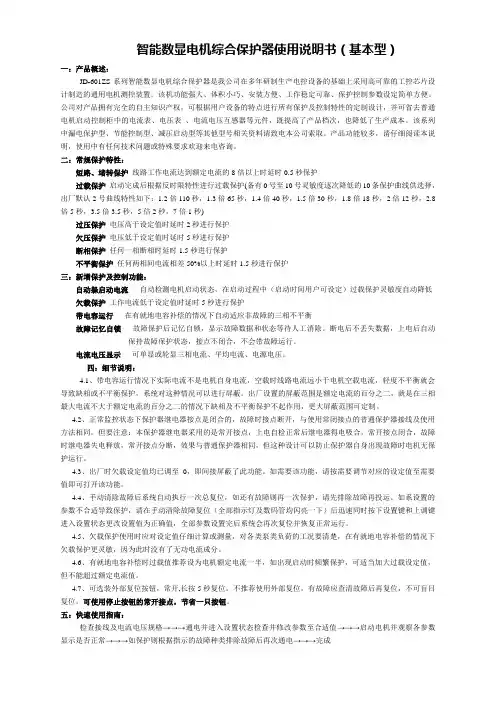

智能数显电机综合保护器使用说明书（基本型）一：产品概述：JD-601ZS系列智能数显电机综合保护器是我公司在多年研制生产电控设备的基础上采用高可靠的工控芯片设计制造的通用电机测控装置。

该机功能强大、体积小巧、安装方便、工作稳定可靠、保护控制参数设定简单方便。

公司对产品拥有完全的自主知识产权，可根据用户设备的特点进行所有保护及控制特性的定制设计，并可省去普通电机启动控制柜中的电流表、电压表、电流电压互感器等元件，既提高了产品档次，也降低了生产成本。

该系列中漏电保护型、节能控制型、减压启动型等其他型号相关资料请致电本公司索取。

产品功能较多，请仔细阅读本说明，使用中有任何技术问题或特殊要求欢迎来电咨询。

二：常规保护特性：短路、堵转保护线路工作电流达到额定电流的8倍以上时延时0.5秒保护过载保护启动完成后根据反时限特性进行过载保护(备有0号至10号灵敏度逐次降低的10条保护曲线供选择，出厂默认2号曲线特性如下：1.2倍110秒，1.3倍65秒，1.4倍40秒，1.5倍30秒，1.8倍18秒，2倍12秒，2.8倍5秒，3.5倍3.5秒，5倍2秒，7倍1秒)过压保护电压高于设定值时延时2秒进行保护欠压保护电压低于设定值时延时5秒进行保护断相保护任何一相断相时延时1.5秒进行保护不平衡保护任何两相间电流相差50%以上时延时1.5秒进行保护三：新增保护及控制功能：自动躲启动电流自动检测电机启动状态，在启动过程中（启动时间用户可设定）过载保护灵敏度自动降低欠载保护工作电流低于设定值时延时5秒进行保护带电容运行在有就地电容补偿的情况下自动适应非故障的三相不平衡故障记忆自锁故障保护后记忆自锁，显示故障数据和状态等待人工消除。

断电后不丢失数据，上电后自动保持故障保护状态，接点不闭合，不会带故障运行。

电流电压显示可单显或轮显三相电流、平均电流、电源电压。

四：细节说明：4.1、带电容运行情况下实际电流不是电机自身电流，空载时线路电流远小于电机空载电流，轻度不平衡就会导致缺相或不平衡保护，系统对这种情况可以进行屏蔽。

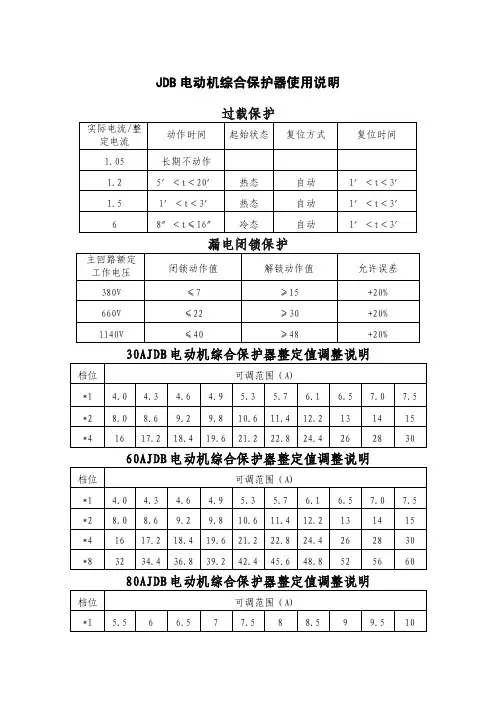

第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。

下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。

1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。

图4—12为JDR一120(225)型综合保护器中取样器的电气线路。

从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。

D。

和电容器C，一C，整流、滤波，最后在电阻R，一R。

上形成所需要的直流信号电压。

为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。

～D，组成的或门电路进行综合，b点为三相的中性点。

这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。

当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。

此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。

加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。

图4。

12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。

整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。

表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。

在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。

严禁违反安全操作规程。

此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

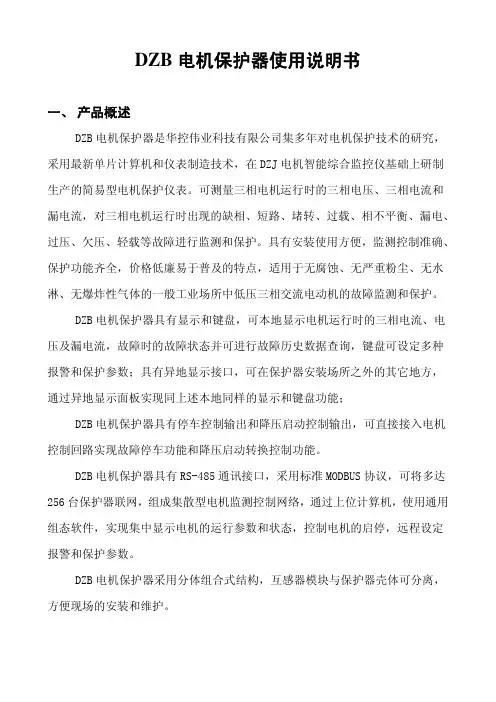

DZB电机保护器使用说明书一、产品概述DZB电机保护器是华控伟业科技有限公司集多年对电机保护技术的研究，采用最新单片计算机和仪表制造技术，在DZJ电机智能综合监控仪基础上研制生产的简易型电机保护仪表。

可测量三相电机运行时的三相电压、三相电流和漏电流，对三相电机运行时出现的缺相、短路、堵转、过载、相不平衡、漏电、过压、欠压、轻载等故障进行监测和保护。

具有安装使用方便，监测控制准确、保护功能齐全，价格低廉易于普及的特点，适用于无腐蚀、无严重粉尘、无水淋、无爆炸性气体的一般工业场所中低压三相交流电动机的故障监测和保护。

DZB电机保护器具有显示和键盘，可本地显示电机运行时的三相电流、电压及漏电流，故障时的故障状态并可进行故障历史数据查询，键盘可设定多种报警和保护参数；具有异地显示接口，可在保护器安装场所之外的其它地方，通过异地显示面板实现同上述本地同样的显示和键盘功能；DZB电机保护器具有停车控制输出和降压启动控制输出，可直接接入电机控制回路实现故障停车功能和降压启动转换控制功能。

DZB电机保护器具有RS-485通讯接口，采用标准MODBUS协议，可将多达256台保护器联网，组成集散型电机监测控制网络，通过上位计算机，使用通用组态软件，实现集中显示电机的运行参数和状态，控制电机的启停，远程设定报警和保护参数。

DZB电机保护器采用分体组合式结构，互感器模块与保护器壳体可分离，方便现场的安装和维护。

二、产品规格DZB简易型电机保护器包括5A、30A、160A三种规格，分别适用于额定电流最大为5A、30A、160A的电机使用。

通过外接电流互感器，5A型可适用于额定电流最大到1000A的电机使用型号组成如下：三、结构特征DZB简易型电机保护器由电流互感器模块、保护器壳体、显示面板组成。

电流互感器模块用于三相电流的变送，保护器壳体提供各种接线端子，显示面板提供显示和操作界面。

分别如下图所示。

电流互感器模块：外型、尺寸保护器壳体：外型、尺寸，接线端子定义图保护器壳体：外型、尺寸显示面板：示意图四、技术特性1、测量特性三相电流测量范围：5A型: 0–50A 30A型:0–300A 160A型:0–1600A 三相电压测量范围：0-600V漏电流测量范围：0-1000mA三相电流显示分辨率：0.1A 1A三相电压显示分辨率：1V漏电流显示分辨率：1mA准确度：1级2、保护特性短路保护延迟时间: ≤0.5S缺相保护延迟时间: ≤1S过载保护特性:5条保护曲线可选择，如图1所示。
