电机综合保护器原理图

防止二单元增压风机过热（或过流）保护动作的措施2010年1月27日#3增压风机过流保护动作，脱硫系统停运；2011年4月22日，#3增压风机过热保护动作跳闸，脱硫系统停运。

随着煤炭形势的持续紧张，来煤热值持续走低，目前入炉煤低位热值稳定在17000KJ/Kg左右，同比下降明显（去年为19000 KJ/Kg 左右。

因煤质变差，同样带高负荷情况下就需要燃烧更多的煤，煤量和风量将保持在高位运行。

这一工况将对增压风机的安全运行带来压力，为保证增压风机的安全运行，特制定以下措施：1、除尘各运行值班员要熟知增压风机的各种参数特性。

比如额定电流、入口负压调整范围、动叶开度与电流的对应关系、各轴承及电机线圈的允许运行温度等。

2、随时关注机组负荷情况，熟悉负荷预计曲线，根据机组负荷对脱硫系统做出相应的调整工作，既保证设备安全运行又能保证脱硫合格投运率，同时要做好大负荷情况下的事故预想。

3、在大负荷，尤其是满负荷状态下，尤其关注增压风机的动叶开度和电流。

当增压风机电流接近额定值（219A）时，保持增压风机入口负压在正常范围的低限，同时汇报单元长。

4、单元长在接到除尘班长联系之后，查看SIS系统，并及时控制锅炉通风量（保证燃烧稳定、蒸汽参数正常情况下，氧量控制保持低限运行），避免增压风机电流超限，单元长负责全过程协调控制。

5、单元长（或除尘班长）在经过调整后，增压风机电流仍不能稳定在额定电流以下运行时，及时汇报值长。

值长综合整体情况，必要时降低负荷运行，通知燃料提高入炉煤热值，保证增压风机不超额定电流。

6、其它单元目前虽无上述情况发生，但亦应参考上述规定参照执行。

各单元机组动力有上述保护的也应熟知，避免类似事件发生。

（目前装有过热保护的动力：2A/B吸风机、二单元高压动力、三单元高压动力、所有脱硫高压动力。

监视电流为B相电流，二单元过热保护电流取自A、C相，三单元过热保护电流取自三相均值，故正常运行严禁超出额定电流运行。

电机综合保护器的应用电机综合保护器的应用电机综合保护器的应用【摘要】为了解决电机运行过程中出现的缺相、过载、短路、漏电等故障，设计一套保护功能为一体的多功能电机综合保护器是不仅能够实现对各类电动机负载，配电负载的控制和保护，还能增强实时监控功能，保证在各种危险情况做出及时反应，从而确保生产安全的顺利进行。

【关键词】电机综合保护器应用维护注意事项一、电机综合保护器及特点电机综合保护器主要用于风机、水泵、电动机等负载的控制和保护，将过载、过流、欠压、过压、欠流、短路、缺相、漏电、相位等综合功能于一身，具有以下特点：(一)功能强大，性能优越。

电机综合保护器利用先进的计算机技术和高性能的集成芯片，整机功能强大，性能优越。

精度高，线性度好，分辨率高，整机抗干扰能力强，保护动作可靠的测试。

三相电流，电压，及各种故障代码显示在LED，液晶显示屏上，直观明了。

(二)具备存储技术，参数设定，一机多用的特点。

电机保护器采用先进的实时采样技术，具有MCU微处理器和E2PROM存储技术，参数设置，电源切断后已设参数仍保存下来，勿须再设定。

(三)配有RS485串行数字接口，便于上位机(PC)进行数字通迅。

二、电机综合保护器的结构和功能电机综合保护器实现了传统的断路器(熔断器)，接触器，过载(或过流，断相)保护继电器的集成，具有起动器，隔离器和具有远距离自动控制和就地直接人力控制功能等主要功能，具有面板指示及机电信号报警功能，具有过电压保护功能，具有断相缺相保护功能，具有协调配合的时间――电流保护特性(具有反时限，定时限三段保护特性和瞬时)。

具体来说如下：(一)保护功能。

电机综合保护器除了具有通用的保护功能之外，还有自启动、通信启动和关闭，并能够根据电流，过电压、欠电压、三相电流不平衡、自启动等功能，用户可自由取舍。

(二)设置功能。

智能型电机综合保护器有设置键，数据键和移位键，设置超出范围时就会提醒用户重新设置，以避免故障。

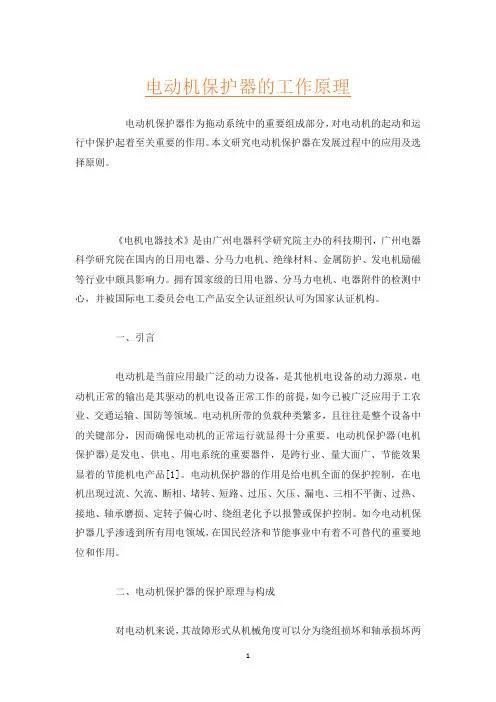

电动机保护器的工作原理电动机保护器作为拖动系统中的重要组成部分，对电动机的起动和运行中保护起着至关重要的作用。

本文研究电动机保护器在发展过程中的应用及选择原则。

《电机电器技术》是由广州电器科学研究院主办的科技期刊，广州电器科学研究院在国内的日用电器、分马力电机、绝缘材料、金属防护、发电机励磁等行业中颇具影响力。

拥有国家级的日用电器、分马力电机、电器附件的检测中心，并被国际电工委员会电工产品安全认证组织认可为国家认证机构。

一、引言电动机是当前应用最广泛的动力设备，是其他机电设备的动力源泉，电动机正常的输出是其驱动的机电设备正常工作的前提，如今已被广泛应用于工农业、交通运输、国防等领域。

电动机所带的负载种类繁多，且往往是整个设备中的关键部分，因而确保电动机的正常运行就显得十分重要。

电动机保护器(电机保护器)是发电、供电、用电系统的重要器件，是跨行业、量大面广、节能效果显着的节能机电产品[1]。

电动机保护器的作用是给电机全面的保护控制，在电机出现过流、欠流、断相、堵转、短路、过压、欠压、漏电、三相不平衡、过热、接地、轴承磨损、定转子偏心时、绕组老化予以报警或保护控制。

如今电动机保护器几乎渗透到所有用电领域，在国民经济和节能事业中有着不可替代的重要地位和作用。

二、电动机保护器的保护原理与构成对电动机来说，其故障形式从机械角度可以分为绕组损坏和轴承损坏两方面。

造成绕组损坏的主要原因有：1.电动机长时间的电、热、机械和化学作用下，绕组的绝缘老化损坏，定转子绕组匝间短路或是对地短路。

2.电网供电质量差，电源电压三相不平衡、电压波动大、电网电压波形畸变、高次谐波严重或者电动机断相运行。

3.电源电压过低使得电动机启动转矩不够，电动机不能顺利启动或者是在短时间内重复启动，电动机长时间承受过大的启动电流导致电机过热。

4.因机械故障或其它原因造成电动机转子堵转。

5.某些大型电机冷却系统故障或是长时间工作在高温高湿环境下造成电机故障。

第五节综合保护装置一、电动机综合保护器电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保护和漏电闭锁功能的保护装置。

下面以JDBl20(225)型综合保护器为例，分别介绍其整定及使用方法。

1．电动机综合保护器的整定取样电路由电流互感器、信号变换电路和整定电路等部分组成。

图4—12为JDR一120(225)型综合保护器中取样器的电气线路。

从电流互感器(LH，一LH，)二次绕组输出的交流电流信号，首先经过电阻R，一‰转变成交流电压信号，然后再经过二极管D，。

D。

和电容器C，一C，整流、滤波，最后在电阻R，一R。

上形成所需要的直流信号电压。

为了能同时得到反映过载、短路和断相3种故障的信号电压，将3个电流互感器二次侧的直流信号电压并联输出，并用6个二极管D。

～D，组成的或门电路进行综合，b点为三相的中性点。

这样，从a、C两点引出的电压就正比于电动机主电路中的电流，因而a、c两点间的电压就是过载和短路保护的信号电压。

当电动机一相断线时(如A相)，该相的电流互感器无信号输出，但另外的两相电流互感器仍有信号电压输出。

此电压的下端除可以继续由a点输出外，还可以通过断线那一相的滤波电阻(如R，)和二极管D加到b端，电压的负端则通过二极管D，和D。

加到c端，因而在b、e两点之间得到一个电压，此电压就是断相故障的信号电压。

图4。

12 JDB一120(250)型综合保护器的取样器电路段数越少，动作电流越大。

整定电流的具体分档可见表4—2，具体整定时，动作电流按电动机的额定电流整定。

表4—2整定动作电流的分档值2．电动机综合保护器的使用(1)为了对综合保护器工作性能进行定期检查，可以利用保护器的漏电试验开关与过载试验开关进行相应的试验。

在试验时必须先断开隔离开关，然后打开开关外壳，将上述试验开关拨到试验位置，随后再盖上开关盖，合上隔离开关，进行试验。

严禁违反安全操作规程。

此外也可以将电流整定在较低值，利用实际启动电流与工作电流进行模拟过流或过载试验。

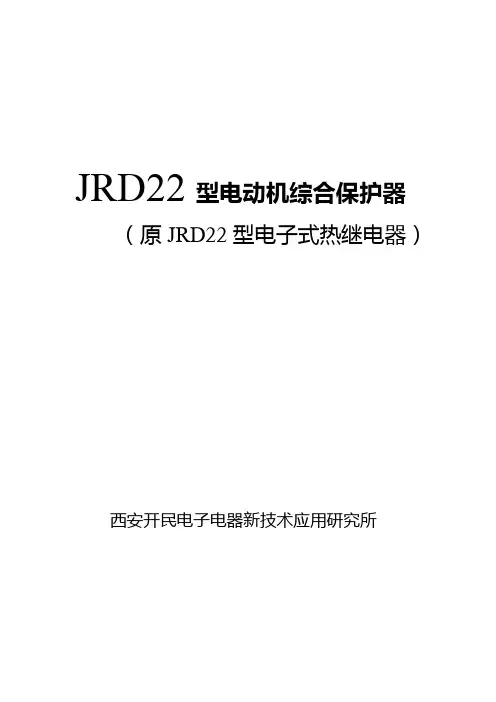

JRD22型电动机综合保护器（原JRD22型电子式热继电器）西安开民电子电器新技术应用研究所一、概述JRD22型电动机综合保护器（原JRD22型电子式热继电器）是西安开民电子电器新技术应用研究所自行研制、设计并独家生产的替代传统双金属片热继电器的新产品。

产品已获得国家两项专利（专利号：ZL95 2 01182.4，ZL96 2 36026.0），符合GB14048.4—2003及IEC60947-4-1:2000标准；通过国家低压电器产品质量监督检测中心检测，并首家经过国家机电产品电磁兼容性检测中心检测。

通过了国内著名专家主持的省部级新产品投产鉴定，得到了低压电器归口管理单位机械工业上海电器科学研究所认定并颁发了产品型号证书；97年度被列入国家级重点新产品试产计划项目，98年被列入国家第十八批节能机电产品推广项目，99年6月被陕西省人民政府列入陕西省重大科技产业化项目，2001年获得全国工业产品生产许可证，2003年通过了ISO9001—2000质量管理体系认证。

已入选《民用建筑电气设备手册》、《民用建筑电气设计手册》、《西北五省消防系统图集》、《工厂常用电气设备手册》。

被国家建设部编入标准图集《常用电机控制电路图》（D303-2～3）及《全国民用建筑工程设计技术措施建筑产品选用技术电气》等。

二、用途与适用范围JRD22型电动机综合保护器应用于额定绝缘电压660V，额定工作电压至660V，交流50Hz,额定工作电流从0.1~630A的三相异步（单相）电动机回路中，对电动机的过载、过流、断/缺相、三相不平衡等故障进行保护。

三、型号及含义四、工作原理及特点图1 产品原理框图1.电流输入环节输入采用非晶合金做铁芯的电流互感器，可工作到100℃，高导磁率，低损耗，低温漂，一致性好。

从0.1~630A产品，二次电流控制在200mA以下。

互感器温升低，寿命长。

2.专用控制模块采用单片集成电路工艺制作专用集成电路做产品核心，性能稳定，寿命长。

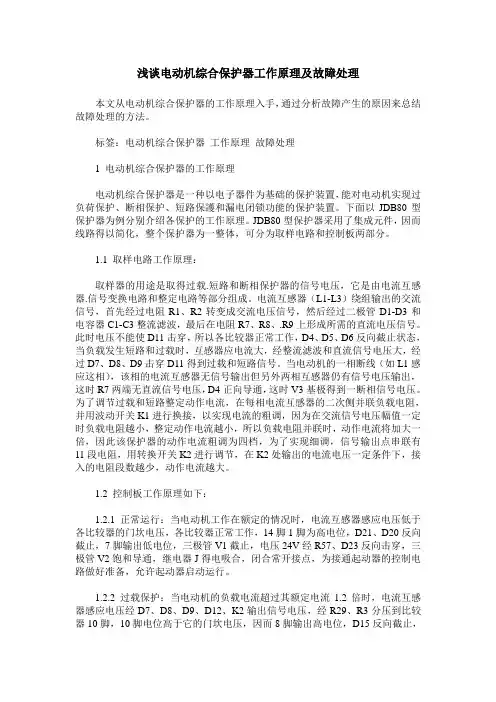

浅谈电动机综合保护器工作原理及故障处理本文从电动机综合保护器的工作原理入手，通过分析故障产生的原因来总结故障处理的方法。

标签：电动机综合保护器工作原理故障处理1 电动机综合保护器的工作原理电动机综合保护器是一种以电子器件为基础的保护装置，能对电动机实现过负荷保护、断相保护、短路保護和漏电闭锁功能的保护装置。

下面以JDB80型保护器为例分别介绍各保护的工作原理。

JDB80型保护器采用了集成元件，因而线路得以简化，整个保护器为一整体，可分为取样电路和控制板两部分。

1.1 取样电路工作原理：取样器的用途是取得过载.短路和断相保护器的信号电压，它是由电流互感器.信号变换电路和整定电路等部分组成。

电流互感器（L1-L3）绕组输出的交流信号，首先经过电阻R1、R2转变成交流电压信号，然后经过二极管D1-D3和电容器C1-C3整流滤波，最后在电阻R7、R8、.R9上形成所需的直流电压信号。

此时电压不能使D11击穿，所以各比较器正常工作，D4、D5、D6反向截止状态，当负载发生短路和过载时，互感器应电流大，经整流滤波和直流信号电压大，经过D7、D8、D9击穿D11得到过载和短路信号。

当电动机的一相断线（如L1感应这相），该相的电流互感器无信号输出但另外两相互感器仍有信号电压输出，这时R7两端无直流信号电压，D4正向导通，这时V3基极得到一断相信号电压。

为了调节过载和短路整定动作电流，在每相电流互感器的二次侧并联负载电阻，并用波动开关K1进行换接，以实现电流的粗调，因为在交流信号电压幅值一定时负载电阻越小，整定动作电流越小，所以负载电阻并联时，动作电流将加大一倍，因此该保护器的动作电流粗调为四档，为了实现细调，信号输出点串联有11段电阻，用转换开关K2进行调节，在K2处输出的电流电压一定条件下，接入的电阻段数越少，动作电流越大。

1.2 控制板工作原理如下：1.2.1 正常运行：当电动机工作在额定的情况时，电流互感器感应电压低于各比较器的门坎电压，各比较器正常工作，14脚1脚为高电位，D21、D20反向截止，7脚输出低电位，三极管V1截止，电压24V经R57、D23反向击穿，三极管V2饱和导通，继电器J得电吸合，闭合常开接点，为接通起动器的控制电路做好准备，允许起动器启动运行。

多功能电机综合保护器孟庆海（北方工业大学电力电子与电气传动工程中心，北京100144）摘要：传统JDB 系列电动机保护器不能满足AQ1023－2006“煤矿井下低压供电系统及装备通用安全技术要求煤矿通用技术要求”。

新设计的多功能电机综合保护器增加了开盖信息识别电路，并通过动力线载波模块接入到三相动力电网，保护器还通过多功能通信模块接入到监控系统分站。

解决了现有JDB 系列电动机保护器功能单一，相关信息无法识别和上传的问题，且实现了带电开盖断电并闭锁的功能。

关键词：分级闭锁；动力载波；电动机保护器中图分类号：TD614+．5文献标志码：B 文章编号：1003－496X （2012）02－0070－03Multifunctional Integrated Motor ProtectorMENG Qing －Hai（Power Electronics ＆Motor Drives Engineering Center ，North China University of Technology ，Beijing 100144，China ）Abstract ：Traditional JDB series motor protector can not meet the AQ1023－2006general requirements of safety and technical ，which serviced for underground coal mine low voltage power supply system and equipments．Cover opening identification circuits were intro-duced and connected to power network by power line carrier module．The protector was also connected to monitor substation by multi-functional communication module．The multifunctional integrated motor protector has advantage in transmitting cover opening informa-tion and locking．Key words ：grading lockout ；power line carrier ；motor protector基金项目：北方工业大学校科研基金资助项目（XJJ201103）目前，煤矿井下的防爆开关中广泛的使用了JDB 系列电动机保护器，它对减少煤矿事故、保障安全生产，起到了一定的积极作用，但是JDB 系列电动机保护器只能实现短路/漏电/断相/过载保护功能。

第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。

示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。

第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。

理解QBZ-80型号含义了解80开关的技术参5分钟10分钟起动器的技术参数第五节外形尺寸重量：68㎏数，对技术参数有一个基本印象了解外形尺寸，实际以现场实测为准5分钟尺寸：790×560×645 QBZ-80、120/1140（660）D 外形图第六节结构原理结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。

部装一块控制底板，底板的正面装有一个真空接触器、一个中间继电器、电机综合保护器和熔断器，底板的背面装有隔离开关、阻容过电压吸收器、控制变压器和停止按钮。

起动器的盖子和隔离开关的手柄有机械闭锁，保证断电源后开盖，未盖上盖子不能送电。

本部分为重点，职工必须对开关部结构有深刻理解，各元件功能和状态必须认识清楚。

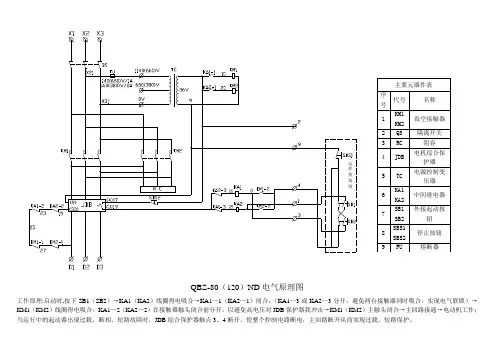

30分钟工作原理：按电机运转方向的要求，合上隔离换向开关QS，电源接入控制变压器初级得电，次级9、4两端输出36V交流电，使JDB得电，漏电检测开始。

当主回路对地绝缘电阻符合要求时，JDB 继电器工作，常开点3、4接通，真空接触器可投入使用，否则接触器不能投入使用。

当就地自控或集中控制时，按下启动按钮SB1，ZJ吸合，36V电源经ZJ1接点，使真空接触器线圈KM（CKJ）吸合，常闭ZJ2打开，这样当磁力起动器工作时，负荷端电压不会通过33号线进入JDB，当真空接触器主触头接通，接触器线圈KM呈吸合状态，这时KM2常开闭合自保。

运行中如发生短路、过载或断相等故障，则JDB动作切断ZJ的供电线路，使真空接触器KM立即分断。

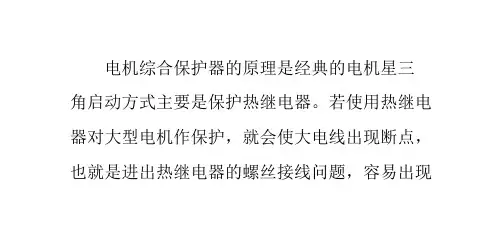

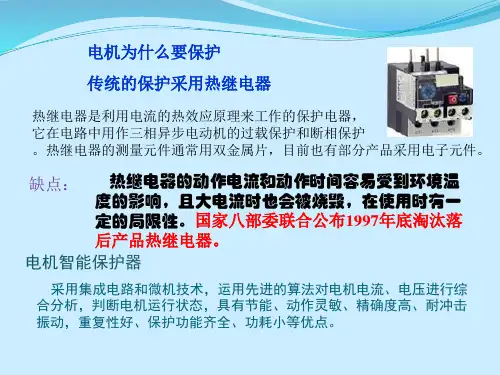

综合保护器的工作原理及接线图分析电机星三角启动方式主要的保护是热继电器。

若使用热继电器对大型电机作保护，就会使大电线出现断点（即进出热继电器的螺丝接线）问题，容易出现发热点和故障点。

如果不用熔断器和热继电器，而采用电机综合保护器来实现，因为电机综合保护器是穿心式，就可以减少大电线的断点，从而减少发热点和故障点，且价格比两者便宜。

使用电机综合保护器时必须注意控制线路的接线问题。

以确保正常运行。

有的电机综合保护器注明：“一定要接上负载才能正常工作，不接负载时处于缺相工作状态。

因此，综合保护器是拒绝合闸的，电动机将无法启动”。

这说明电机综合保护器内部，是依靠电流互感器，检测三相电流的有无，来判断缺相否。

在未接通电源和没有负载时。

这个闭点实际上是开点，所以没法合闸。

如型号为JD-6-300A的电机综合保护器。

接线如上图所示。

图1电路中，利用按钮的动作，错开了保护器电流检测的开闭点问题。

在时间继电器的线包前面串并接了KM01和KM02两个辅助闭点，是为了在启动结束后，关断时间继电器（因为时间继电器继续通电没有意义）。

、JD-6型电机综合保护器的原理如下图所示。

具有缺相、过载的反时限特性保护功能。

电路主要由双时基IC芯片NE556与电压电流取样环节组成比较电路、多谐振荡电路、单稳态电路等。

简述如下：1.缺相保护L1~L3.三个电流互感器取样，经三个三极管U9~U11组成的与门，在电阻R4上获得门限电位。

缺相时，只要其中一个三极管截止，在R4上形成低电位时，红色发光二极管亮，便表示缺相。

同时电容C6快速充电，NE556的左边555时基组成比较单元。

NE556的OUT1输出端⑤脚是高电位，继电器K1断开，对外的保护点也断开，从而使接触器回路跳开，电机断电而受到缺相保护。

JD-6型电动机综合保护器原理与故障检修电路图JD-6型电动机综合保护器，具有缺相、过载和短路保护功能。

电动机运行中出现缺相异常时．保护器可在2秒内将电动机与电源断开。

电动机运行电流超过设定的过载临界电流值或出现接近短路的异常大电流时，保护器按照反时限特性(过载倍数大，动作时限短；过载倍数小，动作时限长)进入保护延时状态，延时结束则通过交流接触器断开电动机电源，保护电动机的安全。

一、工作原理JD一6型电动机综合保护器的电气原理图见图l，与电动机的配合接线见图2。

图l中，变压器T二次侧的15V电压，经二极管(Dl～D4)桥式整流、电容器Cl 滤波后，得到15V左右的直流电压作为保护器的工作电源。

双时基电路(NE556)是主控芯片。

电动机运行时，串接在电动机主回路的电流互感器1TA。

3TA用来检测电动机的运行电流。

其中1TA二次侧的电流信号，经D5半波整流、C2滤波以及R1限流，使三极管Vl处于导通状态。

同理，2TA、3TA的电流信号也使三极管V2和V3分别导通。

1．缺相保护电动机的缺相保护由NE556的一个时基电路即⑧脚一13脚内外电路实施。

电动机启动运行后．电流互感器1TA-3TA的一、二次回路均有电流，三极管V1-V3均导通，电容器Cl正极的15V电压经三极管Vl、V2、V3和电阻R12到地(此时R12两端电压约为14．7V)。

同时电容器C6经二极管D16和R12充电，充电终止时，NE556的12脚、R12端和⑧脚(S2端)电压约为14V。

根据时基电路的工作原理，此时其输出端⑨脚(V02端)被复位为低电平．继电器K线圈两端无电压不动作．常闭触点维持在闭合状态，由图2可见，已启动的电动机可以正常运行。

如果电网缺相，或有熔断器FU熔断，相应相别的电流互感器电流为零．由该电流信号控制的三极管截止，电阻R12上的电压发生变化，其数值由缺相指示灯LED3、电阻R11和R12决定：缺相时LED3点亮(其两端电压约为2V)。

综合保护器的原理
综合保护器是一种用于防护电气设备的安全装置，能够在电压过高、过低、过流或者瞬时电压幅值突变时自动切断电路，以保护设备的安全运行。

其原理基于电信号检测和控制技术。

综合保护器通常由电压保护模块、电流保护模块和控制系统组成。

电压保护模块主要用于监测电压的变化情况，当电压超过设定的阈值范围时，会发出信号给控制系统。

电流保护模块用于监测电流的变化情况，当电流超过设定的阈值范围时，也会发出信号给控制系统。

控制系统是综合保护器的核心部分，它根据电压和电流保护模块的信号进行判断和控制。

当电压或电流超过设定的阈值时，控制系统会自动断开电路，防止过载或短路等危险情况的发生。

同时，控制系统还可以根据具体的需要提供其他保护功能，比如过温保护、欠压保护等。

综合保护器的工作原理是通过对电压和电流信号的监测和控制，实现对电路的保护。

当电路工作时，综合保护器会持续监测电压和电流的变化情况，并与设定的阈值进行比较。

一旦超过阈值，则会通过控制系统切断电路，防止设备损坏或火灾等事故的发生。

综合保护器的原理及其应用广泛，可以用于各种电气设备的保护，比如变压器、发电机、电动机等。

它能够及时发现并切断电路中的故障，保证电气设备的正常工作，并有效防止事故的发生，提高设备的可靠性和安全性。

第一节QBZ-80开关简介及工作原理学时：1学时教学环节课堂主要教学内容教学程序设计时间分配目标熟悉掌握开关的原理及开关简单故障的诊断与处理，从而在实际工作中减少开关的故障率，增强业务水平、应急处理能力和安全意识，达到实现安全生产的目的。

重点：QBZ-80N真空电磁启动器的技术参数、结构原理。

难点：QBZ-80N真空电磁启动器的技术参数、结构原理。

教学内容第一节执行标准及特点QBZ-80、120、200/1140（660）矿用隔爆型真空电磁起动器（简称起动器）执行标准为Q/HWT63-2005、MT111—1998《矿用防爆型低压交流真空电磁起动器》，隔爆型式为“ExdI”。

起动器采用快开门结构，结构简单合理，操作方便，本体采用立板式，使用简单的控制线路，便于维护。

起动器远距离起动和停止负载，具有过载、断相、短路、漏电闭锁检测等保护功能。

第二节主要用途及适用范围QBZ-80、120、200/1140(660) 矿用隔爆型真空电磁起动器（以下简称起动器）适用于控制交流50HZ、电压为1140V或660V、容量在296KVA 以下的防爆电气设备（如：水泵、局部扇风机等）。

可用于煤矿井下或其它周围空气中含有爆炸性气体（如：甲烷）的工矿企业中，但其周围空气中不得含有腐蚀金属和破坏绝缘的活动性化学物质。

第三节型号含义型号中的大写字母代表起动器的型式及其特征，主要参数由阿拉伯数字表示。

简要介绍QBZ-80开关的特点、用途、使用范围理解QBZ-80型号含义5分钟5分钟5分钟示例：额定主电压为1140V 备用电压为660V、额定电流为80A 的矿用隔爆型真空电磁起动器，其型号标记为：QBZ—80/1140（660）。

第四节技术参数电源电压不低于额定值的75%，起动器应能可靠的工作；电源电压超过或达到额定值的10%时允许短时工作。

起动器的技术参数了解80开关的技术参数，对技术参数有一个基本印象10分钟第五节外形尺寸重量：68㎏尺寸：790×560×645QBZ-80、120/1140（660）D 外形图第六节结构原理了解外形尺寸，实际以现场实测为准5分钟30结构、原理及电流整定说明按以下说明进行：结构：起动器外壳采用圆形快开门结构。

电动机综合保护器的设计随着电动机在工业生产中的广泛应用，电动机保护系统的设计变得至关重要。

电动机综合保护器作为一种重要的保护装置，可以有效避免电动机在运行过程中出现过载、短路、过温等意外故障，保证电动机的安全运行。

本文将介绍电动机综合保护器的设计原理和关键功能，并提出一种有效的设计方案。

1. 引言电动机作为工业生产中最常用的动力源之一，承担着驱动各种设备和机械的重要任务。

但是，在电动机运行过程中，由于各种因素的影响，如过载、短路、过温等，往往会对电动机造成严重的损坏甚至起火风险。

因此，设计一种可靠的电动机综合保护器是至关重要的。

2. 设计原理电动机综合保护器的设计原理主要基于对电动机运行参数的监测和分析。

一般情况下，综合保护器可通过以下几种方式实现对电机的保护：2.1 过载保护过载保护是电动机综合保护器的基本功能之一。

当电机负载过大，电流超过额定值时，保护器会自动切断电源，以避免电机因过载而损坏。

过载保护可通过感应器或电流变送器来实现，将电流信号转化为可检测的电信号后进行比较和分析。

2.2 短路保护短路保护是防止电机因短路而受损的重要功能。

当电机发生短路时，电流会急剧增加，保护器会通过短路保护装置，如熔断器或电磁式短路保护器，迅速切断电源，以防止电机受到过大电流的损坏。

2.3 过温保护过温保护是防止电机因长时间运行温度过高而受损的关键功能。

综合保护器会通过感应器实时监测电机温度，一旦温度超过设定值，保护器会发出报警信号或切断电源，以保证电机的安全运行。

3. 设计方案基于以上设计原理，我们提出以下电动机综合保护器的设计方案。

3.1 保护器硬件设计保护器硬件设计是电动机综合保护器设计的核心。

保护器需要包括电流传感器、温度传感器、短路保护装置和触发开关等元件。

电流传感器和温度传感器负责采集电机运行参数，并将其转化为电信号输入到控制单元中进行处理。

短路保护装置在电机发生短路时及时切断电源，防止电机受损。
