机电系统与仿真概述

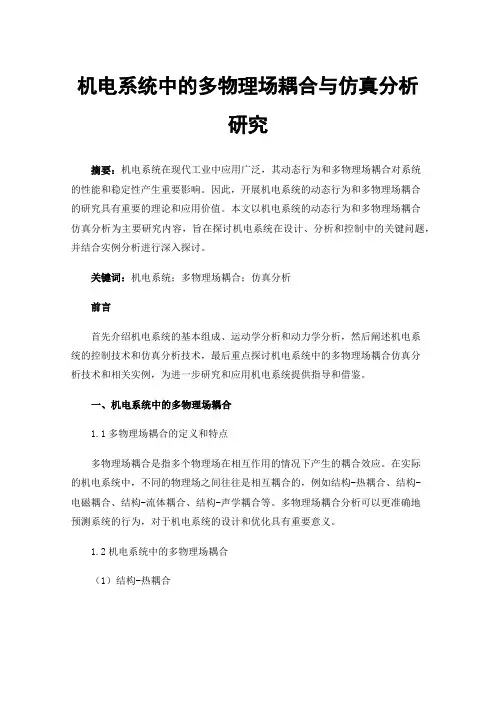

机电系统中的多物理场耦合与仿真分析研究摘要：机电系统在现代工业中应用广泛，其动态行为和多物理场耦合对系统的性能和稳定性产生重要影响。

因此，开展机电系统的动态行为和多物理场耦合的研究具有重要的理论和应用价值。

本文以机电系统的动态行为和多物理场耦合仿真分析为主要研究内容，旨在探讨机电系统在设计、分析和控制中的关键问题，并结合实例分析进行深入探讨。

关键词：机电系统；多物理场耦合；仿真分析前言首先介绍机电系统的基本组成、运动学分析和动力学分析，然后阐述机电系统的控制技术和仿真分析技术，最后重点探讨机电系统中的多物理场耦合仿真分析技术和相关实例，为进一步研究和应用机电系统提供指导和借鉴。

一、机电系统中的多物理场耦合1.1多物理场耦合的定义和特点多物理场耦合是指多个物理场在相互作用的情况下产生的耦合效应。

在实际的机电系统中，不同的物理场之间往往是相互耦合的，例如结构-热耦合、结构-电磁耦合、结构-流体耦合、结构-声学耦合等。

多物理场耦合分析可以更准确地预测系统的行为，对于机电系统的设计和优化具有重要意义。

1.2机电系统中的多物理场耦合（1）结构-热耦合机械结构在热载荷下的变形和热应力分析是结构-热耦合分析的重点。

例如，汽车引擎的缸体在高温环境下会出现膨胀和热应力，因此需要进行结构-热耦合分析，以保证其可靠性和性能。

（2）结构-电磁耦合在机电系统中，电磁场与机械结构之间的相互作用可能会引起结构振动和噪声等问题。

例如，电动汽车的电机振动和噪声问题就与结构-电磁耦合密切相关，需要进行多物理场耦合分析来解决。

（3）结构-流体耦合在涉及流体的机电系统中，流体与机械结构之间的相互作用也是一个重要的多物理场耦合问题。

例如，风力发电机的旋转叶片受到气动载荷的作用，需要进行结构-流体耦合分析来预测其振动和疲劳寿命等。

（4）结构-声学耦合机械结构在声波作用下的响应也是一个重要的多物理场耦合问题。

例如，航空发动机的噪声问题需要进行结构-声学耦合分析，以降低噪声水平并提高发动机性能。

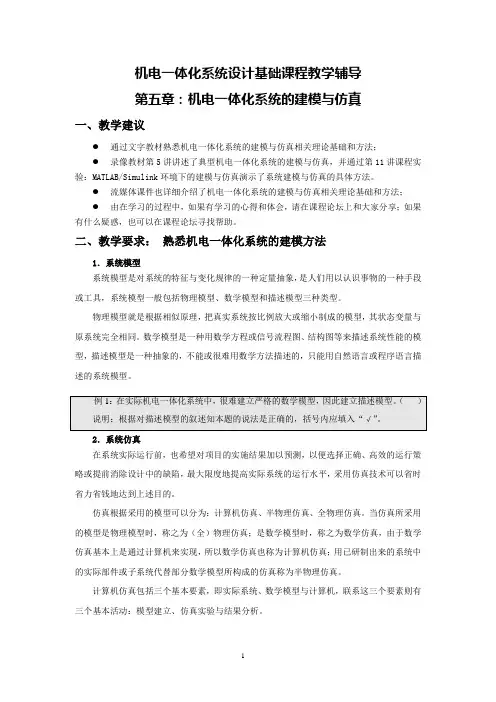

机电一体化系统设计基础课程教学辅导第五章：机电一体化系统的建模与仿真一、教学建议●通过文字教材熟悉机电一体化系统的建模与仿真相关理论基础和方法；●录像教材第5讲讲述了典型机电一体化系统的建模与仿真，并通过第11讲课程实验：MATLAB/Simulink环境下的建模与仿真演示了系统建模与仿真的具体方法。

●流媒体课件也详细介绍了机电一体化系统的建模与仿真相关理论基础和方法；●由在学习的过程中，如果有学习的心得和体会，请在课程论坛上和大家分享；如果有什么疑惑，也可以在课程论坛寻找帮助。

二、教学要求：熟悉机电一体化系统的建模方法1．系统模型系统模型是对系统的特征与变化规律的一种定量抽象，是人们用以认识事物的一种手段或工具，系统模型一般包括物理模型、数学模型和描述模型三种类型。

物理模型就是根据相似原理，把真实系统按比例放大或缩小制成的模型，其状态变量与原系统完全相同。

数学模型是一种用数学方程或信号流程图、结构图等来描述系统性能的模型，描述模型是一种抽象的，不能或很难用数学方法描述的，只能用自然语言或程序语言描述的系统模型。

2．系统仿真在系统实际运行前，也希望对项目的实施结果加以预测，以便选择正确、高效的运行策略或提前消除设计中的缺陷，最大限度地提高实际系统的运行水平，采用仿真技术可以省时省力省钱地达到上述目的。

仿真根据采用的模型可以分为：计算机仿真、半物理仿真、全物理仿真。

当仿真所采用的模型是物理模型时，称之为（全）物理仿真；是数学模型时，称之为数学仿真，由于数学仿真基本上是通过计算机来实现，所以数学仿真也称为计算机仿真；用已研制出来的系统中的实际部件或子系统代替部分数学模型所构成的仿真称为半物理仿真。

计算机仿真包括三个基本要素，即实际系统、数学模型与计算机，联系这三个要素则有三个基本活动：模型建立、仿真实验与结果分析。

3．机电一体化系统的数学模型机电一体化系统属多学科交叉领域，可通过仿真手段进行分析和设计，而机电一体化系统的计算机仿真是建立在其数学模型基础之上，因此需要首先用数学形式描述各类系统的运动规律，即建立它们的数学模型。

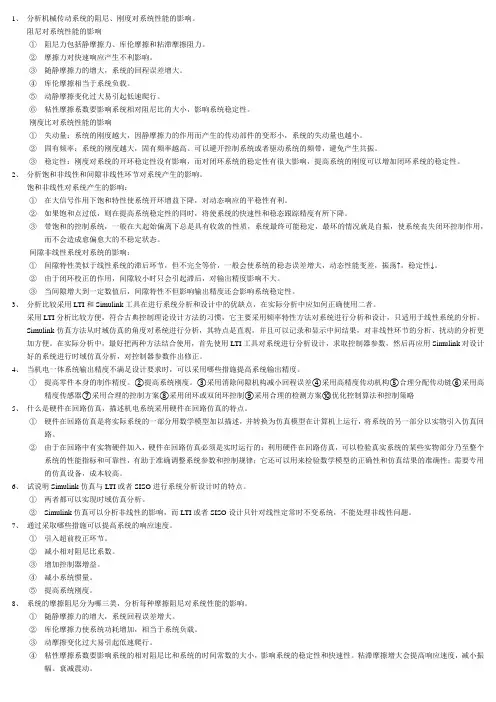

1、分析机械传动系统的阻尼、刚度对系统性能的影响。

阻尼对系统性能的影响①阻尼力包括静摩擦力、库伦摩擦和粘滞摩擦阻力。

②摩擦力对快速响应产生不利影响。

③随静摩擦力的增大，系统的回程误差增大。

④库伦摩擦相当于系统负载。

⑤动静摩擦变化过大易引起低速爬行。

⑥粘性摩擦系数要影响系统相对阻尼比的大小，影响系统稳定性。

刚度比对系统性能的影响①失动量：系统的刚度越大，因静摩擦力的作用而产生的传动部件的变形小，系统的失动量也越小。

②固有频率：系统的刚度越大，固有频率越高。

可以避开控制系统或者驱动系统的频带，避免产生共振。

③稳定性：刚度对系统的开环稳定性没有影响，而对闭环系统的稳定性有很大影响，提高系统的刚度可以增加闭环系统的稳定性。

2、分析饱和非线性和间隙非线性环节对系统产生的影响。

饱和非线性对系统产生的影响：①在大信号作用下饱和特性使系统开环增益下降，对动态响应的平稳性有利。

②如果饱和点过低，则在提高系统稳定性的同时，将使系统的快速性和稳态跟踪精度有所下降。

③带饱和的控制系统，一般在大起始偏离下总是具有收敛的性质，系统最终可能稳定，最坏的情况就是自振，使系统丧失闭环控制作用，而不会造成愈偏愈大的不稳定状态。

间隙非线性系统对系统的影响：①间隙特性类似于线性系统的滞后环节，但不完全等价，一般会使系统的稳态误差增大，动态性能变差，振荡↑，稳定性↓。

②由于闭环校正的作用，间隙较小时只会引起滞后，对输出精度影响不大。

③当间隙增大到一定数值后，间隙特性不但影响输出精度还会影响系统稳定性。

3、分析比较采用LTI和Simulink工具在进行系统分析和设计中的优缺点，在实际分析中应如何正确使用二者。

采用LTI分析比较方便，符合古典控制理论设计方法的习惯，它主要采用频率特性方法对系统进行分析和设计，只适用于线性系统的分析。

Simulink仿真方法从时域仿真的角度对系统进行分析，其特点是直观，并且可以记录和显示中间结果，对非线性环节的分析、扰动的分析更加方便。

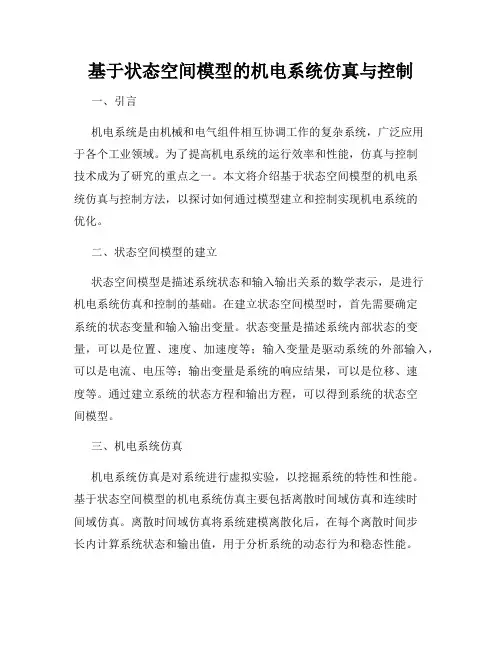

基于状态空间模型的机电系统仿真与控制一、引言机电系统是由机械和电气组件相互协调工作的复杂系统，广泛应用于各个工业领域。

为了提高机电系统的运行效率和性能，仿真与控制技术成为了研究的重点之一。

本文将介绍基于状态空间模型的机电系统仿真与控制方法，以探讨如何通过模型建立和控制实现机电系统的优化。

二、状态空间模型的建立状态空间模型是描述系统状态和输入输出关系的数学表示，是进行机电系统仿真和控制的基础。

在建立状态空间模型时，首先需要确定系统的状态变量和输入输出变量。

状态变量是描述系统内部状态的变量，可以是位置、速度、加速度等；输入变量是驱动系统的外部输入，可以是电流、电压等；输出变量是系统的响应结果，可以是位移、速度等。

通过建立系统的状态方程和输出方程，可以得到系统的状态空间模型。

三、机电系统仿真机电系统仿真是对系统进行虚拟实验，以挖掘系统的特性和性能。

基于状态空间模型的机电系统仿真主要包括离散时间域仿真和连续时间域仿真。

离散时间域仿真将系统建模离散化后，在每个离散时间步长内计算系统状态和输出值，用于分析系统的动态行为和稳态性能。

连续时间域仿真则是直接求解系统的微分方程，得到系统的时间响应，用于研究系统的动态特性。

四、机电系统控制机电系统控制旨在通过控制器对机电系统进行操作，实现期望的控制效果。

基于状态空间模型的机电系统控制主要分为反馈控制和前馈控制两种方法。

反馈控制基于系统输出与期望输出之间的误差，通过调节系统的输入信号进行校正，使系统的输出与期望输出趋于一致。

前馈控制则直接根据输入信号与期望输出的关系，设计控制器输出信号，以预测期望输出并实现跟踪控制。

五、仿真与控制实例为了具体展示基于状态空间模型的机电系统仿真与控制方法，以电动机控制为例进行说明。

首先建立电动机的状态空间模型，包括电机的电流和转速等状态变量，以及输入的电压和输出的转矩等。

然后通过仿真对电动机进行性能分析，例如转速和输出转矩的响应时间、稳定性等。

机电系统的模拟仿真与分析电子与电气工程是现代科技领域中至关重要的学科之一。

随着科技的不断发展，机电系统的模拟仿真与分析在电子与电气工程中扮演着重要的角色。

本文将探讨机电系统的模拟仿真与分析的意义、方法以及应用。

一、机电系统的模拟仿真与分析的意义机电系统是由电气设备和机械设备组成的复杂系统，广泛应用于各个领域，如工业制造、交通运输、能源等。

通过对机电系统进行模拟仿真与分析，可以帮助工程师更好地理解系统的运行原理和性能特点，提前发现潜在问题，优化设计方案，提高系统的可靠性和效率。

二、机电系统的模拟仿真与分析的方法1. 建立数学模型：首先，需要对机电系统进行建模，将其抽象成数学方程或模型。

这一步骤需要对系统的结构、参数、工作原理等进行深入的了解和分析。

常用的建模方法包括等效电路法、微分方程法、状态空间法等。

2. 选择仿真工具：在建立数学模型之后，需要选择合适的仿真工具进行仿真分析。

目前市场上有很多专业的仿真软件，如MATLAB、Simulink、ANSYS等。

这些软件提供了丰富的模型库和仿真工具，能够辅助工程师进行系统的仿真分析。

3. 进行仿真实验：通过仿真软件，可以对机电系统进行各种仿真实验。

例如，可以模拟不同工况下系统的运行情况，分析系统的响应特性、能耗、稳定性等。

仿真实验可以帮助工程师更好地理解系统的性能，并进行参数优化和设计改进。

4. 分析仿真结果：在进行仿真实验后，需要对仿真结果进行分析和评估。

通过对仿真结果的分析，可以了解系统的优势和不足之处，找出问题所在，并提出改进措施。

这一步骤需要运用工程知识和经验，结合仿真结果进行综合分析。

三、机电系统的模拟仿真与分析的应用机电系统的模拟仿真与分析在实际工程中有着广泛的应用。

以下是几个常见的应用领域：1. 工业制造：在工业制造领域，机电系统的模拟仿真与分析可以帮助工程师优化生产线的布局和运行参数，提高生产效率和产品质量。

通过仿真实验，可以模拟不同工况下的生产线运行情况，分析瓶颈和优化方案，提高生产线的整体性能。

机电一体化系统的建模与仿真技术研究机电一体化系统是由机械、电子、控制、软件等多个领域组成的智能系统，在现代工业领域中得到了越来越广泛的应用。

机电一体化系统具有高度的智能化、机动化和自动化特点，使现代机械设备不断地朝着高速度、高精度、高质量和高效能的方向发展，成为生产力的重要支撑。

机电一体化系统的建模与仿真技术是现代化机械设计的重要手段之一，其目的是通过计算机仿真来验证机械系统的设计和功能，从而提高机械系统的可靠性和性能。

机电一体化系统的建模与仿真技术涉及到机械、电子、控制、软件等多个领域，需要采用多学科的知识和技术来解决问题。

机电一体化系统的建模方法主要有物理建模、系统建模和行为建模三种。

物理建模主要是通过解析方法或模型法来描述、建立机械系统的物理模型，即将系统模型化为组成其系统的基本部件，通过连接及约束关系组成完整的系统模型。

系统建模是将机械系统分解为各个部件，建立系统的框图，并通过框图来描述各个部件之间的关系和信号传递。

行为建模是通过对系统的运动规律、逻辑关系和控制策略等进行描述来建立系统的行为模型。

机电一体化系统的仿真方法主要有数学仿真、逻辑仿真和动态仿真三种。

数学仿真是运用计算机数值计算的方法，用算法对模型进行数学求解，从而得出系统的运行情况。

逻辑仿真是根据系统的逻辑关系和控制策略建立系统的逻辑模型，通过模拟系统的控制过程来验证系统的控制能力。

动态仿真是将机械系统的动态运动、工作过程进行全过程的仿真模拟，通过动态仿真来验证系统的性能。

在机电一体化系统的建模与仿真技术中，多学科的知识和技术是不可或缺的。

机械设计工程师需要在设计机械系统时掌握机械、材料、力学等相关知识，通过物理建模建立机械系统的物理模型，并通过计算机进行数学仿真和动态仿真。

电子工程师需要掌握电子、电路、信号等知识，通过逻辑建模建立系统的逻辑模型，并通过逻辑仿真验证系统的控制策略和控制能力。

控制工程师需要掌握控制算法、控制方法等知识，通过行为建模建立系统的行为模型，并通过数学仿真和动态仿真验证系统的运行效果。

机电一体化系统的建模与仿真机电一体化系统是近年来工业自动化发展的一个重要方向，它将机械、电气、电子、计算机等多个学科有机结合，实现了产品的智能化和高效化。

在机电一体化系统的设计和开发过程中，建模与仿真是非常关键的一环。

本文将探讨机电一体化系统的建模与仿真的重要性、方法和应用。

一、机电一体化系统建模的重要性1. 减少开发成本和时间：通过建模与仿真，可以在产品实际制造之前发现问题和缺陷，减少开发过程中的试错成本和时间。

同时，可以在虚拟环境中对系统进行优化，提高产品的性能和质量。

2. 提高系统可靠性：通过建模与仿真，可以深入分析系统的运行过程，预测出潜在的故障和问题，并进行针对性的优化。

这样可以提高系统的可靠性和稳定性，减少故障率和维修成本。

3. 优化系统性能：建模与仿真可以帮助工程师在设计阶段进行多种方案的比较和评估，找出最优解决方案。

通过对系统进行仿真和测试，可以预测系统在不同工况下的性能，并进行优化调整，以实现更好的工作效果。

二、机电一体化系统建模与仿真的方法1. 建模方法（1）物理模型：通过对机电一体化系统的结构、元件和工作原理进行建模，可以快速构建一个具有物理实际意义的模型。

采用物理模型可以更好地反映系统的实际情况，但是建模过程相对较复杂。

（2）数据驱动模型：通过收集和分析大量的实验数据，利用统计学和机器学习等方法建立数学模型。

数据驱动模型可以根据实际数据自动调整和更新，适用于一些复杂的非线性系统。

2. 仿真方法（1）数学仿真：利用计算机进行大规模的数值计算，对系统进行仿真模拟。

数学仿真可以基于系统的物理模型和数学模型，通过输入不同的参数和条件，模拟系统在不同工况下的运行状态，预测系统的性能指标。

（2）软件仿真：通过专门的软件工具，如MATLAB、Simulink等进行系统建模和仿真。

这些软件提供了丰富的模型库和仿真环境，可以方便地进行建模和仿真分析。

同时，软件仿真还可以与物理实验相结合，进行混合仿真，提高仿真的准确性。

机电耦合系统动力学建模与仿真⑴摘要：针对高速电主轴系统貝有复杂机电系统的特点，提出对高速电主轴系统进行机电耦合分析的观点通过分析高速电主轴电动机一主轴子系统的结构及其耦令情况，得到了该子系统的机电耦合关系框图，并建立其物理模型基丁•机电系统分析动力学理论，采用变分原理法，应用拉格朗口方程建立电动机一主轴子系统的电压方程和机械运动方程，将两组方程联立得到与该子系统物理模型相对应的数学模型，导出子系统的动力学方程，为进一步研究高速电主轴系统的机电耦合动力学性能提供理论基础。

一、背景介绍机械动力学系统与电气系统在很多地方有柑同的数学模型，在匸程实际问题中常常同时伴随着机械元件和电器元件出现在同一个系统中，这样便产生了机电耦合系统。

机电耦合系统是机械过程与电磁过程相互作用、相互联系的系统，它的主要特征足机械能与电磁能的转换现象普遍存在于各类机电系统中，任何机电耦介系统都是由机械系统、电磁系统和联系-:者的耦合电磁场组成。

通常机电耦合系统的频率和运动速度较低，因而电磁辐射可以忽略不计⑶。

但当频率或速度提高到一定程度时，电磁辐射的作用就不能再被忽略，在对系统进行动力学分析时，需要考虔系统中存在的各种机电耦合关系；丕研究机电耦合效应时，建立耦介动力学方程，就成为机电系统动力学建模、动态设计与分析、工况监测与预报、故障诊断过程中必须解决的关键问题【4】。

二、数学模型的建立以直流伺服电动机（图1-1示）为例，建立主轴系统的机电耦合动力学模型。

图直流伺服电动机令基本原理：宜流伺服电机足由定子和转于构成，定子中有励磁线圈提供磁场，转子中何电枢线圈，在一定磁场力的作用卜，通过改变电枢线圏的电流可以改变电机的转速【5】，卜•左图所示直流伺服电机的原理图。

主要的技术参数： &电枢电阻La 电枢电感。

u a 电枢外电压％电枢电动势。

if 励硯电流i,电枢电流。

T 电机转矩。

J 电机转子转动惯量。

图1-2直流伺服电机的原理图c 电机和负裁的粘性阻尼系数。

机电一体化系统设计与仿真随着科技的不断发展，机电一体化系统的设计与仿真成为了各个领域重要的应用。

机电一体化系统指的是在机械和电子方面的相互作用中融合的系统，它的研发涵盖了机械、电子、控制等多个学科。

在工业化领域，机电一体化系统的使用可以有效地简化生产流程，提升生产效率，减少了不必要的人力和时间成本。

本文将针对机电一体化系统的设计与仿真进行探讨。

一、机电一体化系统的结构设计机电一体化系统的结构设计是机电一体化系统的基础，通常由机械结构和电气元件两部分组成。

机械结构是机电一体化系统的主体，包括传动部分、载体部分和功能部分。

它主要由零部件和装配结构组成，其中零部件通常具有自身的机械特性，如刚度、热膨胀系数等。

电气元件作为机电一体化系统中不可或缺的一部分，负责控制和传输信号，包括传感器、执行器、电源和信号采集器等。

在机电一体化系统的结构设计中，应当考虑系统的尺寸、重量、可靠性、可维护性、成本和使用寿命等方面。

二、机电一体化系统的控制设计机电一体化系统的控制设计是机电一体化系统中非常重要的一环，控制系统是整个机电一体化系统的大脑。

控制系统主要由软件和硬件组成，其中软件部分包括嵌入式系统和PC机，而硬件部分则包括控制板、开发板、测试板和扩展板等。

机电一体化系统的控制设计需要综合地考虑控制策略、数据通信和数据处理等方面，为整个机电一体化系统提供有力的保障。

三、机电一体化系统的仿真设计机电一体化系统的仿真设计是机电一体化系统中非常必要的一环，仿真技术可以帮助我们列举各种可能的系统问题，小范围内进行测试，有效的减少在系统设计和调试阶段中的成本和时间浪费，为实际应用提供有力的支持。

三维建模和仿真模拟是机电一体化系统仿真设计中的关键技术，模拟结果和实际情况有很好的吻合度，可以给我们提供重要的数据和实验。

四、机电一体化系统设计的局限性与展望随着机电一体化技术的不断发展，机电一体化系统的设计和仿真技术不断得到提升，但是施行机电一体化系统的实际操作还需要克服一系列局限性。

机电控制系统仿真报告
机电控制系统仿真报告
1. 引言
机电控制系统是由机械设备和电气控制系统组成的一种复杂系统。

为了提高机电控制系统的性能和效率，我们选择了仿真方法来验证和优化控制参数。

本报告将介绍我们仿真的研究内容和结果。

2. 研究内容
我们选取了一个典型的机电控制系统——直流电机驱动的位置控制系统作为研究对象。

该系统由直流电机、编码器、驱动器和控制器组成。

我们主要研究了位置控制器参数的选择和电机转速的响应。

3. 研究方法
为了仿真该机电控制系统，我们使用了MATLAB/Simulink软件工具。

该工具提供了丰富的模块库和仿真环境，可以方便地搭建机电控制系统模型并进行仿真分析。

4. 研究结果
我们首先选择了几组不同的位置控制器参数进行仿真。

通过对比不同参数下系统的响应曲线，我们发现某些参数组合能够显著提高系统的稳定性和响应速度。

接着，我们分别改变电机输入端的转矩和负载惯量，观察电机转速的响应情况。

仿真结果显示，在一定范围内，电机的转速与负载情况呈线性关系，并且转矩越大，转速越慢。

5. 结论与展望
通过仿真分析，我们得出了一些结论：合理选择位置控制器参数可以改善机电控制系统的性能；电机转速与负载情况呈线性关系。

未来，我们将进一步完善仿真模型，探索其他因素对机电控制系统的影响，并通过仿真优化参数和控制策略，进一步提升系统的性能。
