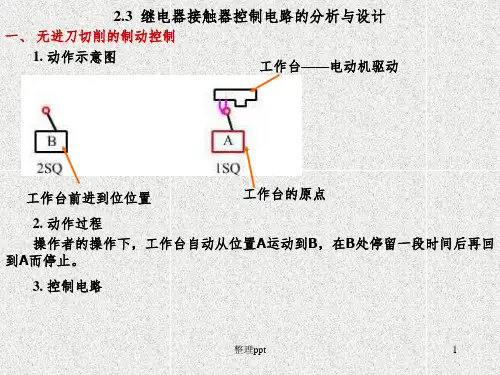

实验4 继电器接触器控制电路

继电接触器操控电路_继电器操控沟通接触器_继电器与接触器操控电1.试剖析如图所示电路的作业原理（图中只画出了操控电路）。

该电路是电动机既能点动又能连续作业的操控电路。

当按下主张按钮时，的常闭触点先断开，堵截了自锁电路，使自锁电路不起作用。

当SB2的常开触点闭合后，接触器KM线圈通电，KM主触点闭合，电动机作业。

一旦开释SB2，则常开触点先断开，使KM线圈失电，电动机停转，KM自锁触点断开，堵截自锁电路，这时SB2常闭触点即便闭合，KM线圈也不能通电。

所以SB2只能用作点动操控。

操控电动机连续作业的是主张按钮SB3。

按下SB3，接触器KM线圈通电，KM主触点闭合，电动机作业，自锁触点KM闭合，与SB2的常闭触点一同将SB3短接，起到了自锁作用，可使电动机连续作业。

2.在如图所示的正回转操控电路中有多处差错，请指犯差错并阐明应怎样改正。

（1）主电路中接触器KMR的C相主触点的电动机一端错接在A相，应改接到C相热继电器的上方。

不然接触器KMR 合上时，将构成B、C相间短路。

（2）操控电路的电源端均应接在接触器主触点的上方，不然接触器未合上时操控电路亦无法接通。

别的，操控电路电源端应跨接在恣意两相的电源线上，如两头都接在同一相上，则操控电路不能作业。

(3)回转主张按钮SBR的电源端应接到连续按钮SB1的右端，不然SB1按下时，回转操控电路不起操控作用。

(4)正转主张按钮SBF应与正转自锁触点KMF并联，原线路中未加正转自锁触点KMF，应予补上。

不然正转时只能点动。

(5)回转主张按钮SBR所并联的自锁触点应为KMR，而不是KMF，应予改正。

(6)正转及回转操控电路中的常闭互锁触点用反了，即在KMF线圈中应串联KMR的互锁触点，在KMR的线圈中应串联KMF的互锁触点，不然接触器线圈将无法通电。

3.有两台三相鼠笼式异步电动机，由一组启停按钮操作，但恳求榜首台电动机主张后第二台电动机能延时主张。

画出契合上述恳求的操控电路，并简述其作业进程。

实验五继电器接触器控制电路一、实验目的1、了解三相异步电动机的结构，熟悉其使用方法；2、了解基本控制电器的主要结构和动作原理，掌握其在控制电路中的作用；3、掌握几种典型控制环节。

4、培养连接、检查和操作控制电路的能力。

二、预习要求1、预习有关低压电器和继电接触控制的有关知识。

2、看懂电动机的正反转控制电路，了解各触点及其它元件的作用。

3、了解实验设备、低压电器型号及使用方法。

三、实验内容及步骤1、三相异步电动机的认识与检查（1）从外观上熟悉三相异步电动机的基本结构形式；观察电动机上的铭牌数据；根据实验室电源等级，判断电动机的额定接线方法应是△形接法还是Y形接法。

（2）观察和熟悉接触器、热继电器、时间继电器、按钮等电器的主要结构，分清各种触点、控制线圈、发热元件的接线插孔及面板符号。

2、三相异步电动机的直接启动控制（1）图5-1为电动机直接启动电路图，按图接线。

先接主回路，后接控制电路。

（2）检查接线是否有误，对照原理图，按接线顺序复查一遍。

检查无误后，合上电源刀闸开关Q，按下启动按钮SB2，待电机达到稳定转速后，按动SB1停车，观察接触器和电机的工作情况。

如果发现电动机或接触器声音异常，应立即关闭总电源，然后分析故障原因。

3、三相异步电动机的正、反转控制按图5-2所示接好实验控制线路图，检查方法同上。

一定要确保主电路正确无误，然后才可合闸实验。

依次按下正转、停止、反转、停止按钮，观察接触器的工作情况和电动机转向的变化。

4、在实验3的基础上加机械互锁，实现不停车可以直接反转。

5、设计型实验（选做）——三相异步电动机的周期性往复启停控制画出主电路和控制电路，交与老师审查后方可进行实验。

控制功能要求：一台三相异步电动机，按启动按钮电机启动，转动5s后自动停止，停止7s后又自动启动，如此反复运行，直到手动停止为止。

用一个60W/220V的灯泡指示电机的运行。

四、注意事项1、首先要认清接线板上线圈、触点的符号和端子，再进行接线，以防短路；2、必须遵守“先接线，后合闸”和“先拉闸，后接线”的安全操作规则；3、启动电动机时，密切注视电动机工作是否正常，若发现电动机有“嗡嗡”声或不转等异常现象，应马上拉闸，排除故障。

继电接触器控制电路实验一、实验目的1．本实验为设计性实验，通过实验了解常用低压电器的功能，熟悉一些最基本的控制线路和构成原理。

2．根据生产工艺要求，设计控制方案并在实验装置上实现。

二、设计任务和要求1．卧铣床主轴电机控制系统(1)控制对象：有两台三相异步电动机，M1拖动一个油泵，作为机床润滑系统的动力，单向运转即可；M2为主轴电机，要求能正反转运行。

(2)控制要求：整个系统只有Ml起动后，M2才可能起动；要停车时，只有M2先停车，Ml才可能停转，即实现顺序控制。

M2具有正反转功能，正反转的转换不可直接进行，必须先停车，再反转。

M2的每次起动(不论正转或反转)都采用Y—Δ起动。

而Y—Δ起动是由时间继电器(设定延时时间为5s)自动转换的。

三、实验设备表8-1 实验设备表四、提示1．设计思路卧铣床主轴电机控制系统。

用四只交流接触器分别控制正、反转及Y接Δ接。

若某接触器(如KM l正转)的辅助触头不够用，可选择与其功能相同的接触器触头来代用(如KM4三角接法接触器)。

2．简要说明设计继电控制系统时，首先要了解课题(即生产工艺)对控制系统的要求，还要了解生产设备的结构、工作环境和操作人员的要求等。

在进行具体线路设计时，一般先设计主电路，然后设计控制电路、信号电路及局部照明电路等。

初步设计完成后，应仔细检查线路是否符合设计要求，并尽可能使之完善与简化，最后进行电器型号和规格的选择。

继电器控制系统的一般设计方法：(1)能满足生产机械的工艺要求，按照工艺的顺序准确而可靠地工作。

(2)线路力求简单，正确合理地选用各种电器。

(3)操作、调整和检查方便。

(4)具有必要的保护装置和联锁环节，即使在误操作时，也不会发生重大事故。

(5)绘制控制原理图时，应按规定的图形符号、文字符号进行绘制。

主电路(强电部分)用粗实线画在图面的左侧或上方；控制回路(弱电部分)用细实线画在图的右侧或下方。

五、预习要求根据控制要求和控制对象及D61实验挂箱所提供的实验设备，完成所做课题控制原理图的设计。
