自动控制原理传递函数知识点总结自动控制原理是研究自动控制系统中信号传递、处理、转换等基本理论和方法的学科。
传递函数是描述线性时不变系统的数学模型，它对于分析和设计控制系统起着重要的作用。
下面将对自动控制原理中关于传递函数的知识点进行总结。
一、传递函数的定义传递函数是用来描述线性时不变系统输入-输出关系的数学函数。
对于连续时间系统，传递函数可以表示为：G(s) = Y(s) / X(s)其中，G(s)为传递函数，Y(s)为系统的输出信号，X(s)为系统的输入信号，s为复变量。
对于离散时间系统，传递函数可以表示为：G(z) = Y(z) / X(z)其中，G(z)为传递函数，Y(z)为系统的输出信号，X(z)为系统的输入信号，z为复变量。
二、传递函数的性质1. 时域特性：传递函数可以通过拉氏变换将时域的微分、积分方程转换为频域的代数方程，从而简化系统的分析和设计。
2. 稳定性：传递函数的稳定性与其极点位置有关。
当所有极点均位于左半平面时，传递函数是稳定的；当存在极点位于右半平面时，传递函数是不稳定的。
3. 零点和极点：传递函数的零点是使得传递函数为零的点，极点是使得传递函数无穷大的点。
零点和极点的位置对系统的动态性能和稳定性有重要影响。
4. 频率响应：传递函数的频率响应是指系统对不同频率输入信号的响应特性。
频率响应可以通过传递函数的频域分析获得，包括幅频特性和相频特性。
三、传递函数的常见形式1. 一阶系统传递函数：一阶系统的传递函数形式为：G(s) = K / (s + a)其中，K为传递函数的增益，a为系统的时间常数。
2. 二阶系统传递函数：二阶系统的传递函数形式为：G(s) = K / (s^2 + 2ζω_ns + ω_n^2)其中，K为传递函数的增益，ζ为阻尼比，ω_n为自然频率。
3. 传递函数的因果性：因果系统的传递函数在复平面上的极点全部位于左半平面，即Re(s) < 0。
非因果系统的传递函数在复平面上的极点存在于右半平面，即Re(s) > 0。
Automatic Control Theory自动控制理论第一章绪论自动：没有人直接参与控制：利用控制装置使某些控制量按指定规律变化自动控制：在没有人直接参与的情况下，通过控制器使被控对象或过程自动地按照预定的规律运行。
自动控制系统：由内部相互联系的部件按照一定规律组成，能够完成一定功能的有机整体。
智能控制（Intelligent Control）：模糊控制（Fuzzy Control）、遗传控制（Genetic Control）、神经控制（Neural Control）、表 1 控制理论的发展1、测量元件：传感器2、比较元件：对控制量与参考输入量进行比较，多和测量或放大元件结合在一起3、放大元件：使微弱信号具有足够的幅值和功率4、执行元件：接受偏差信号的控制产生动作，改变控制量5、校正元件：用于消除或减弱系统在控制过程中产生的震荡图 1 控制系统的组成被控量：即系统的输出，是一种被测量和被控制的量值或状态。
控制量：控制量也称操纵量，是一种由控制器改变的量值或状态，它将影响被控量的值。
通常，被控量是系统的输出量。
控制意味着对系统的被控量的值进行测量，并且使控制量作用于系统，以修正或限制测量值对期望值的偏离。
参考输入：是人为给定的，使系统具有预定性能或预定输出的激发信号，它代表输出的希望值。
故又称为给定输入、给定值、期望输出等。
反馈：将系统（或环节）的输出量经变换、处理送到系统（或环节）的输入端，称为反馈。
偏差：给定输入量与主反馈量之差。
误差：是指系统输出量的实际值与希望值之差。
系统希望值是理想化系统的输出，实际上很难达到，因而用与控制输入量有一定比例关系的信号来表示。
在单位反馈情况下，希望值就是系统的输入量，误差量就等于偏差量。
扰动：扰动是一种对系统的输出量产生不利影响的信号。
如果扰动产生在系统的内部，称为内部扰动；反之，当扰动产生在系统的外部时，则称之为外部扰动。
外部扰动也是系统的输入量。
图 2 控制系统的类别开环控制（信号单向流动）：控制装置与被控对象之间只有顺向作用而没有反向联系的控制。
自控原理填空题复习指南1.对于一个自动控制的性能要求可以概括为三个方面：稳定性、快速性、准确性。
2.反馈控制系统的工作原理是按偏差进行控制，控制作用使偏差消除或减小，保证系统的输出量按给定输入的要求变化。
3.系统的传递函数只与系统本身结构参数有关，而与系统的输入无关。
4.微分方程是时间域中的连续（填连续或离散）系统的数学模型，传递函数是复数域中连续（填连续或离散）系统的数学模型。
差分方程是时间域中的离散（填连续或离散）系统的数学模型，脉冲传递函数是z域离散（填连续或离散）系统的数学模型。
频率特性是频率域数学模型。
（此题11/12/13班只需了解连续部分）5.自动控制系统按控制方式分，基本控制方式有：开环、闭环、复合三种。
6.传递函数G(S)的拉氏反变换是系统的单位脉冲响应。
7.线性连续定常系统的稳定的充分必要条件是闭环系统特征方程的根全部具有负实部，或者闭环传递函数的极点均位于s左半平面；线性离散定常系统稳定的充分必要条件是闭环系统特征方程的根模均小于1，或者闭环传递函数的极点均位于z平面单位园内。
8. 线性连续系统的数学模型有 微分方程、传递函数、频率特性、状态空间表达式（现代部分讲解） ；线性离散系统模型有 差分方程、脉冲传递函数、状态空间表达式（现代部分讲解）） 。
9. 系统开环频率特性的低频段，主要是由 放大环节（开环增益） 环节与 微积分 环节来确定。
10. 常用研究非线性系统的方法有 相平面 与 描述函数 两种。
11. 稳定系统的开环幅相频率特性靠近（-1，j0）点的程度表征了系统的相对稳定性，它距离（-1，j0）点越 远 ，闭环系统相对稳定性就越高。
12. 频域的相对稳定性常用 相角裕度（相位裕度） 与 幅值裕度（增益裕度） 表示，工程上常用这里两个量来估算系统的时域性能指标。
13. 某单位反馈系统的开环传递函数2()(5)G S s s =+，则其开环频率特性是5(90arctan )2()(5)o w j G jw jw jw +==+，开环幅频开环对数频率特性曲线的转折频率为5rad/s 。
机电控制工程基础试卷及答案(填空和判断)填空题1. 传递函数的定义是对于线性定常系统,在初始条件为零的条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
2. 瞬态响应是系统受到外加作用激励后，从初始状态到最终或稳定状态的响应过程。
3. 判别系统稳定性的出发点是系统特征方程的根必须为负实根或负实部的复数根，即系统的特征根必须全部在复平面的左半平面是系统稳定的充要条件。
4. I 型系统G s K s s ()()=+2在单位阶跃输入下，稳态误差为 0 ，在单位加速度输入下稳态误差为 ∞ 。
5. 频率响应是系统对正弦输入稳态响应，频率特性包括幅频和相频两种特性。
6. 如果系统受扰动后偏离了原工作状态，扰动消失后，系统能自动恢复到原来的工作状态，这样的系统是(渐进)稳定的系统。
7. 传递函数的组成与输入、输出信号无关，仅仅决定于系统本身的结构和参数，并且只适于零初始条件下的线性定常系统。
8. 系统的稳态误差与输入信号的形式及系统的结构和参数或系统的开环传递函数有关。
传递函数反映系统本身的瞬态特性，与本身参数，结构有关，与输入无关；不同的物理系统，可以有相同的传递函数，传递函数与初始条件无关。
9. 如果在系统中只有离散信号而没有连续信号，则称此系统为离散(数字)控制系统，其输入、输出关系常用差分方程来描述。
10. 反馈控制系统开环对数幅频特性三频段的划分是以ωc （截止频率）附近的区段为中频段，该段着重反映系统阶跃响应的稳定性和快速性；而低频段主要表明系统的稳态性能。
11. 对于一个自动控制系统的性能要求可以概括为三个方面：稳定性、快速性和准确性。
1．.对控制系统的基本要求一般可以归纳为稳定性、快速性 和准确性。
2．.按系统有无反馈，通常可将控制系统分为 开环控制系统 和 闭环控制系统 。
3．.在控制工程基础课程中描述系统的数学模型有微分方程 、传递函数 动态结构图 频率特性等。
4．.稳态误差反映出稳态响应偏离系统希望值的程度，它用来衡量系统控制精度的程度。

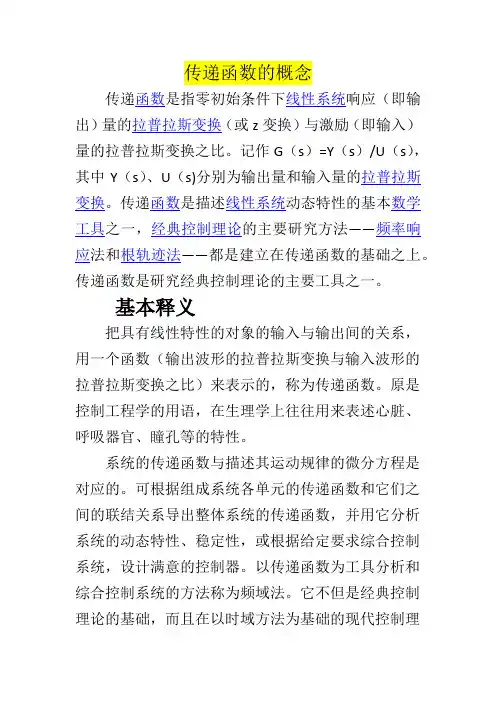

传递函数的概念传递函数是指零初始条件下线性系统响应（即输出）量的拉普拉斯变换（或z变换）与激励（即输入）量的拉普拉斯变换之比。
记作G（s）=Y（s）/U（s），其中Y（s）、U（s)分别为输出量和输入量的拉普拉斯变换。
传递函数是描述线性系统动态特性的基本数学工具之一，经典控制理论的主要研究方法——频率响应法和根轨迹法——都是建立在传递函数的基础之上。
传递函数是研究经典控制理论的主要工具之一。
基本释义把具有线性特性的对象的输入与输出间的关系，用一个函数（输出波形的拉普拉斯变换与输入波形的拉普拉斯变换之比）来表示的，称为传递函数。
原是控制工程学的用语，在生理学上往往用来表述心脏、呼吸器官、瞳孔等的特性。
系统的传递函数与描述其运动规律的微分方程是对应的。
可根据组成系统各单元的传递函数和它们之间的联结关系导出整体系统的传递函数，并用它分析系统的动态特性、稳定性，或根据给定要求综合控制系统，设计满意的控制器。
以传递函数为工具分析和综合控制系统的方法称为频域法。
它不但是经典控制理论的基础，而且在以时域方法为基础的现代控制理论发展过程中，也不断发展形成了多变量频域控制理论，成为研究多变量控制系统的有力工具。
传递函数中的复变量s在实部为零、虚部为角频率时就是频率响应。
传递函数也是《积分变换》里的概念。
对复参数s，函数f(t)*e^(-st)在（-∞，+∞）的积分，称为函数f(t)的（双边）拉普拉斯变换，简称拉氏变换（如果是在[0,+∞)内积分，则称为单边拉普拉斯变换，记作F(s)，这是个复变函数。
设一个系统的输入函数为x(t），输出函数为y(t)，则y(t)的拉氏变换Y(s)与x(t)的拉氏变换X(s)的商：W(s)=Y(s)/X(s)称为这个系统的传递函数。
传递函数是由系统的本质特性确定的，与输入量无关。
知道传递函数以后，就可以由输入量求输出量，或者根据需要的输出量确定输入量了。
传递函数的概念在自动控制理论里有重要应用。

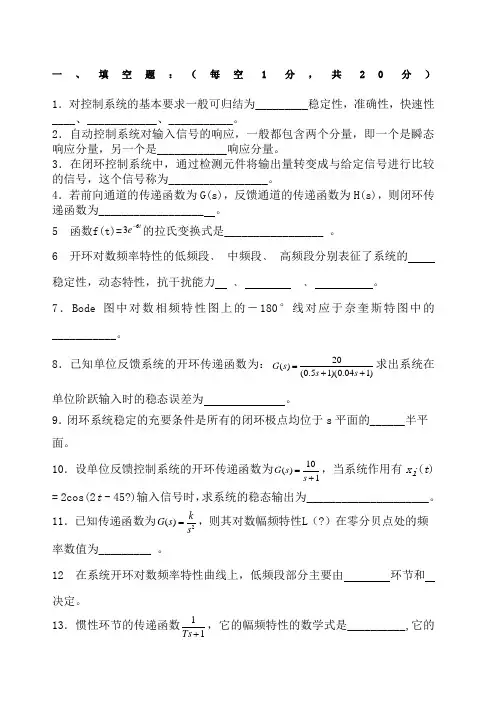

一、填空题：（每空1分，共20分）1．对控制系统的基本要求一般可归结为_________稳定性，准确性，快速性____、____________、___________。
2．自动控制系统对输入信号的响应，一般都包含两个分量，即一个是瞬态响应分量，另一个是____________响应分量。
3．在闭环控制系统中，通过检测元件将输出量转变成与给定信号进行比较的信号，这个信号称为_________________。
4．若前向通道的传递函数为G(s)，反馈通道的传递函数为H(s)，则闭环传递函数为__________________ 。
5 函数f(t)=te 63-的拉氏变换式是_________________ 。
6 开环对数频率特性的低频段﹑ 中频段﹑ 高频段分别表征了系统的稳定性，动态特性，抗干扰能力 ﹑ ﹑ 。
7．Bode 图中对数相频特性图上的－180°线对应于奈奎斯特图中的___________。
8．已知单位反馈系统的开环传递函数为：20()(0.51)(0.041)G s s s =++求出系统在单位阶跃输入时的稳态误差为 。
9．闭环系统稳定的充要条件是所有的闭环极点均位于s 平面的______半平面。
10．设单位反馈控制系统的开环传递函数为10()1G s s =+，当系统作用有x i (t ) = 2cos(2t - 45?)输入信号时，求系统的稳态输出为_____________________。
11．已知传递函数为2()k G s s=，则其对数幅频特性L （?）在零分贝点处的频率数值为_________ 。
12 在系统开环对数频率特性曲线上，低频段部分主要由 环节和 决定。
13．惯性环节的传递函数11+Ts ，它的幅频特性的数学式是__________,它的相频特性的数学式是____________________。
14．已知系统的单位阶跃响应为()1t t o x t te e --=+-，则系统的脉冲脉冲响应为__________。

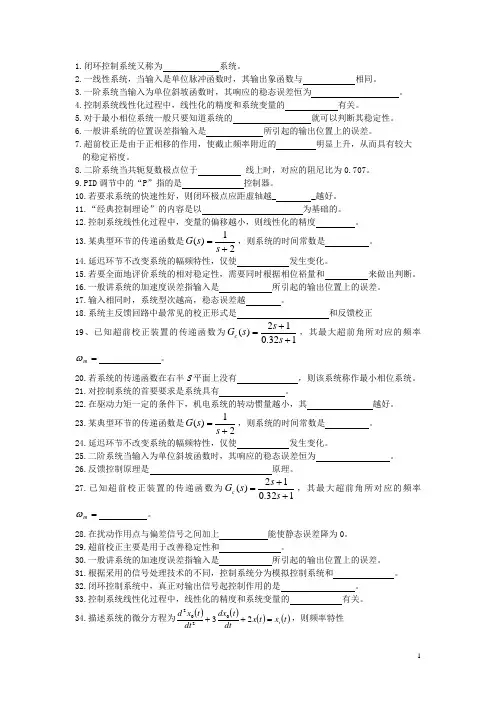

1.闭环控制系统又称为系统。
2.一线性系统，当输入是单位脉冲函数时，其输出象函数与相同。
3.一阶系统当输入为单位斜坡函数时，其响应的稳态误差恒为。
4.控制系统线性化过程中，线性化的精度和系统变量的有关。
5.对于最小相位系统一般只要知道系统的就可以判断其稳定性。
6.一般讲系统的位置误差指输入是所引起的输出位置上的误差。
7.超前校正是由于正相移的作用，使截止频率附近的明显上升，从而具有较大的稳定裕度。
8.二阶系统当共轭复数极点位于线上时，对应的阻尼比为0.707。
9.PID调节中的“P”指的是控制器。
10.若要求系统的快速性好，则闭环极点应距虚轴越_ _越好。
11.“经典控制理论”的内容是以为基础的。
12.控制系统线性化过程中，变量的偏移越小，则线性化的精度。
13.某典型环节的传递函数是，则系统的时间常数是。
46.乃氏图中当ω等于剪切频率时，相频特性距-π线的相位差叫。
47. 系统的稳态误差和稳态偏差相同。
48.滞后校正是利用校正后的作用使系统稳定的。
49.二阶系统当共轭复数极点位于±45︒线上时，对应的阻尼比为。
50.远离虚轴的闭环极点对的影响很小。
51.自动控制系统最基本的控制方式是。
52.控制系统线性化过程中，变量的偏移越小，则线性化的精度。
53.传递函数反映了系统内在的固有特性，与无关。
54.实用系统的开环频率特性具有的性质。
55.描述系统的微分方程为，则其频率特性。
56.输入相同时，系统型次越高，稳态误差越。
57.系统闭环极点之和为。
58.根轨迹在平面上的分支数等于。
59.为满足机电系统的高动态特性，机械传动的各个分系统的应远高于机电系统的设计截止频率。
60.若系统的传递函数在右半S平面上没有，则该系统称作最小相位系统。
61.一线性系统，当输入是单位脉冲函数时，其输出象函数与相同。
62.输入信号和反馈信号之间的比较结果称为。
63.对于最小相位系统一般只要知道系统的就可以判断其稳定性。
自动控制原理解答题1.所谓自动控制原理是指在没有人直接参与的情况下，利用外加的设备或装置（控制装置或控制器，使机器，设备或生产过程（统称被控对象）的某个工作状态，或参数（被控量）自动地按照预定的规律运行）2.开环控制方式是指控制装置与被控对象之间只有顺向作用而没有反向联系的控制过程。
3.闭环控制方式是指控制装置与被控对象既有顺向作用又有反向联系的控制过程。
4.对自动控制系统的基本要求为稳定性，快速性和准确性，即稳准快的要求。
5.线性定常系统的传递函数，定义为零初始条件下，系统输出量的拉氏变换与输入量的拉氏变换之比。
典型输入信号6.上升时间tr指响应从终值10%上升到终值90%所需要的时间；对于有振荡的系统，亦可定义为响应从零第一次上升到终值所需的时间。
上升时间是系统响应速度的一种度量，上升时间越短响应速度越快。
峰值时间tp：指响应超过其终值到达第一个峰值所需的时间调节时间ts：指响应到达并保持在终值+5%内所需的最短时间超调量σ%：指响应的最大偏移量c(tp)与终值c(∞)向差与终值c(∞)比的百分数，即σ%=c(tp)-c(∞)/c(∞) *100%7.φ(s)=C(s)/R(s)=Wn2/(S2+2зWnS+Wn2)--------------P72页8.在改善二阶系统性能的方法中，比例微分控制和测速反馈控制是两种常用的方法。
9.在所有闭环极点中，距虚轴最近的极点周围没有闭环零点，而其他闭环极点又远离虚轴。
那么距离虚轴最近的闭环极点所对应的响应分量，随时间的推移衰减缓慢，在系统的时间响应过程中起主导作用，这样的闭环极点就称为闭环主导极点。
10.线性系统稳定的充分必要条件是：闭环系统特征方程的所有根均具有负实部：或者说，闭环传递函数的极点均位于S 左半平面。
11.阶跃输入作用下：e ss(∞)=R/（1+Kp）-------------P104~10612.为了减小或消除系统在输入信号和扰动作用下的稳态误差，可以采用以下措施（1）增大系统开环增益或扰动作用点之前系统的前向通道增益。
自动控制原理知识点总结一、数学模型与传递函数1.系统的数学模型：数学模型是通过建立系统的数学方程来描述系统的物理特性和行为规律。
2.传递函数：传递函数是描述系统的输入和输出之间关系的函数，它是系统的拉普拉斯变换的比值。
二、系统的稳定性1.稳定性的概念：系统的稳定性是指系统在给定条件下的输出是否能够始终收敛到一个有限的范围内。
2.稳定性判据：稳定性可以通过判断系统的极点位置来确定，例如极点都位于左半平面时系统是稳定的。
3. 稳定性分析方法：常用的稳定性分析方法有根轨迹法、Nyquist稳定判据和Bode稳定判据。
三、系统的时间响应1.系统的单位冲击响应：单位冲击响应是系统对冲激信号的输出响应，它可以通过拉普拉斯变换和反变换求得。
2.系统的单位阶跃响应：单位阶跃响应是系统对阶跃信号的输出响应，它可以通过拉普拉斯变换和反变换求得。
3.响应特性参数：常用的响应特性参数有时间常数、峰值时间、峰值幅值、上升时间、超调量和稳态误差等。
四、控制系统的单一闭环反馈1.开环系统与闭环系统：开环系统是指没有反馈路径的系统，闭环系统是指存在反馈路径的系统。
2.单位负反馈控制系统：单位负反馈控制系统是指闭环系统中反馈信号与输入信号的比例为-1的系统。
3.闭环系统的稳态误差：稳态误差是指系统在达到稳定状态后，输出与期望输出之间的偏差。
4.稳态误差的计算和减小方法：可以通过增大控制增益、引入积分环节或者采用预估控制来减小稳态误差。
五、PID控制器1.PID控制器的结构和原理：PID控制器是由比例环节、积分环节和微分环节组成的控制器。
比例环节根据当前误差来调节输出，积分环节根据累积误差来调节输出，微分环节根据误差变化率来调节输出。
2.PID调节器参数整定方法：常用的整定方法有经验整定法、频域法和模拟优化等。
六、根轨迹法1.根轨迹的概念和性质：根轨迹是描述系统极点运动规律的图形,它是由系统的传递函数特征方程的根随一个参数的改变轨迹而形成的。
传递函数是什么是传递函数？传递函数是控制工程中的一个重要概念，用于描述一个系统对输入信号的响应方式。
它可以通过数学形式表达，并用于分析和设计控制系统。
传递函数描述了系统的输入和输出之间的关系，可以帮助我们理解和预测系统的行为。
传递函数通常用H(s)或G(s)表示，其中s是拉普拉斯变换中的复变量，则传递函数可以写成H(s) = Y(s)/X(s)，其中Y(s)是输出信号的拉普拉斯变换，X(s)是输入信号的拉普拉斯变换。
传递函数的形式可以是有理多项式，也可以是更复杂的形式。
传递函数的性质传递函数具有许多重要的性质，下面列举了一些常见的性质：1. 线性性质传递函数具有线性性质，即对于系统的输入信号和输出信号的线性组合，其输出信号等于对应的输入信号分别经过系统得到的输出信号的线性组合。
这个性质使得我们能够按照信号的性质对系统进行分析。
2. 时不变性传递函数具有时不变性，即系统对于输入信号的响应与时间无关。
这意味着输入信号的时间平移不会影响系统的输出信号。
这个性质使得我们能够通过分析系统对于不同时刻的输入信号的响应来了解系统的特性。
3. 因果性传递函数具有因果性，即系统的输出信号只依赖于此前的输入信号，而不依赖于未来的输入信号。
这意味着系统的输出信号不会在输入信号到达之前出现，并且对于同一时刻的输入信号，系统的响应不受未来输入信号的影响。
4. 稳定性传递函数具有稳定性，即对于有界的输入信号，系统的输出信号也是有界的。
这个性质对于控制系统的设计非常重要，因为一个稳定的系统才能够输出有意义的结果。
传递函数的分析方法传递函数可以通过各种方法进行分析，下面介绍几种常用的方法：1. 阶跃响应阶跃响应是指在输入信号为阶跃函数时，系统的输出信号的响应。
通过分析系统在阶跃输入信号下的响应，可以得到系统的一些重要特性，如稳定性、过渡过程和静态误差等。
2. 频率响应频率响应是指在输入信号为正弦波时，系统的输出信号的响应。
通过分析系统在不同频率下的响应，可以了解系统对不同频率信号的传输特性，进而设计出满足要求的控制系统。
《⾃动控制原理》学习指南《⾃动控制原理》学习指南前⾔本书是上海交通⼤学国家精品课程《⾃动控制原理》主讲教材《⼯程控制基础》的学习指导性的学习、教学⽤书。
《⼯程控制基础》是国家“⼗⼀五”规划教材，教育部⾃动化教学指导委员会推荐教材。
2006年出版以来，受到⼴⼤读者的厚爱。
2007年再版，并于2008年被评为国家级精品教材。
本书以国家精品教材为主线，参考教育部教指委对《⾃动控制原理》课程相关的知识领域、知识单元、知识点的要求，本着“加强基础、削枝强⼲、注重应⽤、逐步更新”的原则，⼒图通过教材的要点提⽰，为⼴⼤读者学习此课程提供必须掌握的基础理论和基本⽅法。
编者2012.11于上海⽬录第1章导论 (1)1.1 ⾃动控制系统的基本原理和组成 (1)1.2控制系统的分类 (2)1.3本书的主要内容及研究⼿段 (2)第2章数学模型 (5)2.1 传递函数定义 (6)2.2传递函数性质 (7)2.3 ⽅块图 (8)2.4 信号流程图 (9)第3章⾃动控制系统的时域分析 (12)3.1 控制系统的稳定性分析 (12)3.2 控制系统的稳态特性——稳态误差分析 (13)3.3 控制系统的动态特性——动态响应分析 (14)第4章根轨迹法 (17)4.1根轨迹的幅值条件和相⾓条件 (17)4.2绘制根轨迹的基本规则 (18)第5章线性系统的频域分析—频率响应法 (20)5.1频率特性 (20)5.2 频率特性图 (21)5.3 频域中的稳定性判据 (22)5.4 系统动态性能的频域分析与频域指标 (22)5.5基于开环频率特性的系统动态性能分析 (23)5.6基于闭环频率特性的系统动态性能分析 (24)5.7基于伯德图的系统稳态性能分析 (24)第6章线性控制系统的设计 (26)6.1 常见的⼏种校正装置连接⽅式 (26)6.2 不同域中系统动态性能指标的相互关系 (27)6.3 串联超前校正 (27)6.4 串联滞后校正 (30)6.5 串联滞后－超前校正 (34)6.6局部反馈校正 (35)6.7PID控制 (36)6.8前馈补偿 (38)第1章导论要点提⽰⼯业⾃动化是⼯业现代化的基础。
