《车站信号自动控制》课内实验指导书适用专业：轨道通号技术主编：曹加云轨道交通学院2011年10月前言计算机联锁系统采用了最新计算机技术、总线技术、网络技术，实现了一套性能可靠、具有故障安全性、功能完善、操作简单、维护方便的车站联锁系统。

本课程的目的是通过本目录课程的教学使学生计算机联锁的基本知识、基本原理和基本技能，熟悉计算机联锁的使用和维护，使计算机联锁更加安全可靠地运行，充分发挥其效能。

前言实验一（联锁设计实验1）进路选择实验 (4)实验二（联锁设计实验1）进路解锁实验 (7)实验三（系统认识实验）进路模拟行车实验 (9)实验四（接口电路实验）进路故障模拟及处理实验 (11)实验五车站联锁维修实验 (13)参考文献 (15)前言车站信号自动控制（联锁）系统是保证行车安全的信号基础设备，必须保证工作可靠，并符合“故障-安全”原则。

实现车站联锁的基本功能，完成列车进路建立、锁闭、解锁、道岔控制、信号机控制，完成轨道电路和信号设备状态的监督。

通过车站联锁实验的教学使学生掌握联锁系统的基本知识、基本原理和基本技能，熟悉车站联锁系统的使用和维修，使联锁系统更加安全可靠地运行，充分发挥其效能。

实验1 进路选择实验一、实验目的1.了解车站联锁车务仿真培训系统，熟悉系统的操作。

2.通过办理进路过程过程，验证各种进路的选路处理过程。

二、实验设备及工作原理1.实验设备：⑴PC机E8000 1台⑵瘦客户机T5740W 20台⑶服务器E8100 2台⑷交换机ProCurve 1台⑸集群软件Pink E8000 1套⑹车站联锁车务仿真培训系统1套2. 车站联锁车务仿真培训系统的体系结构，如下图1-1所示。

图1-1 车站联锁车务仿真培训系统体系结构图三、工作原理本系统把联锁上位机操作平台，底层联锁逻辑和模拟现场设备的状态及变化过程集合到一台计算机上构成学员机，在一台计算机上实现了联锁系统的所有功能。

同时结合教学及培训的特点，设置了一台教师机来完成学员操作过程的记录、回放并设置设备故障及行车命令以供考核学员的处理作业的能力。

北交《车站信号自动控制》在线作业一LKJ与FKJ的关系是（）
A:A. FKJ先于LKJ吸起，先于LKJ落下
B:B. FKJ后于LKJ吸起，后于LKJ落下
C:C. FKJ后于LKJ吸起，先于LKJ落下
D:D. FKJ先于LKJ吸起，后于LKJ落下
答案：C
取消进路及人工解锁时ＱＪ的工作过程是
A:ａ一条励磁两条自闭电路
B:B 一条励磁一条自闭电路
C:ｃ一条励磁电路
D:D 两条自闭电路
答案：A
( )可以证明选岔电路工作正常完闭.
A:A 进路始端的JXJ吸起.
B:B 进路终端的JXJ吸起.
C:C 进路左端的JXJ吸起.
D:D 进路右端的JXJ吸起
答案：D
6502电气集中的每个继电器组合，包括两块组合侧面端子板和（）继电器插座板的位置。

A:（A）8个
B:（B）9个
C:（C）10个
D:（D）12个
答案：C
侵限绝缘处的联锁条件是在第８网络线中通过检查的．
A:ａＦＢＪ前接点与ＤＧＪ前接点
B:BＦＢＪ前接点或ＤＧＪ前接点
C:ｃＦＢＪ后接点或ＤＧＪ前接点
D:DＦＢＪ前接点或ＤＧＪ后接点
答案：C
办理D2→ⅠG调车进路时，有如下FKJ、ZJ励磁吸起（）。

A:A.D2FKJ↑ XIZJ↑。

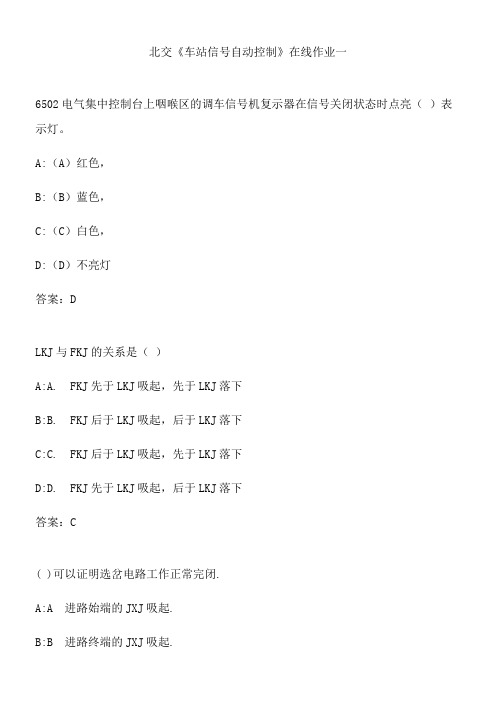

北交《车站信号自动控制》在线作业一
6502电气集中控制台上咽喉区的调车信号机复示器在信号关闭状态时点亮（）表示灯。

A:（A）红色，
B:（B）蓝色，
C:（C）白色，
D:（D）不亮灯
答案：D
LKJ与FKJ的关系是（）
A:A. FKJ先于LKJ吸起，先于LKJ落下
B:B. FKJ后于LKJ吸起，后于LKJ落下
C:C. FKJ后于LKJ吸起，先于LKJ落下
D:D. FKJ先于LKJ吸起，后于LKJ落下
答案：C
( )可以证明选岔电路工作正常完闭.
A:A 进路始端的JXJ吸起.
B:B 进路终端的JXJ吸起.
C:C 进路左端的JXJ吸起.
D:D 进路右端的JXJ吸起
答案：D
人工解锁时，进路解锁延时３０秒的进路是A:ａ列车进路
B:B发车进路
C:C接车进路及正线发车进路
D:ｄ侧线发车及调车进路
答案：D
电气集中区段道岔的电气锁闭方式有
A:ａ４种
B:B３种
C:ｃ２种
D:D５种
答案：D
取消调车进路时，ＱＪ的复原时机是
A:ａ进路内第一个道岔区段解锁后。

北交《车辆电气与控制》在线作业一北交《车辆电气与控制》在线作业一一、单选题（共20 道试题，共40 分。

）1. 控制转向灯闪光频率的是()。

A. 转向开关B. 点火开关C. 闪光继电器D. 蓄电池正确答案：2. 汽车起动机电磁开关将起动机主电路接通后，活动铁心靠()线圈产生的电磁力保持在吸合位置上。

A. 吸拉B. 保持C. 吸拉和保持D. 都不是正确答案：3. 汽车发动机起动时，()向起动机提供强大的起动电流。

A. 蓄电池B. 发电机C. A和BD. 以上答案都不对正确答案：4. 汽车发电机的端电压高于蓄电池的电动势时，蓄电池将一部分电能转变为()储存起来。

A. 热能B. 机械能C. 化学能D. 热能或机械能正确答案：5. 汽油机用的电子式转速表，其信号取自()的脉冲电压A. 充电系统B. 点火系统C. ABS系统D. 自动变速器正确答案：6. 国标中规定转向信号灯闪光频一般为()。

A. 60～120次/minB. 45～60次/minC. 125～145次/minD. 200次/min正确答案：7. 把正、负极板各一片浸入电解液中，可获得几伏的电势？()A. lVB. 1.5VC. 2VD. 3V正确答案：8. 集成电路调节器装于汽车()。

A. 交流发电机外部B. 交流发电机内部C. 发动机外部D. 发动机内部正确答案：9. 汽车交流发电机的()是用来将定子绕组产生的三相交流电变为直流电的。

A. 转子总成B. 电刷C. 整流器D. 风扇正确答案：10. 汽车点火系可以将电源供给的()低压电变为15～30kV的高压电。

A. 12VB. 24VC. 6VD. 3V正确答案：11. ()是汽车中除蓄电池外的另一个重要电源。

A. 交流发电机B. 起动机C. 分电器D. 点火线圈正确答案：12. 为不使射出光束过窄，前照灯前部装有()。

A. 配光镜B. 反射镜C. 遮光屏D. 平面镜正确答案：13. 汽油发动机在起动时，由蓄电池向起动机供电，电流大约为()A。

北交《铁道信号远程控制》在线作业一一、单选题（共15 道试题，共30 分。

）1. （）地址是TCP/IP协议中用来标识网络中的某个计算机的地址，而且必须保持其唯一性。

A. TCPB. IPC. OSID. TCP/IP正确答案：2. 在有干扰的情况下，远动系统仍能保证技术指标的能力称为（）A. 实时性B. 适应性C. 可维修性D. 抗干扰能力正确答案：3. （）是物理网上的一组完整的网络协议A. TCPB. IPC. OSID. TCP/IP正确答案：4. （）的优点是不需要反馈通道，可以用于单相通信，特别适用于单点向多点同时传送的方式，接收端自动纠缠，译码延迟固定，适合实时性传输系统A. 前向纠错方式B. 自动回询重传方式C. 混合纠错方式D. 信息反馈方式正确答案：5. 铁路专用全球移动通信系统为（）A. GSMB. GSM-RC. GPRSD. GPS正确答案：6. ( )是两个码组中对应码位中码元不同的个数。

A. 码元距离C. 检错码D. 线性分组码正确答案：7. （）是FEC和ARQ方式的结合A. 前向纠错方式B. 自动回询重传方式C. 混合纠错方式D. 信息反馈方式正确答案：8. （）是利用空间位置的不同，划分出多路信道进行通信的复用方式。

A. 码分复用B. 空分复用C. 波分复用D. 频分复用正确答案：9. （）是指在通信网内，各站都设置高稳定度的时钟振荡器，使各支路的码速固定。

A. 常用码速调整法B. 相互同步法C. 水库法D. 独立时钟法正确答案：10. 车站自律分机系统一般要求为（）制式A. 单机热备B. 双机热备C. 双机冷备D. 单机冷备正确答案：11. 如果通过在车站设立自律机来完成按照列车运行计划和《站细》正常接发列车以及协调列车、调车冲突的功能，将安全可以实现列车和调车作业的统一控制，称为（）控制原则A. 分散B. 自律C. 分散自律D. 复杂正确答案：12. （）信号是用来正确区分远动系统数字序列中的“帧”和“字”的起止位置。

北交《车站信号自动控制》在线作业一取消调车进路时，ＱＪ的复原时机是A:ａ进路内第一个道岔区段解锁后B:ｂ进路内最末道岔区段解锁后C:ｃ进路全部解锁后D:D信号关闭，进路解锁后答案：BＳＪ电路中接入ＦＤＧＪ第三组前接点的作用是．A:ａ实现进路锁闭B:B实现区段锁闭C:C实现进故障锁闭D:D防止轻车跳动时轨道区段提前错误解锁答案：D为了防止在办理进路时错误按下进路按钮，列车进路按钮和调车进路按钮在控制台盘面上要用不同颜色和位置加以区别。

列车进路按钮采用（），装没在线路上。

A:（A）绿色B:（B）红色C:（C）白色D:（D）无要求答案：A办理D2→ⅠG调车进路时，有如下FKJ、ZJ励磁吸起（）。

A:A.D2FKJ↑ XIZJ↑B:B.D2FKJ↑ D10ZJ↑ D12FKJ↑ XIZJ↑C:C.D2FKJ↑ D8ZJ↑ D8FKJ↑ D10ZJ↑ D12FKJ↑ XIZJ↑D:D D8FKJ↑ D10ZJ↑答案：A进路正常解锁的解锁顺序是A:ａ由始端向终端顺序逐段解锁B:B由终端向始端顺序逐段解锁C:ｃ由左端向右端顺序逐段解锁D:D由右端向左端顺序逐段解锁答案：A人工解锁时，进路解锁延时３０秒的进路是A:ａ列车进路B:B发车进路C:C接车进路及正线发车进路D:ｄ侧线发车及调车进路答案：D6502电气集中选路时利用进路最（）来证明进路全部选出。

A:（A）左端JXJ↑，B:（B）右端DCJ↑或FCJ↑C:（C）左端DCJ↑或FCJ↑，D:（D）右端JXJ↑答案：D6502电气集中的定型组合是根椐车站信号平面布置图上的道岔、信号机和道岔区段设计的，共有（）定型组合。

A:（A）10种、。

车站信号自动控制期末复习题参考答案单独锁闭：拉出道岔单独操纵按钮CA，切断道岔启动电路的1DQJ3－4线圈励磁电路，使道岔不能转换，称道岔的单独锁闭。

进路锁闭:当办理进路后，将进路上的各区段的道岔锁在规定位置并使敌对进路不能建立，叫做进路锁闭。

区段锁闭：当道岔所在轨道区段有车占用时，使道岔不能转换，叫做道岔的区段锁闭。

预先锁闭:信号开放后，其接近区段无车占用时的锁闭称为预先锁闭。

接近锁闭:信号开放后，其接近区段已经有车占用时的锁闭。

二、填空题（共20分，每题2分）⒈6502电气集中室内设备有控制台、区段人工解锁按钮盘、继电器组合及组合架、电源屏、分线盘等设备。

⒉按.设置位置把调车信号机分为：尽头式调车信号机、单置调车信号机、并置调车信号机、差置调车信号机、出站兼调车信号机和进站内方带调车信号机。

⒊6502电气集中采用双按钮进路式选路法。

⒋6502电气集中选路时用最右端的进路选择继电器的吸起条件，证明进路全部选出。

⒌双动道岔不论是八字第一笔还是八字第二笔，选定位时岔尖在左边的均使用1DCJ。

⒍ZD6型转辙机的动作电源采用直流220V电源。

⒎XJJ是利用KJ 的前接点接入8线网路。

⒏为了保证行车安全，进路的正常解锁必须在防护进路的信号机关闭后，而且还必须滿足三点检查才能解锁。

⒐6502电气集中在办理进路时由于1LJ和2LJ落下使SJ 落下，实现进路锁闭。

⒑ 6502电气集中的正常解锁采用逐段解锁方式。

四、名词解释（共20分，每题5分）1、列车进路：P14接车、发车、转场进路,又统称为列车进路。

2、联锁：P16电气集中是车站内道岔、进路和信号机的自动控制系统。

它的三个控制对象,各有两种状态(对道岔来说,指工作状态和非工作状态〉,均可以用二值的逻辑元件一一安全型继电器来反映。

而改变它们的状态,又受它们之间的相互制约关系的限制,规定有一定的先后顺序。

这种制约关系,称为联锁。

6502电气集中即是目前在我国广泛推广使用的典型的车站联锁设备。

第一章答案1．名词解释。

（1）故障-安全性（2）联锁（3）道岔四开状态（4）进路（5）分段解锁（6）三点检查（7）故障解锁（8）变通进路2．填空。

（1）信号机的作用是确定站内车列能否前进及前进的速度等级____。

调车信号机平时点__A__色的禁止灯光，此时，调车信号继电器DXJ和灯丝继电器DJ分别处于_落下___、_吸起___状态；调车进路建立好之后，调车信号机点亮_B___色的允许灯光，此时，调车信号继电器DXJ和灯丝继电器DJ分别处于_吸起___、_吸起___状态。

列车信号机平时点_H___色的禁止灯光，此时，灯丝继电器DJ处于_吸起__状态，列车信号继电器LXJ处于__落下__状态。

出站兼调车信号机平时点_ H___色的禁止灯光。

（2）道岔的作用是_确定车列在站内的行车路径____。

道岔的位置可以用道岔定位表示继电器DBJ 和反位表示继电器FBJ的状态来反映：当道岔表示继电器DBJ和FBJ分别处于__吸起__状态和_落下__状态时，反映道岔处于定位；当道岔表示继电器DBJ和FBJ分别处于__落下__状态和_吸起___状态时反映道岔处于反位；当道岔表示继电器DBJ和FBJ分别处于_落下___状态和_落下__状态时反映道岔处于四开状态。

当道岔锁闭继电器SJ处于_落下___状态时，反映该道岔已经锁闭，道岔不能进行转换；当道岔锁闭继电器处于_吸起___状态时，反映该道岔处于解锁状态，能够进行转换。

当道岔转换超过__13__s时，视为道岔转换出现故障，应该进行报警。

（3）轨道电路的作用是_检测车列在站内轨道线路上的具体位置___。

轨道电路的状态可以用继电器_DGJ___来反映，当其吸起时反映_区段空闲____，而其落下时反映_车列占用或故障占用____。

（4）接车进路由_进站___信号机防护，发车进路由_出站___信号机防护，调车进路由_调车___信号机防护，正线通过进路由_进站信号机和正线出站____信号机防护。
