思考题1.一个交换单元,若满足:(1交换单元的入端数M等于出端数N;(2没有空闲的入端和出端;(3没有点对多点的连接。
最多有多少种连接方式?解答:最多有N!种连接方式。
2.对于M*N(N<=M的交换单元,没有空闲的出端(1不存在同发时,最多有多少种连接方式?(2存在同发时,最多有多少种连接方式?解答:不存在同发时,最多有N!CM N种连接方式;存在同发时,最多有M N种连接方式。
3.用2*2交叉单元构造的16*16可重排无阻塞benes网络,再用2*2交叉单元构造的16*16banyan网络。
画出这两个网络,并比较两者的异同和相关性。
解答:16*16可重排无阻塞benes网络如下:0 10 10 10 10 10 10 10 10 10 10 10 10 10 10 10111111111 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 11 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1111111111111116*16banyan网络如下: 0 10 10 10 10 10 10 10 10 10 10 10 1 0 10 1 0 10 11111111111111111 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 111111111111111相同点:(1两个网络都是有2*2交叉单元构造;(2两个网络都能实现任意入线到任意出线的连接。
不同点:(1benes网络无内部阻塞,banyan网络有内部阻塞;(2benes网络有7级,banyan网络有4级;(3benes网络有多条路径,banyan网络只有一条路径;(4benes网络需要56个交换单元,banyan网络需要32个。
北邮现代通信技术课后习题答案现代通信技术课后习题答案第⼀章1.简述通信系统模型中各个组成成分的含义，并举例说明。
答：课本P4-52.如何理解现代通信⽹络的分层结构及各层的作⽤？学术界⼀开始设定的七层的OSI模型（物理层、数据链路层、⽹络层、传输层、会话层、表⽰层、应⽤层），但后来在实际发展中TCP/IP作为五层协议模型（物理层、数据链路层、⽹络层、传输层、应⽤层）发展了起来。
其中：物理层和链路层：解决相邻节点的单跳接⼊问题，就是保证相连（有线⽹络）或者相邻（⽆线⽹络）的节点可以相互发送数据⽐特；⽹络层：负责多跳的路由选择问题（也就是收到⼀个数据包后判断是否是⾃⼰的，如果不是应该发往相连的哪个节点）；传输层：只在⽬的和源两个节点起作⽤，⽤于保证传输质量、流量控制、跟上层应⽤交互等；引⽤层：主要是各种应⽤程序（或者说操作系统中进⾏通信的进程），⽐如浏览器浏览⽹页、qq通信、电⼦邮件等。
3.分析通信⽹络中各种拓扑结构的特点4.举例说明⽇常⽣活中遇到的通信业务以及对应的通信终端。
（⾃⼰编）5.如何理解通信⽹络与通信技术之间的关系？答：通信技术侧重通信接⼊技术，主要是物理层和数据链路层，⽐如OFDM、CDMA等技术；通信⽹侧重通信⽹络管理和控制，主要⽹络层、传输层，⽐如TCP/IP、ATM等。
6.就未来通信发展趋势谈谈想法。
（⾃⼰编）7.什么是三⽹融合?你认为实现的技术基础是什么？答：（1）三⽹融合是指电信⽹、⼴播电视⽹、互联⽹在向宽带通信⽹、数字电视⽹、下⼀代互联⽹演进过程中，三⼤⽹络通过技术改造，其技术功能趋于⼀致，业务范围趋于相同，⽹络互联互通、资源共享，能为⽤户提供语⾳、数据和⼴播电视等多种服务。
三合并不意味着三⼤⽹络的物理合⼀，⽽主要是指⾼层业务应⽤的融合。
三⽹融合应⽤⼴泛，遍及智能交通、环境保护、政府⼯作、公共安全、平安家居等多个领域。
以后的⼿机可以看电视、上⽹，电视可以打电话、上⽹，电脑也可以打电话、看电视。
第一章概述1．1简述移动通信的特点：答：①移动通信利用无线电波进行信息传输；②移动通信在强干扰环境下工作；③通信容量有限；④通信系统复杂；⑤对移动台的要求高。
1．2移动台主要受哪些干扰影响？哪些干扰是蜂窝系统所特有的？答：①互调干扰；②邻道干扰；③同频干扰（蜂窝系统所特有的）；④多址干扰。
1．3简述蜂窝式移动通信的发展历史，说明各代移动通信系统的特点。
答：第一代（1G）以模拟式蜂窝网为主要特征，是20世纪70年代末80年代初就开始商用的。
其中最有代表性的是北美的AMPS（Advanced Mobile Phone System）、欧洲的TACS（Total Access Communication System）两大系统，另外还有北欧的NMT 及日本的HCMTS系统等。
从技术特色上看，1G以解决两个动态性中最基本的用户这一重动态性为核心并适当考虑到第二重信道动态性。
主要是措施是采用频分多址FDMA 方式实现对用户的动态寻址功能，并以蜂窝式网络结构和频率规划实现载频再用方式，达到扩大覆盖服务范围和满足用户数量增长的需求。
在信道动态特性匹配上，适当采用了性能优良的模拟调频方式，并利用基站二重空间分集方式抵抗空间选择性衰落。
第二代（2G）以数字化为主要特征，构成数字式蜂窝移动通信系统，它于20世纪90年代初正式走向商用。
其中最具有代表性的有欧洲的时分多址（TDMA）GSM（GSM原意为Group Special Mobile，1989年以后改为Global System for Mobile Communication）、北美的码分多址（CDMA）的IS-95 两大系统，另外还有日本的PDC 系统等。
从技术特色上看，它是以数字化为基础，较全面地考虑了信道与用户的二重动态特性及相应的匹配措施。
主要的实现措施有：采用TDMA（GSM）、CDMA（IS-95）方式实现对用户的动态寻址功能，并以数字式蜂窝网络结构和频率（相位）规划实现载频（相位）再用方式，从而扩大覆盖服务范围和满足用户数量增长的需求。
一、单项选择题（共10道小题，共100.0分）1. 在两个长途交换中心之间选择路由时，最后才选择（）。
A. 迂回路由B. 高效直达路由C. 转接次数较多的迂回路由D. 基干路由2.3. 指出下列错误的长途区号: ( )。
A. 10B. 222C. 351D. 5104.5. 当局间采用数字型线路信令时，第10帧（F10）的TSl6传送（）的线路信令。
A. 话路9和话路26B. 话路10和话路26C. 话路9和话路25D. 话路10和话路256.7. 局间中继采用PCM传输，话路时隙为TS19，在随路信令情况下，MFC信令在（）中传送。
A. TS0B. TSl9C. TSl6D. 以上均可8.9. 国际7号信令网，信令点的编码计划是（）位二进制数。
A. 12B. 14C. 24D. 3610.11. 在64kb/s的信令链路上传输时，信令单元为消息信令单元, 消息信令单元的SIF和SIO字段的长度为200字节，此时信令单元中的长度表示语LI=( )。
A. 0B. 1～2C. 63D. 63以上12.13. ISUP消息的内容是在( )。
A. SCCP消息中传送B. MSU的SIF中传送C. TCAP消息中传送D. 在LSSU中传送14.15. 在程控交换机中，NO．7信令的第三、四级功能由（）完成。
A. 固件B. 硬件C. 软件D. 硬件和软件16.17. T接线器的输出控制方式是指（）。
A. T接线器的SM按控制写入，顺序读出方式工作B. T接线器的CM按控制写入，顺序读出方式工作C. T接线器的SM按顺序写入，控制读出方式工作D. T接线器的CM按顺序写入，控制读出方式工作18.19. 时分接线器的输入控制方式是指（）。
A. 时分接线器的SM按控制写入，顺序读出方式工作B. 时分接线器的CM按控制写入，顺序读出方式工作C. 时分接线器的SM按顺序写人，控制读出方式工作D. 时分接线器的CM按顺序写入，控制读出方式工作20.一、单项选择题（共10道小题，共100.0分）1.指出下列错误的长途区号: ( )。

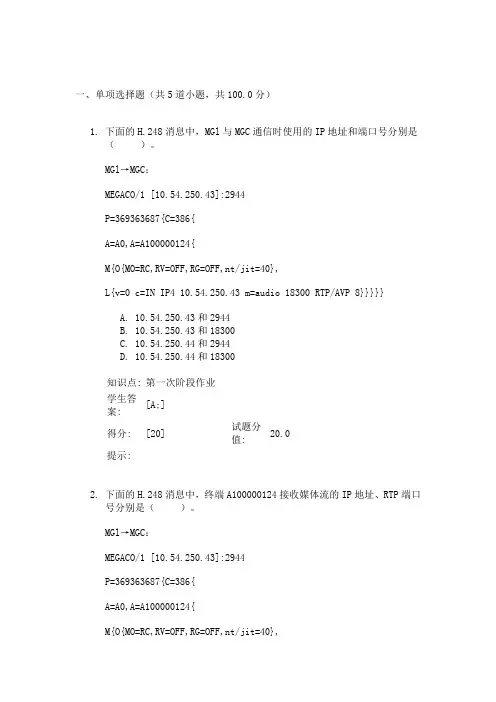

一、单项选择题（共5道小题，共100.0分）1.下面的H.248消息中，MGl与MGC通信时使用的IP地址和端口号分别是（）。
MGl→MGC：MEGACO/1 [10.54.250.43]:2944P=369363687{C=386{A=A0,A=A100000124{M{O{MO=RC,RV=OFF,RG=OFF,nt/jit=40},L{v=0 c=IN IP4 10.54.250.43 m=audio 18300 RTP/AVP 8}}}}}A.10.54.250.43和2944B.10.54.250.43和18300C.10.54.250.44和2944D.10.54.250.44和18300知识点: 第一次阶段作业学生答案:[A;]得分: [20] 试题分值:20.0提示:2.下面的H.248消息中，终端A100000124接收媒体流的IP地址、RTP端口号分别是（）。
MGl→MGC：MEGACO/1 [10.54.250.43]:2944P=369363687{C=386{A=A0,A=A100000124{M{O{MO=RC,RV=OFF,RG=OFF,nt/jit=40},L{v=0 c=IN IP4 10.54.250.43 m=audio 18300 RTP/AVP 8}}}}}A.10.54.250.43和2944B.10.54.250.43和18300C.10.54.250.44和2944D.10.54.250.44和18300知识点: 第一次阶段作业学生答案:[B;]得分: [20] 试题分值:20.0提示:3.以下消息中，被叫用户的注册账号为( )。
INVITESip:**********************/2.0Via: SIP/2.0/UDP From:A.Bell(Sip:*********************)To:T.Watson(Sip:*******************);tag=37462311 Call-ID:************************.comCSeq: 1 INVITEContact:Sip:**********************.comContent-Type: application/sdpContent-Length =……v=0o = Watson 4858949 4858949 IN IP4 192.1.2.3s = I'm on my wayc = IN IP4 m = audio 5004 RTP/AVP 0 3A.*********************B.*******************C.************************.comD.**********************.com知识点: 第一次阶段作业学生答案:[B;]得分: [20] 试题分值:20.0提示:4.G.723编码数据的比特率采用6.3kb/s，每30ms传送一次，在不考虑静音压缩和数据链路层头部所占的带宽的情况下，在IP网络中传送一路G.723话音所占的带宽为( )。

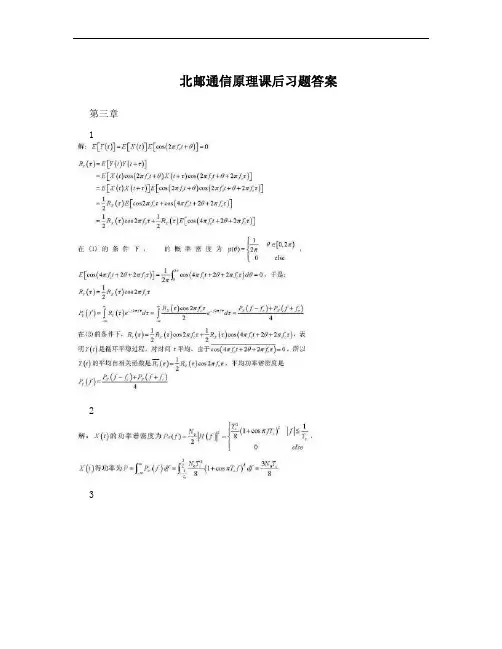

北邮通信原理课后习题答案第三章1234 56 6.16.278910(1)(2) stmtctftAcft()()()sin(2)sin(2),,,,mc Ac ,,,，[cos2()cos2()],,cmcmfftfft2Ac (){[()][()]},，,，,,,,cmcmSfffffff4 Ac ,，，，,，{[()][()]},,cmcmffffff4 (3)相干解调输出y0(t)r(t)理想低通滤波器Cos(Wct)与发端相干解调相干解调:将接收信号与载波信号相乘，得到 sin(2),fctAc rtftAmtftft()sin(2)()sin(2)sin(2),,,ccc,c,,()[1cos(4)],mtftc2Ac 通过低通滤波器抑制载频的二倍频分量，得到解调信号为 0()()ytmt,2 444st()cos(21021.110,，，，，，,,ttt)4cos()cos(21.210)，，,2解:(1) 44,，4cos(21.110)[10.5cos(20.110)],,，，，，tt调制系数是a=0.5; 信号频率是f=1000Hz14444 (2) ,，，,，，，,,,,,，，Sfffff()[(10)(10)]2[(1.110)(1.110)]2 144 ，，，,,,，，[(1.210)(1.210)]ff2S(f)5/223/211/210000120000f(Hz)-12000-10000-1100011000(3)r(t)y(t)包络检波器3解:(1)已调信号无法用包络检波解调，因为能包络检波的条件是， mt()1, 这里的，用包络检波将造成解调波形失真。
Amt,,,max()151(2)0(t)yr(t)理想低通滤波器cos(2*pi*fct)载波提取电路相干解调:将接收信号与载波提取电路的信号相乘，得到 cos(),ctAc ()cos()()cos()cos()()[1cos(2)],,,,ccccc,,，rttAmtttmtt2Ac 通过低通滤波器抑制载频的二倍频分量，得到解调信号0()()ytmt,2 (3)s(t)m(t)p/Aca=AAccos(2*pi*fc*t)发端加导频的DSB-SC AM信号产生框图r(t)导频窄带滤波器提取频率为fc的载波如上图:在DSB-SC信号上加上导频，在接收时就可以提取导频作为解调波4解:(1)stfft()2cos[2()],,cm，Sfffffff()()(),，，，,,,,cmcmS(f)210-(fc+fm)fc+fmf(2)调制方式为上边带调制。

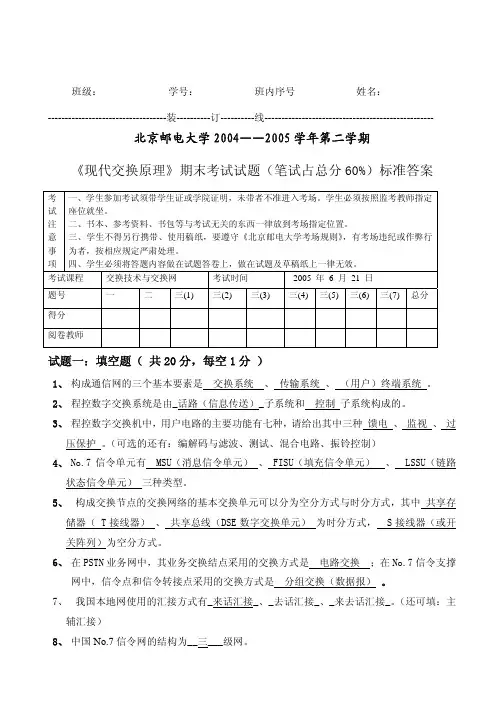

班级：__________ 学号：_________ 班内序号________ 姓名：_________-----------------------------------装----------订----------线-------------------------------------------------- 北京邮电大学2004——2005学年第二学期《现代交换原理》期末考试试题（笔试占总分60%）标准答案考试注意事项一、学生参加考试须带学生证或学院证明，未带者不准进入考场。
学生必须按照监考教师指定座位就坐。
二、书本、参考资料、书包等与考试无关的东西一律放到考场指定位置。
三、学生不得另行携带、使用稿纸，要遵守《北京邮电大学考场规则》，有考场违纪或作弊行为者，按相应规定严肃处理。
四、学生必须将答题内容做在试题答卷上，做在试题及草稿纸上一律无效。
考试课程交换技术与交换网考试时间2005年 6 月 21 日题号一二三(1) 三(2) 三(3) 三(4)三(5)三(6) 三(7) 总分得分阅卷教师试题一：填空题（ 共20分，每空1分 ）1、构成通信网的三个基本要素是 交换系统 、 传输系统 、 （用户）终端系统 。
2、程控数字交换系统是由_话路（信息传送）_子系统和 控制 子系统构成的。
3、程控数字交换机中，用户电路的主要功能有七种，请给出其中三种 馈电 、 监视 、 过压保护 。
（可选的还有：编解码与滤波、测试、混合电路、振铃控制）4、No.7信令单元有 MSU（消息信令单元） 、 FISU（填充信令单元） 、 LSSU（链路状态信令单元） 三种类型。
5、构成交换节点的交换网络的基本交换单元可以分为空分方式与时分方式，其中 共享存储器（ T接线器） 、 共享总线（DSE数字交换单元） 为时分方式， S接线器（或开关阵列）为空分方式。
6、在PSTN业务网中，其业务交换结点采用的交换方式是 电路交换 ；在No.7信令支撑网中，信令点和信令转接点采用的交换方式是 分组交换（数据报） 。
第一章在通信网中为什么要引入交换功能?为实现多个终端之间的通信,引入交换节点.各个用户终端不在是两两互连 , 而是分别精油一条通信线路连接到交换节点上,在通信网中,交换就是通信的源和目的终端之间建立通信信道,实现通信信息传送的过程引入交换节点后, 用户终端只需要一对线与交换机相连,接生线路投资,组网灵活.1.构成通信网的三要素是:交换设备. 传输设备 , 用户终端.2.目前通信网中存在的交换方式有哪几种?分别属于哪种传送模式?电路交换.多速率电路交换.快速电路交换. 分组交换.帧交换. 帧中继.ATM交换.IP交换.光交换.软交换.电路交换. 多速率电路交换 .快速电路交换. 属于电路传送模式, 分组交换 .帧交换. 帧中继/属于分组传送模式 ATM交换属于异步传送模式4.电路传送模式.分组传送模式,和异步传送模式的特点是什么?(1)信息传送的最小单元是时隙(2)面向连接的工作方式(3)同步时分复用(4)信息传送无差错控制(5)信息具有透明性(6)基于呼叫损失的流量控制分组特点: (1)面向连接的工作方式的特点(2)无连接的工作方式特点(3)统计时分复用(4)信息传送有差错控制(5)信息传送不具有透明性(6)基于呼叫延迟的流量控制异步传送特点: (1)固定长度单元的信元和简化的信头(2)采用了异步时分复用方式(3)采用了面向连接的工作方式5.电路交换. 分组交换的虚电路方式以及ATM交换都采用面向连接的工作方式,它们有何异同?相同点:都具有连接建立数据传送和链路拆除三个阶段. 不同; 电路交换的面向连接的工作方式是一条物理连接通路.而虚电路方式以及ATM交换方式都属于逻辑连接.7、面向连接和无连接的工作方式有什么特点？不管是面向物理的连接还是面向逻辑的连接。
其通信过程分为三个阶段：连接建立传送信息连接拆除（2）一旦建立连接该通信的所有信息均沿着这个链路路径传送求保证信息的有序性。
（3）信息传送的时延比无连接的时延小。
现代交换原理与技术练习题第1章绪论一、填空题7-1“竹信”就是用一根_________连结两个小竹筒，在竹筒的一方可以听见另一方小声说话的声音。
绳子7-2人类用电来传送信息的历史是由_________开始的。
电报7-3电报（Telegraph）是一种以_________________传送信息的方式，即所谓的数字方式。
符号（点、划）7-4“电信”是使用有线、无线、光或其它_____________系统的通信。
电磁7-5在电信系统中，信息是以电信号或___________信号的形式传输的。
光7-6交换设备的作用就是在需要通信的用户之间_________________，通信完毕拆除连接，这种设备就是我们今天常说的电路交换机。
建立连接7-7通信网由用户终端设备、_______________设备和传输设备组成。
交换7-8在由多台交换机组成的通信网中，信息由信源传送到信宿时，网络有___________连接和无连接两种工作方式。
面向7-9电路就是在通信系统中两个终端之间（有时须通过一个或多个交换节点）为了完成_____________传递而建立的通信路径。
信息7-10物理电路是终端设备之间为了传送信息而建立的一种________连接，终端之间可通过这种连接接收/发信息。
实7-11信息在通信网中的传送方式称为传送模式，它包括信息的复用、传输和________方式。
交换7-12时分复用，就是采用___________分割的方法，把一条高速数字信道分成若干条低速数字信道，构成同时传输多个低速数字信号的信道。
时间7-13交换技术从传统的电话交换技术发展到综合业务交换技术在内的现代交换技术，经历了人工交换、机电交换和_________交换三个阶段。
电子7-14电路交换技术是一种主要适用于_________业务的一种通信技术。
实时7-15分组交换采用的路由方式有数据报和_________两种。
虚电路7-16宽带交换技术就是指支持传输比特速率高于_________的交换技术。
第一章1.1为什么说交换设备是通信网的重要组成部分？转接交换设备是通信网络的核心，它的基本功能是对连接到交换节点的传输链路上的信号进行汇集、转接和分配，实现多点到多点之间的信息转移交互。
1.2 电话通信网中两个用户终端进行通信时，交换机要完成那些操作？•交换机不断扫描用户线，以便及时检查用户摘机；•当用户摘机时，扫描器识别到用户摘机并将用户信息送到中央处理器分析，如果是合法用户，由中央处理器驱动信号音与用户连接，向用户送拨号音；•用户拨号信息（脉冲或双音频）由扫描器（或收号器）识别并送中央处理器分析处理（号码分析）；•若被叫空闲，则主叫预占一交换网络话路，同时给被叫振铃，向主叫送回铃音；•被叫听振铃摘机，交换机将主叫预占的话路与被叫接通，于是主被叫可通话。
•交换机监视通话双方，一方挂机后发出拆线指令，一次通话完成。
或参考P7:BL10~P8:L101.3 一个普通电话机是怎样工作的？以号盘话机为例说明：参考课本P6：L8~L141.5 如何理解ATM交换综合了电路交换和分组交换的优点.1）采用固定长度的ATM信元异步转移复用方式。
2）ATM采用面向连接并预约传输资源的方式工作。
3）在ATM网络内部取消差错控制和流量控制，而将这些工作推到网络的边缘设备上进行。
4）ATM信元头部功能降低。
1.7 光交换技术的特点是什么？1）提高节点吞吐量。
2）降低交换成本。
3）透明性。
第二章2.1说明空分交换和时分交换，模拟交换和数字交换，布控交换和程控交换的基本概念。
答：书 21 页 2.1.2节2.2电路交换系统有哪些特点？1）电路交换是面向连接的交换技术。
2）电路交换采用静态复用、预分配带宽并独占通信资源的方式。
3）电路交换是一种实时交换，适用于对实时性要求高的通信业务。
2.3电路交换系统在呼叫处理方面应有哪些基本要求？答：书 23页 2.2.2节2.4电路交换机由哪些基本功能模块组成，并说明各模块作用？由终端接口功能、连接功能信令功能和控制功能等模块组成，终端接口功能主要作用是适配外部线路传输信号的特性要求，将外部信号传送格式与适合交换机内部连接功能所要求的格式进行相互转换，并协同信令功能模块收发信息。
书上“软交换和下一代网络”那章内容较简单且不涉及IMS技术，目前软交换与IMS技术发展更成熟、应用更普遍，因此对这部分技术内容掌握的要求提高了，课堂上增加了相关内容。
应以PPT为准。
不需要死记硬背，重点理解技术特点。
题型：对错判断题、选择题、计算题、画图题、问答题（问答题是应用题）H.323协议栈和SIP协议、X.25，知道有这样的协议，在什么网用即可。
===============================================================================问：ATM输入缓冲窗口法（课件61页）那个图第一时隙是（x,x）(x,y)竞争，然后I1的x和In的y成功；TS2竞争的应该就是（x,x）和（y,s）了吧。
为什么TS2成功的是I1的第二个X？是因为TS1中比In的第一个X优先级高吗？然后TS2中（y,s）竞争为什么是In的s获胜呢？I1的y优先级应该高吧？答：第1时隙信元到来时，I1的x和In的x同抢出线，I1的x（优先级高）与In的x之后y 同时输出（窗口大小W=2）；第2时隙，I1的x和In的x竞争（队列排头），同抢，I1的x 与In的x之后s同时输出；第3时隙，I1的y和In的x不同抢，同时输出；第4时隙，I1的z与In的s不同抢，同时输出。
注意：I1优先，窗口W=2。
问：老师，请问84页话路建立部分，为什么话音经过串并变换和复用后变成了每帧64个时隙？谢谢！答：因为有2条PCM进入M（复用器），而每条PCM有32时隙，也就是共有64个时隙需要共享输出的一条PCM，就要把输出端的一条PCM分为64个时间片，故每帧64个时隙。
记住：输入端总的时隙数（PCM条数X每条的时隙数）=输出端一条PCM每帧的时隙数问：图3.19的第三个图，每个TS只是标示与原来时隙长度的对应关系吗？实质上HW0，HW1它们各自就是一个时隙？答：对的。
书排版时没有将三张图的时隙对应起来，上课时我特别说明了。
现代交换原理 作业 答案 第１－２章第一章1. 通信网中为什么要引入交换的功能？答：两个终端之间的通信只需要一对线路即可，入下图所示：若多个终端（如Ｎ个终端）两两互联，则需要N (N – 1)/2对电线如当Ｎ＝５时，需要１０对电线。
这种连接方法需要的电线对的数量与终端个数的平方成正比。
所需电线对数很多，不易于扩容。
所以当多个终端之间需要两两通信时，引入了交换节点。
当５个终端两联互联时，只需要５对电线即可，由此例子看出，引入交换节点，使得通信网的扩容性很强。
☎☎☎☎☎☎☎２．构成通信网的三个必不可少的要素是什么？答：交换设备、传输设备（包括线路）、用户终端设备是通信网的基本组成部分，称为通信网的三要素。
４．电路传送模式、分组传送模式、异步传送模式的特点是什么？答：电路传送模式具有以下6个特点：(1)信息传送的最小单位是时隙（PCM）(2)面向连接的工作方式（物理连接）(3)同步时分复用TDM（固定分配带宽）如下所示：图1.9同步时分复用的基本原理(4)信息传送无差错控制（话音业务特点：实时性强，可靠性不高）(5)信息具有透明性（对话音信息不做处理，不像IP分组头部字段处理）(6)基于呼叫损失制的流量控制（过负荷到来的呼叫直接拒绝，而不是采用排队等待，以保证原有的通话业务的QoS）分组交换具有以下6个特点（1）信息传送的最小单位是分组（Packet）分组由分组头和用户信息组成，分组头含有选路和控制信息。
(2) 面向连接（逻辑连接）和无连接两种工作方式虚电路采用面向连接的工作方式，数据报是无连接工作方式。
(3) 统计时分复用（动态分配带宽）（而电路交换是固定分配时隙）图1.16统计时分复用的基本原理统计时分复用的基本原理是把时间划分为不等长的时间片（传送一个分组所需的时间），对每路通信没有固定分配时间片，而是按需来使用。
当某路通信需要传送的分组多时，所占用的时间片的个数就多；由此可见统计时分复用是动态分配带宽的。
