机械基础B卷及答案

  • 格式：doc
  • 大小：62.00 KB
  • 文档页数：6

机械基础（B卷）

题号 一 二 三 四 五 总分 核分人

满分 20 20 20 20 20 100

实得分

一、填空题：（每空1分，共20分）

1. 机构是由

组合而成的，是用来传递

的构件系统。

2.所谓运动副，就是两构件

可动连接。

3. 在普通螺旋传动中，螺杆（或螺母）的移动距离等于

与

的乘积

4.过盈配合的装配可分为

和

5.轴承是用来 、 并 传动轴在一定位置运动的机械零件。

6.制动器根据制动方法的不同可分为 、 、 等形式

7.常用带传动涨紧方法有 和

8.通常所说的齿轮齿形角即为 上的齿形角，我国规定为

9.液压缸是将 转变为 的能量转换装置，它是液压系统的 。

二、选择题：（每题2分，共20分）

1. 内燃机中活塞与连杆之间的连接属于（ ），活塞与缸壁之间的连接属于（ ）。

A.移动副，转动副 B.转动副，移动副 C.螺旋副，移动副 D.高副，转动副

2. 下列螺纹不用于传动的是（ ）

A.管螺纹 B.锯齿形螺纹 C.矩形螺纹 D.梯形螺纹

3.下列螺纹标注中，表示细牙普通螺纹的是（ ）

A.M24X1.5 B.M12—6H C.Tr42X8LH D. Tr24X9(P3)

4. 上下工作面互相平行的键连接是（ ）连接 得分 评卷人

得分 评卷人

A.平键 B.半圆键 C. 锲键 D. 切向键

5.两轴承不是安装在同一刚性机架上，同心度较难保证，应采用（ ）。

（A）整体式滑动轴承 （B）剖分式滑动轴承

（C）自动调心式滑动轴承 （D）锥形表面式滑动轴承

6.V带轮的结构选择取决于（ ）。

（A）带速 （B）带轮直径 （C）带的型号 （D）功率

7.下列属于起重链的是（ ）

（A）平链 柱环链 （B）滚子链 齿形链

（C）钩接链 闭锁销链 （D）滚子链 平环链

8.实现运动的合成与分解可通过（ ）轮系。

（A）定轴 （B）差动 （C）行星 （C）都不能

9.液压马达是液压系统的（ ）。

（A）动力元件 （B）执行元件 （C）控制元件 （D）辅助元件

10.下列不能对压缩空气起清洁作用的是（ ）。

（A）除油器 （B）空气过滤器 （C）油雾器 （D）储气罐

三、判断题：（每题2分，共20分）

1. M24X1.5与M24螺纹相比，前者小径大，螺距小，因此强度高，自

锁性好 。（ ）

2. 普通螺旋传动时，从动件做直线运动的方向仅与螺纹的转动方向有关。

( )

3.同组使用的V带型号相同、长度相等。（ ）

4. 圆柱形摩擦轮传动可两轴相交地传动。（ ）

5.自行车中使用的链条属于滚子链。 （ ）

6.齿轮传动主要用来传递力、改变运动速度及改变运动方向。 （ ）

7.齿轮的齿顶圆总是大于齿根圆。 （ ） 得分 评卷人

8.死点位置对于机构而言是有害的。 （ ）

9.凸轮机构属于高副，传递载荷不宜过大。 （ ）

10.油雾器可对机体运动部件进行润滑，是不可缺少的气动元件。 （ ）

四、简答题：（每题5分，共20分）

1.解释 M24X1.5LH—5g6g-S

2. 摩擦轮传动的优点和缺点？

3.识别下列液压元件符号

4. 什么是气动三联件？每个元件有何作用？

五、计算题：（每题10分，共20分）

1.已知一标准直齿圆柱齿轮的齿数z=50，分度圆直径110mm，求齿轮的模数、齿距、基圆直径？

得分 评卷人

得分 评卷人

2. 如图所示传动装置，已知Z1=20，Z2=20,Z3=20，Z4=40，Z5=20，Z6=30，Z1为主动轮，转速n1为1200 r/min，螺杆为梯形螺纹，标记为Tr40X10（P5），试求螺母移动速度V，若齿轮1转一圈，则螺母的移动距离为多少？

123456

机械基础（B卷答案） 一、填空题：（每空1分，共20分）

1.具有确定相对运动的构件 运动和力

2.直接接触而组成的

3.回转圈数

螺纹导程

4.压入法

温差法

5.支持、引导并限制

6.机械式、电磁式、液体式

7.调整中心距和使用张紧轮

8.分度圆 20°

9.液压能

机械能

执行元件。

二、选择题：（每题2分，共20分）

BAAAC BACBC

三、判断题：（每题2分，共20分）

X√√X√ √X√√√

四、简答题：（每题5分，共20分）

1. 普通细牙螺纹，公称直径24mm。螺距1.5mm,左旋，中径公差带代号为5g，顶径公差带代号6g，短旋合长度

2. 摩擦轮传动的优点有（1）起动缓和，噪声小。（2）负载轻时，可高速回转。（3）超负载时，产生滑移而不致损坏机械零件。（4）结构简单，维修容易且成本低。

缺点有（1）有滑移现象使传动比不精确。（2）因摩擦力有限，故无法传递较大的动力。（3）轮缘磨损快。

3. 调速阀 电磁换向阀

4. 气动三联件是指空气过滤器、减压阀和油雾器。

空气过滤器用于对气源的清洁，可过滤压缩空气中的水分，避免水分随气体进入装置。

减压阀可对气源进行稳压，使气源处于恒定状态，可减小因气源气压突变时对阀门或执行器等硬件的损伤。

油雾器可对机体运动部件进行润滑，可以对不方便加润滑油的部件进行润滑，大大延长机体的使用寿命。

五、计算题：（每题10分，共20分）

1. 解：d=mz

m=d/z=100/50=2mm

p=mπ=2π

db=mz cosa =100cosa

2. 由图可知，螺杆转速即为齿轮6的转速

n6= n1XZ1Z3Z5/ Z2Z4Z6=1200X20X20X20/40X40X30=200 r/min

由螺纹导程为P=10 mm

螺母移动速度V= n6XP=2000 mm /min

若齿轮转一圈，齿轮6所转圈数为N6=N1X Z1Z3Z5/ Z2Z4Z6=1X20X20X20/40X40X30=1/6

螺母移动距离L=N6XP=1/6X10=5/3 mm

合集下载

机械基础试题及答案

机械基础试题及答案

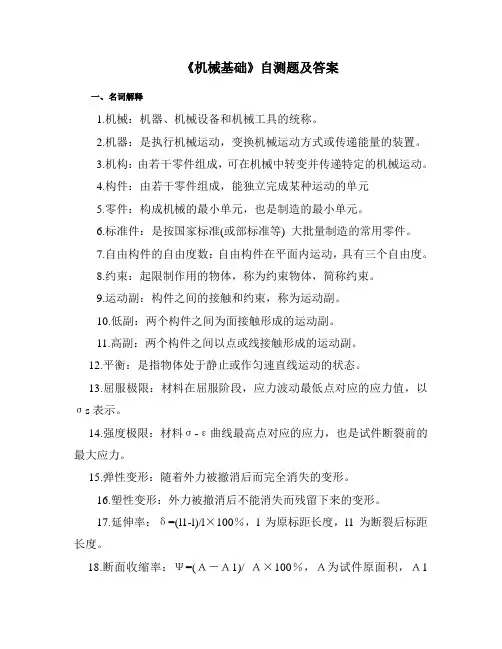

《机械基础》自测题及答案

一、 名词解释

1.机械：机器、机械设备和机械工具的统称。

2.机器：是执行机械运动，变换机械运动方式或传递能量的装置。

3.机构：由若干零件组成，可在机械中转变并传递特定的机械运动。

4.构件：由若干零件组成，能独立完成某种运动的单元

5.零件：构成机械的最小单元，也是制造的最小单元。

6.标准件：是按国家标准(或部标准等) 大批量制造的常用零件。

7.自由构件的自由度数：自由构件在平面内运动，具有三个自由度。

8.约束：起限制作用的物体，称为约束物体，简称约束。

9.运动副：构件之间的接触和约束，称为运动副。

10.低副：两个构件之间为面接触形成的运动副。

11.高副：两个构件之间以点或线接触形成的运动副。

12.平衡：是指物体处于静止或作匀速直线运动的状态。

13.屈服极限：材料在屈服阶段，应力波动最低点对应的应力值，以σs表示。

14.强度极限：材料σ-ε曲线最高点对应的应力，也是试件断裂前的最大应力。

15.弹性变形：随着外力被撤消后而完全消失的变形。

16.塑性变形：外力被撤消后不能消失而残留下来的变形。

17.延伸率：δ=(l1-l)/l×100％，l为原标距长度，l1为断裂后标距长度。

18.断面收缩率：Ψ=(Ａ－Ａ1)/ Ａ×100％，Ａ为试件原面积，Ａ1为试件断口处面积。

19.工作应力：杆件在载荷作用下的实际应力。

20.许用应力：各种材料本身所能安全承受的最大应力。

21.安全系数：材料的极限应力与许用应力之比。

22.正应力：沿杆的轴线方向，即轴向应力。

23.剪应力：剪切面上单位面积的内力，方向沿着剪切面。

24.挤压应力：挤压力在局部接触面上引起的压应力。

25.力矩：力与力臂的乘积称为力对点之矩，简称力矩。

机械基础习题集-机械基础二

机械基础习题集-机械基础二

广东机电职业技术学院自编教材

《机械基础习题集》

主编 石岚 朱中仕

广东机电职业技术学院 II 目录

目录 .............................................................................................................................................. II

前 言 ......................................................................................................................................... 1

常用机构和机械传动 ................................................................................................................... 2

第一章 平面机构概述 ............................................................................................................... 2

一、填空题 ........................................................................................................................... 2

二、判断题 ........................................................................................................................... 2

机械制造基础试题库[1]

机械制造基础试题库[1]

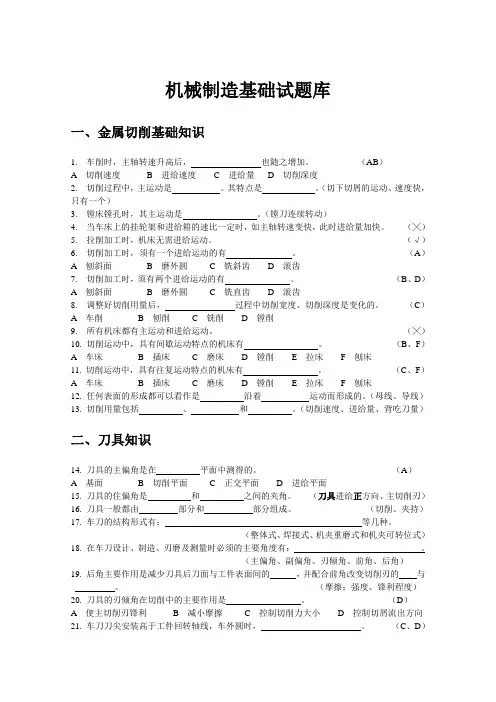

机械制造基础试题库

一、 金属切削基础知识

1. 车削时，主轴转速升高后， 也随之增加。 （AB）

A 切削速度 B 进给速度 C 进给量 D 切削深度

2. 切削过程中，主运动是 。其特点是 。（切下切屑的运动、速度快，只有一个）

3. 镗床镗孔时，其主运动是 。（镗刀连续转动）

4. 当车床上的挂轮架和进给箱的速比一定时，如主轴转速变快，此时进给量加快。 （╳）

5. 拉削加工时，机床无需进给运动。 （√）

6. 切削加工时，须有一个进给运动的有 。 （A）

A 刨斜面 B 磨外圆 C 铣斜齿 D 滚齿

7. 切削加工时，须有两个进给运动的有 。 （B、D）

A 刨斜面 B 磨外圆 C 铣直齿 D 滚齿

8. 调整好切削用量后， 过程中切削宽度、切削深度是变化的。 （C）

A 车削 B 刨削 C 铣削 D 镗削

9. 所有机床都有主运动和进给运动。 （╳）

10. 切削运动中，具有间歇运动特点的机床有 。 （B、F）

A 车床 B 插床 C 磨床 D 镗削 E 拉床 F 刨床

《机械制造技术基础》试题B卷及答案

《机械制造技术基础》试题B卷及答案

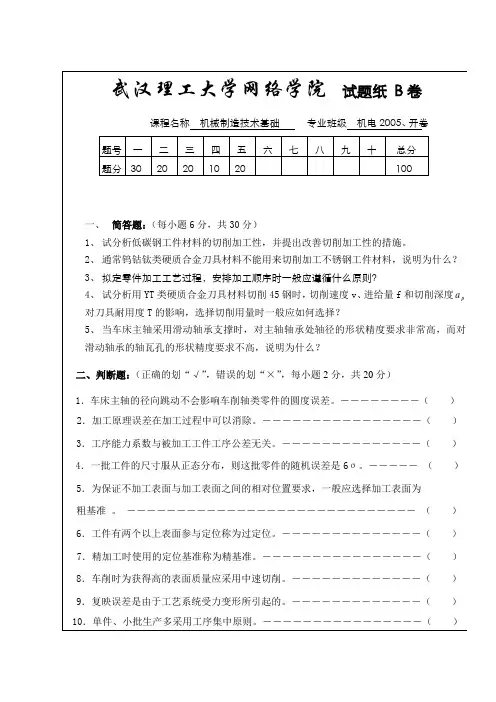

武汉理工大学网络学院 试题纸 B卷

课程名称 机械制造技术基础 专业班级 机电2005、开卷

题号 一 二 三 四 五 六 七 八 九 十 总分

题分 30 20 20 10 20 100

一、 简答题：（每小题6分，共30分）

1、 试分析低碳钢工件材料的切削加工性，并提出改善切削加工性的措施。

2、 通常钨钴钛类硬质合金刀具材料不能用来切削加工不锈钢工件材料，说明为什么？

3、 拟定零件加工工艺过程，安排加工顺序时一般应遵循什么原则？

4、 试分析用YT类硬质合金刀具材料切削45钢时，切削速度v、进给量f和切削深度pa对刀具耐用度T的影响，选择切削用量时一般应如何选择？

5、 当车床主轴采用滑动轴承支撑时，对主轴轴承处轴径的形状精度要求非常高，而对滑动轴承的轴瓦孔的形状精度要求不高，说明为什么？

二、判断题：（正确的划“√”，错误的划“×”，每小题2分，共20分）

1．车床主轴的径向跳动不会影响车削轴类零件的圆度误差。――――――――（ ）

2．加工原理误差在加工过程中可以消除。――――――――――――――――（ ）

3．工序能力系数与被加工工件工序公差无关。――――――――――――――（ ）

4．一批工件的尺寸服从正态分布，则这批零件的随机误差是6σ。――――― （ ）

5．为保证不加工表面与加工表面之间的相对位置要求，一般应选择加工表面为

粗基准 。 ――――――――――――――――――――――――――――― （ ）

6．工件有两个以上表面参与定位称为过定位。――――――――――――――（ ）

7．精加工时使用的定位基准称为精基准。――――――――――――――――（ ）

8．车削时为获得高的表面质量应采用中速切削。―――――――――――――（ ）

9．复映误差是由于工艺系统受力变形所引起的。―――――――――――――（ ）
