变电所的组成

变电站是电力系统中的重要组成部分，其主要功能是进行电能的变换、分配、控制和保护。

变电站的基本构成通常包括以下几个主要部分：
1. 变压器：变电站中的主要设备之一，用于将电力系统中的电压进行升降，以适应不同电压等级的传输和分配。

2. 开关设备：包括断路器、刀闸等，用于控制电能的流动和实现系统的分段操作。

断路器用于开关电路，而刀闸主要用于隔离电路。

3. 继电保护设备：用于检测电力系统中的异常情况，如过载、短路等，并通过对开关设备的控制实现系统的自动保护。

4. 电流互感器和电压互感器：用于对电流和电压进行测量和监测，为继电保护设备提供输入信号。

5. 控制设备：包括各种监测、测量、通信和自动化设备，用于实现对电力系统的远程监控、操作和数据采集。

6. 接地设备：用于确保变电站设备和结构的良好接地，提高系统的安全性和稳定性。

7. 电源系统：包括直流电源和备用电源，用于供电给变电站的控制设备和继电保护设备，以确保它们在断电情况下仍能正常运行。

8. 建筑和设施：变电站通常包括设备大厅、控制室、办公室、道路、防火墙等建筑和设施，以提供良好的工作环境和安全保障。

以上是变电站的基本构成，实际变电站的设计和布局可能会根据不同的用途、电压等级和规模而有所不同。

同时，变电站的技术水平和智能化程度不断提高，新型的数字化、自动化技术也逐渐应用于变电站的建设和运行。

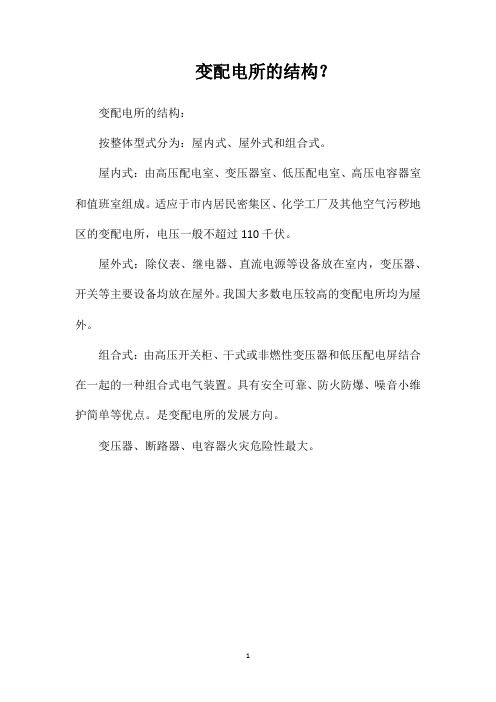

变配电所的结构？
变配电所的结构：
按整体型式分为：屋内式、屋外式和组合式。

屋内式：由高压配电室、变压器室、低压配电室、高压电容器室和值班室组成。

适应于市内居民密集区、化学工厂及其他空气污秽地区的变配电所，电压一般不超过110千伏。

屋外式：除仪表、继电器、直流电源等设备放在室内，变压器、开关等主要设备均放在屋外。

我国大多数电压较高的变配电所均为屋外。

组合式：由高压开关柜、干式或非燃性变压器和低压配电屏结合在一起的一种组合式电气装置。

具有安全可靠、防火防爆、噪音小维护简单等优点。

是变配电所的发展方向。

变压器、断路器、电容器火灾危险性最大。

1。

变电所的类型1.枢纽变电所，枢纽变电所位于电力系统的枢纽点，连接电力系统高、中压的儿个部分，汇集有多个电派和多回大容量联络线，变电容量大，电压(指其高压侧，下同)为330-500kV。

全所停电时.往往不仅造成大面积停电事故，还可能引起系统解列，甚至瘫痪。

2.中间变电所中间变电所一般位于系统的主要环路线路中或系统主要于线的接口处，汇集有2-3个电源.高压侧以交换潮流为主，同时又降压供给当地用户，主要起中间环节作用，电压为220kv-330kV。

全所停电时，将引起区域电网解列。

3地区变电所地区变电所以对地区用户供电为主，是一个地区或城市的主要变电所，电压一般为110-220kv。

全所停电时，仅使该地区中断供电4.终端变电所终端变电所位位于输电线路终端，接近负荷点，率转送任务，电能经降压后直接向用户供电，不承担功率转送任务，电压为110kv以下。

全所停电时，仅使其所供的用户中断供电发电厂的类型火电厂：凝汽式火电厂，热电厂，燃气轮机发电厂。

水电厂：坝式水电站，引水式水电站，抽水蓄能电站核电站：轻水堆，重水堆，石墨气冷堆及石墨沸水堆（其中轻水堆核电厂最多占全球核电总装机量86%，其中压水堆核电厂约占总容量的63%，沸水堆23%）新能源发电：风力发电，海洋能发，地热发电，太阳能发电，生物质能发电，磁流体发电。

电气设备概述:常见的一次设备、二次设备有哪些，它们分别起什么作用?直接生产、转换和输配电能的设备，称为一次设备。

1.生产和转换电能的设备生产和转换电能的设备有同步发电机、变压器及电动机，它们都是按电磁感应原作的.（1）同步发电机.同步发电机的作用是将机械能转换成电能。

（2）变压器。

变压器的作用是将电压升高或降低，以满足输配电需要。

发电厂、变电（3）电动机。

电动机的作用是将电能转换成机械能，用于拖动各种机械。

所使用的电动机，绝大多数是异步电动机，或称感应电动机。

2.开关电器开关电器的作用是接通或断开电路。

变、配电站组成和一般安全要求范本变配电站是电力系统中供电和配电的重要环节，它由多个设备和系统组成，以实现电能的传输、变压、分配和保护。

为了确保变配电站的正常运行和安全性，必须遵循一系列的安全要求和规范。

本文将介绍变配电站的组成和一般安全要求范本。

一、变配电站的组成变配电站主要由以下几个方面的设备和系统组成：1. 变电设备：包括变压器、开关设备、断路器、隔离开关、避雷器等，用于变换电压、开闭电路、保护和隔离电气设备。

2. 配电设备：包括开关柜、配电盘、电缆、电线、电表等，用于分配和计量电能。

3. 辅助设备：包括控制系统、自动化设备、监控系统、配电变压器等，用于实现变配电站的安全和自动化控制。

4. 电源设备：包括电源变压器、蓄电池、发电机组等，用于提供变配电站的电能供应和备用电源。

5. 接地系统：包括接地装置、接地网等，用于确保电气设备的安全接地。

6. 辅助设施：包括消防设施、通风设备、照明设备等，用于保障变配电站的安全和正常运行。

二、一般安全要求范本1. 设备选型和安装要求1.1 设备应符合国家和行业标准要求，并具有合格产品证书。

1.2 设备的安装应符合设备厂家的规定和相关的施工规范。

1.3 设备的安装位置和布置应符合安全间距要求，方便操作和维护。

2. 设备运行和维护要求2.1 设备运行前应进行必要的检查和试验，确保设备安全可靠。

2.2 设备的定期检修和维护应按照设备厂家的规定进行，以确保设备的正常运行和延长设备寿命周期。

2.3 设备的故障处理应及时，设备的维护保养记录应完整和准确。

3. 安全防护要求3.1 高压设备和部件应设有可靠的接地装置。

3.2 变电站内应设置合适的安全警示标识，包括高压警示标识、禁止通行标识等。

3.3 设备和电缆的绝缘性能应符合相关标准要求，防止触电事故发生。

3.4 变配电站应设置完善的防雷、防火等安全防护设施。

4. 紧急处理和事故预防要求4.1 变配电站内应设置紧急停电按钮和紧急救援设备，以应对突发情况。

变、配电站组成和一般安全要求变电站是电力系统中的重要组成部分，负责将高压电能转换为适用于配电网的低压电能。

它由多个设备和部件组成，旨在确保电力的安全、稳定和高效供应。

在本文中，我们将介绍变电站的基本组成和一般安全要求。

一、变电站的基本组成1. 主变压器：主变压器负责将高压电能转换为低压电能，在电网与配电网之间起到连接的作用。

主变压器通常由油浸式变压器或干式变压器组成。

2. 高压设备: 高压设备包括断路器、隔离开关、电流互感器等，用于控制和保护电力系统的高压部分。

断路器用于分断和连接电路，隔离开关用于将设备从电力系统中隔离，电流互感器用于测量电流。

3. 低压设备: 低压设备包括接触器、熔断器、保护继电器等，用于控制和保护电力系统的低压部分。

接触器用于控制电路的连接和断开，熔断器用于过载保护，保护继电器用于监测电力系统的状态并触发保护动作。

4. 控制设备: 控制设备包括自动化系统、监控系统、计量设备等，用于实现对变电站的监控、控制和管理。

自动化系统用于自动控制电力系统的运行，监控系统用于监测电力系统的状态，计量设备用于测量电能的消耗和负荷情况。

5. 辅助设备: 辅助设备包括变电站的通风设备、照明设备、防火设备等，用于提供变电站的基本环境和安全条件。

二、一般安全要求1. 安全防护措施: 变电站应设置适当的安全防护措施，例如围栏、门禁系统、安全警示标识等，以防止未经许可的人员进入和操作。

2. 火灾防护: 变电站应设置火灾防护措施，例如火灾报警系统、灭火系统等，以及防止易燃和可燃物品的存放和使用。

3. 操作规程: 变电站应制定详细的操作规程，包括设备的操作步骤、安全操作注意事项等，以确保操作人员的安全和设备的正常运行。

4. 维护和检修: 变电站设备应定期进行维护和检修，以保证设备的安全、可靠和高效运行。

维护和检修工作应由专业的人员进行，并遵守相关的安全操作规程。

5. 应急预案: 变电站应制定应急预案，包括火灾、设备故障、停电等紧急情况的处理措施，以确保人员的安全和电力系统的稳定运行。

附表3 110KV变电站平面布置图110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。

2、110kV设备区这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把110kV电压等级的电能进行分配和传送。

3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。

这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把35kV电压等级的电能进行分配和传送。

4、10kV高压室这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）无功补偿设备（电容器、放电线圈等等）这些设备的作用是把10kV电压等级的电能进行分配和传送。

5、主控楼中央控制室（对全站设备进行控制操作）继电保护室（保护全站设备的安全运行，迅速切除故障设备，确保这个系统的安全运行）通信设备室（变电站与外界的联系）蓄电池室等等（为控制设备、保护设备、通讯设备提供电源）。

110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。

2、110kV设备区这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把110kV电压等级的电能进行分配和传送。

3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。

这区域的设备包括：线路设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）母线和母线设备（断路器、隔离开关、电流互感器、电压互感器和避雷器等等）这些设备的作用是把35kV电压等级的电能进行分配和传送。

变电所的类型1.枢纽变电所，枢纽变电所位于电力系统的枢纽点，连接电力系统高、中压的儿个部分，汇集有多个电派和多回大容量联络线，变电容量大，电压(指其高压侧，下同)为330-500kV。

全所停电时.往往不仅造成大面积停电事故，还可能引起系统解列，甚至瘫痪。

2.中间变电所中间变电所一般位于系统的主要环路线路中或系统主要于线的接口处，汇集有2-3个电源.高压侧以交换潮流为主，同时又降压供给当地用户，主要起中间环节作用，电压为220kv-330kV。

全所停电时，将引起区域电网解列。

3地区变电所地区变电所以对地区用户供电为主，是一个地区或城市的主要变电所，电压一般为110-220kv。

全所停电时，仅使该地区中断供电4.终端变电所终端变电所位位于输电线路终端，接近负荷点，率转送任务，电能经降压后直接向用户供电，不承担功率转送任务，电压为110kv以下。

全所停电时，仅使其所供的用户中断供电发电厂的类型火电厂：凝汽式火电厂，热电厂，燃气轮机发电厂。

水电厂：坝式水电站，引水式水电站，抽水蓄能电站核电站：轻水堆，重水堆，石墨气冷堆及石墨沸水堆（其中轻水堆核电厂最多占全球核电总装机量86%，其中压水堆核电厂约占总容量的63%，沸水堆23%）新能源发电：风力发电，海洋能发，地热发电，太阳能发电，生物质能发电，磁流体发电。

电气设备概述:常见的一次设备、二次设备有哪些，它们分别起什么作用直接生产、转换和输配电能的设备，称为一次设备。

1.生产和转换电能的设备生产和转换电能的设备有同步发电机、变压器及电动机，它们都是按电磁感应原作的.（1）同步发电机.同步发电机的作用是将机械能转换成电能。

（2）变压器。

变压器的作用是将电压升高或降低，以满足输配电需要。

发电厂、变电（3）电动机。

电动机的作用是将电能转换成机械能，用于拖动各种机械。

所使用的电动机，绝大多数是异步电动机，或称感应电动机。

2.开关电器开关电器的作用是接通或断开电路。

高压开关电器主要有以下儿种:(1)断路器(俗称开关)。

组织教学：安定课堂秩序，检查人数并做好记录。

教学回顾：什么是一次回路和二次回路？分析主接线实例课题引入：上一节我们学习了变配电所的主接线，讲述的是变电所变压器与高压设备如何接线，本届我门讲学习变电所的布置和结构，讲述如何设置变压器和高压配电柜。

授课内容：§4-5 变电所的布置和结构一、变电所的布置1．布置方案：变电所的布置型式有户内、户外和混合式三种。

35kV户内变电所宜采用双层布置，6~10kV变配电所宜采用单层布置。

变电所的布置主要由变压器室、高压配电室、低压配电室、电容器室、控制室（值班室）、休息室、工具间等组成。

教师巡视并记录复习提问学生回答讲述看图说明变电所的布置型式有户内、户外和混合式三种。

2．布置要求：P97二、变电所的结构1．变压器室变压器室的结构设计要考虑变压器的安装方式(地平抬高方式或不抬高)、变压器的推进方式（宽面推进或窄面推进）、进线方式（架空或电缆）、进线方向、高压侧进线开关、通风、防火和安全以及变压器的容量和外型尺寸。

（1）变压器室的尺寸：变压器外轮廓与墙壁的净距；（2）变压器室的通风；（3）贮油池；（4）变压器室的门朝外开；（5）变压器室的防火；（6）每台变压器都放在独立的变压器室里举例讲解学生先看后回答以问答的形式进行讲解说明使学生更好的理解2．高压配电室高压配电室的结构主要取决于高压开关柜的数量、布置方式（单列或双列）、安装方式（靠墙或离墙）等因素。

（1）高压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。

（2）高压配电室的门应向外开，相邻配电室之间有门时，应能双向开启，长度超过7米时应设两个门。

（3）高压配电室的耐火等级不应低于二级。

教师讲解看图讲解重在学生理解3．低压配电室低压配电室的结构主要取决于低压开关柜的数量、尺寸，布置方式（单列或双列），安装方式（靠墙或离墙）等因素。

（1）低压配电室的尺寸：各种通道的最小宽度、高度、电缆沟。

（2）低压配电室的门应向外开，长度超过8米时应设两个门。

变电站的组成一、电网的组成（电力系统）a）发电企业火力发电80%，水力，风力，核能发电b）电网企业有不同的电网行业组成。

输电，配电，供电，调峰发电厂，抽水蓄能发电厂（也属调峰发电厂）c）用户一级用户（两个供电），二级用户（两个供电），三级用户（一个供电）二、变电站的种类1、变电站类型划分（1）升降压a升压型变电站，多用在发电厂的升压变电站。

b降压型变电站。

一种电压变成另外一种电压，选用两个线圈的（绕组），双圈变压器。

一种电压变成两种电压的选用的选用三圈变压器。

（2）规模大小，枢纽变电站；区域变电站；终端变电站和开闭所；箱式变电站；车间变电站等其他专业性变电站。

枢纽变电站电压等级550kv/220kv/110kv中心变电站电压等级220kv/110kv/35kv或110kv/35kv/10kv终端变电站一般直接连接到用户，大多数为两个电压等级及两圈变压器；110kv/35kv 或35kv/10kv用户本身的变电站一般只用两个电压等级及双圈变压器；110kv/10kv,35kv/10kv；其中10kv/0.4kv,为最多。

10kv开闭所，只有配电的作用，没有改变电压的作用。

及没有变压器，箱式变电站等。

（3）电压等级用户电压等级；380v，220v，3kv，6kv，10kv，20kv（很少）配电电压等级：35kv，66kv，110kv输电电压等级：220kv以上的如：330kv，500kv，750kv电压等级不同他的供电半径也不同，一般为；10kv为，10km以内。

35kv，20-50km。

66kv，为30-100km。

110kv，50-150km。

220kv，100-300km。

330kv，200-600km。

500kv，150-850km。

还有不同行业使用的其他电压等级。

如；冶炼、铁路、矿山等等。

不管什么类型的变电站其主要组成为；馈电线（进线、出线）和母线，断路器，隔离开关（接地开关），电力变压器（主变),站用变，电压互感器TV(PT),电流互感器TA（CT),避雷器/针.接地网等等不管什么类型的变电站其主要组成为；馈电线（进线、出线）和母线，断路器，隔离开关（接地开关），电力变压器（主变），站用变，电压互感器TV（pt），电流互感器TA（CT），避雷器/针，接地网等等。
