110KV变电站知识介绍(2014.2)

110KV变电站知识介绍（2014）一、变电站概述110KV变电站是电力系统中至关重要的组成部分，主要负责将高压电能转换为适合用户使用的低压电能。

2014年，我国110KV变电站技术已日臻成熟，为保障国民经济持续发展提供了有力支撑。

下面，让我们一起来了解110KV变电站的相关知识。

二、110KV变电站的主要构成1. 高压开关设备：高压开关设备是变电站的核心部分，主要负责对高压线路进行开合、控制和保护。

2014年，我国高压开关设备已实现国产化，性能稳定可靠。

2. 变压器：变压器是变电站的灵魂，负责将高压电能降压至适合用户使用的电压。

2014年，我国变压器制造技术达到国际先进水平，具备较强的市场竞争力。

3. 低压配电装置：低压配电装置主要负责将变压器输出的低压电能分配至各个用电区域。

2014年，我国低压配电装置品种繁多，满足不同用户需求。

4. 继电保护装置：继电保护装置是变电站安全运行的保障，它能实时监测电网运行状态，发现异常情况及时切除故障部分，确保电网稳定。

2014年，我国继电保护技术取得了显著成果。

5. 自动化设备：随着自动化技术的不断发展，110KV变电站逐步实现智能化、无人值守。

2014年，我国变电站自动化设备水平不断提升，为电力系统安全、高效运行提供了有力保障。

三、110KV变电站运行原理1. 高压侧进线：高压线路将电能输送至变电站，通过高压开关设备接入变电站。

2. 变压器降压：高压电能通过变压器降压，转换为适合用户使用的低压电能。

3. 低压侧出线：低压电能通过低压配电装置分配至各个用电区域。

4. 继电保护：实时监测电网运行状态，发现异常情况及时切除故障部分。

5. 自动化控制：通过自动化设备实现变电站运行状态的实时监控、远程操作等功能。

四、110KV变电站的技术特点1. 高可靠性：2014年的110KV变电站采用了先进的高压开关设备和技术，确保了电力系统的可靠运行。

这些设备能够在极端天气和复杂环境下稳定工作，大大降低了故障率。

110K V变电站简介
110KV变电站于2002年10月1日建成投运，是一座综合自动化变电站，主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。

随着我厂生产规模的
II
3台50000KVA的有载调压变压器（其中1#、2#两台长期运行，3#为冷备用），总容量15万KVA，满足了我厂及周边兄弟单位的生产生活用电需求。

110KV变电站隶属于我厂电仪车间，设110KV变电站运行大班，班组现编制人员14人，其中班长1名、技安员1名、值班长4名、
主值4名、值班员4名，平均年龄25岁，大专以上学历10人，党员2人。

班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号，是一个重交流、钻技术、讲安全、爱奉献的班组，我们持续发扬埋头苦干、抢抓实干的榆炼作风，为榆炼的思路更新、发展更快、实力更强做出自己的贡献。

110KV变电站的结构与原理110kV变电站有以下几部分组成：1、主变压器作用是把110kV电压变为35kV和10kV的电压等级。

2、110kV设备区这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把110kV电压等级的电能进行分配和传送。

3、35kV设备区现在我国正逐渐的取消这个电压等级，多数地方已取消这个电压等级。

这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)这些设备的作用是把35kV电压等级的电能进行分配和传送。

4、10kV高压室这区域的设备包括：线路设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)母线和母线设备(断路器、隔离开关、电流互感器、电压互感器和避雷器等等)无功补偿设备(电容器、放电线圈等等)这些设备的作用是把10kV电压等级的电能进行分配和传送。

5、主控楼中央控制室(对全站设备进行控制操作)继电保护室(保护全站设备的安全运行，迅速切除故障设备，确保这个系统的安全运行)通信设备室(变电站与外界的联系)蓄电池室等等(为控制设备、保护设备、通讯设备提供电源)。

变电站基础知识1.电力系统电压等级与变电站种类电力系统电压等级有220/380V(0.4 kV)，3 kV、6 kV、10 kV、20 kV、35 kV、66 kV、110 kV、220 kV、330 kV、500 kV。

随着电机制造工艺的提高，10 kV电动机已批量生产，所以3 kV、6 kV已较少使用，20 kV、66 kV也很少使用。

供电系统以10 kV、35 kV为主。

输配电系统以110 kV以上为主。

发电厂发电机有6 kV与10 kV两种，现在以10 kV为主，用户均为220/380V(0.4 kV)低压系统。

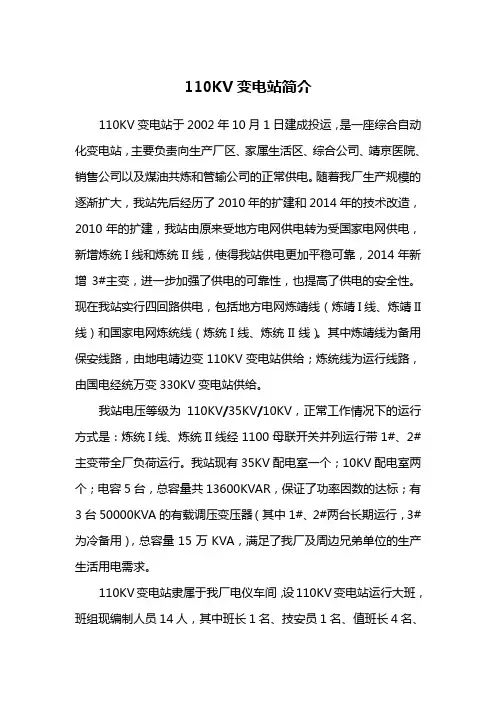

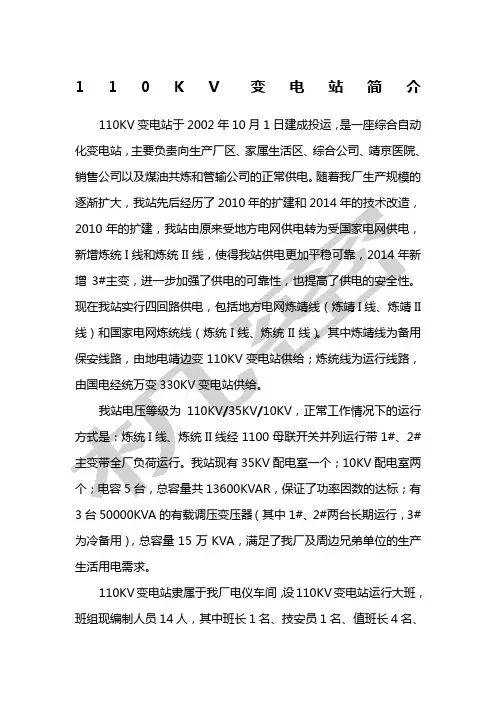

110KV变电站简介110KV变电站于2002年10月1日建成投运，是一座综合自动化变电站，主要负责向生产厂区、家属生活区、综合公司、靖京医院、销售公司以及煤油共炼和管输公司的正常供电。

随着我厂生产规模的逐渐扩大，我站先后经历了2010年的扩建和2014年的技术改造，2010年的扩建，我站由原来受地方电网供电转为受国家电网供电，新增炼统I线和炼统II线，使得我站供电更加平稳可靠，2014年新增3#主变，进一步加强了供电的可靠性，也提高了供电的安全性。

现在我站实行四回路供电，包括地方电网炼靖线（炼靖I线、炼靖II线）和国家电网炼统线（炼统I线、炼统II线）。

其中炼靖线为备用保安线路，由地电靖边变110KV变电站供给；炼统线为运行线路，由国电经统万变330KV变电站供给。

我站电压等级为110KV/35KV/10KV，正常工作情况下的运行方式是：炼统I线、炼统II线经1100母联开关并列运行带1#、2#主变带全厂负荷运行。

我站现有35KV配电室一个；10KV配电室两个；电容5台，总容量共13600KVAR，保证了功率因数的达标；有3台50000KVA的有载调压变压器（其中1#、2#两台长期运行，3#为冷备用），总容量15万KVA，满足了我厂及周边兄弟单位的生产生活用电需求。

110KV变电站隶属于我厂电仪车间，设110KV变电站运行大班，班组现编制人员14人，其中班长1名、技安员1名、值班长4名、主值4名、值班员4名，平均年龄25岁，大专以上学历10人，党员2人。

班组先后获得过“先进班组”、“文明班组”、“青年文明号”、“流动标杆班组”等荣誉称号，是一个重交流、钻技术、讲安全、爱奉献的班组，我们持续发扬埋头苦干、抢抓实干的榆炼作风，为榆炼的思路更新、发展更快、实力更强做出自己的贡献。

班组愿景：安全平稳供电促发展增效增收企业创辉煌。

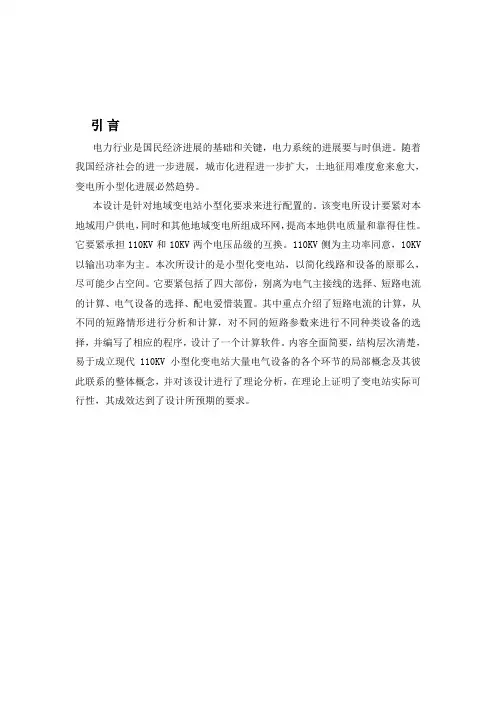

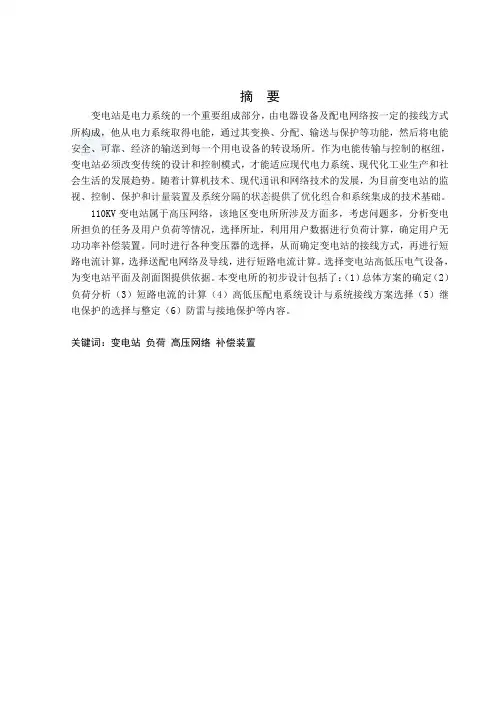

引言电力行业是国民经济进展的基础和关键，电力系统的进展要与时俱进。

随着我国经济社会的进一步进展，城市化进程进一步扩大，土地征用难度愈来愈大，变电所小型化进展必然趋势。

本设计是针对地域变电站小型化要求来进行配置的。

该变电所设计要紧对本地域用户供电，同时和其他地域变电所组成环网，提高本地供电质量和靠得住性。

它要紧承担110KV和10KV两个电压品级的互换。

110KV侧为主功率同意，10KV 以输出功率为主。

本次所设计的是小型化变电站，以简化线路和设备的原那么，尽可能少占空间。

它要紧包括了四大部份，别离为电气主接线的选择、短路电流的计算、电气设备的选择、配电爱惜装置。

其中重点介绍了短路电流的计算，从不同的短路情形进行分析和计算，对不同的短路参数来进行不同种类设备的选择，并编写了相应的程序，设计了一个计算软件。

内容全面简要，结构层次清楚，易于成立现代110KV小型化变电站大量电气设备的各个环节的局部概念及其彼此联系的整体概念，并对该设计进行了理论分析，在理论上证明了变电站实际可行性，其成效达到了设计所预期的要求。

1、小型化设计、小型化变电所设计原那么（1）变电所定性为终端变。

（2）城市变电所采纳全户内布置方式,一样城镇变电所采纳半户内布置方式。

（3）变电所小型化,必然要求减少变电所电压品级数,采纳110/10KV三相双圈变压器。

（4）简化系统主接线,110kV尽可能采纳线路变压器组单元接线方式;10kV侧采纳单母线分段接线方式,母分开关设备自投,以保证用户供电靠得住性和不中断性。

（5）设备小型化。

关于中心城区变电所建议尽可能选用组合电气,如此既能够知足占地小的要求,也从设备靠得住性上保证了供电的靠得住性。

（6）变电所设备整体布局紧凑化,在知足必需的检修及运行通道外,不考虑变电所出线扩建。

（7）变电所采纳综合自动化系统,按“无人值班,少人值守”设计,以减少变电所辅助用房数量。

、小型化变电所设计（1）简化主接线，采纳组合型、紧凑型设备随着城市负荷的增加,10kV 配网的彼此转供能力慢慢增强, 供电靠得住性日趋提高,依托10kV 配网的支撑, 在知足供电靠得住性的基础上, 部份110kV 变电所的110kV 主接线采纳桥型或线变组接线, 简化电气设计、紧缩变电楼跨距、改善土建荷载散布、降低建筑费用, 对110kV 变电所的小型化设计将起到十分重要的作用。

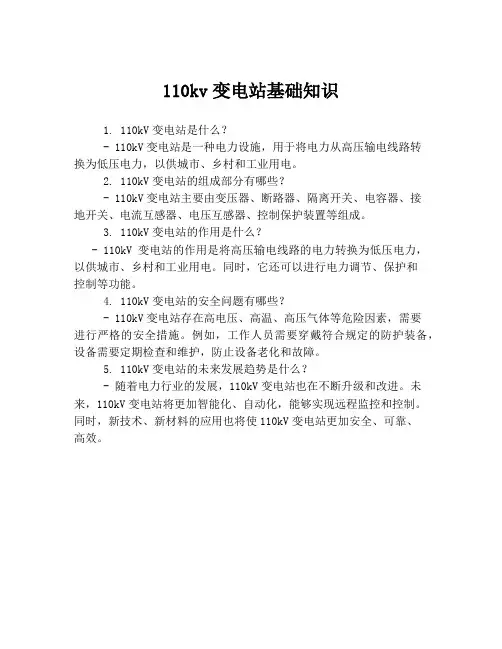

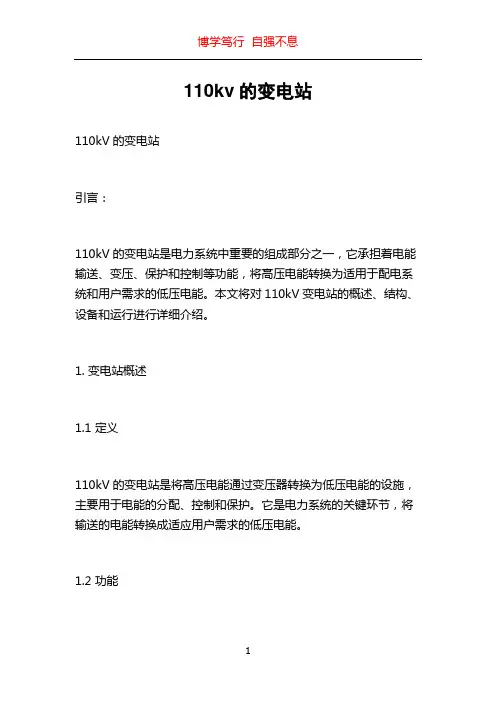

110kv变电站基础知识
1. 110kV变电站是什么？
- 110kV变电站是一种电力设施，用于将电力从高压输电线路转
换为低压电力，以供城市、乡村和工业用电。

2. 110kV变电站的组成部分有哪些？
- 110kV变电站主要由变压器、断路器、隔离开关、电容器、接
地开关、电流互感器、电压互感器、控制保护装置等组成。

3. 110kV变电站的作用是什么？
- 110kV变电站的作用是将高压输电线路的电力转换为低压电力，以供城市、乡村和工业用电。

同时，它还可以进行电力调节、保护和
控制等功能。

4. 110kV变电站的安全问题有哪些？
- 110kV变电站存在高电压、高温、高压气体等危险因素，需要
进行严格的安全措施。

例如，工作人员需要穿戴符合规定的防护装备，设备需要定期检查和维护，防止设备老化和故障。

5. 110kV变电站的未来发展趋势是什么？
- 随着电力行业的发展，110kV变电站也在不断升级和改进。

未来，110kV变电站将更加智能化、自动化，能够实现远程监控和控制。

同时，新技术、新材料的应用也将使110kV变电站更加安全、可靠、
高效。
