第四章主传动部分改造与设计在改造设计之前,让我们先来看一下数控机床主传动与普通机床相比所具有的特点:1)采用调速电机驱动,以满足主轴根据数控指令进行自动变速的需要;2)传动路线短,从而简化了主传动系统机械结构;3)转速高、功率大;数控机床的主传动系统除应满足普通机床传动要求外,还应满足如下要求:○1具有更大的调速范围,并实现无极调速。
数控机床就要为了保证加工时能选用合理的切削用量,充分发挥刀具的切削性能,从而获得最高的生产效率、加工精度和表面质量,必须有更高的转速和更多的调速范围。
为了适应各种工序和各种加工材质的要求,主运动的调速范围还应进一步扩大。
②具有较高的精度和刚度,传动平稳,噪声低。
数控机床加工精度的提高,与主传动系统的刚度密切相关。
为此,应提高传动件的制造精度与刚度,齿轮齿面进行高频感应加热淬火增加耐磨性;最后一级采用斜齿轮传动,使传动平稳;采用高精度轴承及合理的支承跨距等,以提高主轴件的刚性。
③具有良好的抗振性和热稳定性。
数控机床上一般既要进行粗加工,又要精加工;加工时可能由于断续切削、加工余量不均匀、运动部件不平衡以及切削过程中的自激振动等原因引起的冲击力或交变力的干扰,使主轴产生振动,影响加工精度和表面粗糙度,严重时甚至破坏刀具和或零件,使加工无法进行。
因此在主传动系统中的各主要零部件不但要求有一定的静刚度,而且要求具有足够的抑制各种干扰力引起振动的能力——抗振性。
抗震性用动刚度或动柔度来衡量。
如果把主轴组件视为一个等效的单自由度系统,则动刚k与动力参数的关系为:度dd k =22221⎪⎪⎭⎫ ⎝⎛+⎪⎪⎭⎫ ⎝⎛⎪⎪⎭⎫ ⎝⎛-n n k ωωξωω (4-1)式中: k —机床主轴结构系统的静刚度(m N μ/);ω—外加激振力的激振频率(Hz ); n ω—主轴组件的固有频率(n ω=mk ,m 为当量质量,k 为当量静刚度); ξ—阻尼比(ξ=cγγ,γ是阻尼系数,c γ是临界阻尼系数,c γ=n m ω2)。
数控车床主传动机构设计方案数控车床是现代机械加工行业中的重要设备之一,其精度和效率对整个制造业具有重要的影响。
其中主传动机构是数控车床最关键的组成部分之一,直接影响到机床的性能和加工效果。
因此,本文将就数控车床主传动机构设计方案进行探讨。
首先,我们需要明确数控车床主传动机构的基本功能,即转换电机的旋转运动为切削刀具和工件之间的相对运动。
主传动机构的设计应该考虑到以下因素:1. 传动效率:主传动机构传递电机动力的效率决定了数控车床的加工效率和耗能情况。
因此,应该选用能够提供高传递效率的传动方式,如同步带传动系统或齿轮传动系统。
2. 稳定性和可靠性:对于高速运转的机床来说,稳定性和可靠性至关重要。
传动系统的设计应该能够减少振动和噪音,并且能够确保长期的可靠运行。
3. 正确的转速调节:数控车床需要能够实现旋转速度的精确定位和调节,以适应不同的加工要求。
因此,设计应该考虑涉及到反馈机制的电子速度控制。
4. 耐磨性和寿命:机床的传动系统在高负荷下工作,同时其精度和寿命有着极其重要的关系。
因此,应该选用经测试的高强度、低磨损材料来构建主传动机构。
综上所述,我们可在以下两个方面,对数控车床主传动机构进行设计方案的讨论:方案一:同步带传动系统在同步带传动系统中,电机的运动通过同步齿轮和同步带传递到机床主轴。
同步带传动设计的优点如下:1. 可靠性好。
同步齿轮连接方式使得同步带具有较强的耐久性和抗扭曲性。
2. 维护简单。
使用同步齿轮和带轮而不是齿轮齿条,可以减少机床本身的维护和潜在的问题。
3. 噪音低。
同步带传动系统相比于齿轮传动系统拥有更少的接触点,因而可以降低机床的噪声。
4. 成本低。
同步带传动的制作成本比齿轮更为便宜。
缺点:1. 接触作用较小。
传动效率不如齿轮传动系统高。
2. 需要更加频繁地更换同步带摩擦面,因为它们的磨损速度较快。
方案二:齿轮传动系统在齿轮传动系统中,机床主轴由电动机通过齿轮连接传动给。
因此,齿轮传动设计的优点如下:1. 能够提供高传动效率。

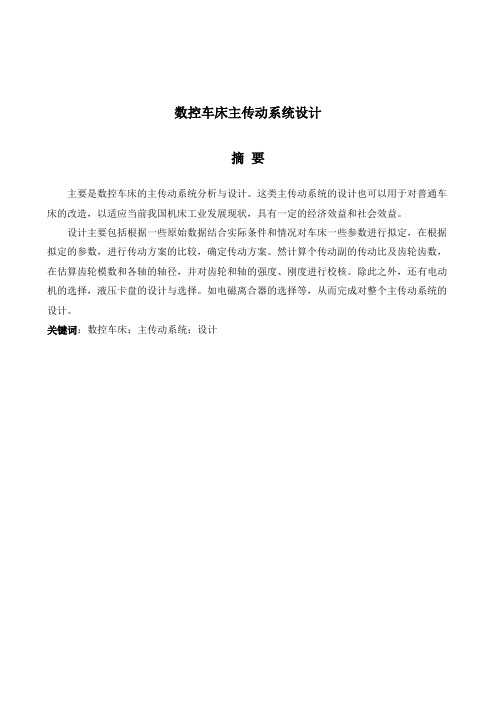

数控车床主传动系统设计摘要主要是数控车床的主传动系统分析与设计。
这类主传动系统的设计也可以用于对普通车床的改造,以适应当前我国机床工业发展现状,具有一定的经济效益和社会效益。
设计主要包括根据一些原始数据结合实际条件和情况对车床一些参数进行拟定,在根据拟定的参数,进行传动方案的比较,确定传动方案。
然计算个传动副的传动比及齿轮齿数,在估算齿轮模数和各轴的轴径,并对齿轮和轴的强度、刚度进行校核。
除此之外,还有电动机的选择,液压卡盘的设计与选择。
如电磁离合器的选择等,从而完成对整个主传动系统的设计。
关键词:数控车床;主传动系统;设计AbstractCNC lathe is mainly the main transmission system analysis and design. The design of these main drive system can also be used for the transformation of ordinary lathe in order to adapt to the current development status of China machine tool industry, with a certain economic and social benefits.Design includes some of the original data in accordance with actual conditions and circumstances of some parameters on the lathe be prepared, in accordance with the development of parameters for comparison of transmission scheme to determine the transmission scheme. However, calculation of a transmission gear ratio and vice gear teeth, gear module in the estimate and the axis of the shaft, and gear and shaft strength, stiffness check. In addition, there is the choice of motor, hydraulic chuck design and selection. Such as the choice of the electromagnetic clutch in order to complete the design of the main drive system.Keywords:CNC; lathe main drive system; design目录1 引言 (1)第2章主传动系统的设计 (3)2.1.拟定传动方案 (3)2.1.1选择电机 (5)2.1.2计算各轴计算转速、功率和转矩 (8)2.1.3转速图 (9)2.1.4传动图 (9)2.2轴系部件的结构设计 (10)2.2.1I轴结构设计 (10)2.2.2II轴结构设计 (14)2.3主轴结构设计 (27)2.4绘制主传动系统总装图 (30)3.液压卡盘的设计 (32)3.1机床夹具的功能和应满足的要求 (32)3.1.1机床夹具的功能 (32)3.1.2机床夹具应满足的要求 (32)3.2机床夹具的类型和组成 (32)3.2.1机床夹具的类型 (32)3.2.2机床夹具的基本组成 (33)3.3卡盘夹紧机构的设计 (33)3.3.1夹紧机构设计应满足的要求 (33)3.3.2卡盘夹紧机构的选用 (33)3.4液压卡盘系统总装图 (34)4 结论 (35)参考文献 (36)致谢 (37)1 引言而相对于传统机床,数控机床有以下明显的优越性:(1)可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。
数控车床主传动机构设计方案数控车床的主传动机构是数控车床最基本的组成部分之一,它的设计方案的合理与否直接影响着数控车床的性能和加工精度。
主传动机构一般由主轴、主轴箱、主动轮、变速箱等组成,下面将详细介绍数控车床主传动机构设计方案。
数控车床主轴是主传动机构中最重要的部分之一,它的设计关系到车床的加工能力和可靠性。
主轴的设计应考虑以下几个方面:首先是选用合适的轴材料,一般情况下,主轴选用优质合金钢,以保证其高强度和刚性;其次是确定主轴的强度和刚度,主轴的强度应能满足车削加工的要求,同时要保证主轴的刚度,使得车床在高速运转时不产生振动;再次是确定主轴箱的布置形式和主轴箱的结构形式,主轴箱的布置形式应符合数控车床的空间布局要求,主轴箱的结构形式应具有较好的刚度和阻尼特性;最后是确定主轴的传动方式,一般情况下,数控车床采用直接驱动主轴的方式,以提高传动效率和传动精度。
主动轮是数控车床主传动机构中的重要部分之一,它的设计方案应考虑主动轮的直径、厚度和材料等因素。
主动轮的直径和厚度决定了主轴的传动比和转矩传递能力,一般情况下,主动轮的直径应根据车床的加工要求确定,直径较小时适用于高速车削,直径较大时适用于低速车削;主动轮的厚度应适当选取,以保证传动的可靠性和稳定性;主动轮的材料一般选用强度高、刚度好的合金钢,以满足高速转动和大转矩传递的要求。
变速箱是数控车床主传动机构中的重要部分之一,它的设计方案应考虑变速箱的传动形式和传动比等因素。
变速箱的传动形式一般分为齿轮传动和皮带传动两种,齿轮传动具有传动效率高、灵活性好的特点,适用于大功率和高精度的车床;皮带传动具有结构简单、噪音低的特点,适用于小功率和低精度的车床;变速箱的传动比应根据车床的车削范围和精度要求确定,一般情况下,变速箱应具有大的传动比范围和细微的传动调整。
总之,数控车床主传动机构的设计方案应综合考虑主轴、主动轮、变速箱等部分的结构设计和传动形式,以保证数控车床的加工能力和加工精度。
CA6161车床主传动系统设计班级学号姓名摘要主传动系统设计是机床设计中非常重要的组成部分,本次设计主要由机床的级数入手,于结构式、结构网拟定,再到齿轮和轴的设计,再选择各种主传动配合件,对轴和齿轮及配合件进行校核,将主传动方案“结构化”,设计主轴变速箱装配图及零件图,侧重进行传动轴组件、主轴组件、变速机构、箱体、润滑与密封、传动轴及滑移齿轮零件的设计,完成设计任务。
本次突出了结构设计的要求,在保证机床的基本要求下,根据机床设计的原则,拟定机构式和结构网,对机床的机构进行精简,力求降低生产成本;主轴和齿轮设计在满足强度需要的同时,材料的选择也是采用折中的原则,没有选择过高强度的材料从而造成浪费。
【关键词】车床、主传动系统、结构式、电动机。
目录绪论错误!未定义书签。
1.主轴极限转速的确定12.主动参数的拟定32.1确定传动公比32.2主电动机的选择43.普通车床的规格54.变速结构的设计54.1确定变速组及各变速组中变速副的数目54.2结构式的拟定54.3结构网的拟定 (7)4.4各变速组的变速范围及极限传动比 (8)4.5确定各轴的转速 (8)4.6绘制转速图 (9)4.7绘制变速系统图 (9)5.传动件的设计 (10)5.1带轮的设计 (12)5.2传动轴的直径估算 (13)5.3确定各轴转速 (13)5.4传动轴直径的估算:确定各轴最小直径 (14)6.各变速组齿轮模数的确定 (15)6.1齿轮模数的确定: (15)6.2齿轮的设计 (19)7.主轴组件设计 (21)7.1主轴的基本尺寸确定 (22)7.1.1外径尺寸D (22)7.1.2主轴孔径d (22)7.1.3主轴悬伸量a237.1.4支撑跨距L237.1.5主轴最佳跨距的确定23小结 (26)参考文献 (27)绪论机床的主传动系统的布局可分成集中传动和分离传动两种类型。
主传动系统的全部变速结构和主轴组件集中装在同一个箱体内,称为集中传动布局;传动件和主轴组件分别装在两个箱体内,中间采用带或链传动,称为分离传动布局。
摘要 (3)ABSTRACT (5)1 绪论 (7)1.1 选题的背景及意义 (7)1.2国内外发展和现状 (8)1.3研究设想 (10)1.4总体设计方案 (10)2 卧式镗床总体设计方案 (11)2.1 卧式镗床的工作原理 (11)2.2卧式镗床的总体布局 (12)2.3 主要技术参数 (12)2.4 卧式镗床 (14)2.4.1 组成部件及运动 (14)2.4.2主轴部件机构 (15)2.4.3夹具 (16)3 卧式镗床传动系统设计 (17)3.1主传动系统的运动设计 (17)3.2 电机的选择 (18)3.3 计算传动装置的运动和动力参数 (20)3.3.1 公比 的选用 (20)3.3.2.主变速传动系统设计的一般原则 (20)4 机床主传动系统的运动设计 (22)4.1绘制转速图 (22)4.1.1绘制结构网 (22)4.1.2绘制转速图 (23)4.2传动轴的计算转速 (24)5 机床主传系统的动力计算 (26)5.1 传动轴直径的估算 (26)5.2 齿轮模数的估算 (27)5.2.1、第Ⅰ、Ⅱ轴之间齿轮设计 (27)5.2.2、第Ⅱ、Ⅲ轴之间齿轮设计 (28)5.2.3、第Ⅲ、Ⅳ轴之间齿轮设计 (29)5.2.4、第Ⅳ、Ⅴ轴之间齿轮设计 (30)5.3 齿轮模数的验算 (31)5.3.1 齿轮模数计算公式 (31)5.3.2、第Ⅰ、Ⅱ轴之间齿轮设计 (33)5.3.3、第Ⅱ、Ⅲ轴之间齿轮设计 (34)5.3.4、第Ⅲ、Ⅳ轴之间齿轮设计 (35)5.3.5、第Ⅳ、Ⅴ轴之间齿轮设计 (36)5.4 齿轮尺寸参数确定 (37)5.5 传动轴的弯曲刚度验算 (40)5.5.1 齿轮及轴受力分析简图 (40)5.5.2 轴的挠度计算 (48)5.5.3 轴的倾角计算 (48)6 轴承的选择及寿命的验算 (52)6.1 轴承的选择 (52)6.1.1 Ⅰ轴轴上轴承选择 (52)6.1.2 Ⅱ轴轴上轴承选择 (52)6.1.3 Ⅲ轴轴上轴承选择 (53)6.1.4 Ⅳ轴轴上轴承选择 (53)6.2 轴承寿命计 (53)6.2.1 Ⅲ轴上轴承的轴承的疲劳寿命验 (53)参考文献 (57)致谢 (58)摘要在全面了解卧式镗床的结构、工作原理、控制方法的基础上,设计TPX619B卧式镗床主传动系统及其执行机构。
沈阳理工大学课程设计专用纸图 1.1转速图和主轴功率特性图2.齿轮齿数的确定(1)Ⅰ轴与Ⅱ轴的中间齿轮的齿数取 301min ==Z Z 111/'0.6u Z Z == 根据上式求得 150z '=且1180120z z '+=<,所以满足要求。
(2)Ⅱ轴与Ⅲ轴之间齿轮的齿数取 min 220Z Z == 222/'0.33u Z Z == 根据上式求得 260Zz =且2280120z z '+=<,所以满足要求。
(3)Ⅲ轴与Ⅳ轴之间齿轮的齿数取 min 325Z Z == 333/'0.33u Z Z == 根据上式求得 '75Z =且33100120z z '+=<,所以满足要求。
(4)Ⅳ轴与Ⅴ轴之间齿轮的齿数取 min 450Z Z '== 444/'0.99u Z Z == 根据式求得 450Z =且44100120z z '+=≤,所以满足要求。
联立上面两式求得:Z 5=55, 550z '=。
图1.23.主轴及各传动轴计算转速的确定: (1) 主轴计算转速的确定:根据转速图得中型车床主轴的计算转速80min v n r =。
(2) 各轴的计算转速的确定主轴计算转速确定后,就可以从转速图上得出各传动轴的计算转速,对于上述转速图可得各传动轴的计算转速如下:2轴的计算转速:1250min n r = 1轴的计算转速:750min n r =44444110.810.939257.1318P d kA mm n η⨯≥=⨯⨯= 圆整后取458d mm = 5齿轮模数估算(1)第一对齿轮:1750min n r =;301=Z ;10.6u =;()()3312222111 1.680.41116300163002.408300.41250750m j uPm Z u n φσ±+⨯===⨯⨯⨯⨯⎡⎤⎣⎦取标准值5.21=m (2)第二对齿轮:2250min n r =; 220Z =;20.33u =;()()332222222130.51116300163002.718350.51250250m j uPm Z u n φσ±+⨯===⨯⨯⨯⨯⎡⎤⎣⎦取标准值32=m (3) 第三对齿轮:2250min n r =;423=Z ;67.01=u ;()()333222233130.671116300163002.8188420.671250250m j uPm Z u n φσ±+⨯===⨯⨯⨯⨯⎡⎤⎣⎦取标准值33=m (4)第四对齿轮:m in 1254r n =; 534=Z ;8.04=u ;()[]()90.212512508.0538118.0116300116300322342244=⨯⨯⨯⨯⨯+=±=n u Z Pu m j m σϕ取标准值34=m 所以取m=3 两组都是 6中心距的计算: D1=二 传动轴的验算轴在载荷的作用下会产生弯曲和扭转变形,当这些变形超过某个允许值时,会使机器零部件工作状况恶化,甚至使机器无法正常工作,故对精密机器的传动和对刚度要求高的轴,要进行刚度校核,以保证轴的正常工作。
目录前言 (2)毕业设计任务书1 要求 (3)2 设计参数 (3)3 工作量 (4)4 设计依据 (4)第一章设计方案1 系统运动方式的确定 (5)2 伺服系统的选择 (5)3 执行机构传动方式的确定 (5)4 计算机的选择 (5)第二章经济型数控机床进给伺服系统机械部分计算与校核实例1 切削力的计算 (6)2 滚珠丝杆螺母副的计算和选型 (6)3 齿轮传动比的计算 (6)4 步进进电机的计算和选型 (11)第三章进给伺服系统机械部分结构设计 (18)第四章经济型数控车床机械部分结构设计 (20)第五章机床的加工程序编 (23)设计体会 (25)参考文献 (26)前言经济型数控是我国80年代科技发展的产物。
这种数控系统由于功能适宜,价格便宜,用它来改造车床,投资少、见效快,成为我国“七五”、“八五”重点推广的新技术之一。
十几年来,随着科学技术的发展,经济型数控技术也在不断进步,数控系统产品不断改进完善,并且有了阶段性的突破,使新的经济型数控系统功能更强,可靠性更稳定,功率增大,结构简单,维修方便。
由于这项技术的发展增强了经济型数控的活力,根据我国国情,该技术在今后一段时间内还将是我国机械行业老设备改造的很好途径。
对于原有老的经济型数控车床,特别是80年代末期改造的设备,由于种种原因闲置的很多,浪费很大;在用的设备使用至今也十几年了,同样面临进一步改造的问题通过改造可以提高原有装备的技术水平,大大提高生产效率,创造更大的经济效益。
毕业设计是学生在校学习阶段的最后一个教学环节,也是学生完成工程师基本训练的重要环节。
其目的培养学生综合运用所学专业和基础理论知识,独立解决本专业一般工程技术问题能力,树立正确的设计思想和工作作风。
毕业设计说明书不只反映了设计的思想内容,方法和步骤,而且还反映了学生的文理修养和作风本书在编写过程中,得到了指导老师刘吉兆教授和各位老师及同学的大力支持和热心帮助,在此表示谢意。
1.概述1.1机床课程设计的目的机床课程设计,是在金属切削机床课程之后进行的实践性教学环节。
其目的在于通过机床运动机械变速传动系统的结构设计,使学生在拟定传动和变速的结构的结构方案过程中,得到设计构思,方案分析,结构工艺性,机械制图,零件计算,编写技术文件和查阅技术资料等方面的综合训练,树立正确的设计思想,掌握基本的设计方法,并培养学生具有初步的结构分析,结构设计和计算能力1.2车床的规格系列和用处普通机床的规格和类型有系列型谱作为设计时应该遵照的基础。
因此,对这些基本知识和资料作些简要介绍。
本次设计的是普通型车床主轴变速箱。
主要用于加工回转体。
车床的主参数(规格尺寸)和基本参数(GB1582-79,JB/Z143-79)工件最大回转直径D(mm) 正转最高转速nmax( ) 电机功率N(kw)公比转速级数Z 反转11 400 1600 5.5 1.41 12 级数Z反=Z正/2;n反max≈1.1n正max1.3 操作性能要求1)具有皮带轮卸荷装置2)手动操纵双向摩擦片离合器实现主轴的正反转及停止运动要求3)主轴的变速由变速手柄完成4)床头箱的外型尺寸、与床头床身的联接要求与C618K-I车床的床头箱相同2.参数的拟定2.1 确定极限转速,又∵=1.41∴得=45.07. 取=45;2.2 主电机选择合理的确定电机功率N,使机床既能充分发挥其使用性能,满足生产需要,又不致使电机经常轻载而降低功率因素。
已知电动机的功率是5.5KW,根据《车床设计手册》附录表2选Y132S-4,额定功率5.5,满载转速1440 ,最大额定转距2.2。
3.传动设计3.1 主传动方案拟定拟定传动方案,包括传动型式的选择以及开停、幻想、制动、操纵等整个传动系统的确定。
传动型式则指传动和变速的元件、机构以及组成、安排不同特点的传动型式、变速类型。
传动方案和型式与结构的复杂程度密切相关,和工作性能也有关系。
因此,确定传动方案和型式,要从结构、工艺、性能及经济等多方面统一考虑。
C618数控车床的主传动系统设计第一章概论一、数控系统发展简史1946年诞生了世界上第一台电子计算机,这表明人类创造了可增强和部分代替脑力劳动的工具。
它与人类在农业、工业社会中创造的那些只是增强体力劳动的工具相比,起了质的飞跃,为人类进入信息社会奠定了基础。
6年后,即在1952年,计算机技术应用到了机床上,在美国诞生了第一台数控机床。
从此,传统机床产生了质的变化。
近半个世纪以来,数控系统经历了两个阶段和六代的发展。
二、国内数控机床状况分析(一)国内数控机床现状近年来我国企业的数控机床占有率逐年上升,在大中企业已有较多的使用,在中小企业甚至个体企业中也普遍开始使用。
在这些数控机床中,除少量机床以FMS模式集成使用外,大都处于单机运行状态,并且相当部分处于使用效率不高,管理方式落后的状态。
2001年,我国机床工业产值已进入世界第5名,机床消费额在世界排名上升到第3位,达47.39亿美元,仅次于美国的53.67亿美元,消费额比上一年增长25%。
但由于国产数控机床不能满足市场的需求,使我国机床的进口额呈逐年上升态势,2001年进口机床跃升至世界第2位,达24.06亿美元,比上年增长27.3%。
近年来我国出口额增幅较大的数控机床有数控车床、数控磨床、数控特种加工机床、数控剪板机、数控成形折弯机、数控压铸机等,普通机床有钻床、锯床、插床、拉床、组合机床、液压压力机、木工机床等。
出口的数控机床品种以中低档为主。
(二)国内数控机床的特点1、新产品开发有了很大突破,技术含量高的产品占据主导地位。
2、数控机床产量大幅度增长,数控化率显著提高。
2001年国内数控金切机床产量已达1.8万台,比上年增长28.5%。
金切机床行业产值数控化率从2000年的17.4%提高到2001年的22.7%。
3、数控机床发展的关键配套产品有了突破。
三、数控系统的发展趋势1.继续向开放式、基于PC的第六代方向发展基于PC所具有的开放性、低成本、高可靠性、软硬件资源丰富等特点,更多的数控系统生产厂家会走上这条道路。
至少采用PC机作为它的前端机,来处理人机界面、编程、联网通信等问题,由原有的系统承担数控的任务。
PC机所具有的友好的人机界面,将普及到所有的数控系统。
远程通讯,远程诊断和维修将更加普遍。
2.向高速化和高精度化发展这是适应机床向高速和高精度方向发展的需要。
3.向智能化方向发展随着人工智能在计算机领域的不断渗透和发展,数控系统的智能化程度将不断提高。
(1)应用自适应控制技术数控系统能检测过程中一些重要信息,并自动调整系统的有关参数,达到改进系统运行状态的目的。
(2)引入专家系统指导加工将熟练工人和专家的经验,加工的一般规律和特殊规律存入系统中,以工艺参数数据库为支撑,建立具有人工智能的专家系统。
(3)引入故障诊断专家系统(4)智能化数字伺服驱动装置可以通过自动识别负载,而自动调整参数,使驱动系统获得最佳的运行。
四、机床数控化改造的必要性(一)微观看改造的必要性从微观上看,数控机床比传统机床有以下突出的优越性,而且这些优越性均来自数控系统所包含的计算机的威力。
1 、可以加工出传统机床加工不出来的曲线、曲面等复杂的零件。
由于计算机有高超的运算能力,可以瞬时准确地计算出每个坐标轴瞬时应该运动的运动量,因此可以复合成复杂的曲线或曲面。
2 、可以实现加工的自动化,而且是柔性自动化,从而效率可比传统机床提高3~7倍。
由于计算机有记忆和存储能力,可以将输入的程序记住和存储下来,然后按程序规定的顺序自动去执行,从而实现自动化。
数控机床只要更换一个程序,就可实现另一工件加工的自动化,从而使单件和小批生产得以自动化,故被称为实现了"柔性自动化"。
3、加工零件的精度高,尺寸分散度小,使装配容易,不再需要"修配"。
4 、可实现多工序的集中,减少零件在机床间的频繁搬运。
5、拥有自动报警、自动监控、自动补偿等多种自律功能,因而可实现长时间无人看管加工。
6、由以上五条派生的好处。
如:降低了工人的劳动强度,节省了劳动力(一个人可以看管多台机床),减少了工装,缩短了新产品试制周期和生产周期,可对市场需求作出快速反应等等。
(二)宏观看改造的必要性从宏观上看,工业发达国家的军、民机械工业,在70年代末、80年代初已开始大规模应用数控机床。
由于采用信息技术对国外军、民机械工业进行深入改造(称之为信息化),最终使得他们的产品在国际军品和民品的市场上竞争力大为增强。
而我们在信息技术改造传统产业方面比发达国家约落后20年。
如我国机床拥有量中,数控机床的比重(数控化率)到1995年只有1.9%,而日本在1994年已达20.8%,因此每年都有大量机电产品进口。
这也就从宏观上说明了机床数控化改造的必要性。
数控化改造的市场空间机床的数控制化改造是一个方兴未的行业,从各种统计数字上看前途应该是十分光明的,例如:"在美国,日本和德国等发达国家,它们的机床改造人作为新的经济增长行业,生意盎然,正处在黄金时代。
由于机床以及数控技术的不断进步,机床改造是一个"永恒"的课题。
我国的机床改造业,也从老的行业进入到以数控技术为主的新的行业所以不难看出:1.国内的市场我国目前机床总量380余万台,而其中数控机床总数只有11.34万台,即我国机床数控化率不到3%。
近10年来,我国数控机床年产量约为0.6~0.8万台,年产值约为18亿元。
机床的年产量数控化率为6%。
我国机床役龄10年以上的占60%以上;10年以下的机床中,自动/半自动机床不到20%,FMC/FMS等自动化生产线更屈指可数(美国和日本自动和半自动机床占60%以上)。
可见我们的大多数制造行业和企业的生产、加工装备绝大数是传统的机床,而且半数以上是役龄在10年以上的旧机床。
用这种装备加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长,从而在国际、国内市场上缺乏竞争力,直接影响一个企业的产品、市场、效益,影响企业的生存和发展。
所以必须大力提高机床的数控化率。
2. 进口设备和生产线的数控化改造市场我国自改革开放以来,很多企业从国外引进技术、设备和生产线进行技术改造。
据不完全统计,从1979~1988年10年间,全国引进技术改造项目就有18446项,大约165.8亿美元。
这些项目中,大部分项目为我国的经济建设发挥了应有的作用。
但是有的引进项目由于种种原因,设备或生产线不能正常运转,甚至瘫痪,使企业的效益受到影响,严重的使企业陷入困境。
一些设备、生产线从国外引进以后,有的消化吸收不好,备件不全,维护不当,结果运转不良;有的引进时只注意引进设备、仪器、生产线,忽视软件、工艺、管理等,造成项目不完整,设备潜力不能发挥;有的甚至不能启动运行,没有发挥应有的作用;有的生产线的产品销路很好,但是因为设备故障不能达产达标;有的因为能耗高、产品合格率低而造成亏损;有的已引进较长时间,需要进行技术更新。
种种原因使有的设备不仅没有创造财富,反而消耗着财富。
这些不能使用的设备、生产线是个包袱,也是一批很大的存量资产,修好了就是财富。
只要找出主要的技术难点,解决关键技术问题,就可以最小的投资盘活最大的存量资产,争取到最大的经济效益和社会效益。
这也是一个极大的改造市场。
机床改造的效益分析提高机床数控化效率有两个途径:一是购买新的数控机床;二是对旧的机床进行改造而对于一个机床拥有量大,经济财力又不足的发展中国家来说,采用旧机床改造来提高设备的先进性和数控化率是一个极其有效和使用的途径,采用第二中方法有以下的优点:1、减少了投资和交货的期限同购置新的数控机床相比,一般可以节省60%到80%的费用,改造的费用大大减低。
2、机械的稳定性可靠机床的床身,立柱等基础件都是重而坚固的铸铁构件,而铸件越久自然失效充分,内应力的消除使得比新的铸件更稳定,这些铸件的使用又可以节约社会资源,又减少了铸铁件生产时对环境的污染。
3、熟悉了解设备结构性能,便于操作维修,购买的新设备,事先很难前面了解机床的结构性能,以至很难预算是否完全适合加工要求,而改造则完全可以避免这种情况,并且大大缩短了对数控机床在使用和维修方面的培训时间,机床一旦改装完成,很快就可以投入使用,见效较快。
4、可以充分利用现有的条件可以充分利用现有的地基,不必像购新机时重新构筑新基,同时工夹具、样板和外设备也可以在利用。
5、可更好的因地制宜合理筛选功能购买现成的通用型机床,往往对一个具体的生产加工有一些多余的功能,又可能缺少某一个专用的特殊功能,如向机床制造厂提出特殊定货要求,增加某些特殊的加工要求,往往费用大,交货的日期又长。
而采用改造方案就可以根据生产加工要求,采用组合的方法再某些部件设计改造成专用的数控机床。
6、可及时采用最新技术,充分利用社会资源由于技术进步和我国机床功能部件专业化生产的发展,目前已有众多的疏忽资源支持机床方面的改造,如随意采购各种尺寸的滚珠丝杠副,且交货期短;采用贴塑导轨新技术,可使传统的滑动导轨的摩擦系数降低五至十几倍来防止爬行,还可以使得刮研极容易,等等例子说明有一大批社会资源,可根据技术更新的发展速度,及时地采用最新技术来提高生产设备的自动化水平和效率,提高设备质量和档次,将旧机场改造成当今水平的机床。
第二章普通车床的数控改和可行性论证对于普通车床的经济型数控改造,在考虑总体设计方案时,应遵循的原则是:在满足设计要求的前途下,对机床的改动应尽可能的少,以降低成本。
一车床的数控改造(一)、数控机床工作原理及组成1. 数控机床工作原理:数控机床加工零件时,首先应编制零件的加工程序,这是数控机床的工作指令。
将加工程序输入到数控装置,再由数控装置控制机床主运动的变化、起停,进给运动的方向、速度和位移量以及其它如刀具选择交换、工件夹紧松开和冷却润滑的开、关等动作,使刀具与工件及其它辅助装置严格的按照加工程序规定的顺序、轨迹和参数进行工作,从而加工出符合要求的零件。
2.数控机床的组成:数控机床主要由控制介质、数控装置、伺服系统和机床本体等四部分组成,其组成框图如图2-1图2-1 数控机床的组成图(二)、设计内容及任务普通车床(C618)的数控改造设计内容包括:总体方案的确定和验证、机械改造部分的设计计算(包括纵向、横向进给系统的设计与计算)、主运动自动变速原理及改造后的机床传动系统图的设计、机床调速电动机控制电路的设计、电磁离合器的设计计算。
本设计任务是对C618卧式车床进行数控化改造,实现微机对车床的数控化控制。
利用微机对车床的纵向、横向进给系统进行数字控制,并要达到纵向最小运动单位为0.01 /脉冲,横向最小运动单位0.005 /脉冲,主运动要实现自动变速,刀架要改造成自动控制的自动转位刀架,要能自动的切削螺纹。
