数控机床进给传动系统一．进给传动体系图纵向和横向进给传动体系图二．体系图的重要构造和功用电念头：1. 步进电念头步进电念头是一种将电脉冲旌旗灯号转换成机械角位移的驱动元件。
步进电念头是一种特别的电念头，一般电念头通电后都是持续迁移转变的，而步进电念头则有定位与运转两种状况。
当有一个电脉冲输入时，步进电念头就反转展转一个固定的角度，这角度称为步距角，一个步距角就是一步，所以这种电念头称为步进电念头。
又因为它输入的是脉冲电流，也称作脉冲电念头。
当电脉冲持续赓续地输入，步进电念头便跟随脉冲一步一步地迁移转变，步进电念头的角位移量和输入的脉冲个数严格成正比例，在时光上与输入脉冲同步。
是以，只需控制输入脉冲的数量、频率及电念头绕组的通电次序，便可获得所需转角、转速和偏向。
在无脉冲输入时，步进电念头的转子保持原有地位，处于定位状况。
步进电念头的调速范围广、惯量小、灵敏度高、输出转角可以或许控制，并且有必定的精度，常用作开环进给伺服体系的驱动元件。
与闭坏体系比拟，它没有地位速度反馈回路，控制体系简单，成本大年夜大年夜降低，与机床配接轻易，应用便利，因而在对精度、速度请求不十分高的中小型数控机床上获得了广泛地应用。
2. 直流伺服电念头因为数控机床对进给伺服驱动装配的请求较高，而直流电念头具有优胜的调速特点，是以在半闭坏、闭坏伺服控制体系中，获得较广泛地应用。
直流进给伺服电念头就其工作道理来说，固然与通俗直流电念头雷同。
然而，因为机械加工的特别请求，一般的直流电念头是不克不及知足须要的。
起首，一般直流电念头转子的迁移转变惯量过大年夜，而其输出转矩则相对较小。
如许，它的动态特点就比较差，尤其在低速运转前提下，这个缺点就更凸起。
在进给伺服机构中应用的是经由改进构造，进步其特点的大年夜功率直流伺服电念头，重要有以下两种类型：（1）小惯量直流电念头。
重要构造特点是其转子的迁移转变惯量尽可能小，是以在构造上与通俗电念头的最大年夜不合是转子做成细长形且滑腻无槽。

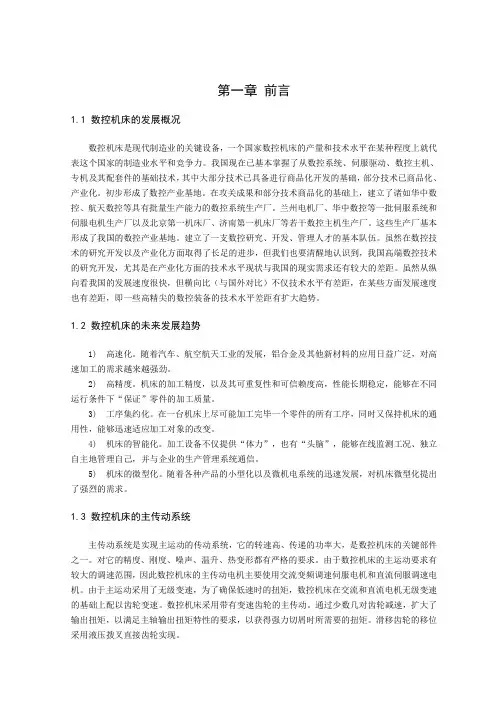

第一章前言1.1 数控机床的发展概况数控机床是现代制造业的关键设备，一个国家数控机床的产量和技术水平在某种程度上就代表这个国家的制造业水平和竞争力。
我国现在已基本掌握了从数控系统、伺服驱动、数控主机、专机及其配套件的基础技术，其中大部分技术已具备进行商品化开发的基础，部分技术已商品化、产业化。
初步形成了数控产业基地。
在攻关成果和部分技术商品化的基础上，建立了诸如华中数控、航天数控等具有批量生产能力的数控系统生产厂。
兰州电机厂、华中数控等一批伺服系统和伺服电机生产厂以及北京第一机床厂、济南第一机床厂等若干数控主机生产厂。
这些生产厂基本形成了我国的数控产业基地。
建立了一支数控研究、开发、管理人才的基本队伍。
虽然在数控技术的研究开发以及产业化方面取得了长足的进步，但我们也要清醒地认识到，我国高端数控技术的研究开发，尤其是在产业化方面的技术水平现状与我国的现实需求还有较大的差距。
虽然从纵向看我国的发展速度很快，但横向比（与国外对比）不仅技术水平有差距，在某些方面发展速度也有差距，即一些高精尖的数控装备的技术水平差距有扩大趋势。
1.2 数控机床的未来发展趋势1) 高速化。
随着汽车、航空航天工业的发展，铝合金及其他新材料的应用日益广泛，对高速加工的需求越来越强劲。
2) 高精度。
机床的加工精度，以及其可重复性和可信赖度高，性能长期稳定，能够在不同运行条件下“保证”零件的加工质量。
3) 工序集约化。
在一台机床上尽可能加工完毕一个零件的所有工序，同时又保持机床的通用性，能够迅速适应加工对象的改变。
4) 机床的智能化。
加工设备不仅提供“体力”，也有“头脑”，能够在线监测工况、独立自主地管理自己，并与企业的生产管理系统通信。
5) 机床的微型化。
随着各种产品的小型化以及微机电系统的迅速发展，对机床微型化提出了强烈的需求。
1.3 数控机床的主传动系统主传动系统是实现主运动的传动系统，它的转速高、传递的功率大，是数控机床的关键部件之一。
