数控机床的主传动方式

数控机床的传动原理
数控机床是一种通过计算机控制的机床，它采用了先进的传动原理来实现工件加工过程中的各种运动。

1.螺杆传动：数控机床中常用的螺杆传动方式包括丝杠传动和滚珠丝杠传动。

螺杆传动是指通过螺杆和螺母之间的螺纹配合来实现机床的进给运动。

螺杆传动具有传动精度高、刚度大等特点，广泛应用于数控机床的进给机构中。

2.线性导轨传动：线性导轨传动是指通过导轨和导向滑块之间的配合来实现机床的直线运动。

线性导轨传动具有摩擦力小、刚度大、精度高等特点，适用于数控机床中的主轴箱、进给台等部件的传动。

3.平面副传动：数控机床中的平面副传动包括键轴传动、齿轮传动、带传动等。

平面副传动是指通过平面形状的配合来实现机床的转动运动。

平面副传动具有结构简单、可靠性高等特点，广泛应用于数控机床中的各种转动部件。

4.摩擦盘传动：数控机床中的摩擦盘传动是指通过摩擦力来实现机床的运动。

摩擦盘传动具有传动比可调节、传动平稳等特点，广泛应用于数控机床的进给机构中。

5.齿轮传动：齿轮传动是指通过齿轮的啮合来传递动力和运动的一种传动方式。

数控机床中常用的齿轮传动包括直齿轮传动、斜齿轮传动、螺旋齿轮传动等。

齿轮传动具有传动效率高、传动精度高等特点，广泛应用于数控机床中的转动部件。

以上是数控机床常用的传动原理。

随着科技的不断进步，数控机床的传动原理仍在不断发展和创新，以满足更高的加工精度和运动性能要求。

数控机床的主传动方式数控机床的主传动方式有多种，常见的有伺服电机驱动方式、主轴伺服驱动方式和液压驱动方式。

1. 伺服电机驱动方式：伺服电机驱动方式是数控机床最常见的主传动方式之一。

伺服电机是一种特殊的电机，它能够根据控制信号精确地控制转速和位置。

在数控机床中，伺服电机通常用于驱动主轴、进给轴和其他重要的运动部件。

采用伺服电机驱动方式的数控机床具有运动精度高、响应速度快、动态性能好的优点，广泛应用于高精度加工领域。

2. 主轴伺服驱动方式：主轴伺服驱动方式是一种专门针对主轴进行优化设计的传动方式。

在数控机床中，主轴承担着主要的加工任务，因此主轴伺服驱动方式的设计对于整个机床的加工质量和效率具有重要影响。

主轴伺服驱动方式通常采用伺服电机和蜗轮蜗杆传动机构，通过伺服系统的精确控制来实现主轴的旋转运动。

采用主轴伺服驱动方式的数控机床具有转速范围宽、加工效率高、加工精度好的优点。

3. 液压驱动方式：液压驱动方式是一种利用液压系统实现主传动的方式。

液压驱动方式适用于大型数控机床，特别是用于锻压、冲压、剪切等需要大力矩和力量的加工任务。

液压驱动方式主要通过液压泵、液压缸和液压阀等液压元件实现主传动，具有输出力矩大、传动平稳、可靠性高的优点。

在液压驱动方式下，数控机床能够实现高压、高速、重载的大功率加工任务，适用于重型加工领域。

除了以上主要的传动方式，还有一些其他的传动方式，如：齿轮传动、带传动、链传动等，这些传动方式在一些特定的数控机床中也有应用。

需要根据具体的数控机床的加工任务和要求来选择合适的主传动方式，以实现高效、精密的加工。

数控机械传动知识点总结一、数控机床的传动方式1. 机械传动机械传动是数控机床上常用的传动方式，主要包括齿轮传动、链传动、带传动等。

在数控机床中，齿轮传动多用于主轴传动，链传动多用于变速传动，而带传动则多用于传动副的传动。

2. 电气传动电气传动是借助电机实现传动，采用变频器和伺服系统实现步进传动或闭环控制，因此能够实现高速、高精度的传动效果。

3. 液压传动液压传动主要通过液压缸来实现工件夹紧、换刀、换位、旋转等功能。

液压传动具有功率密度大、传动平稳、操作方便等特点，因此在数控机床上应用广泛。

二、机械传动的知识点1. 齿轮传动(1) 齿轮传动的分类按传动方式分为平行轴齿轮传动和直角轴齿轮传动；按齿轮传动比分为等速齿轮传动和非等速齿轮传动。

(2) 齿轮的参数和计算齿轮的参数主要包括模数、齿数、分度圆直径、齿顶高等，计算齿轮的参数需要考虑传动比、中心距、齿轮厚度等。

(3) 齿轮的制造和精度齿轮的制造主要包括铸造、锻造、车削和磨削等工艺，在制造过程中需要控制齿轮的模数、齿数、齿顶隙、齿根圆等参数，以保证齿轮的精度。

2. 链传动(1) 链传动的工作原理链传动依靠链条的柔性来传递动力，链条包括链轮、链板和滚子，在传动过程中需要保证链条的张紧和润滑。

(2) 链条的计算和设计链条的计算主要包括链条的尺寸、链轮的选择、链条的轴距、链条的张紧方式等，需要根据实际传动功率和工作条件来确定。

3. 带传动(1) 带传动的分类带传动分为平动带传动和皮带传动，其中平动带传动主要用于长距离传递功率，而皮带传动主要用于变速传动和工作环境要求较严格的场合。

(2) 带传动的设计和计算带传动的设计需要考虑带速比、中心距、带轮尺寸、带条数、张紧装置等参数，同时还需要考虑带传动的强度和工作效率。

三、电气传动的知识点1. 电机的分类与特点电机根据使用场合可以分为交流电机和直流电机，根据工作原理可以分为异步电机和同步电机，根据结构形式可以分为开放式电机和封闭式电机。

数控机床的主传动系统一、主传动装置1．数控机床主传动系统的特点（1）转速高、功率大（2）调速范围宽（3）主轴能自动实现无级变速，转速变换迅速可靠（4）数控机床的主轴组件具有较大的刚度、较高的精度和高的耐磨性能（5）在加工中心上，还具有安装刀具和刀具交换所需的自动夹紧装置，以及主轴定向准停装置，以保证刀具和主轴、刀库、机械手的正确啮合。

（6）为了扩大机床功能，一些数控机床的主轴能实现C轴功能（主轴回转角度的控制）2．数控机床主传动装置（1）带有二级齿轮的变速装置确保低速时输出大扭矩，扩大恒功率调速范围，以满足机床重切削时对输出扭矩特性的要求。

（2）采用定比传动装置定比传动装置常用同步齿形带或三角带连接电机与主轴，避免了齿轮传动引起的振动与噪声。

（3）采用电主轴电主轴传动方式大大简化了主轴箱体与主轴的结构，主轴部件的刚性更好。

但主轴输出扭矩小，电机发热对主轴影响较大，需对主轴进行强制冷却。

二、主轴结构1．数控车床主轴部件结构1、5—螺钉；2—带轮连接盘；3、15、16—螺钉；4—端盖；6—圆柱滚珠轴承；7、9、11、12—挡圈；8—热调整套；10、13、17—角接触球轴承；14—卡盘过渡盘；18—主轴；19—主轴箱箱体数控车床主轴部件结构示意图（2）主轴准停装置1—驱动爪； 2—卡爪； 3—卡盘；4—活塞杆；5—液压缸； 6、7—行程开关液压驱动动力的自定心夹盘2．数控加工中心（镗、铣床）主轴部件结构 （1）刀具夹紧装置和切屑清除装置1－刀架；2－拉钉；3－主轴；4-拉杆；5－碟形弹簧；6－活塞；7－液压缸（或气缸）；8、10－行程开关；9－压缩空气管接头；11－弹簧；12－钢球；13－端面键数控立式加工中心主轴部件1－多楔带轮；2－磁传感器；3－永久磁铁；4－垫片；5－主轴主轴准停装置的工作原理3．内装电主轴的主轴部件结构1－刀具系统；2、9－捕捉轴承；3、8－传感器；4、7－径向轴承；5－轴向推力轴承；6－高频电动机；10－冷却水管路；11－气－液压力放大器用磁悬浮轴承的高速加工中心电主轴部件电主轴主要融合了以下技术： （1）高速电机技术 其关键技术是高速度下的动平衡。

数控机床的主传动方式
n
现代数控机床的主运动系统广泛采用交流调速电机或直流调速电机
作为驱动元件，随着电机性能的日趋完善，能方便地实现宽范围的无级变速，且传动链短，传动件少，变速的可靠性高。

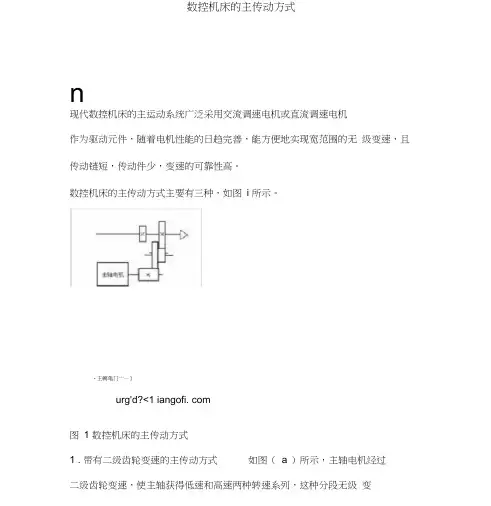

数控机床的主传动方式主要有三种，如图i 所示。

- 主轉亀门亠—》
urg'd?<1 iangofi. com
图1 数控机床的主传动方式
1 . 带有二级齿轮变速的主传动方式如图（a ）所示，主轴电机经过
二级齿轮变速，使主轴获得低速和高速两种转速系列，这种分段无级变
速，确保低速时的大扭矩，满足机床对扭矩特性的要求，是大中型数控机床采用较多的一种配置方式
2. 通过定比传动的主传动方式如图（b）所示，主轴电机经定比传
动传递给主轴，定比传动采用齿轮传动或带传动。

带传动方式主要应用于小型数控机床上，可以避免齿轮传动的噪声与振动。

3. 由主轴电机直接驱动的主传动方式如图（c）所示，电机轴与主
轴用联轴器同轴连接。

这种方式大大简化了主轴结构，有效地提高了主轴刚度。

但主轴输出扭矩小，电机的发热对主轴精度影响较大。

近年来出现了一种电主轴，该主轴本身就是电机的转子，主轴箱体与电子定子相连。

其优点是主轴部件结构更紧凑，质量小，惯性小，可提高启动、停止的响应特性；缺点同样是热变形问题。

同步齿形带主传动方式电主轴（电机直接驱动的主传动方式）。
