电机绝缘不合格的原因电机绝缘不合格，这事儿可有点麻烦呢。
咱就像唠家常一样，好好聊聊为啥会这样。
你想啊，电机这东西，天天干活，就像人似的，累了也会出毛病。
有时候啊，电机受潮了，这就好比人淋了雨，浑身湿漉漉的不舒服。
那些水分就偷偷钻进电机的绝缘层里，破坏了原本的绝缘性能。
就像小水滴在里面捣乱，把好好的绝缘环境给搅得一团糟。
还有啊，电机运行的时候会发热，这是正常的。
可是如果散热不好呢，就像人发烧了还捂着被子，温度越来越高。
过高的温度会让绝缘材料慢慢老化，就像人老了身体机能下降一样。
绝缘材料一旦老化，它的绝缘性能就不行了，这电机绝缘可不就不合格了嘛。
再说那电机的绝缘材料本身，如果质量就不过关，那就像是盖房子用了劣质的砖头，怎么能经得住考验呢？从一开始就埋下了隐患，等电机一工作，问题就全暴露出来了。
电机在工作的时候，周围的环境也很重要。
要是周围有好多灰尘啊、腐蚀性的气体啊，就像一群小坏蛋围着电机，慢慢侵蚀它的绝缘层。
时间一长，绝缘层就被这些坏家伙弄得千疮百孔，绝缘性能自然就不合格了。
而且啊，电机的使用和维护也很关键。
要是操作人员不小心，经常让电机受到一些撞击或者是过度的震动，这就像是经常打骂一个人，电机也会“受伤”的。
里面的绝缘结构可能就被破坏了，绝缘就不合格了。
还有一种情况，就是电机的绝缘工艺不过关。
这就好比做饭的时候步骤错了，做出来的饭肯定不好吃。
绝缘工艺如果不对，那绝缘效果肯定好不了。
所以啊，电机绝缘不合格可不是一个简单的事儿，这里面的门道可多着呢，就像生活中的很多事儿一样，哪一个环节出了问题都不行。
咱得好好对待电机，就像对待自己的好朋友一样，这样它才能好好工作呢。
电机线圈重缠后绝缘等级降低的原因
电机线圈重缠后绝缘等级降低的原因可能有以下几个方面：
1. 缠绕过程中的机械应力：电机线圈重缠时，线圈受到机械应力的影响，如果应力过大，可能导致绝缘层的损坏，从而使绝缘等级降低。
2. 绝缘材料的老化：电机线圈重缠后，绝缘材料可能会受到加热、挤压等作用，导致老化、劣化，从而使绝缘等级降低。
3. 绝缘材料的受潮：电机线圈重缠后，如果绝缘材料没有充分干燥，可能会受到潮气的影响，导致绝缘层的性能下降，从而使绝缘等级降低。
4. 缠绕质量不良：电机线圈重缠过程中，如果操作不当或者设备质量不良，可能会导致线圈不均匀、绕线不紧密等问题，从而使绝缘等级降低。
因此，在进行电机线圈重缠时，需要注意操作方法和工艺要求，确保绕组质量和绝缘等级。
同时，选择合适的绝缘材料和进行必要的绝缘测试，也能有效提高绝缘等级。
高压电机绕组常见绝缘故障及处理郑静娜发布时间：2023-07-17T07:05:33.943Z 来源：《中国电业与能源》2023年9期作者：郑静娜[导读] 近年来，我国的工业化进程有了很大进展，对高压电机的应用也越来越广泛。
本文就高压电机绕组常见绝缘故障及处理进行研究，以供参考。
西安市产品质量监督检验院摘要：近年来，我国的工业化进程有了很大进展，对高压电机的应用也越来越广泛。
本文就高压电机绕组常见绝缘故障及处理进行研究，以供参考。
关键词：高压电机；绕组；绝缘故障引言除了电应力的影响，高空环境与地面环境存在着明显差异，电动飞机电机绝缘面临低气压、高温和高湿度等环境挑战。
根据Paschen定律，当压强与间距乘积较大时，随着压强的减小，空气击穿场强减小，绝缘强度减弱；温度每升高8～10℃，电机绝缘寿命将减少一半；当相对湿度接近100%时，电机绕组放电起始电压（Partial Discharge Inception V oltage，PDIV）明显下降。
因此飞机运行时的严苛的环境也是电机绝缘设计中必须考虑的因素之一。
1电机绝缘基本结构电机中大多数故障都发生在定子绕组中，且定子绕组失效的主要原因是由于绕组绝缘失效，因此绝缘和绕组结构的设计有着重要意义。
目前，电机绕组主要有两种结构：散绕绕组（Ｒandom Wound）（＜700V）和模绕绕组（FormWound）（＞700V）。
散绕绕组中线圈随机排布，相邻线圈间的电压差各不相等，电压过高容易导致局部场强过高而引发PD，因而仅适用于低压电机，一般要求散绕电机在其运行期间无PD发生；模绕绕组通过特殊设计使得匝间相邻线圈之间的电压差尽可能的小，电压在绕组间的分布更加均匀，适用于高压电机，尤其适用于集中绕线和高可靠性的多相电机，许多电动汽车和航空航天电机都是采用模绕绕组。
对于模绕绕组，NASA团队利用了Litz线，能够有效减少涡流损耗进而提供更高的功率密度。
电机中的绝缘主要有匝间、相间和相地三种类型，通常电机绕组故障是从匝间绝缘劣化开始，然后逐渐过渡到相间或相地绝缘故障，最后导致电机绝缘永久失效，因此电机绝缘中最薄弱的环节在于绕组的匝间绝缘，通常希望电机实际工作电压低于绕组线圈PDIV与重复起始放电电压（Ｒepetitive Partial Discharge Inception V oltage，ＲPDIV）以减少PD发生概率，保障绝缘可靠性。
摘要电机绝缘结构故障诊断与研究摘要：电机绝缘结构是各类电气设备（包括发电机、电动机、变压器、开关、继电器、家用电器等）的重要组成部分，其作用是隔离带电体与地，以及异体之间的不同电位。
电器设备通电后，绝缘结构上就承受了工作电压，绝缘结构性能优劣直接影响到电气设备的安全性，可靠性和使用寿命。
对于任何一台电机来说，定、转子绕组，以及铁芯叠片之间的电气绝缘对电机的使用安全、可靠性及寿命有重大影响，绝缘故障会直接间接地引起电机故障，降低可靠性和导致强迫停机，增加维修工作和修理费用。
本文对电机绝缘故障产产生原因进行了分析，并对绝缘老化进行了分类，对低压异步电机和交流电机的绝缘结构作了介绍。
给出了常用的电机绝缘故障诊断方法和诊断程序，并在此基础上介绍了传感器和虚拟仪器在电机绝缘故障检测中的应用，最后通过一组试验对电机绝缘故障的产生与处理进行了详细的分析。
关键词：电机绝缘结构故障诊断Motor insulation fault diagnosis andresearchAbstract: motor insulation structure is all kinds of electric equipment (including generators, motors, transformers, switch, relays, household electric appliances, etc) is an important part of, its effect is belt electricity body and ground, and with the difference between the potential. Electrical equipment after electrify, insulation structure on the work under voltage, insulation structure performance quality directly affect the electrical equipment safety, reliability and service life. For any motor for, the stator and the rotor winding, and between laminated core of the electrical insulation of the use of motor safety and reliability and life has great influence, insulation fault will direct indirect cause electrical fault, reduce the reliability and lead to forced outage, increase the cost of repair and maintenance work.This paper in motor insulation fault reasons were analyzed, and the insulation aging, the classification of low voltage ac induction motor and ac motor insulation structure is introduced in this paper. Given the commonly used motor insulation fault diagnosis method and the diagnosis program, and based on this, advances the sensor and the virtual instruments in motor insulation fault detection, the application by a set of test last motor insulation fault production and processing the detailed analysis.Keywords: motor insulation fault diagnosis目录摘要 (I)ABSTRACT (II)目录 (III)引音 (1)第一章电机绝缘系统的构成及概述 (2)1．1绝缘系统 (2)1．2低压异步电机的绝缘结构 (4)1．3交流电机的绝缘结构 (12)第二章绝缘结构的故障检测 (13)2．1绝缘诊断概述························2．2电机绝缘故障的检测·················2．3先进故障检测方法···················第三章电机绝缘故障的诊断················3．1设备诊断技术的概念··················3．2电机故障诊断技术···················3．3电机绝缘故障的诊断及处理···········总结···································致谢···································参考文献·································引言电机的正常工作对保证生产制造过程中的安全、高效、敏捷、优质及低耗运行意义非常重大，在工业生产和人们是生活中的应用日益广泛。
正确使用电机检测中匝间绝缘测试项目1 概述近年来，在国内电机生产和检测中，匝间绝缘测试项目越来越受到广泛重视。
在80年代和90年代初，各厂家和试验室所用匝间绝缘测试仪均用目测波形差异测试法，且匝间绝缘项目测试仅用于交流电机定子绕组的测试。
随着计算机应用的提高和普及，匝间绝缘测试方法也从目测发展为用计算机进行分析和判断。
脉冲冲击电路从闸流管发展到高压可控硅电路，电路稳定、可靠，不需预热，寿命长。
在90年代中期以后，国内匝间绝缘测试技术已发展到一个新水平。
2 匝间绝缘检测机理匝间绝缘测试机理为用一个高压窄脉冲（根据现有标准脉冲上升沿为1.2μs、0.5μs两种）加于被测绕组两端，此脉冲能量在绕组与匹配电容之间产生一个并联自激振荡，由于绕组直流电阻的存在，此谐振为一衰减波并较快趋近于零，分析被测绕组振荡波形与标准绕组振荡波形之差异，即可判断被测绕组的优劣，判断其是否存在匝间短路或匝间绝缘不良问题。
传统的匝间绝缘判断方法是将标准绕组和被测绕组两振荡波加于双线示波器上，用肉眼观察两波形的幅值和频率的差异，并根据经验判断被测绕组是否合格，这种方法的根本缺点是判断主观随意性，没有量化指标考核，这种方法也经常引起制造者与检验人之间的分歧与矛盾。
随着计算机技术的发展与普及，匝间绝缘测试方法已大有改进，用一个高速A/D系统将绕组的脉冲电压冲击的衰减自激振荡波模拟信号进行数字化处理，然后由计算机对波形数据进行分析比较和计算，并由计算机对各参量的变化进行判断。
波形判断的参量，目前国内和国际上有很多形式，如利用被测绕组振荡波与X轴的面积和标准绕组振荡波与X轴的面积之差的百分数法、两个波的频率差的百分数法、用两个波面积差的百分数法、电晕放电法、电桥不平衡法等。
目前国内使用较普遍的是面积差百分数法和频率差百分数法。
正确选择各检测参数，才能保证检测准确性，现以目前国内某公司的定子综合测试台中匝间绝缘项目测试为例进一步阐述检测机理与方法。

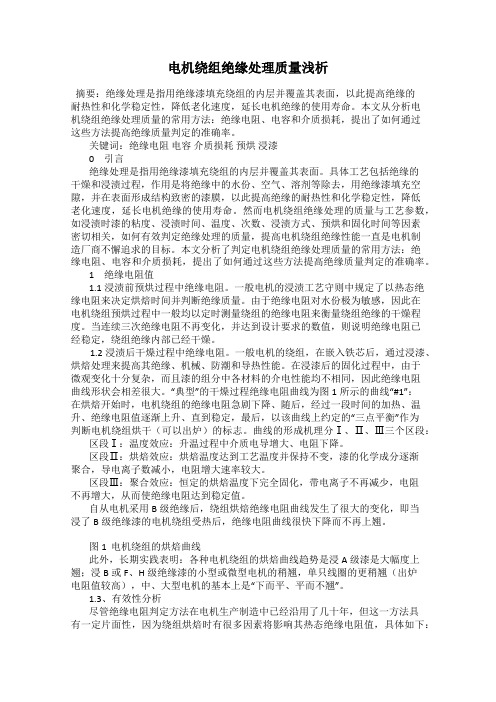

电机绕组绝缘处理质量浅析摘要：绝缘处理是指用绝缘漆填充绕组的内层并覆盖其表面，以此提高绝缘的耐热性和化学稳定性，降低老化速度，延长电机绝缘的使用寿命。
本文从分析电机绕组绝缘处理质量的常用方法：绝缘电阻、电容和介质损耗，提出了如何通过这些方法提高绝缘质量判定的准确率。
关键词：绝缘电阻电容介质损耗预烘浸漆0引言绝缘处理是指用绝缘漆填充绕组的内层并覆盖其表面。
具体工艺包括绝缘的干燥和浸渍过程，作用是将绝缘中的水份、空气、溶剂等除去，用绝缘漆填充空隙，并在表面形成结构致密的漆膜，以此提高绝缘的耐热性和化学稳定性，降低老化速度，延长电机绝缘的使用寿命。
然而电机绕组绝缘处理的质量与工艺参数，如浸渍时漆的粘度、浸渍时间、温度、次数、浸渍方式、预烘和固化时间等因素密切相关，如何有效判定绝缘处理的质量，提高电机绕组绝缘性能一直是电机制造厂商不懈追求的目标。
本文分析了判定电机绕组绝缘处理质量的常用方法：绝缘电阻、电容和介质损耗，提出了如何通过这些方法提高绝缘质量判定的准确率。
1绝缘电阻值1.1浸渍前预烘过程中绝缘电阻。
一般电机的浸渍工艺守则中规定了以热态绝缘电阻来决定烘焙时间并判断绝缘质量。
由于绝缘电阻对水份极为敏感，因此在电机绕组预烘过程中一般均以定时测量绕组的绝缘电阻来衡量绕组绝缘的干燥程度。
当连续三次绝缘电阻不再变化，并达到设计要求的数值，则说明绝缘电阻已经稳定，绕组绝缘内部已经干燥。
1.2浸渍后干燥过程中绝缘电阻。
一般电机的绕组，在嵌入铁芯后，通过浸漆、烘焙处理来提高其绝缘、机械、防潮和导热性能。
在浸漆后的固化过程中，由于微观变化十分复杂，而且漆的组分中各材料的介电性能均不相同，因此绝缘电阻曲线形状会相差很大。
“典型”的干燥过程绝缘电阻曲线为图1所示的曲线“#1”：在烘焙开始时，电机绕组的绝缘电阻急剧下降、随后，经过一段时间的加热、温升、绝缘电阻值逐渐上升、直到稳定，最后，以该曲线上约定的“三点平衡”作为判断电机绕组烘干（可以出炉）的标志。
发电机转子匝间绝缘的缺陷和处理发电机转子匝间绝缘的缺陷和处理（作者：XXXXXX限责任公司检修公司XX ）摘要：在处理一起转子一点接地故障中发现转子冷却水泄漏存在的隐患，介绍了对这一缺陷的处理情况，提出了加强运行监视的建议。
关键词：发电机；转子；线棒绝缘；处理新沪热电有限公司60ＭＷ汽轮机发电机组是一台2007年从南市发电厂拆迁的上海发电机厂生产的汽轮发电机。
2台汽轮机发电机组已于2008年7月投入商业运行。
发电机为60000ＫＶＡ，双水内冷机组。
2号发电机带40ＭＷ负荷正常运行时，经运行人员在现场巡检发现有水从发电极端盖处甩出，确认发电机转子冷却水泄漏。
并立即通知值长下令停机检查，针对转子冷却水泄漏打开端盖检查的结果，就转子转子冷却水泄漏的原因和预防进行了分析和探讨。
1转子绕组端部绝缘损坏的发现及原因分析1.1绝缘隐患的发现抽出发电机转子后打压试验发现转子汽侧大护环出有水泄漏，导致绝缘下降。
在对转子滑环损坏部分进行分离后，测量不带转子滑环的直流电阻为0.2560Ω（34℃），折算到25℃后为0.2474Ω，与投产时直流电阻0.2472Ω（25℃）基本一致，同时对发电机转子的交流阻抗的测试结果均正常。
经过技术分析，引线的烧蚀和发电机转子绝缘下降的原因是，滑环引线与通往绕组的导电棒的连接处折螺丝紧力不够，长期承受大电流运行，逐渐发热而松动。
最后引起滑环引线接头熔化、移位，产生火化，导致正负极间弧光短路和接地。
在处理发电机转子滑环引线大面积烧坏，导致绝缘下降的故障期间，根据上海发电机厂专家对发电机转子端部的绕组线圈进行了检查，发现转子绕组匝间的绝缘介质发生大面积的移位。
1.2绝缘发生移位的原因分析一般情况下转子匝间短路有2方面的原因：（1）制造、运输或保存等原因。
由于制造工艺不良，在绕组下线、整形等工艺过程中损伤了匝间绝缘；或绕组铜导体边角毛刺末打光，导电金属屑等清理不彻底；或选用不当的绝缘胶粘剂，由于运输、保存不当导致转子内部受潮、铁芯生锈，随后铁锈进入绕组，造成匝间短路。
电动机绕组绝缘下降的现象分析及稳定措施摘要结合现场经验总结了电动机绕组绝缘下降、损坏的现象及原因，通过原因分析制定了相应的措施，在日常工作中有一定的借鉴、应用价值。
关键词电动机绕组绝缘下降、损坏措施借鉴应用价值电动机的绕组绝缘包括三相绕组之间的相间绝缘和三相绕组的对地（机壳）绝缘，一般用兆欧表（即：摇表）、万用表等仪表进行测定。
正常情况下，电动机的绕组绝缘均在200－500MΩ及以上，最低标准不低于1MΩ/1KV，对于低压380V的电动机其绕组绝缘标准不低于0.38 MΩ。
1 电动机绕组绝缘损坏、下降主要表现在以下几个方面：1.1 电动机的三相绕组均被击穿、短路烧毁，其相间、对地绝缘均为“0”。
1.2 电动机的绕组其中一、二相被击穿、短路烧毁，其中两相之间、对地绝缘为“0”，有时只有其中一相对地绝缘为“0”。
1.3 电动机的三相绕组受环境、发热等影响绝缘下降较快，在短时间内下降至一定范围后不再继续下降，保持0.5－200 MΩ之间的某个绝缘值不变。
1.4 电动机的三相绕组受环境、粉尘等影响绝缘急剧下降，直至绕组对地、相间绝缘均为“0”，这种现象一般在粉尘严重的皮带运输电动机较为普遍，电动机出现此现象后，其绕组绝缘未被击穿，电动机照常可以继续运行。
2 电动机绕组绝缘下降的原因分析根据以上现象，下面就从电动机绕组绝缘下降、对地短路及绕组相间短路几个方面对其进行分析。
2.1 电动机绕组绝缘下降和对地短路电动机受粉尘、潮湿、绝缘老化以及大修更换绕组时槽绝缘被损坏或绝缘未垫好均会导致绕组绝缘下降、对地短路，电动机绕组对地短路俗称“通地”或“碰壳”。
2.1.1 电动机因长期受粉尘侵袭导致绕组绝缘下降的现象在新岭煤矿较为普遍，主要体现在粉尘较严重的皮带运输系统，特别以焦炭运输线的电动机尤为突出。
虽然在用的大多为封闭式异步电动机，但是无孔不入的粉尘还是通过两种途径进入电动机机体：一方面空气中的粉尘微粒通过电动机接线盒缝隙自然进入电动机内部；另一方面由于电动机旋转磁场的作用，使粉尘微粒进入电动机几率和速度增加。
第24卷第2期 2005年2月实验室研究与探索RESE ARCH AND EXP LORATI ON I N LABORAT ORYV ol.24N o.2 Feb.2005 电机绕组绝缘与匝间短路分析顾伟驷(浙江工业大学信息工程学院,浙江杭州310032)摘 要:阐述了电机绝缘系统的绝缘诊断试验,以此评估电机的绝缘状态;并分析了电机绝缘的常见故障匝间短路,说明了匝间短路的内在机理。
关键词:电机;绝缘;匝间短路中图分类号:T M306文献标识码:B文章编号:100627167(2005)022*******An Insulation Condition Asse ssment of Electric Motor W indingG U Wei 2si(C ollege of In formation Eng.,Zhejiang Univ.of T echnology ,Hangzhou 310032,China )Abstract :This article described how to assess the insulation condition of an electric m otor winding through an inspection test.The flowchart of the assessment program was als o given.As an illustration ,the turn 2to 2turn short circuit was analysed.K ey w ords :electric m otor ;insulation ;turn 2to 2turn short circuit收稿日期:2004205225作者简介:顾伟驷(1964-),男,浙江余姚人,副教授,硕士,从事电工理论及新技术的教学与科研工作。
T el :0571288320364;E 2mail :gws @1 引 言电机绕组绝缘系统是电机可靠运行的关键,绝缘在运行过程中,在升高的温度、机械负荷、电磁场及周围媒质的作用下,其电气特性会逐渐变坏。
