基于单片机的超声波测距仪的设计超声波测距仪是一种常见的测量距离的仪器，它使用超声波的反射原理来测量被测物体与测距仪之间的距离。
基于单片机的超声波测距仪可以实现更精确、更灵活的测距功能。
本文将详细介绍基于单片机的超声波测距仪的设计。
首先，我们需要选择合适的硬件平台。
单片机作为核心芯片，可以选择AT89C51或者STM32等。
超声波传感器可以选择HC-SR04或者JSN-SR04T等。
此外，我们还需要一块LCD显示屏用于显示测距结果，以及一些电路连接线等。
接下来，我们需要设计电路部分。
首先，将超声波传感器的VCC引脚连接到单片机的5V引脚，将GND引脚连接到单片机的GND引脚。
然后，将超声波传感器的Trig引脚连接到单片机的一些IO口，将Echo引脚连接到单片机的另一个IO口。
最后，将LCD的引脚连接到单片机的相应IO 口，至此电路部分完成。
接下来，我们需要编写相应的软件程序。
首先，我们需要初始化单片机的IO口，将Trig引脚设置为输出模式，Echo引脚设置为输入模式。
然后，我们需要设置中断，以便能够检测到Echo引脚电平的变化。
当超声波传感器发出一次超声波后，Echo引脚将会有一次脉冲输出，该脉冲的宽度与被测物体与测距仪之间的距离成正比。
我们可以通过测量脉冲的宽度来计算出距离。
在进行测距之前，我们需要先发出一段超声波。
通过设置Trig引脚为高电平，持续10us，然后将其设为低电平，即可发出一段超声波。
接下来，我们需要在中断服务函数中记录下Echo引脚电平变化的时间，即可以得到Echo引脚电平变化的时间间隔。
根据声速的传播速度，我们可以将时间间隔转换为距离。
最后，我们将测量到的距离结果显示在LCD屏幕上。
通过调用LCD驱动程序中的相应函数，我们可以将距离结果以字符串的形式显示在LCD屏幕上。
综上所述，基于单片机的超声波测距仪的设计包括硬件电路的设计和软件程序的编写。
硬件电路主要包括超声波传感器、单片机、LCD显示屏等的连接，软件程序则主要包括初始化IO口、设置中断、发出超声波、测量脉冲宽度、计算距离和显示结果等的功能。

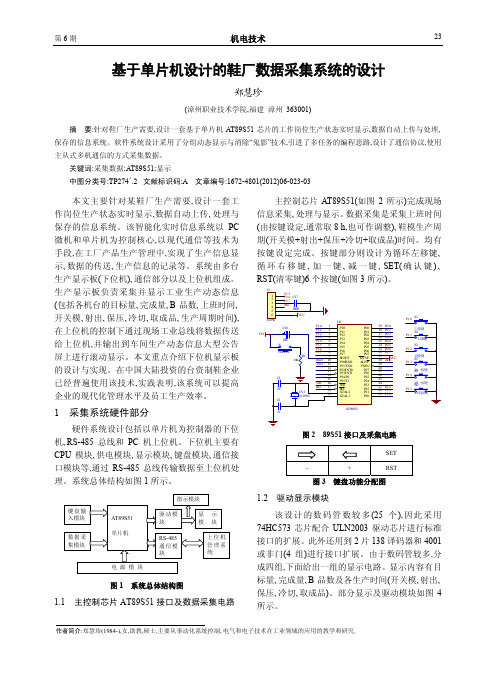

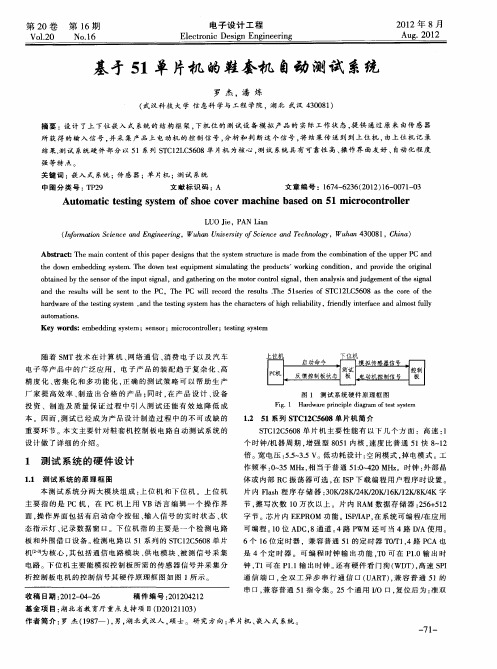

第6期机电技术23基于单片机设计的鞋厂数据采集系统的设计郑慧珍(漳州职业技术学院,福建漳州 363001)摘要:针对鞋厂生产需要,设计一套基于单片机AT89S51芯片的工作岗位生产状态实时显示,数据自动上传与处理､保存的信息系统。
软件系统设计采用了分组动态显示与消除“鬼影”技术,引进了多任务的编程思路,设计了通信协议,使用主从式多机通信的方式采集数据。
关键词:采集数据;AT89S51;显示中图分类号:TP274+.2 文献标识码:A 文章编号:1672-4801(2012)06-023-03本文主要针对某鞋厂生产需要,设计一套工作岗位生产状态实时显示,数据自动上传､处理与保存的信息系统。
该智能化实时信息系统以PC 微机和单片机为控制核心,以现代通信等技术为手段,在工厂产品生产管理中,实现了生产信息显示､数据的传送､生产信息的记录等。
系统由多台生产显示板(下位机)､通信部分以及上位机组成。
生产显示板负责采集并显示工业生产动态信息(包括各机台的目标量､完成量､B品数､上班时间､开关模､射出､保压､冷切､取成品､生产周期时间),在上位机的控制下通过现场工业总线将数据传送给上位机,并输出到车间生产动态信息大型公告屏上进行滚动显示。
本文重点介绍下位机显示板的设计与实现。
在中国大陆投资的台资制鞋企业已经普遍使用该技术,实践表明,该系统可以提高企业的现代化管理水平及员工生产效率。
1 采集系统硬件部分硬件系统设计包括以单片机为控制器的下位机､RS-485总线和PC机上位机。
下位机主要有CPU模块､供电模块､显示模块､键盘模块､通信接口模块等,通过RS-485总线传输数据至上位机处理。
系统总体结构如图1所示。
图1 系统总体结构图1.1 主控制芯片AT89S51接口及数据采集电路主控制芯片AT89S51(如图2所示)完成现场信息采集､处理与显示。
数据采集是采集上班时间(由按键设定,通常取8 h,也可作调整)､鞋模生产周期(开关模+射出+保压+冷切+取成品)时间。
51单片机的轮式测距仪设计原理
51单片机的轮式测距仪设计原理主要基于超声波测距技术。
这种测距仪使
用40kHz的超声波发射器向目标物体发送超声波，并使用接收器接收反射
回来的回波。
通过测量发送和接收回波的时间差，可以计算出目标物体与测距仪之间的距离。
在硬件设计方面，51单片机是核心控制器，负责控制超声波发射器的工作
和接收回波信号。
超声波发射器可以采用40kHz的压电陶瓷或超声波换能器。
接收器通常使用灵敏度较高的超声波探头或麦克风。
在软件设计方面，51单片机通过编程控制超声波发射器的脉冲宽度和频率，以及接收器的数据采集和处理。
程序中需要实现计时器中断、回波处理和距离计算等算法。
通过定时器中断产生40kHz的方波信号，控制超声波发射
器的脉冲宽度和重复频率。
同时，程序中还需要实现回波处理算法，包括信号放大、滤波、检测和阈值比较等步骤，以提取出有效的回波信号。
最后，程序根据计时器和回波处理结果计算出目标物体与测距仪之间的距离，并通过显示模块或串口通信模块将结果输出给用户。
总之，51单片机的轮式测距仪设计原理是基于超声波测距技术，通过单片
机控制超声波发射器和接收器的工作，实现距离的测量和输出。
这种测距仪
具有精度高、测量范围广、抗干扰能力强等优点，广泛应用于机器人、无人机、智能家居等领域。
基于STC单片机的家居智能鞋柜系统设计随着人们生活水平的提高，家居智能化成为了一个热门话题。
智能家居具有多种功能，可以方便我们的生活，提升我们的品质。
本文将介绍一种基于STC单片机的家居智能鞋柜系统设计。
智能鞋柜系统主要由检测、控制、显示三个模块组成。
检测模块主要用于检测鞋柜中鞋子的数量和种类，控制模块主要用于控制鞋柜开关的状态，显示模块可以显示鞋的种类和数量。
在设计过程中，我们使用了STC单片机，其具有低功耗、高性能、易于编程等特点。
具体设计步骤如下：首先，在检测模块中使用红外传感器检测鞋柜中鞋子的种类和数量。
红外传感器触发时，会发送一束红外光，当光线被障碍物（鞋子）阻挡时，会被传感器接收到。
通过红外传感器的数组，可以获取到鞋子的种类和数量信息并存储到单片机的内存中。
接着，在控制模块中，使用继电器控制鞋柜的开关状态。
当检测到鞋子数量不足时，单片机会自动控制继电器通电，将鞋柜门自动打开，方便我们存放鞋子。
当检测到鞋子数量充足时，单片机会自动断开继电器，关闭鞋柜门，保持鞋柜的安全性。
最后，在显示模块中，通过LCD显示屏显示鞋柜中鞋子的种类和数量。
用户可以通过触摸屏控制显示屏显示不同种类的鞋子以及数量信息。
显示模块也可以通过WiFi模块，将鞋柜中的鞋子信息上传到云平台，方便用户随时查看鞋子的存储情况。
总之，基于STC单片机的家居智能鞋柜系统设计具有良好的可行性和扩展性。
该系统可以方便我们存储鞋子，提升了我们的生活品质。
未来，该系统还可以继续完善，增加更多的人性化功能，让智能化家居更加完善。
相关数据是指与某个主题或问题相关的各种数据。
在分析这些数据时，可以通过数据的整合、归纳和总结等方式，来揭示其背后的规律和趋势，从而得出数据分析的结论。
以智能家居为例，我们可以收集以下相关数据：1. 智能家居市场规模：收集智能家居市场的各种数据，如市场份额、营收、销售量等，可以分析智能家居的发展趋势和市场竞争情况。
2. 智能家居用户群体：调查智能家居的用户群体，包括年龄、性别、教育、收入等方面，了解智能家居用户的消费观念和需求特点。

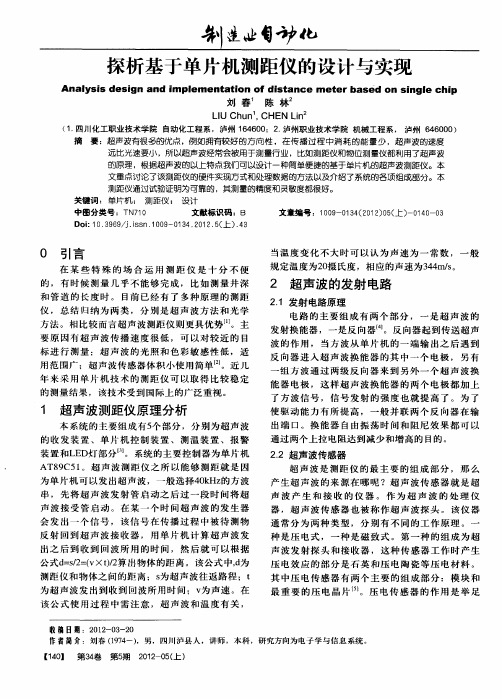

四川理工学院毕业设计（论文）基于单片机的测距仪设计QQ:271021773四川理工学院计算机学院二O 0 九年六月基于单片机的测距仪设计摘要本文详细介绍了一种基于单片机的脉冲反射式超声测距系统。
该系统是以空气中超声波的传播速度为确定条件，利用发射超声波与反射回波时间差来测量待测距离。
论文概述了超声波检测的发展及基本原理，介绍超声传感器的工作机理及特性，对影响测距系统的一些主要参数进行了讨论。
并且在介绍超声测距系统功能的基础上，提出了系统的总体构成。
针对测距系统发射、接收、检测、显示部分的总体设计方案进行了论证。
进一步介绍了STC89C52RC单片机在系统中的应用，分析了系统各部分的硬件及软件实现。
关键字：单片机；测距仪；超声波；超声波传感器The design of range finder base on single-chipABSTRACTThis paper introduces a method based on single chip pulse reflex ultrasonic ranging system. this system can measure the distance which is based on the speed ofultrasonic and used the time difference of launch ultrasonic and reflection echo.this paper summarizes the development and basic principle of the ultraonic testing,the working mechanism and characteristics of the ultrasonic sensors.there is a discussion about some major parameters of the influence ranging system.based on the introduces of the ultrasonic ranging system function,The overall system is proposed.according to transmitting and receiving, detection, and display part of distance measuring system's overall desgin,the schemes are discussed.the further introduction of this paper is the application of STC89C52RC single chip microcomputer in the system, and the analysis of all the parts of the system hardware and software realization.Keywords:single chip。
