常见流量测量装置的原理、优点及缺点总结

10大常见流量计原理图及特点流量计关于流量计的原理，其实一直都觉得很难搞懂，不知道你们是不是这样。

所以特地找了动态原理图以帮助理解，希望对你们也有用。

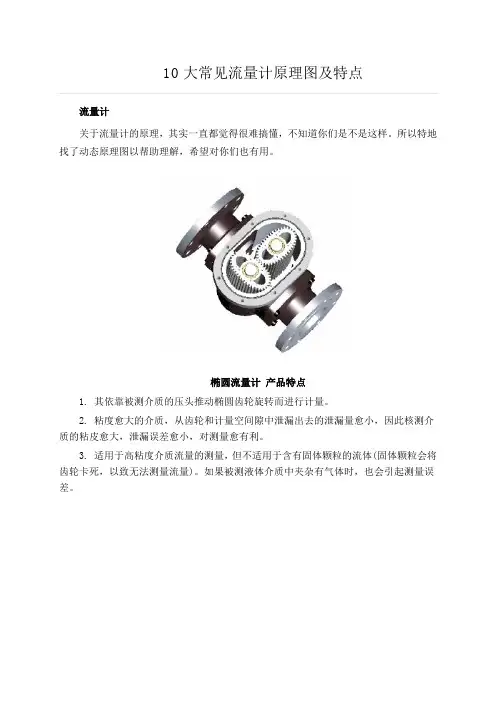

椭圆流量计产品特点1. 其依靠被测介质的压头推动椭圆齿轮旋转而进行计量。

2. 粘度愈大的介质，从齿轮和计量空间隙中泄漏出去的泄漏量愈小，因此核测介质的粘皮愈大，泄漏误差愈小，对测量愈有利。

3. 适用于高粘度介质流量的测量，但不适用于含有固体颗粒的流体(固体颗粒会将齿轮卡死，以致无法测量流量)。

如果被测液体介质中夹杂有气体时，也会引起测量误差。

腰轮流量计产品特点1. 重量轻、精度高，安装使用方便。

2. 压力损失小，量程范围大。

3. 主要用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、煤油及轻柴油等油品的计量。

双转子流量计产品特点1. 适用于稀油、轻质油、稠油、含砂量大、含水量大的原油，被测量液体的粘度范围大。

2. 流量计通过的液体流量大。

3. 使用寿命长，准确度高，可靠性强。

4. 压内损失极小。

5. 可直接与计算机联网。

孔板流量计产品特点1. 节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。

2. 应用范围广，全部单相流皆可测量，部分混相流亦可应用。

3. 标准型节流装置无须实流校准，即可投用。

4. 一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。

转子流量计产品特点1. 工业上和实验室最常用的一种流量计。

2. 结构简单、直观、压力损失小、维修方便。

3. 须安装在垂直走向的管段上，流体介质自下而上地通过转子流量计。

涡轮流量计产品特点1.抗杂质能力强。

2.抗电磁干扰和抗振能力强。

3.其结构与原理简单，便于维修。

4.几乎无压力损失，节省动力电耗。

电磁流量计产品特点1. 双向测量系统。

2. 传感器所需的直管段较短，长度为5倍的管道直径。

3. 压力损失小4. 测量不受流体密度、粘度、温度、压力和电导率变化的影响5. 主要应用于污水处理方面。

十二种常见流量计的工作原理流量计是一种用于测量流体流量的仪器，广泛应用于各个行业中，包括化工、石油、水处理、食品等领域。

下面将介绍十二种常见流量计的工作原理。

1.常用的流量计之一是流体的涡街流量计。

它利用涡街发生器产生的涡街在流体中发生的频率与流量成正比的原理。

涡街流量计可以通过检测涡街的频率变化来确定流量大小。

2.电磁流量计是另一种常见的流量计类型。

它利用电磁感应原理，通过测量流体流动时感应电极的感应电动势来确定流量大小。

电磁流量计适用于导电流体的测量。

3.超声波流量计利用超声波在流体中传播时的速度变化来测量流速。

它通过发送超声波脉冲到流体中并测量脉冲传播的时间来计算速度，从而确定流量大小。

4.激光流量计是一种利用激光束通过流体流动时发生的散射或吸收来测量流速的流量计。

它可以通过测量激光束通过流体的时间和空间变化来确定流量大小。

5.风轮流量计是一种利用流体冲击风轮并测量风轮转速来计算流速的流量计。

它通常用于测量气体的流量。

6.角度式流量计利用改变流体流动方向时产生的压力差来测量流速。

角度式流量计多用于流速较低的气体测量。

7.差压式流量计利用测量流体流动时产生的压力差来计算流速。

差压式流量计有多种类型，包括孔板、喇叭口、流体节流装置等。

8.漩涡流量计也是一种基于压力差测量流速的流量计。

漩涡流量计通过测量流体通过放置在管道中的障碍物时产生的漩涡频率来确定流量大小。

9.涡轮流量计是一种利用流体通过涡轮时转动涡轮并测量转速来计算流速的流量计。

它通常用于测量液体的流量。

10.浮子流量计利用流体流动时使浮子上升或下降的原理来测量流速。

浮子流量计适用于液体流量的测量。

11.科里奥利流量计利用科里奥利力作用在导体中引起的电压测量流速。

科里奥利流量计通常用于液态和气体流量的测量。

12.光纤流量计是一种利用光纤传感器对流体流动引起的压力变化进行测量的流量计。

它可以测量气体和液体的流量。

以上是十二种常见流量计的工作原理的简要介绍。

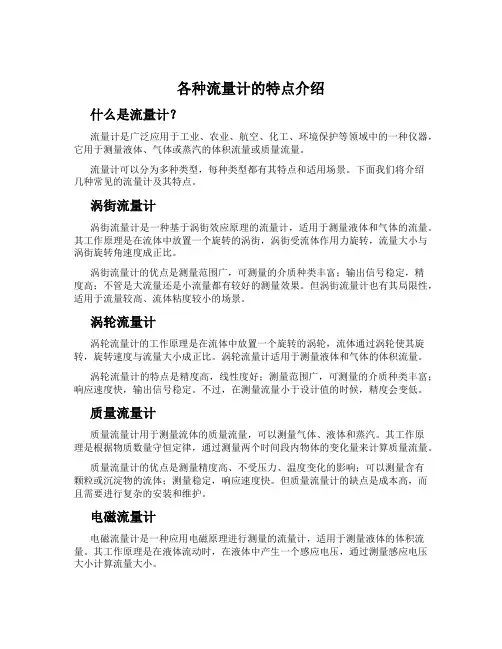

各种流量计的特点介绍什么是流量计？流量计是广泛应用于工业、农业、航空、化工、环境保护等领域中的一种仪器，它用于测量液体、气体或蒸汽的体积流量或质量流量。

流量计可以分为多种类型，每种类型都有其特点和适用场景。

下面我们将介绍几种常见的流量计及其特点。

涡街流量计涡街流量计是一种基于涡街效应原理的流量计，适用于测量液体和气体的流量。

其工作原理是在流体中放置一个旋转的涡街，涡街受流体作用力旋转，流量大小与涡街旋转角速度成正比。

涡街流量计的优点是测量范围广，可测量的介质种类丰富；输出信号稳定，精度高；不管是大流量还是小流量都有较好的测量效果。

但涡街流量计也有其局限性，适用于流量较高、流体粘度较小的场景。

涡轮流量计涡轮流量计的工作原理是在流体中放置一个旋转的涡轮，流体通过涡轮使其旋转，旋转速度与流量大小成正比。

涡轮流量计适用于测量液体和气体的体积流量。

涡轮流量计的特点是精度高，线性度好；测量范围广，可测量的介质种类丰富；响应速度快，输出信号稳定。

不过，在测量流量小于设计值的时候，精度会变低。

质量流量计质量流量计用于测量流体的质量流量，可以测量气体、液体和蒸汽。

其工作原理是根据物质数量守恒定律，通过测量两个时间段内物体的变化量来计算质量流量。

质量流量计的优点是测量精度高、不受压力、温度变化的影响；可以测量含有颗粒或沉淀物的流体；测量稳定，响应速度快。

但质量流量计的缺点是成本高，而且需要进行复杂的安装和维护。

电磁流量计电磁流量计是一种应用电磁原理进行测量的流量计，适用于测量液体的体积流量。

其工作原理是在液体流动时，在液体中产生一个感应电压，通过测量感应电压大小计算流量大小。

电磁流量计的特点是测量精度高、线性度好、调节范围广；使用寿命长、可靠性高；可测量的介质种类丰富；不需要加压、减压装置。

但电磁流量计也有一些局限性，比如无法测量空气、气体和液体混合物等场景。

总结以上是几种常见的流量计及其特点介绍。

选择适合的流量计需要根据场景和测量要求综合考虑。

各种流量计的优缺点和适合的介质流量计是一种广泛应用于流体工程领域的仪器，用于测量和监测流体的流量。

根据工作原理和结构特点的不同，流量计可以分为多种类型，每种类型都有其独特的优点、缺点和适用介质。

下面将详细介绍几种常见的流量计。

1.机械式流量计机械式流量计是一种基于机械原理测量流体流量的仪器。

最常见的机械式流量计包括涡轮流量计、叶片式流量计和齿轮式流量计等。

(1)涡轮流量计优点：结构简单，易于安装和维护；适用范围广，可用于测量各种液态介质的流量；测量精度高，可达到±1%；响应速度快。

缺点：对流体介质的温度、压力和粘度等参数要求较高；易受颗粒物质的干扰。

适用介质：适用于各种液态介质，如石油、天然气、化工介质等。

(2)叶片式流量计优点：测量精度高，可达到±0.5%；结构简单，价格相对较低；可承受较高的工作压力。

缺点：叶片易受颗粒物与粘度高的介质的磨损；不适用于气体介质；需要一定的直管段来保证测量精度。

适用介质：适用于各种液态介质，如清水、石油和化工介质等。

(3)齿轮式流量计优点：测量精度高，可达到±0.2%；结构简单，工作可靠；适用于高温和高粘度液体的测量。

缺点：对流体介质的温度和粘度等参数要求较高；不适用于气体介质的测量；对颗粒物质敏感。

适用介质：适用于各种液态介质，尤其是粘度较高的液体。

2.电磁式流量计电磁式流量计是利用法拉第电磁感应原理进行测量的仪器，广泛用于液体和气体的流量测量。

优点：可适用于各种导电介质的流量测量；测量范围广，可达到远高于其他流量计的比例；无需添加额外的压力损失装置。

缺点：对被测流体的电导率要求较高；易受磁场干扰。

适用介质：适用于液体和气体，如腐蚀性介质、污水、纯水等。

3.热式流量计热式流量计是通过测量流体对热能的吸收或带走来确定流量的仪器。

优点：对流体介质的温度、压力和粘度要求较低；适用于小流量测量；响应速度快。

缺点：对流体介质的热导率要求较高；易受气泡和颗粒物的干扰。

各种流量计的优缺点及适合的介质流量计是用来测量介质（液体或气体）流动速度或流量的仪器。

根据其原理和工作方式的不同，可以分为多种不同类型的流量计。

下面将介绍一些常见的流量计，包括其优缺点以及适合的介质类型。

1.管式流量计：管式流量计适用于大流量和腐蚀性介质。

它的优点是结构简单，使用方便，且测量准确。

然而，该类型的流量计容易受到尺寸和形状限制，不适用于需要高精度测量的环境。

2.涡街流量计：涡街流量计适用于液体和气体介质。

它的优点是可测量低于或大于管道直径的流量，且具有较高的精度。

然而，该类型的流量计对介质的粘度和密度变化敏感，容易受到污染和腐蚀的影响。

3.转子流量计：转子流量计适用于中小流量以及液体介质。

它的优点是结构简单，使用方便，且适用于高温和高压环境。

然而，该类型的流量计对介质的粘度和密度变化较为敏感，对流体的脉动和振动也比较敏感。

4.浮子流量计：浮子流量计适用于小流量、低压和液体介质。

它的优点是结构简单，价格低廉，并且适用于粘度较高的流体。

然而，该类型的流量计对流体的侵蚀和污染较敏感，不适用于精度要求较高的场合。

5.磁流量计：磁流量计适用于导电液体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，能够实现较高的精度和范围。

然而，该类型的流量计对介质的电导率敏感，且价格较高。

6.超声波流量计：超声波流量计适用于液体和气体介质。

它的优点是非侵入式的设计，不会对流体产生阻力，且不受介质密度和粘度的影响。

然而，该类型的流量计对管道内部有较强的要求，且价格较高。

总结起来，不同类型的流量计适用于不同的介质和环境条件。

在选择流量计时，需要考虑介质性质、流量范围、精度要求以及成本等因素。

同时，还需要考虑维护和校准流量计的难易程度。

综合考虑这些因素，选择适合的流量计可以确保测量过程的准确性和可靠性。

各类流量计工作原理优缺点与用途流量计是用来测量流体中的流量的仪器。

不同类型的流量计有不同的工作原理、优缺点和用途。

1.扬程罐：工作原理：扬程罐是一种基于液位高度来测量流量的设备。

它利用液位的变化来确定流体的流量。

当流体通过扬程罐时会造成液位变化，通过测量液位变化的速度来计算流体的流量。

优点：扬程罐结构简单，操作方便，适用于一般的低流速流体测量。

缺点：扬程罐不适用于高流速流体，精度有限。

用途：常用于低流速的物料流量测量，如水流量测量、油流量测量等。

2.差压流量计：工作原理：差压流量计是基于流体通过管道时，会产生差压的原理来测量流量。

通过测量流体通过流量计前后的压差来计算流体的流量。

优点：差压流量计精度高，可适用于各种流体和工况。

缺点：价格较高，需要定期校准。

用途：差压流量计适用于各种工况和流体，广泛应用于化工、石油、制药等行业中的流量测量。

3.涡街流量计：工作原理：涡街流量计是通过测量流体通过流量计时，产生的涡街频率和流体流速成正比的原理来测量流量。

利用流体通过流量计时形成的涡街产生的压力脉动，通过传感器将脉动转化为电信号，进而测量流体流速。

优点：具有良好的线性和重复性，可用于各种流体测量。

缺点：对液体含固体颗粒较大的流体不适用。

用途：涡街流量计适用于各种液体和气体的测量，广泛应用于供暖、供水、煤气等行业中的流量测量。

4.磁性流量计：工作原理：磁性流量计通过测量液体中的电磁感应来测量流体的流量。

当液体通过磁性流量计时，会在液体中产生垂直于流体流向的电磁感应，通过测量电磁感应的大小来计算流体流量。

优点：能够测量各种液体和气体，无压力损失。

缺点：对液体的电导率要求较高。

用途：磁性流量计适用于对液体和气体进行流量测量的场合，广泛应用于化工、石油、环保等行业中的流量测量。

5.超声波流量计：工作原理：超声波流量计利用超声波在流体中传播的速度来测量流体的流量。

通过向流体发送超声波信号，测量超声波传播的时间，根据传播时间来计算流体的流速和流量。

常用流量计分类及优缺点分析流量计是用于测量流体介质流量的仪器，广泛应用于工业生产和实验室研究等领域。

根据不同的原理和适用场景，流量计可以分为多种类型。

本文将对常用的流量计分类及其优缺点进行分析。

1.电磁流量计电磁流量计是利用法拉第电磁感应定律来测量导电液体流量的一种流量计。

优点是不受介质的压力、温度、密度、粘度等影响，适用于各种导电液体。

同时，电磁流量计没有活动零件，使用寿命长，可靠性高，维护方便。

缺点是价格较高，对介质的电导率要求较高。

2.涡街流量计涡街流量计是根据流体通过涡街产生旋涡的频率与流量成正比关系而设计的一种流量计。

优点是响应速度快，精度高，适用于不同介质的流量测量。

涡街流量计结构简单、体积小，不易堵塞，维护简单。

缺点是高压下的应用有限，且对介质的温度和粘度有一定要求。

3.超声波流量计超声波流量计利用超声波在流体内传播速度与流速成一定比例关系的原理进行流量测量。

优点是适用于各种液体和气体，无需接触介质，不会对流体产生压降，具有较低的能耗。

超声波流量计精度高，响应速度快，可靠性好。

缺点是价格较高，对传感器的安装和使用环境要求较高。

4.质量流量计质量流量计是通过测量介质受力或传感器受振动的质量变化来实现流量测量的。

质量流量计不受温度、压力、粘度等影响，适用于各种气体和液体的流量测量。

质量流量计响应速度快，精度高，具有大量自检和自校验功能。

然而，质量流量计价格较高，对安装条件和环境的要求严格。

综上所述，不同类型的流量计各有优劣。

在选择流量计时，应根据具体的应用场景和要求选取合适的类型。

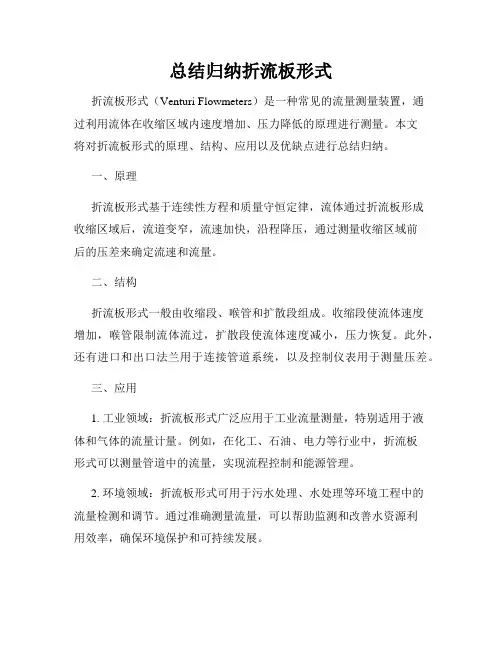

总结归纳折流板形式折流板形式（Venturi Flowmeters）是一种常见的流量测量装置，通过利用流体在收缩区域内速度增加、压力降低的原理进行测量。

本文将对折流板形式的原理、结构、应用以及优缺点进行总结归纳。

一、原理折流板形式基于连续性方程和质量守恒定律，流体通过折流板形成收缩区域后，流道变窄，流速加快，沿程降压，通过测量收缩区域前后的压差来确定流速和流量。

二、结构折流板形式一般由收缩段、喉管和扩散段组成。

收缩段使流体速度增加，喉管限制流体流过，扩散段使流体速度减小，压力恢复。

此外，还有进口和出口法兰用于连接管道系统，以及控制仪表用于测量压差。

三、应用1. 工业领域：折流板形式广泛应用于工业流量测量，特别适用于液体和气体的流量计量。

例如，在化工、石油、电力等行业中，折流板形式可以测量管道中的流量，实现流程控制和能源管理。

2. 环境领域：折流板形式可用于污水处理、水处理等环境工程中的流量检测和调节。

通过准确测量流量，可以帮助监测和改善水资源利用效率，确保环境保护和可持续发展。

3. 实验研究：在科学研究和实验室中，折流板形式被广泛用于流体力学、流体动力学等领域的研究。

通过测量流速和压差，可以从中获取流体行为、流动性质等有关信息。

四、优缺点折流板形式具有以下优点：1. 高测量精度：由于可测量的压差相对较大，折流板形式具有较高的测量精度，适用于精确的流量控制和计量。

2. 范围广泛：折流板形式可用于液体和气体的测量，适用于多种介质和工况，具有较强的适应性。

3. 可靠性高：折流板形式结构简单，无可移动部件，不易损坏，使用寿命长，具有较高的可靠性和稳定性。

但同时存在一些缺点：1. 压力损失：由于流体通过收缩区域时速度增加、压力降低，折流板形式会引起一定程度的压力损失。

2. 阻力大：折流板形式对于流体的阻力较大，会减少管道系统的流体输送能力。

3. 尺寸受限：折流板形式的测量精度和可靠性受到尺寸限制，不适用于特别宽大或特别小的流量测量。

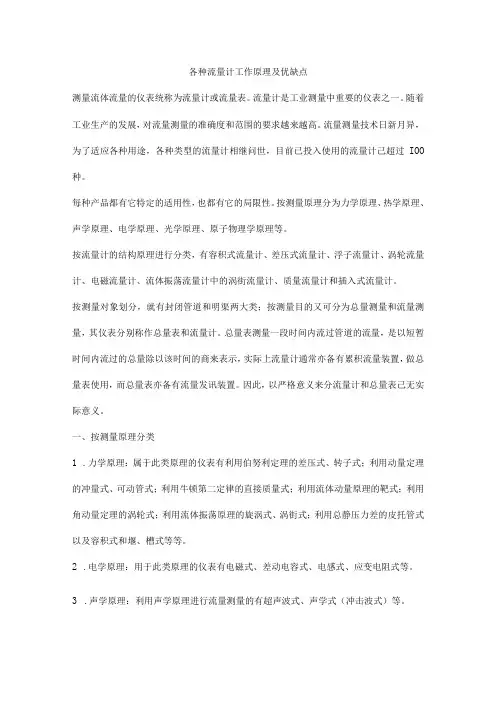

各种流量计工作原理及优缺点测量流体流量的仪表统称为流量计或流量表。

流量计是工业测量中重要的仪表之一。

随着工业生产的发展，对流量测量的准确度和范围的要求越来越高。

流量测量技术日新月异，为了适应各种用途，各种类型的流量计相继问世，目前已投入使用的流量计己超过IOO 种。

每种产品都有它特定的适用性，也都有它的局限性。

按测量原理分为力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，有容积式流量计、差压式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计。

按测量对象划分，就有封闭管道和明渠两大类；按测量目的又可分为总量测量和流量测量，其仪表分别称作总量表和流量计。

总量表测量一段时间内流过管道的流量，是以短暂时间内流过的总量除以该时间的商来表示，实际上流量计通常亦备有累积流量装置，做总量表使用，而总量表亦备有流量发讯装置。

因此，以严格意义来分流量计和总量表己无实际意义。

一、按测量原理分类1.力学原理：属于此类原理的仪表有利用伯努利定理的差压式、转子式；利用动量定理的冲量式、可动管式；利用牛顿第二定律的直接质量式；利用流体动量原理的靶式；利用角动量定理的涡轮式；利用流体振荡原理的旋涡式、涡街式；利用总静压力差的皮托管式以及容积式和堰、槽式等等。

2.电学原理：用于此类原理的仪表有电磁式、差动电容式、电感式、应变电阻式等。

3.声学原理：利用声学原理进行流量测量的有超声波式、声学式（冲击波式）等。

4.热学原理：利用热学原理测量流量的有热量式、直接量热式、间接量热式等。

5.光学原理：激光式、光电式等是属于此类原理的仪表。

6.原子物理原理：核磁共振式、核幅射式等是属于此类原理的仪表。

7.其它原理：有标记原理（示踪原理、核磁共振原理）、相关原理等。

二、按流量计结构原理分类按当前流量计产品的实际情况，根据流量计的结构原理，大致上可归纳为以下几种类型：1、差压式流量计差压式流量计是根据安装于管道中流量检测件产生的差压、己知的流体条件和检测件与管道的几何尺寸来计算流量的仪表。

气体流量计工作原理、特点流量计的分类：按工作原理分：一、速度式流量计；二、容积式流量计；三、差压式流量计；四、质量流量计等。

（一）速度式流量计：通过测得气体流速来计算出气体流量的一类流量计。

涡轮流量计、旋进旋涡流量计等。

1、气体涡轮流量计①原理：当气流进放流量计时，首先经过机芯的前导流体并加速，在流体的作用下，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在涡轮克服阻力矩和摩擦力后开始轮动。

当诸力矩达到平衡时，转速稳定，涡轮转动角速度与流量成线性关系，对于机械计数器式的涡轮流量计，通过传动机构带动计数器旋转计数。

对采用电子式流量积算仪的流量计，通过旋转的发讯盘或信号传感器以及放大电路输出代表涡轮旋转速度的脉冲信号，该脉冲信号的频率与流体体积流量成正比。

②特点：主要优点：1、准确度高：气体涡轮流量计，全量程一般为1.0%~2.0%，高准确度型为0.5%~1.0%；可见所有流量计中，它是高准确度的一种。

2、重复性好，一般可达到0.05%~0.2%。

由于其具有良好的重复性，通过经常校准或在线校准后可达到极高的准确度，因此在贸易结算中是优先选用的流量计之一。

3、范围度宽，中大口径一般可达20：1以上，小口径为10：1，始动流量也较低。

4、压力损失较小，在常压下一般为0.1~0.5kPa。

5、结构紧凑，体积轻巧，安装使用比较方便，流通能力大。

6、可采用多种显示方式。

可只带机械计数器或只配普通型流量积算仪，也可以在机械计数器上增加温压补偿仪，且可长期采用电池供电（可连续运行两年以上，有的产品长达五年），使用方便。

7、由于一般采用脉冲频率信号输出，适于总量计量及与计算机连接，无零点漂移，抗干扰能力强。

同时若采用高频信号输出，可获得很高的频率信号（3~4）kHz，信号分辨力强。

8、对于大口径测量可制成插入型，压力损失小，价格低，可不断流取出，安装维护方便。

主要缺点：1、要长期保持校准特性，需要定期人。
