X60在硫化氢环境下疲劳裂纹扩展速率研究

材料疲劳裂纹扩展研究综述摘要:疲劳裂纹扩展行为是现代材料研究中重要的内容之一。

论述了组织结构、环境温度、腐蚀条件以及载荷应力比、频率变化对材料疲劳裂纹扩展行为的影响。

总结出疲劳裂纹扩展研究的常用方法和理论模型，并讨论了“塑性钝化模型”和“裂纹闭合效应”与实际观察结果存在的矛盾温度、载荷频率和应力比是影响材料疲劳裂纹扩展行为的主要因素。

发展相关理论和方法，正确认识影响机理，科学预测疲劳裂纹扩展行为一直是人们追求的目标。

指出了常用理论的不足，对新的研究方法进行了论述。

关键词: 温度; 载荷频率; 应力比; 理论; 方法; 疲劳裂纹扩展1 前言19世纪40年代随着断裂力学的兴起，人们对于材料疲劳寿命的研究重点逐渐由不考虑裂纹的传统疲劳转向了主要考察裂纹扩展的断裂疲劳。

尽量准确地估算构件的剩余疲劳寿命是人们研究材料疲劳扩展行为的一个重要目的。

然而，材料的疲劳裂纹扩展研究涉及了力学、材料、机械设计与加工工艺等诸多学科，材料、载荷条件、使用环境等诸多因素都对疲劳破坏有着显著的影响，这给研究工作带来了极大困难。

正因为此，虽然对于疲劳的研究取得了大量有意义的研究成果，但仍有很多问题存在着争议，很多学者还在不断的研究和探讨，力求得到更加准确的解决疲劳裂纹扩展问题的方法和理论。

经过几十年的发展，人们已经认识到断裂力学是研究结构和构件疲劳裂纹扩展有力而现实的工具。

现代断裂力学理论的成就和工程实际的迫切需要，促进了疲劳断裂研究的迅速发展。

如Rice的疲劳裂纹扩展力学分析(1967年) ，Elber的裂纹闭合理论(1971年) ，Wheeler 等的超载迟滞模型(1970年) ，Hudak等关于裂纹扩展速率标准的测试方法，Sadananda和Vasudevan ( 1998年)的两参数理论等都取得了一定成果。

本文将对其研究中存在问题、常用方法和理论模型、以及温度、载荷频率和应力比对疲劳裂纹扩展影响的研究成果和新近发展起来的相关理论进行介绍。

核工程中的材料疲劳和裂纹扩展研究材料疲劳和裂纹扩展是核工程中非常重要的研究方向。

在核工程领域，材料的疲劳行为和裂纹扩展特性是设计和运行核设施的关键因素，对于预测材料的劣化和寿命评估至关重要。

本文将从材料疲劳的基本概念入手，讨论材料的疲劳机制、裂纹扩展行为以及相关的试验方法和数值模拟技术。

一、材料疲劳基本概念材料疲劳是指在循环荷载下的材料破坏行为。

与单次加载不同，循环荷载下材料的应力和应变状态会周期性地变化，从而导致材料在应力集中区域形成微观缺陷，进而发展为裂纹，最终导致材料破坏。

材料疲劳是一种时间相关的过程，其破坏行为与循环次数、应力幅值、应力比、频率、温度等因素密切相关。

二、材料的疲劳机制材料的疲劳机制主要包括裂纹起源和裂纹扩展两个阶段。

裂纹起源是指在循环荷载下，材料表面或内部的缺陷或不均匀性发展为微裂纹。

不同材料的裂纹起源机制有所不同，常见的裂纹起源机制有金属材料的内裂纹起源和非金属材料的颗粒疲劳剥落。

裂纹扩展是指微裂纹在循环荷载下逐渐扩展，经过一定的扩展路径和时程，最终导致材料的破坏。

裂纹扩展的速率和路径是研究裂纹扩展行为的重要指标。

三、裂纹扩展行为研究方法为了研究材料的裂纹扩展行为，科学家们发展了一系列的试验方法和数值模拟技术。

目前常用的试验方法包括疲劳试验、疲劳裂纹扩展试验和疲劳裂纹扩展率试验等。

疲劳试验通过施加循环荷载来研究材料的疲劳行为。

疲劳裂纹扩展试验是通过在材料中人工引入裂纹，并施加循环荷载来观察和测量裂纹的扩展行为。

疲劳裂纹扩展率试验是通过测量裂纹的长度和循环次数来计算裂纹扩展速率和周期性扩展增长率。

数值模拟技术包括有限元方法、离散元方法、界面元方法等，可以对裂纹扩展行为进行分析和预测。

四、材料疲劳和裂纹扩展预测和评估预测材料的疲劳寿命和评估裂纹扩展行为是核工程中的重要任务之一。

疲劳寿命的预测可以通过试验数据的统计分析和寿命模型的建立来进行。

在核工程中，常用的疲劳寿命模型包括Wöhler曲线和巴斯克维尔方程等。

金属材料疲劳裂纹扩展速率试验方法疲劳裂纹扩展速率试验是评估金属材料疲劳断裂性能的重要手段之一。

其主要目的是通过测定金属材料在一定应力或应变下裂纹扩展速率，推断材料的疲劳断裂特性。

本文将详细介绍金属材料疲劳裂纹扩展速率试验方法。

一、实验基本原理金属材料在疲劳加载下会发生裂纹扩展，其速率是随时间变化的。

实验的基本原理是通过测量裂纹长度的变化，得出裂纹扩展速率，并通过相关的公式计算出疲劳寿命。

在实验过程中，通过施加交变载荷对试样进行疲劳加载，使其发生裂纹扩展现象。

然后使用裂纹测距仪或其他测量工具来测量裂纹长度的变化，并记录下应力或应变的变化情况。

最后，通过计算得出裂纹扩展速率以及疲劳寿命。

二、实验步骤1、试样制备试样的制备必须符合国际或国家标准，包括试样形状、尺寸、加工方法等。

试样的表面必须处理成光洁、平整，以消除位错、原子间缺陷等对裂纹扩展的影响。

2、装置组装实验所需装置包括疲劳试验机、负载传感器、数据采集卡等。

其组装必须符合相关标准和要求，同时需要进行校准以保证实验的准确性。

3、实验参数配置实验参数包括加载频率、载荷幅值、初始裂纹长度等。

这些参数的选择需要根据试样材料、几何形状和实验条件等因素进行设计，并进行相关的调试和验证。

4、试样安装试样应固定在试验机上，确保其稳定、平衡和正确位置，以减少偏差和错误的影响。

同时应注意试样的安装方式必须符合标准，并严格遵守相关操作规程和安全操作要求。

5、实验数据采集实验数据采集包括载荷、位移、裂纹长度等多个参数。

这些参数应该在试验过程中全面、准确地进行采集和记录，并及时保存和处理。

6、数据分析和处理实验数据需要进行分析和处理，包括计算裂纹扩展速率、绘制裂纹扩展曲线、计算疲劳寿命等。

同时需要进行数据的统计和分析，以验证实验结果的可靠性和准确性。

三、实验注意事项1、实验人员必须严格遵守安全操作规范，保证安全操作。

2、试样的制备和安装必须符合标准和规范，以消除偏差、误差等影响。

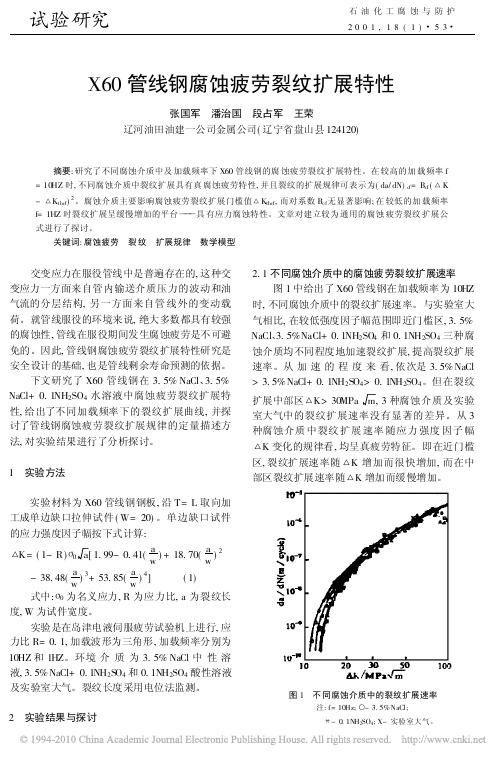

X60管线钢腐蚀疲劳裂纹扩展特性张国军 潘治国 段占军 王荣辽河油田油建一公司金属公司(辽宁省盘山县124120)摘要:研究了不同腐蚀介质中及加载频率下X60管线钢的腐蚀疲劳裂纹扩展特性。

在较高的加载频率f =10HZ时,不同腐蚀介质中裂纹扩展具有真腐蚀疲劳特性,并且裂纹的扩展规律可表示为(da/dN)cf=B cf( K - K thcf)2。

腐蚀介质主要影响腐蚀疲劳裂纹扩展门槛值 K thcf,而对系数B cf无显著影响;在较低的加载频率f=1HZ时裂纹扩展呈缓慢增加的平台具有应力腐蚀特性。

文章对建立较为通用的腐蚀疲劳裂纹扩展公式进行了探讨。

关键词:腐蚀疲劳 裂纹 扩展规律 数学模型交变应力在服役管线中是普遍存在的,这种交变应力一方面来自管内输送介质压力的波动和油气流的分层结构,另一方面来自管线外的变动载荷。

就管线服役的环境来说,绝大多数都具有较强的腐蚀性,管线在服役期间发生腐蚀疲劳是不可避免的。

因此,管线钢腐蚀疲劳裂纹扩展特性研究是安全设计的基础,也是管线剩余寿命预测的依据。

下文研究了X60管线钢在3.5%NaCl、3.5%NaCl+0.1NH2SO4水溶液中腐蚀疲劳裂纹扩展特性,给出了不同加载频率下的裂纹扩展曲线,并探讨了管线钢腐蚀疲劳裂纹扩展规律的定量描述方法,对实验结果进行了分析探讨。

1 实验方法实验材料为X60管线钢钢板,沿T=L取向加工成单边缺口拉伸试件(W=20)。

单边缺口试件的应力强度因子幅按下式计算:K=(1-R) 0a[1.99-0.41(aw )+18.70(aw)2-38.48(aw )3+53.85(aw)4] (1)式中: 0为名义应力,R为应力比,a为裂纹长度,W为试件宽度。

实验是在岛津电液伺服疲劳试验机上进行,应力比R=0.1,加载波形为三角形,加载频率分别为10HZ和1HZ。

环境介质为3.5%NaCl中性溶液,3.5%NaCl+0.1NH2SO4和0.1NH2SO4酸性溶液及实验室大气。

疲劳裂纹扩展速率模型
疲劳裂纹扩展速率模型是指在材料受到反复载荷作用时，疲劳裂纹在材料中出现并逐
渐扩展的速率模型。

该模型是通过实验测试来确定的，可以帮助工程师预测材料在长时间
使用中的性能表现。

疲劳裂纹扩展速率模型通常由三个部分组成：金属的循环应力应变曲线、应力强度因
子和应力对裂纹扩展速率的敏感度。

其中，金属的循环应力应变曲线描述了材料在受到循
环载荷作用下的应力应变行为。

应力强度因子是描述疲劳裂纹扩展速率的指标，它与应力、裂纹尺寸和材料性质有关。

应力对裂纹扩展速率的敏感度是指应力变化对裂纹扩展速率的
影响程度。

根据实验结果，疲劳裂纹扩展速率通常是与应力强度因子成幂函数关系的，即：
dv/dN = C(ΔK)m
其中，dv/dN表示单位时间裂纹扩展速率，C和m为材料常数，ΔK为应力强度因子的变化量。

通过实验得到材料的C和m值，便可应用上述公式，计算出材料在不同应力强度
因子下的疲劳裂纹扩展速率。

此外，疲劳裂纹扩展速率模型还可进一步拓展为考虑裂纹形态、预先应力等因素的模型，以更准确地预测材料的疲劳性能。

总之，疲劳裂纹扩展速率模型是研究材料疲劳性能的重要手段，通过实验验证和分析，可以帮助工程师预测材料在使用过程中的裂纹扩展情况，为工程设计提供依据。

金属在h2s环境中抗硫化应力开裂和应力开裂及应力腐蚀开裂的试验方法全文共四篇示例，供读者参考第一篇示例：金属在H2S环境中的抗硫化应力开裂和应力开裂以及应力腐蚀开裂是工程材料研究中一个重要的课题。

随着工业发展的进步，金属在硫化氢环境下遇到的腐蚀问题越来越严重，因此对金属的抗硫化能力进行有效评估和研究显得尤为重要。

本文将重点介绍金属在H2S环境中抗硫化应力开裂和应力开裂以及应力腐蚀开裂的试验方法。

一、抗硫化应力开裂试验方法1.慢应变速率拉伸试验（SSRT）慢应变速率拉伸试验是一种常用的用于评估金属抗硫化应力开裂能力的试验方法。

在试验中，将金属样品置于硫化氢环境中，通过施加不同应变速率的拉伸载荷来评估金属的应力开裂敏感性。

通过观察试验样品的断口形貌，可以判断金属在H2S环境中的抗硫化应力开裂能力。

2.冲击试验（Charpy V-notch Impact Test）Charpy V-notch冲击试验是一种常用的测试金属在低温下的韧性能力的方法，也可以用于评估金属在H2S环境中的抗硫化应力开裂能力。

通过在冲击试验中引入硫化氢气体，可以模拟实际工作环境下的应力开裂情况，进一步评估金属的性能。

2.环境应力开裂试验（Environmental Stress Cracking Test）2.断裂力学分析（Fracture Mechanics Analysis）断裂力学分析是一种常用的方法，用于评估金属在应力腐蚀开裂条件下的裂纹扩展行为。

通过对金属样品的裂纹形貌和裂纹扩展速率等参数进行分析，可以评估金属在应力腐蚀开裂条件下的裂纹扩展机制和发展规律。

第二篇示例：金属在H2S环境中抗硫化应力开裂和应力开裂及应力腐蚀开裂是材料科学和工程领域一个重要而复杂的问题。

H2S是一种常见的硫化氢气体，常常存在于石油、天然气等工业生产中。

金属材料在H2S环境中受到应力作用时容易发生各种腐蚀和开裂现象，这对于工程结构的安全性和可靠性都提出了严峻的挑战。

材料疲劳裂纹扩展研究综述疲劳裂纹扩展是材料科学和工程学领域的一个重要研究方向，其研究对象主要是材料在受到疲劳加载后裂纹的扩展行为。

本文将对疲劳裂纹扩展的研究进行综述。

疲劳裂纹扩展是材料在反复加载下裂纹自行扩展的过程。

这一过程常常发生在材料受到动态加载时，如金属在循环加载下，裂纹会逐渐扩展直到引起材料的破坏。

了解裂纹扩展的过程和机制对于材料的设计和工程应用具有重要意义。

疲劳裂纹扩展的机理可以通过多种方式进行研究，例如通过实验测试、数值模拟以及理论建模等方法。

实验测试是研究疲劳裂纹扩展最常用的方法之一，通常通过加载试样并观察其疲劳裂纹扩展过程来获得有关材料扩展特性和裂纹形态的信息。

数值模拟可以通过在计算机上建立数学模型来模拟材料受到疲劳加载时裂纹的扩展行为，从而得到裂纹尖端的应力和应变分布等信息。

理论建模则是通过建立数学方程和理论模型来描述材料裂纹扩展的过程和机制。

疲劳裂纹扩展的研究内容包括裂纹扩展速率、裂纹形态演化以及裂纹扩展的影响因素等。

裂纹扩展速率是研究疲劳裂纹扩展的重要参数之一，通常通过计算裂纹长度随时间的变化来获取。

裂纹形态演化是指裂纹在扩展过程中形态的变化，包括裂纹尖端的尖断和裂纹的侧面形态。

影响疲劳裂纹扩展的因素包括材料的力学性能、加载条件、温度等。

其中，材料的力学性能对于裂纹扩展具有重要影响，如材料的硬度、韧性、断裂韧度等。

近年来，随着材料科学和工程学的快速发展，对疲劳裂纹扩展研究的需求不断增加。

研究者们通过优化材料的组织结构和力学性能，设计新的材料合金以提高其抗疲劳裂纹扩展的能力。

同时，研究者们还开展了对裂纹扩展过程的多尺度研究，通过考虑微观结构的影响来提高对疲劳裂纹扩展机理的理解。

此外，还开展了对疲劳裂纹监测和预测的研究，研究者们致力于开发新的非破坏性检测技术和数学模型，以便在裂纹扩展之前预测和诊断材料的损伤。

总之，疲劳裂纹扩展是一个重要的研究领域，对理解和应用材料的疲劳性能具有重要意义。
