一种管壳式换热器[发明专利]

一种管壳式换热器[发明专利]

专利名称：一种管壳式换热器专利类型：发明专利
发明人：朱冬生
申请号：CN201210585530.8申请日：20121228
公开号：CN103063056A
公开日：
20130424
专利内容由知识产权出版社提供
摘要：本发明公开了一种管壳式换热器，包括壳体、设于所述壳体内的换热管和设于所述换热器两端的封头，所述封头设有管内流体进口和出口，所述壳体设有管外流体进口和出口，所述换热管的两端与管板连接，所述换热管为由至少一变形管组成的管束，所述变形管之间在一定的距离内相互接触，形成自支撑结构。

采用本发明，可以实现管内外流体成平行流流动，所述换热器具有换热效率高、阻力小、不易结垢、振动小等优点。

申请人：朱冬生
地址：510641 广东省广州市天河区五山路381号华南理工大学紫荆苑1栋303
国籍：CN
代理机构：北京润泽恒知识产权代理有限公司
代理人：胡子骐
更多信息请下载全文后查看。

一种管壳式换热器[发明专利]

一种管壳式换热器[发明专利]

专利名称：一种管壳式换热器
专利类型：发明专利
发明人：张信荣,刘勇,李宁,于华伟,王少茹,杜洪亮,付加庭,崔增光,李林凤,刘彪
申请号：CN201310644532.4
申请日：20131205
公开号：CN104154781A
公开日：
20141119
专利内容由知识产权出版社提供
摘要：本发明涉及一种管壳式换热器，具体的说，涉及了一种结构上易于拆洗的管壳式换热器。

具体的涉及一种管壳式换热器，包括壳体，设置在壳体中的换热管组，封头；其特征在于：所述的壳体第一侧端面设置有第一连接部；所述的换热管组第一侧连接有短节，该短节连接换热管组的一端外侧面设置有第二连接部；还包括公共法兰盘，该公共法兰盘分别有与第一连接部相连接的第三连接部，以及与第二连接部相连接的第四连接部。

本发明的易拆洗管壳式换热器，结构简单、操作简单、清洗效果好且实用性强。

申请人：北京大学工学院包头研究院
地址：014010 内蒙古自治区包头市青山区装备制造园区管理委员会B座408室
国籍：CN
更多信息请下载全文后查看。

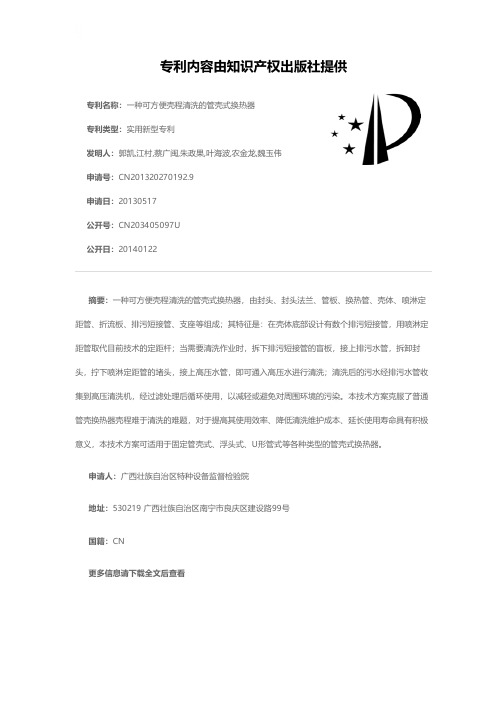

一种可方便壳程清洗的管壳式换热器[实用新型专利]

一种可方便壳程清洗的管壳式换热器[实用新型专利]

专利名称：一种可方便壳程清洗的管壳式换热器
专利类型：实用新型专利
发明人：郭凯,江村,蔡广闽,朱政果,叶海波,农金龙,魏玉伟申请号：CN201320270192.9
申请日：20130517
公开号：CN203405097U
公开日：
20140122
专利内容由知识产权出版社提供
摘要：一种可方便壳程清洗的管壳式换热器，由封头、封头法兰、管板、换热管、壳体、喷淋定距管、折流板、排污短接管、支座等组成；其特征是：在壳体底部设计有数个排污短接管，用喷淋定距管取代目前技术的定距杆；当需要清洗作业时，拆下排污短接管的盲板，接上排污水管，拆卸封头，拧下喷淋定距管的堵头，接上高压水管，即可通入高压水进行清洗；清洗后的污水经排污水管收集到高压清洗机，经过滤处理后循环使用，以减轻或避免对周围环境的污染。

本技术方案克服了普通管壳换热器壳程难于清洗的难题，对于提高其使用效率、降低清洗维护成本、延长使用寿命具有积极意义，本技术方案可适用于固定管壳式、浮头式、U形管式等各种类型的管壳式换热器。

申请人：广西壮族自治区特种设备监督检验院
地址：530219 广西壮族自治区南宁市良庆区建设路99号
国籍：CN
更多信息请下载全文后查看。

一种换热管及管壳式换热器[发明专利]

一种换热管及管壳式换热器[发明专利]

专利名称：一种换热管及管壳式换热器专利类型：发明专利
发明人：黄德斌,刘丽
申请号：CN201911104172.2
申请日：20191113
公开号：CN110849183A
公开日：
20200228
专利内容由知识产权出版社提供
摘要：本发明公开了一种换热管及管壳式换热器，换热管内设置多个三角形肋条，增大了换热面积，肋条伸入到管中心，可实现管壁直接与管中心流体的热交换，同时还可对管内流体进行扰动，强化管内流体的对流传热。

换热管和肋条采用碳化硅材料整体成型，无接触热阻、耐高温、耐腐蚀，适用于高温腐蚀性流体的换热。

换热器采用由圆环和旋流管组成的旋流环作为换热管支撑物，除了对换热管起到支撑作用外，还可供流体通过，使流体呈轴向流动，流体流经旋流管后产生旋流，强化了壳体内流体的对流传热，提高了换热器总的换热系数。

换热器可设计成纯逆流流动形式，增大传热温差，提高了换热器的传热速率。

该管壳式换热器可应用于化工、冶金等工业流体的换热。

申请人：佛山科学技术学院
地址：528000 广东省佛山市禅城区江湾一路18号
国籍：CN
代理机构：广州嘉权专利商标事务所有限公司
代理人：谢泳祥
更多信息请下载全文后查看。

一种管壳式换热器[实用新型专利]

一种管壳式换热器[实用新型专利]

专利名称：一种管壳式换热器
专利类型：实用新型专利
发明人：庞海松,邵翔宇,李永,周明,张凤,程晓凤,张志勇,王春,郭以拿
申请号：CN201420521429.0
申请日：20140912
公开号：CN204154156U
公开日：
20150211
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种管壳式换热器，它包括换热器本体，换热器本体的两端安装有左椭圆形封头和右椭圆形封头，左椭圆形封头中部安装冷流体出口，右椭圆形封头中部安装冷流体进口，换热器本体上侧面的左端安装热流体出口，右端安装热流体进口，换热器本体下侧面的左端安装排污口，换热器本体下侧面中部安装支架，换热器本体的内部的两端安装横向的圆形分流板，圆形分流板开设圆孔A，圆孔A成排分布在圆形分流板上，圆孔A内穿插有冷流体管束，冷流体管束在竖向之间连接鳞片，换热器本体内部的中部安装横向的折流板，折流板上开设有圆孔B，圆孔B成排均匀分布在折流板上，冷流体管束通过圆形分流板穿插于折流板，本实用新型降温效果好。

申请人：平煤神马机械装备集团河南化工设备有限公司
地址：467000 河南省平顶山市郏县产业集聚区龙山大道中段
国籍：CN
更多信息请下载全文后查看。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6 .根据权利要求1所述的管壳式换热器，其特征在于：所述折流板在换热器长度方向均 匀分布，且相邻所述折流板的间距为300mm-500mm。
7 .根据权利要求2所述的管壳式换热器，其特征在于：所述换热管在所述壳程筒体横截 面上均匀分布。
8 .根据权利要求2所述的管壳式换热器，其特征在于：所述折流板通过拉杆和定距管固 定于所述管板上。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920075784 .2
(22)申请日 2019 .01 .17
(73)专利权人 重庆山巨化工机械股份有限公司 地址 401120 重庆市渝北区龙华大道1889 号加州百合园A幢21-1
(72)发明人 秦中贤
实用新型内容 [0004] 本实用新型的目的是提供一种管壳式换热器，以解决上述现有技术存在的问题， 使换热器内不存在介质流动死角，壳程介质均匀流动，传热效果好。 [0005] 为实现上述目的，本实用新型提供了如下方案： [0006] 本实用新型提供一种管壳式换热器，包括壳程筒体、换热管和折流板，所述换热管 固定于壳程筒体，用于管程介质通过；所述折流板的形状、尺寸与所述壳程筒体横截面相一 致 ，若干所述折流板将所述壳程筒体内部空间 在长度方向分 割成若干腔室 ，所述折流板上 对应所述换热管的 位置设置有管孔 ，所述换热管从所述管孔中穿过 ，且所述换热管外壁与 所述管孔内壁之间留有间隙 ，所述折流板通过定位装置固定于所述壳程筒体内部。 [0007] 可选地，还包括管板、管箱和管箱法兰；所述管板固定于所述壳程筒体的两端，所 述管箱通过管箱法兰固定于所述壳程筒体两端的管板上；所述壳程筒体两端的筒壁上分别 设置有壳程介质进口接管和壳程介质出口接管，所述壳程介质进口接管和所述壳程介质出 口接管与所述壳程筒体内部连通；所述壳程筒体两端的管箱上分别设置有管程介质进口接 管和管程介质出口接管，且所述管程介质进口接管和所述管程介质出口接管与所述管箱内 部连通 ；所述换热管设置于所述壳程筒体内部 ，所述换热管方向 与所述壳程筒体长度方向 一致，且所述换热管两端分别与所述管板固定连接，所述换热管两端穿过所述管板，并与所 述管箱内部相互连通。 [0008] 可选地，所述管孔的内孔壁周向上均匀设置有凸起，相邻所述凸起间形成凹槽。 [0009] 可选地，所述凸起顶端距离所述换热管外壁的距离为0 .25-0 .4mm。 [0010] 可选地，所述凹槽槽底距离所述换热管外壁的距离为2mm-2 .5mm。 [0011] 可选地 ，所述折流板在换热器长度方向均匀分布 ，且相邻所述折流板的间距为 300mm-500mm。 [0012] 可选地，所述换热管在所述壳程筒体横截面上均匀分布。 [0013] 可选地，所述折流板通过拉杆和定距管固定于所述管板上。
3 .根据权利要求1所述的管壳式换热器，其特征在于：所述管孔的内孔壁周向上均匀设 置有凸起，相邻所述凸起间形成凹槽。
4 .根据权利要求3所述的管壳式换热器，其特征在于：所述凸起顶端距离所述换热管外 壁的距离为0 .25-0 .4mm。
5 .根据权利要求3所述的管壳式换热器，其特征在于：述凹槽槽底距离所述换热管外 壁的距离为2mm-2 .5mm。
权利要求书1页 说明书3页 附图3页
CN 209541497 U
CN 209541497 U
权 利 要 求 书
1/1 页
1 .一种管壳式换热器，其特征在于：包括壳程筒体、换热管和折流板，所述换热管固定 于壳程筒体 ，用于管程介 质通过 ；所述折流板的 形状、尺寸与所述壳程筒体横截面 相一致 ， 若干所述折流板将所述壳程筒体内部空间在长度方向分割成若干腔室，所述折流板上对应 所述换热管的 位置设置有管孔 ，所述换热管从所述管孔中穿过 ，且所述换热管外壁与所述 管孔内壁之间留有间隙 ，所述折流板通过定位装置固定于所述壳程筒体内部。
2 .根据权利要求1所述的管壳式换热器，其特征在于：还包括管板、管箱和管箱法兰；所 述管板固定于所述壳程筒体的两端，所述管箱通过管箱法兰固定于所述壳程筒体两端的管 板上 ；所述壳程筒体两端的 筒壁上分 别设置有壳程介 质进口 接管 和壳程介 质出口 接管 ，所 述壳程介质进口接管和所述壳程介质出口接管与所述壳程筒体内部连通；所述壳程筒体两 端的管箱上分别设置有管程介质进口接管和管程介质出口接管，且所述管程介质进口接管 和所述管程介 质出口 接管与所述管箱内部连通 ；所述换热管设置于所述壳程筒体内部 ，所 述换热管方向 与所述壳 程筒体长度方向 一致 ，且所述换热管两端分 别与所述管板固 定连 接，所述换热管两端穿过所述管板，并与所述管箱内部相互连通。
(74)专利代理机构 北京高沃律师事务所 11569 代理人 王海燕
(51)Int .Cl . F28D 7/16(2006 .01) F28F 9/02(2006 .01) F28F 9/24(2006 .01)
( ESM )同样的发明创造已同日申请发明专利
(10)授权公告号 CN 209541497 U (45)授权公告日 2019.10.25
( 54 )实用新型名称 一种管壳式换热器
( 57 )摘要 本实用新型公开了一种管壳式换热器，属于
换热器技术领域。包括壳程筒体、换热管和折流 板 ，换热管固定于壳程筒体 ，用于管程介质通过 ； 折流板的 形状 、尺寸与壳程筒体横截面 相一致 ， 若干折流板将壳程筒体内部空间在长度方向分 割成若干腔室，折流板上对应换热管的位置设置 有管孔 ，换热管从管孔中穿过 ，且换热管外壁与 管孔内壁之间留有间隙 ，折流板通过定位装置固 定于壳程筒体内部。换热器工作时 ，管程介质进 入壳程筒体后，只能从换热管与管孔之间的环形 间隙流过，壳程介质沿着环形间隙在换热管外壁 流 动 ，不存在流体死 角 ，从 而有效 提高 了传热效 果。
2
CN 209541497 U
说 明 书
1/3 页
一种管壳式换热器
技术领域 [0001] 本实用新型涉及换热器技术领域，特别是涉及一种管壳式换热器。
背景技术 [0002] 管壳式换热器是一种实现物料之间热量传递的节能设备。普遍应用于石油、化工、 石油化工、冶金、电 力、轻工、食品等行业的工艺设备。折流板常 用于管壳式换热器设计壳程 介 质流道 ，设置在壳程 ，提高 传热效果 ，并起到支撑管束的 作 用。常 用的 折流板形式有弓形 和圆盘-圆 环形两种。对于管壳式换热器来说 ，大部分壳程介 质随 着流道在壳程流动 ，但是 部分介质易在折流板上形成死角无法流动。 [0003] 因此，市场亟需一种无介质流动死角，壳程介质均匀流动，传热效果好的管壳式换 热器。
