管壳式换热器传热机理

壳管式换热器传热系数摘要：1.壳管式换热器的概述2.壳管式换热器的传热系数的计算方法3.影响壳管式换热器传热系数的因素4.提高壳管式换热器传热系数的建议5.结论正文：壳管式换热器是一种广泛应用于工业领域的热交换设备，其主要由壳体、管束、管板和密封件等组成。

壳管式换热器的主要工作原理是利用管内和管外的两种流体进行热交换，以实现热量的传递。

在实际应用中，为了提高换热器的传热效率，需要对其传热系数进行优化和计算。

壳管式换热器的传热系数的计算方法通常包括以下几个步骤：首先，需要确定流速、管程数目、挡板间距等参数，以计算管程压降。

若管程允许压降已经有规定，可由计算公式来计算管程数Ns；其次，参考表选定流速，选定挡板间距，计算壳程压降。

若压降不符合要求，要调整流速，再选定管程和折流挡板间距，或选择其它型号的换热器，重新计算压降直到符合要求为止；然后，计算管内传热系数hi 和壳程传热系数hO。

当管内传热系数hi< K 估时，则应增加管壳数，若改变管程不能同时符合hi> K 估、pi 和p 允，则应重新估计K 估(减小)，另选一台换热器型号进行试算。

影响壳管式换热器传热系数的因素有很多，主要包括以下几点：1.流体的性质：不同的流体具有不同的热传导性能，因此流体的性质对传热系数有很大影响。

2.流速：流速越大，传热系数越大，但流速过高会增加压力损失，影响换热器的工作效率。

3.管径和管间距：管径和管间距的增大会降低传热系数，因此需要根据实际工况选择合适的管径和管间距。

4.换热器的结构：换热器的结构设计直接影响传热系数，如管束的排列方式、管壁的厚度等。

为了提高壳管式换热器的传热系数，可以采取以下措施：1.优化换热器的结构设计，提高管壁的导热性能。

2.选择合适的流速和管程数目，以降低压力损失。

3.调整挡板间距，以增加壳程传热系数。

4.选择具有高传热性能的材料制作换热器。

总之，壳管式换热器的传热系数受多种因素影响，需要根据实际工况进行优化和计算。

管壳式换热器工作原理
管壳式换热器是一种常见的热交换设备，广泛应用于化工、电力、石油、冶金等工业领域。

它通过管壳两侧流体的热量传递，实现了热能的高效利用。

下面我们将详细介绍管壳式换热器的工作原理。

首先，管壳式换热器由壳体、管束、管板、管箱、管支撑、法兰、密封件等部件组成。

工作时，热源流体通过换热器的壳侧流动，被传热管束中的传热介质吸收热量，而冷却介质则通过管束内部流动，从而实现热量的传递。

其次，管壳式换热器的工作原理主要包括传热、流体运动和传热管束结构。

在传热过程中，热源流体和冷却介质在管束内外形成对流传热，同时通过管壁实现了传导传热。

流体的运动状态对传热效果也有着重要影响，合理的流体速度和流动方式能够提高传热效率。

此外，传热管束的结构设计也是影响换热器工作效果的重要因素，合理的管束布局和管子材质选择都能够影响传热效果。

最后，管壳式换热器在工作中需要注意一些问题。

首先是流体的流动状态，要保证流体在换热器内部的均匀分布，避免出现死角和局部过热。

其次是管束的清洁和维护，定期清洗管束表面的污垢，保持传热管的清洁度，以确保换热器的正常工作。

最后是对换热器的运行参数进行监测和调整，根据实际工况对换热器的进出口温度、压力等参数进行调整，以保证换热器的高效运行。

总之，管壳式换热器通过管束内外流体的热量传递，实现了热能的高效利用。

在工作中，合理的结构设计和运行参数调整都能够提高换热器的工作效率。

希望本文能够对大家对管壳式换热器的工作原理有所帮助。

管壳式换热器的工作原理及结构一、管壳式换热器的基本概念管壳式换热器是一种常见的换热设备，其主要由管束和外壳两部分组成。

其中，管束是由许多平行排列的管子组成，而外壳则是将这些管子包裹在一起的结构。

通过这种结构，管壳式换热器可以实现两种介质之间的热量传递。

二、工作原理1. 热媒流动原理在管壳式换热器中，介质A和介质B分别通过内部的管子和外部的壳体进行流动。

其中，介质A通常为高温流体，而介质B则为低温流体。

当两种介质在内外两侧经过时，由于存在温度差异，会发生热量传递。

2. 热媒传递原理在介质A和介质B之间进行热量传递时，主要有三个过程：对流传热、传导传热和辐射传热。

其中，对流传热是最主要的一种方式。

3. 工作过程在工作过程中，高温流体通过内部的管子进入到换热器中，并沿着管子表面流动。

同时，低温流体从外部的壳体进入到换热器中，并沿着管子外表面流动。

在这个过程中，高温流体和低温流体之间进行了热量传递，使得高温流体的温度降低，而低温流体的温度升高。

三、结构特点1. 管束结构管束是管壳式换热器的主要组成部分之一。

在管束中，许多平行排列的管子被固定在两个端盖板上，并通过密封垫圈与外壳连接。

由于管子间距离较小，因此可以有效地增加热量传递面积。

2. 壳体结构外壳是管壳式换热器的另一个重要组成部分。

它通常由两个半球形或长方形壳体组成，并通过法兰连接。

在使用过程中，外壳起到保护内部管束不受损坏的作用。

3. 密封结构为了保证介质A和介质B之间不发生混合，在管壳式换热器中需要设置密封结构。

这种密封结构通常采用密封垫圈或波纹垫片等材料制成，可以有效地防止介质泄漏。

4. 清洗结构由于管壳式换热器在使用过程中会产生一定的污垢和腐蚀物，因此需要定期进行清洗。

为了方便清洗，管壳式换热器通常设置有进出口和排污口等结构。

四、应用领域管壳式换热器广泛应用于化工、石油、制药、食品等领域中。

在这些领域中，管壳式换热器可以实现高效的热量传递，提高生产效率，并减少能源消耗。

十三种类型换热器结构原理及特点（图文并茂）一、板式换热器的构造原理、特点：板式换热器由高效传热波纹板片及框架组成。

板片由螺栓夹紧在固定压紧板及活动压紧板之间，在换热器内部就构成了许多流道，板与板之间用橡胶密封。

压紧板上有本设备与外部连接的接管。

板片用优质耐腐蚀金属薄板压制而成，四角冲有供介质进出的角孔，上下有挂孔。

人字形波纹能增加对流体的扰动，使流体在低速下能达到湍流状态，获得高的传热效果。

并采用特殊结构，保证两种流体介质不会串漏。

板式换热器结构图二、螺旋板式换热器的构造原理、特点：螺旋板式换热器是一种高效换热器设备,适用汽－汽、汽－液、液－液，对液传热。

它适用于化学、石油、溶剂、医药、食品、轻工、纺织、冶金、轧钢、焦化等行业。

结构形式可分为不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式换热器。

螺旋板式换热器结构图三、列管式换热器的构造原理、特点：列管式换热器（又名列管式冷凝器），按材质分为碳钢列管式换热器，不锈钢列管式换热器和碳钢与不锈钢混合列管式换热器三种，按形式分为固定管板式、浮头式、U型管式换热器，按结构分为单管程、双管程和多管程，传热面积1～500m2，可根据用户需要定制。

列管式换热器结构图四、管壳式换热器的构造原理、特点：管壳式换热器是进行热交换操作的通用工艺设备。

广泛应用于化工、石油、石油化工、电力、轻工、冶金、原子能、造船、航空、供热等工业部门中。

特别是在石油炼制和化学加工装置中，占有极其重要的地位。

换热器的型式。

管壳式换热器结构图五、容积式换热器的构造原理、特点：钢衬铜热交换器比不锈钢热交换器经济，并且技术上有保证。

它利用了钢的强度和铜的耐腐蚀性，即保证热交换器能承受一定工作压力，又使热交换器出水质量好。

钢壳内衬铜的厚度一般为1.0mm。

钢衬铜热交换器必须防止在罐内形成部分真空，因此产品出厂时均设有防真空阀。

此阀除非定期检修是绝对不能取消的。

部分真空的形成原因可能是排出不当，低水位时从热交换器，或者排水系统不良。

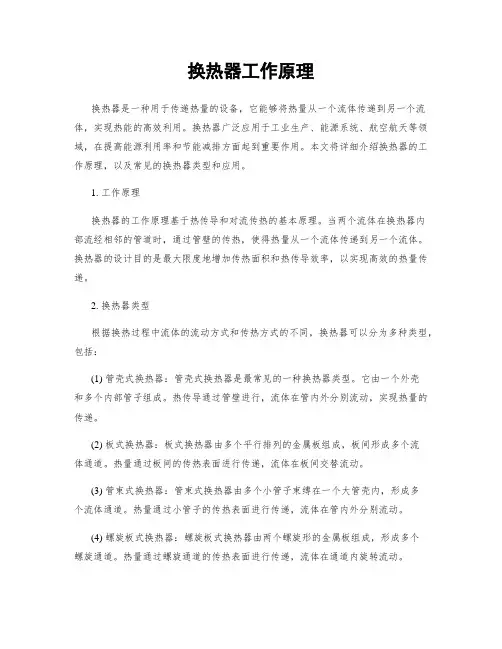

换热器工作原理换热器是一种用于传递热量的设备，它能够将热量从一个流体传递到另一个流体，实现热能的高效利用。

换热器广泛应用于工业生产、能源系统、航空航天等领域，在提高能源利用率和节能减排方面起到重要作用。

本文将详细介绍换热器的工作原理，以及常见的换热器类型和应用。

1. 工作原理换热器的工作原理基于热传导和对流传热的基本原理。

当两个流体在换热器内部流经相邻的管道时，通过管壁的传热，使得热量从一个流体传递到另一个流体。

换热器的设计目的是最大限度地增加传热面积和热传导效率，以实现高效的热量传递。

2. 换热器类型根据换热过程中流体的流动方式和传热方式的不同，换热器可以分为多种类型，包括：(1) 管壳式换热器：管壳式换热器是最常见的一种换热器类型。

它由一个外壳和多个内部管子组成。

热传导通过管壁进行，流体在管内外分别流动，实现热量的传递。

(2) 板式换热器：板式换热器由多个平行排列的金属板组成，板间形成多个流体通道。

热量通过板间的传热表面进行传递，流体在板间交替流动。

(3) 管束式换热器：管束式换热器由多个小管子束缚在一个大管壳内，形成多个流体通道。

热量通过小管子的传热表面进行传递，流体在管内外分别流动。

(4) 螺旋板式换热器：螺旋板式换热器由两个螺旋形的金属板组成，形成多个螺旋通道。

热量通过螺旋通道的传热表面进行传递，流体在通道内旋转流动。

(5) 气冷式换热器：气冷式换热器主要用于冷却气体。

它通过气体与冷却介质的对流传热，将气体的热量散发到周围环境中。

3. 换热器应用换热器广泛应用于各个领域，包括工业生产、能源系统和航空航天等。

以下是一些常见的应用示例：(1) 工业生产：在化工、石油、制药等行业中，换热器被用于加热、冷却、蒸发、浓缩等过程，实现能源的高效利用和产品质量的提高。

(2) 能源系统：在火力发电、核电站、太阳能和风能发电等能源系统中，换热器用于热能的回收和利用，提高能源利用效率。

(3) 航空航天：在航空航天领域，换热器被用于飞机发动机的冷却、燃气轮机的热回收等应用，确保设备的正常运行和性能的提升。

管壳式换热器壳侧气液两相流动和传热的数值模拟研究一、本文概述本文旨在通过数值模拟的方法，深入研究管壳式换热器壳侧气液两相流动和传热的过程。

管壳式换热器作为一种常见的热交换设备，广泛应用于化工、能源、环保等多个领域。

在实际应用中，壳侧气液两相流动和传热过程的复杂性往往导致设计优化和运行控制的困难。

本文的研究对于提高管壳式换热器的性能，提升工业生产效率具有重要的理论和实践价值。

在数值模拟研究中，我们将首先建立管壳式换热器的数学模型，考虑壳侧气液两相流动的流动特性、传热过程、相间作用等因素，利用计算流体力学（CFD）等先进方法，进行求解和模拟。

通过对比实验结果，验证数学模型的准确性和可靠性。

在此基础上，我们将对管壳式换热器壳侧气液两相流动和传热过程进行深入分析，探讨不同操作条件、结构参数对流动和传热性能的影响，揭示其中的流动和传热机理。

同时，我们还将探索优化设计方案，提高换热器的传热效率和稳定性，为实际工业应用提供有益的参考和指导。

本文将通过数值模拟的方法，全面研究管壳式换热器壳侧气液两相流动和传热的过程，为换热器的设计优化和运行控制提供理论支持和实践指导。

二、管壳式换热器的结构与工作原理管壳式换热器是一种常见的热交换设备，广泛应用于化工、石油、能源、制冷等工业领域。

其基本结构由管束、壳体和管板等几部分组成。

管束由多根管子平行排列组成，管子内部为流体通道，用于传递热量。

壳体则包围在管束外部，形成一个封闭的空间，壳体内也有流体流动，与管内的流体进行热量交换。

管板则起到固定管束和密封的作用，同时也作为流体进出口的连接部分。

管壳式换热器的工作原理基于热传导和对流传热两种基本传热方式。

当两种不同温度的流体分别流过管内和管外时，由于温度差异，热量会从高温流体传递到低温流体。

管内流体通过对流传热将热量传递给管壁，然后通过热传导方式将热量传递给管外流体，最终实现两种流体之间的热量交换。

在管壳式换热器中，流体的流动状态对传热效果有重要影响。

管壳式换热器结构设计在化工、石油和能源等领域中，管壳式换热器是一种广泛应用的高效换热设备。

本文将详细探讨管壳式换热器的结构设计，包括材料选择、传热原理和应用特点等方面的内容，旨在提高设备的传热效率和可靠性。

一、管壳式换热器的基本结构管壳式换热器主要由壳体、管束、折流板、进出口接管等部件组成。

其核心部分是管束，它由许多平行排列的传热管组成。

这些传热管的一端与壳体连接，另一端则通过封头与进出口接管相连。

在操作时，一种流体（例如水或油）在管内流动，另一种流体（例如蒸汽或冷凝液）在壳侧流动，两种流体通过管壁进行热交换。

二、材料选择与优化管壳式换热器的材料选择对其性能和可靠性至关重要。

壳体通常采用碳钢、不锈钢和钛等材料，而管束则通常采用不锈钢、铜和钛等具有优良传热性能和抗腐蚀性的材料。

在某些特殊情况下，还可以考虑对关键部位进行表面处理，以提高抗腐蚀性和耐磨性。

三、传热原理与优化管壳式换热器的传热原理主要是通过对流传热和热传导的组合来实现的。

为了提高设备的传热效率，可以采用以下措施：1、改变折流板的形状和布置，以增加壳侧流体的湍流度。

2、选择具有高导热系数的材料，以提高管壁的热传导性能。

3、适当增加管束数量和布置密度，以增加传热面积。

四、应用特点与优势管壳式换热器在各种工业领域中得到了广泛应用，主要特点有：1、结构紧凑，占地面积小，易于布置。

2、材料选择广泛，适用于各种不同的工艺条件和腐蚀性介质。

3、传热效率高，能够实现两种流体的有效热交换。

4、制造工艺成熟，操作维护方便，使用寿命较长。

五、结论本文对管壳式换热器的结构设计进行了全面分析，包括材料选择、传热原理和应用特点等方面的内容。

通过合理的结构设计，可以显著提高管壳式换热器的传热效率和可靠性，使其在各种工业领域中发挥更加重要的作用。

随着技术的不断进步，管壳式换热器的设计和制造水平也将不断提升，为工业生产带来更大的价值。

六、展望随着工业生产的不断发展和能源紧缺的压力日益增大，管壳式换热器的应用前景更加广阔。

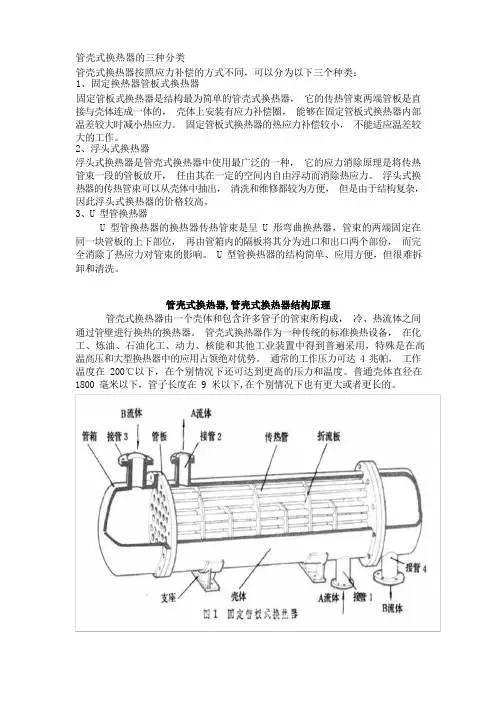

管壳式换热器的三种分类管壳式换热器按照应力补偿的方式不同，可以分为以下三个种类：1、固定换热器管板式换热器固定管板式换热器是结构最为简单的管壳式换热器，它的传热管束两端管板是直接与壳体连成一体的，壳体上安装有应力补偿圈，能够在固定管板式换热器内部温差较大时减小热应力。

固定管板式换热器的热应力补偿较小，不能适应温差较大的工作。

2、浮头式换热器浮头式换热器是管壳式换热器中使用最广泛的一种，它的应力消除原理是将传热管束一段的管板放开，任由其在一定的空间内自由浮动而消除热应力。

浮头式换热器的传热管束可以从壳体中抽出，清洗和维修都较为方便，但是由于结构复杂，因此浮头式换热器的价格较高。

3、U 型管换热器U 型管换热器的换热器传热管束是呈 U 形弯曲换热器，管束的两端固定在同一块管板的上下部位，再由管箱内的隔板将其分为进口和出口两个部份，而完全消除了热应力对管束的影响。

U 型管换热器的结构简单、应用方便，但很难拆卸和清洗。

管壳式换热器由一个壳体和包含许多管子的管束所构成，冷、热流体之间通过管壁进行换热的换热器。

管壳式换热器作为一种传统的标准换热设备，在化工、炼油、石油化工、动力、核能和其他工业装置中得到普遍采用，特殊是在高温高压和大型换热器中的应用占领绝对优势。

通常的工作压力可达 4 兆帕，工作温度在200℃以下，在个别情况下还可达到更高的压力和温度。

普通壳体直径在1800 毫米以下，管子长度在 9 米以下,在个别情况下也有更大或者更长的。

工作原理和结构图 1 [固定管板式换热器]为固定管板式换热器的构造。

A 流体从接管 1 流入壳体内，通过管间从接管 2 流出。

B 流体从接管 3 流入,通过管内从接管 4 流出。

如果 A 流体的温度高于 B 流体,热量便通过管壁由 A 流体传递给 B 流体；反之，则通过管壁由B 流体传递给 A 流体。

壳体以内、管子和管箱以外的区域称为壳程，通过壳程的流体称为壳程流体 (A 流体)。

管壳式换热器强化传热技术概述管壳式换热器是一种广泛应用于化工、石油、能源等领域的传热设备。

在传统的管壳式换热器中，传热效率往往受到传热面积、换热系数、导热系数等因素的限制。

为了提高传热效率，强化传热技术应运而生。

本文将介绍管壳式换热器强化传热技术的基本原理和应用。

管壳式换热器是一种广泛应用于化工、石油、能源等领域的传热设备。

它主要由壳体、传热管束、管板、折流板等组成。

在管壳式换热器中，两种不同的介质通过传热管束进行热量交换。

管束中的传热介质通过热对流和热传导两种方式将热量传递给管壁，管壁再将热量传递给另一种介质，从而实现两种介质之间的热量交换。

强化传热技术的原理主要包括：增加传热面积、提高换热系数、降低导热系数和增大比热容等。

这些因素共同影响着传热效率。

增加传热面积可以通过采用具有高导热系数的材料、增加传热管的数量或改变传热管的形状等方式实现。

提高换热系数可以通过改变流体的流动状态、减小流体的层流底层厚度、增加流体的湍流度等方式实现。

降低导热系数可以通过在管壁涂覆低导热系数的涂层、采用高导热系数的材料等方式实现。

增大比热容可以通过改变流体的流动速度、增加流体的浓度差等方式实现。

强化传热技术在管壳式换热器中的应用广泛，以下举几个例子：（1）蒸发：在蒸发过程中，强化传热技术可以有效地提高加热器的传热效率，减小能耗，降低生产成本。

例如，采用高频扰动技术可以增加液体的湍流度，减小传热膜系数，从而减少蒸发时间，提高蒸发效率。

（2）冷凝：在冷凝过程中，强化传热技术可以促进水蒸气与冷却水之间的热量交换，提高冷凝效率。

例如，采用细小肋片管可以增加传热面积，同时采用螺旋肋片管可以增加流体的扰动程度，减小传热膜系数，从而提高冷凝效率。

（3）受热面积增大：通过改变管束的排列方式或增加管束数量，可以增大管壳式换热器的受热面积。

采用多程管束可以增加壳程受热面积，同时采用小直径管束可以增加程数，从而进一步提高受热面积。

强化传热技术在管壳式换热器中具有广泛的应用前景，它可以有效地提高换热效率、减小能耗、降低生产成本，同时也可以延长设备的使用寿命。
