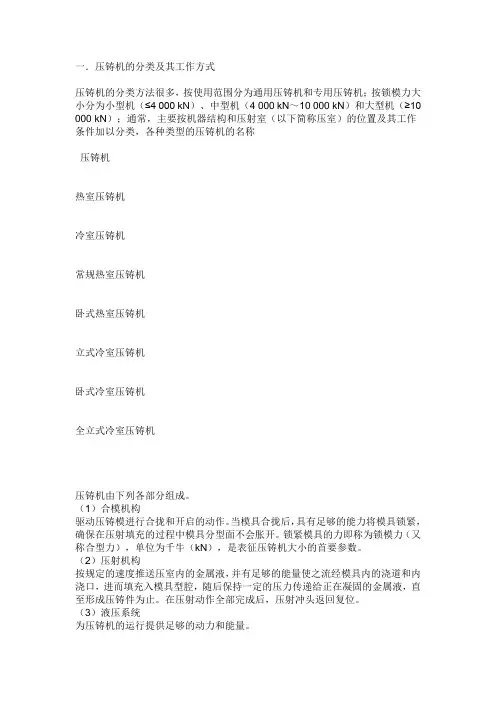

一．压铸机的分类及其工作方式压铸机的分类方法很多，按使用范围分为通用压铸机和专用压铸机；按锁模力大小分为小型机（≤4 000 kN）、中型机（4 000 kN～10 000 kN）和大型机（≥10 000 kN）；通常，主要按机器结构和压射室（以下简称压室）的位置及其工作条件加以分类，各种类型的压铸机的名称压铸机热室压铸机冷室压铸机常规热室压铸机卧式热室压铸机立式冷室压铸机卧式冷室压铸机全立式冷室压铸机压铸机由下列各部分组成。
（1）合模机构驱动压铸模进行合拢和开启的动作。
当模具合拢后，具有足够的能力将模具锁紧，确保在压射填充的过程中模具分型面不会胀开。
锁紧模具的力即称为锁模力（又称合型力），单位为千牛（kN），是表征压铸机大小的首要参数。
（2）压射机构按规定的速度推送压室内的金属液，并有足够的能量使之流经模具内的浇道和内浇口，进而填充入模具型腔，随后保持一定的压力传递给正在凝固的金属液，直至形成压铸件为止。
在压射动作全部完成后，压射冲头返回复位。
（3）液压系统为压铸机的运行提供足够的动力和能量。
（4）电气控制系统控制压铸机各机构的执行动作按预定程序运行。
（5）零部件及机座所有零部件经过组合和装配，构成压铸机整体，并固定在机座上。
6）其他装置先进的压铸机还带有参数检测、故障报警、压铸过程监控、计算机辅助的生产信息的存储、调用、打印及其管理系统等。
（7）辅助装置根据自动化程度配备浇料、喷涂、取件等装置。
立式冷室压铸机的工作方式立式冷室压铸机的工作方式如图5。
压室7呈垂直放置，而上冲头8处于压室上方（图上方的位置），下冲头10则位于堵住喷嘴5孔口处，以免金属液浇入压室内自行流入喷嘴孔。
模具的开、合动作呈水平移动，开模后，压铸件留在动模。
工作步骤如下：（1）合拢模具；（2）以人工或其他方式将金属液浇入压室；（3）上冲头以较低的压射速度下移，进入压室内及至刚接触金属液液面；（4）上冲头转为较高的压射速度压下，而下冲头则与上冲头保持着中间一段存有金属液的相对距离同步地快速下移；（5）当下冲头下移至让出喷嘴孔口时，正好下到最底部而被撑住；于是，上、下冲头一同挤压金属液高速向喷嘴孔（直浇道6的一部分）喷射；（6）金属液通过由喷嘴、浇口套4、定模的锥孔和分流器2组成的直浇道6，从内浇口3填充进入模具型腔；（7）填充完毕，但上冲头仍保持一定的压力，直至型腔内的金属液完全凝固成压铸件1为止；浇道和压室内的金属液分别凝固为直浇口和余料饼9；（8）上冲头提升复位；同时，下冲头向上动作，将尚与直浇口相连的余料饼切离；（9）下冲头继续上升，把余料饼举出压室顶面，再以人工或其他方式取走；（10）下冲头下移复位至堵住喷嘴孔口；（11）打开模具，压铸件和直浇口一同留在动模上，随即顶出并取出压铸件；一旦切离余料饼之后，开模动作可以立即执行，也可以稍缓至适当的时候执行，与下冲头完成上举和复位的动作无关；至此，完成一次压铸循环。
卧式冷室压铸机的工作方式卧式冷室压铸机的工作方式如图6所示。
压室7呈水平放置，压射冲头5处于压室最右端虚线位置。
模具的开、合动作呈水平移动，开模后，压铸件留在动模。
工作步骤如下：（1）合拢模具；（2）将金属液以人工或其他方式浇入压室；（3）压射冲头按预定的速度和一定的压力推送金属液，使之通过模具的浇道3，从内浇口2填充进入模具型腔；（4）填充完毕，冲头保持一定的压力，直至金属液完全凝固成为压铸件1为止；这时，浇道和浇口套6（没有浇口套的模具在该处即为连体压室）内的金属液也同时凝固，成为浇口和余料饼4；（5）打开模具，冲头与开模动作同步移动，从而推着余料饼随着压铸件和浇口一同留在动模而脱离定模，到达一定的距离时，冲头便返回复位；（6）开模后，压铸件、浇口和余料饼留在动模上，随即顶出并取出压铸件；至此，完成一次压铸循环。
全立式冷室压铸机的工作方式全立式冷室压铸机的工作方式如图7。
压室5垂直放置在机器的下部，模具的开、合动作为上下移动，故称为全立式压铸机。
通常模具的动模固定在上方，开模后，压铸件留在动模。
工作步骤如下：（1）将金属液以人工或其他方式浇入压室；（2）合拢模具；（3）冲头6上移压送金属液，通过浇道3、分流器4，从内浇口2填充进入模具型腔；（4）填充完毕，冲头保持一定的压力直至金属液完全凝固成为压铸件1为止；这时，浇道和压室内的金属液也同时凝固，而压室内的便成为余料饼7；（5）打开模具，冲头与开模动作同步向上移动，从而使余料饼跟随压铸件和浇口一同随着动模上移而脱离定模，到达一定的距离时，冲头便下移复位；（6）开模后，随即顶出并取出压铸件；至此，完成一次压铸循环。
二．压铸机的选用压铸机的选用，对压铸生产过程中的产品质量、生产效率、管理成本等诸多方面，有着十分重要的影响。
为此，合理地选择适用的压铸机，是一项技术性和经济性都很强的工作。
热室压铸机的特点目前生产中，多数采用常规的热室压铸机。
市场供应的以锁模力小于4000 kN的机器为主导，更多的则是锁模力在1600 kN以下，而锁模力大于4000 kN的很少。
其特点如下：（1）通常以低熔点合金的压铸为主，而以锌合金最为典型；（2）以小型压铸件的生产为宜，中、大型压铸件不宜采用热室压铸；（3）填充进入模具型腔的金属液始终在密闭的通道内流动，氧化夹杂物不易卷入，对压铸件的质量较为有利；（4）压铸过程的自动化容易实现；（5）由于不需要浇料程序，在正常运行的状态下，生产效率较高；（6）压射比压稍低，并且压射过程没有增压阶段，但对小型、薄壁件影响较小；（7）压射冲头、浇壶、喷嘴等热作件的寿命难以掌握和控制，失效后更换较为费时；（8）更换或修理熔炉时，要拆装热作件，增加了辅助时间；（9）对于高熔点合金的热室压铸，目前仍以镁合金较为适宜，而用于镁合金的热室压铸机，同样存在上述的特点。
立式冷室压铸机的特点（1）适合于锌、铝、镁、铜等多种合金的压铸；（2）生产现场中用量较少，并以小型机占多数；（3）压室呈垂直放置，金属液浇入压室后，气体在金属液上面，压射过程中包卷气体较少；（4）压射压力经过的转折较多，使压力传递受到影响，尤其在增压阶段，因喷嘴入口处的孔口较小，压力传递不够充分；（5）方便于开设中心浇口；（6）机器的长度方向占地面积较小，但机器的高度相对较高；（7）下冲头部位窜入金属液时，排除故障的工作不方便；（8）生产操作中有切断余料饼和举出料饼的程序，降低生产效率；（9）采用自动化操作时，增加从下冲头的顶面取走余料饼的程序。
卧式冷室压铸机的特点（1）适合于各种有色合金和黑色金属（目前尚不普遍）的压铸；（2）机器的大小型号较为齐全；（3）生产操作少而简便，生产效率高，且易于实现自动化；（4）机器的压射位置较容易调节，适应偏心浇口的开设，也可以采用中心浇口，此时模具结构需采取相应措施；（5）压射系统的技术含量较高；（6）压射过程的分级、分段明显并容易实现，能够较大程度地满足压铸工艺的各种不同的要求，以适应生产各种类型和各种要求的压铸件；（7）压射过程的压力传递转折少；（8）压室内金属液的水平液面上方与空气接触面积较大，压射时易卷入空气和氧化夹杂物；对于高要求或特殊要求的压铸件，通过采取相应措施仍能得到较满意的结果。
全立式冷室压铸机的特点（1）广泛用于电机转子的压铸，多为中小型机器；（2）此类压铸机比同吨位其他压铸机器的占地面积小，但高度较高；（3）金属液进入模具型腔时转折少、流程短，压力损耗小；（4）浇注金属液时，需越过模具分型面，应保证液滴不会滴在模具分型面上；（5）压射机构在下方，更换压室和维修工作都不方便。
选用压铸机的基本原则（1）了解压铸机的类型及其特点；（2）考虑压铸件的合金种类以及相关的要求；（3）选择的压铸机应满足压铸件的使用条件和技术要求；（4）选定的压铸机在性能、参数、效率和安全等方面都应有一定的裕度，以确保满意的成品率、生产率和安全性；（5）在保证第4点的前提下，还应考虑机器的可靠性与稳定性，据此来选择性价比合理的压铸机；（6）对于压铸件品种多而生产量小的生产规模，在保证第4点的前提下，应科学地选择能够兼容的规格，使既能含盖应有的品种，又能减少压铸机的数量；（7）在压铸机的各项技术指标和性能参数中，首要应注意的是压射性能，在同样规格或相近规格的情况下，优先选择压射性能的参数范围较宽的机型；（8）在可能的条件下，尽量配备机械化或自动化的装置，对产品质量、生产效率、安全生产、企业管理以及成本核算都是有益的；（9）评定选用的压铸机的效果，包括：成品率、生产率、故障率、维修频率及其工作量、性能的稳定性、运行的可靠性以及安全性等。
选型前的技术测算工作选型的原始要素包括压铸件的图样、实物、合金种类、最大外廓尺寸（长×宽×高）、净重、平均壁厚、最大壁厚、最小壁厚、需要抽芯的方向及个数、需要抽芯的最大长度以及特殊结构。
压铸件的使用条件和技术要求（包括后续加工工序）。
生产大纲需求量（月度、季度或年度）、压铸生产的工作制度。
（1）初定压铸机的锁模力测算模具分型面上的金属投影面积，设为A（mm2），通常包括压铸件（按型腔数）、浇道系统、溢流系统和压室直径等4个部分的面积的总和（当有真空抽气道时应另加）。
根据压铸件的技术要求选用增压比压，设为pz（MPa）；模具分型面上金属投影的胀型力，设为F1（kN），则F1 = A × pz动、定模合拢楔紧斜面（含抽芯机构）在合模方向的分力的总和，设为F2（kN）；合模方向的胀型力的总和，设为F0（kN），于是F0 = F1 + F2选择的压铸机的锁模力，设为F（kN），同时考虑安全系数k（一般取0.85～0.95），测算时，选择压铸机的锁模力F应大于胀型力F0，即F > F0 / k（2）查对已选的压铸机与模具体积及安装尺寸的匹配情况①压铸机4根大杠（又称拉杠）的内间距应大于模具的横向与竖向的模板外廓尺寸；②压铸机可调的模具厚度尺寸应在模具总厚度（含定模、动模和动模座）的范围之内；③压铸机的开合模行程应满足压铸后能够顺利取出压铸件所需要的开模距离；（3）查核压铸机的压室能够容纳的金属液的重量①估算浇入压室的金属液的重量G0（g或kg），包括压铸件（按型腔数）、浇道系统、溢流系统和余料饼等4个部分的总和；②根据已初步选定的压室直径，查阅机器样本或机器说明书中关于该直径的压室允许容纳的最大金属液重量G （g或kg）；③查核时，应满足G > G0 。
经过上述的初步测算，便有了预选压铸机的型号和规格的技术基础。
在正式设计模具时，选用的技术参数可能会有些差异，只要稍作调整就能解决。
估算压铸生产的节拍压铸的生产节拍按一个压铸工作循环作为计算单位，通常从合模开始，经过各种动作和各个环节，直至下一次合模为止，即作为一个工作循环。
