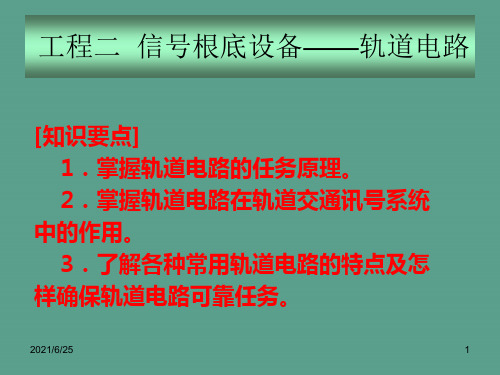

城市轨道交通信号基础课件——轨道电路简介城市轨道交通系统是现代城市中重要的交通工具之一，保障城市内人员和物资的快速移动。
轨道交通信号系统起着至关重要的作用，确保列车在轨道上安全运行。
本课件将重点介绍城市轨道交通信号系统中的轨道电路。
目录1.轨道电路的作用2.轨道电路的组成3.轨道电路的工作原理4.常见的轨道电路问题与解决方法–电缆断开问题–接地问题–信号干扰问题5.轨道电路的维护与检修–定期维护–故障检修轨道电路的作用轨道电路是城市轨道交通信号系统中的重要组成部分，主要用于监测轨道上的列车位置和速度，以实现列车的自动控制和安全运行。
它通过电气信号的变化，将列车的位置和其他信息传递到轨道信号系统，从而控制轨道交通系统的运行。
轨道电路的组成轨道电路主要由以下几个部分组成：1.电气感应器：安装在轨道上的感应器，用于感知列车的位置和速度。
常见的感应器有轨道电阻器、轨道磁化器等。
2.接触器和继电器：用于接收和放大电气感应器传来的信号，将信号传递给信号系统。
3.室外设备：包括供电设备、信号处理设备等，用于控制和监测轨道电路的工作状态。
轨道电路的工作原理轨道电路工作的基本原理是利用电气信号的变化来感知列车位置和速度。
当列车行驶过程中，轮轴和轨道之间会形成一个闭合电路，电气感应器会检测到这个闭合电路的存在。
通过对闭合电路中的电流进行监测，可以得到列车位置和速度的信息。
在轨道电路中，通过电气感应器感知到的信号会传递到接触器和继电器，然后再传递到信号系统，由信号系统进行进一步处理。
基于列车位置和速度的信息，信号系统可以发送相应的信号，控制轨道交通系统中的信号灯和道岔，保证列车的安全通行。
常见的轨道电路问题与解决方法电缆断开问题在轨道电路中，电缆断开是一个常见的问题。
电缆的断开可能会导致电气感应器无法正常工作，进而影响到轨道电路的正常运行。
•定期检查电缆的连接情况，及时发现并修复断开的电缆。
•采用双回路供电系统，即同时使用两条电缆供电，一旦其中一条电缆发生断开，另一条电缆可以继续供电，保证轨道电路的正常工作。
