列车自动控制系统(ATC)

列车自动控制系统atc的构成列车自动控制系统（Automatic Train Control System，简称ATC）是一种用于确保列车安全运行的关键技术和装置。

ATC系统由多个组件构成，主要包括列车控制中心、列车装备和信号设备等。

首先，列车控制中心是ATC系统的核心部分。

它负责接收、分析和处理来自信号设备的信息，然后向列车装备发送指令，控制列车的运行。

列车控制中心通常由一台计算机或服务器和相关的软件组成。

通过连接信号设备和列车装备，它可以实现对整个ATC系统的集中控制和管理。

其次，列车装备是ATC系统的重要组成部分。

它是安装在列车上的设备，用于接收来自列车控制中心的指令，并根据指令调整列车的速度和行驶方向。

列车装备通常包括列车自动停车控制装置（Automatic Train Stop，ATS）、列车自动运行控制装置（Automatic Train Operation，ATO）和列车通信装置等。

ATS主要负责监测列车的运行状态和速度，并在需要时通过紧急制动系统停车。

ATO则负责根据列车控制中心的指令自动驾驶列车，调整速度和行驶方向，以保证列车的安全运行。

列车通信装置则用于将列车装备与列车控制中心之间的信息传递。

信号设备是ATC系统的另一个重要组成部分。

它是铁路线路上的安装设备，用于向列车发送信号和信息。

信号设备通常包括信号灯、信号标志和轨道电路等。

信号灯和信号标志通过不同的颜色、形状和位置来传达不同的指示信息，指导列车的运行。

轨道电路则通过电气信号来监测轨道上的列车位置和速度，并将这些信息传递给列车控制中心，实现对列车的实时监控和控制。

在ATC系统中，还可以添加其他的辅助设备和功能模块，以提供更多的安全保障。

例如，列车位置检测装置（Train Location Detection System）可以通过雷达或全球定位系统等技术来确定列车的准确位置。

列车通信系统则可以实现列车装备、列车控制中心和其他列车之间的信息交换和共享，以提高整个铁路系统的运行效率和安全性。

列车自动控制系统(ATC)(1)——概念介绍发布时间：2008-05-13 点击次数：21422008年4月28日，一场近10年来中国铁路行业罕见的列车相撞事故在胶济铁路上瞬间发生，给国家和人民生命财产安全造成重大损失。

“通过调阅T195次列车运行记录监控装置数据，该列车实际运行速度每小时超速51公里。

”29日，刚刚被任命为济南铁路局局长的耿志修说。

在已经基本实现自动控制的特快列车身上，为什么发生“超速”行驶这样颇为低级的错误呢？列车自动控制系统究竟是怎样工作的，有多大用处，本专题将为您详细介绍。

一、ATC组成及功能列车自动控制系统（Automatic Train Control，简称ATC）一般有一下几个部分组成：1、列车自动监控系统（Automatic Train Supervision，简称ATS）ATS系统由控制中心、车站、车场以及车载设备组成。

ATS系统在ATP系统的支持下完成对列车运行的自动监控，实现以下基本功能：(1)通过ATS车站设备，能够采集轨旁及车载ATP提供的轨道占用状态、进路状态、列车运行状态以及信号设备故障等控制和监督列车运行的基础信息。

(2)根据联锁表、计划运行图及列车位置，自动生成输出进路控制命令，传送至车站联锁设备，设置列车进路、控制列车停站时分。

(3)列车识别跟踪、传递和显示功能。

系统能自动完成正线区段内列车识别号（服务号、目的地号、车体号）跟踪，列车识别号可由中央ATS自动生成或调度员人工设定、修改，也可由列车经车—地通信向ATS发送识别号等信息。

(4)列车计划与实迹运行图的比较和计算机辅助调度功能。

能根据列车运行实际的偏离情况，自动生成调整计划供调度员参考或自动调整列车停站时分，控制发车时间。

(5)ATS中央故障情况下的降级处理，由调度员人工介入设置进路，对列车运行进行调整，由ATS车站完成自动进路或根据列车识别号进行自动信号控制，由车站人工进行进路控制。

(6)在计算机辅助下完成对列车基本运行图的编制及管理，并具有较强的人工介入能力。

列车自动控制系统atc的构成-回复ATC（列车自动控制系统，Automatic Train Control System）是公共交通领域中的一项重要技术，主要用于提高列车的运行安全性、准确性和效率。

本文将一步一步回答关于ATC构成的问题。

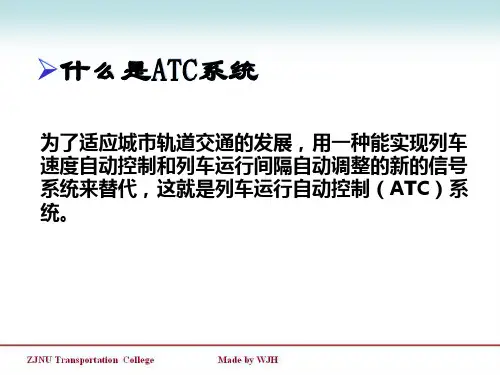

第一步：什么是列车自动控制系统（ATC）？列车自动控制系统（ATC）是一种电子化的系统，用于监控和控制列车的行驶。

它结合了信号系统、车载设备和中央控制系统，使得列车能够自动地运行，并确保列车在预定路线上以预定速度行驶。

第二步：ATC的组成成分有哪些？ATC系统由以下几个主要组成部分构成：1. 信号机：信号机是ATC系统的核心设备之一，用于向驾驶员和列车传递行进指令。

信号机根据轨道和列车状态的变化来改变显示，通过不同的信号来指示列车所能行驶的最高速度以及其他操作指令。

2. 列车控制设备：列车控制设备是安装在列车上的系统，用于接收来自信号机的指令并执行相应的操作。

这些设备包括刹车系统、加速系统等，它们通过电子信号与信号机进行通讯，并根据指令来调整列车的速度和方向。

3. 通信设备：通信设备用于在列车和中央控制中心之间传递信息。

通过无线电通信或其他技术手段，列车可以向中央控制中心发送当前的状态信息，如位置、速度和故障报告等。

中央控制中心可以根据这些信息来监控列车的运行，并及时采取措施来保证列车的安全和顺畅运行。

4. 中央控制中心：中央控制中心是ATC系统的核心，它负责对所有列车进行监控和控制。

中央控制中心收集来自各个列车的信息，并根据预定的运行计划来调度列车的运行。

如果有异常情况发生，中央控制中心能够迅速做出反应并采取必要的措施来保证列车和乘客的安全。

5. 数据处理系统：数据处理系统是ATC系统的关键组成部分，它负责处理来自各个设备的信息，并将其转化为可视化的数据。

数据处理系统能够对列车的位置、速度、距离等进行准确的计算和分析，并根据这些数据来生成控制指令，以保证列车在预定的路线上行驶。

城市轨道交通信号系统ATC城市轨道交通信号系统城市轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统设备。

城市轨道交通信号系统通常由列车自动控制系统（Automatic Train Control，简称ATC）组成，ATC系统包括三个子系统：—列车自动监控系统（Automatic Train Supervision，简称ATS）—列车自动防护子系统（Automatic Train Protection，简称ATP）—列车自动运行系统（Automatic Train Operation，简称ATO）三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

一、列车自动控制系统（ATC）分类1、按闭塞布点方式：可分为固定式和移动式。

固定闭塞方式中按控制方式，又可分为速度码模式（台阶式）和目标距离码模式（曲线式）。

2、按机车信号传输方式：可分为连续式和点式。

3、按各系统设备所处地域可分为：控制中心子系统、车站及轨旁子系统、车载设备子系统、车场子系统。

二、固定闭塞ATC系统固定闭塞ATC系统是指基于传统轨道电路的自动闭塞方式，闭塞分区按线路条件经牵引计算来确定，一旦划定将固定不变。

列车以闭塞分区为最小行车间隔，ATC系统根据这一特点实现行车指挥和列车运行的自动控制。

固定闭塞ATC系统又可分为速度码模式和目标距离码模式。

1、速度码模式（台阶式）如北京地铁和上海地铁1号线分别引进的英国西屋公司和美国GRS公司的ATC系统均属此类ATC系统，该系统属70～80年代的产品，技术成熟、造价较低，但因闭塞分区长度的设计受限于最不利线路条件和最低列车性能，不利于提高线路运输效率。

固定闭塞速度码模式ATC是基于普通音频轨道电路，轨道电路传输信息量少，对应每个闭塞分区只能传送一个信息代码，从控制方式可分成入口控制和出口控制两种，从轨道电路类型划分可分为有绝缘和无绝缘轨道电路两种。

1.目前城规交通一般采用S型音频轨道电路（短路钢条为S型），没有“盲区”，而是有“谷区”，较安全。

2.由于集肤效应，钢轨电阻与频率关系为非线性，近似认为钢轨电阻与频率平方成正比。

疑问：什么是带调谐电路，什么是不带调谐电路？3.为了加大作用距离，采用中间馈电式或联级式音频轨道电路。

4.数字编码式音频轨道电路采用移频键控（FSK），载波为9.5—16.5kHz8种标准频率（频差为1kHz）中的一种，64Hz信号作为调制信号。

这种轨道电路可被作为车上—地面的信息传输通道，构成ATC 速度控制的基础。

电子计轴器：5.电子计轴器包括：室外（地面传感器、电缆盒、传输电缆），和室内（信号处理电路、计数处理电路）。

传感器有两种类型：增强型和减弱型。

指的是列车经过时传感器中形成增强或减弱脉冲。

第三章列车超速防护（ATP）系统1.基于轨道电路自动闭塞区间，将站间一个闭塞区间划分为若干个与列车制动距离有关的较短闭塞区间，与之匹配的是机车信号（改善瞭望条件）与自动停车装置（防止司机疏忽造成重大事故）。

2.列车超速防护系统（ATP）和列车自动驾驶系统（ATO）统称为列车速度自动控制系统。

3.ATP的五大主要功能：1）停车点防护，停车点之前有一段防护段，列车不能超越防护段起点P点，有时在P点设置列车滑行速度值5km/h，避免不必要的列车停车重新启动；2）速度监督与超速防护，固定限速（如线路参数决定的区间限速，列车结构决定的列车最大允许速度），临时限速（如线路维修时的临时设置的速度限制）；3）列车间隔控制，即移动闭塞，列车占用的轨道电路的始端为危险点，防护段为相邻轨道电路，也可大于轨道分区，目标距离是指后续车所在轨道电路的始端到停车点的距离，紧急制动曲线与列车最大减速度有关；4）测速与测距，轮轴上的测速传感器测量列车实时速度，基本定位依所在轨道电路，轨道电路内的运行距离根据车轮转数与车轮直径得知；5）车门控制，防止站外打开车门，防止打开非站台侧的车门，防止车门打开时列车启动。
