列车自动控制系统..

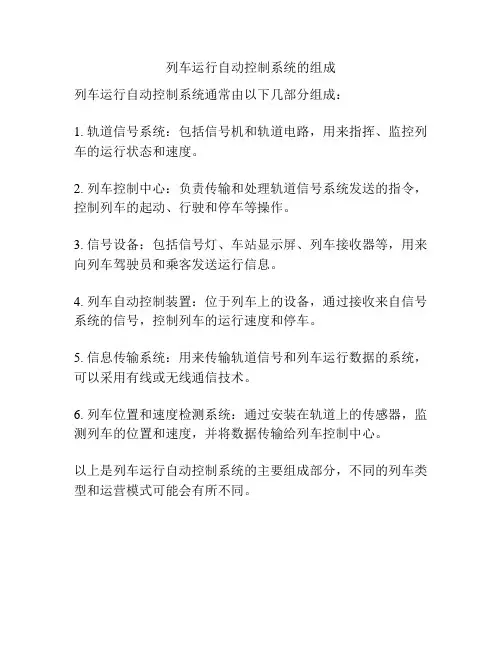

列车运行自动控制系统的组成
列车运行自动控制系统通常由以下几部分组成：
1. 轨道信号系统：包括信号机和轨道电路，用来指挥、监控列车的运行状态和速度。

2. 列车控制中心：负责传输和处理轨道信号系统发送的指令，控制列车的起动、行驶和停车等操作。

3. 信号设备：包括信号灯、车站显示屏、列车接收器等，用来向列车驾驶员和乘客发送运行信息。

4. 列车自动控制装置：位于列车上的设备，通过接收来自信号系统的信号，控制列车的运行速度和停车。

5. 信息传输系统：用来传输轨道信号和列车运行数据的系统，可以采用有线或无线通信技术。

6. 列车位置和速度检测系统：通过安装在轨道上的传感器，监测列车的位置和速度，并将数据传输给列车控制中心。

以上是列车运行自动控制系统的主要组成部分，不同的列车类型和运营模式可能会有所不同。

1.目前城规交通一般采用S型音频轨道电路（短路钢条为S型），没有“盲区”，而是有“谷区”，较安全。

2.由于集肤效应，钢轨电阻与频率关系为非线性，近似认为钢轨电阻与频率平方成正比。

疑问：什么是带调谐电路，什么是不带调谐电路？3.为了加大作用距离，采用中间馈电式或联级式音频轨道电路。

4.数字编码式音频轨道电路采用移频键控（FSK），载波为9.5—16.5kHz8种标准频率（频差为1kHz）中的一种，64Hz信号作为调制信号。

这种轨道电路可被作为车上—地面的信息传输通道，构成ATC 速度控制的基础。

电子计轴器：5.电子计轴器包括：室外（地面传感器、电缆盒、传输电缆），和室内（信号处理电路、计数处理电路）。

传感器有两种类型：增强型和减弱型。

指的是列车经过时传感器中形成增强或减弱脉冲。

第三章列车超速防护（ATP）系统1.基于轨道电路自动闭塞区间，将站间一个闭塞区间划分为若干个与列车制动距离有关的较短闭塞区间，与之匹配的是机车信号（改善瞭望条件）与自动停车装置（防止司机疏忽造成重大事故）。

2.列车超速防护系统（ATP）和列车自动驾驶系统（ATO）统称为列车速度自动控制系统。

3.ATP的五大主要功能：1）停车点防护，停车点之前有一段防护段，列车不能超越防护段起点P点，有时在P点设置列车滑行速度值5km/h，避免不必要的列车停车重新启动；2）速度监督与超速防护，固定限速（如线路参数决定的区间限速，列车结构决定的列车最大允许速度），临时限速（如线路维修时的临时设置的速度限制）；3）列车间隔控制，即移动闭塞，列车占用的轨道电路的始端为危险点，防护段为相邻轨道电路，也可大于轨道分区，目标距离是指后续车所在轨道电路的始端到停车点的距离，紧急制动曲线与列车最大减速度有关；4）测速与测距，轮轴上的测速传感器测量列车实时速度，基本定位依所在轨道电路，轨道电路内的运行距离根据车轮转数与车轮直径得知；5）车门控制，防止站外打开车门，防止打开非站台侧的车门，防止车门打开时列车启动。

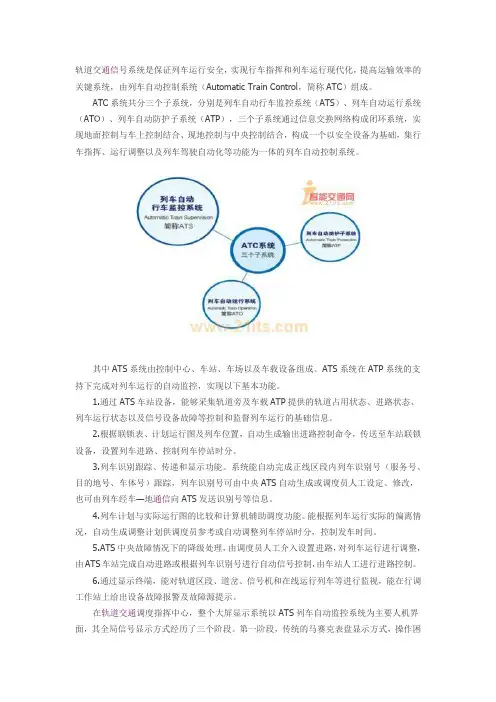

轨道交通信号系统是保证列车运行安全，实现行车指挥和列车运行现代化，提高运输效率的关键系统，由列车自动控制系统（Automatic Train Control，简称ATC）组成。

ATC系统共分三个子系统，分别是列车自动行车监控系统（ATS）、列车自动运行系统（ATO）、列车自动防护子系统（ATP），三个子系统通过信息交换网络构成闭环系统，实现地面控制与车上控制结合、现地控制与中央控制结合，构成一个以安全设备为基础，集行车指挥、运行调整以及列车驾驶自动化等功能为一体的列车自动控制系统。

其中ATS系统由控制中心、车站、车场以及车载设备组成。

ATS系统在ATP系统的支持下完成对列车运行的自动监控，实现以下基本功能。

1.通过ATS车站设备，能够采集轨道旁及车载ATP提供的轨道占用状态、进路状态、列车运行状态以及信号设备故障等控制和监督列车运行的基础信息。

2.根据联锁表、计划运行图及列车位置，自动生成输出进路控制命令，传送至车站联锁设备，设置列车进路、控制列车停站时分。

3.列车识别跟踪、传递和显示功能。

系统能自动完成正线区段内列车识别号（服务号、目的地号、车体号）跟踪，列车识别号可由中央ATS自动生成或调度员人工设定、修改，也可由列车经车—地通信向ATS发送识别号等信息。

4.列车计划与实际运行图的比较和计算机辅助调度功能。

能根据列车运行实际的偏离情况，自动生成调整计划供调度员参考或自动调整列车停站时分，控制发车时间。

5.ATS中央故障情况下的降级处理，由调度员人工介入设置进路，对列车运行进行调整，由ATS车站完成自动进路或根据列车识别号进行自动信号控制，由车站人工进行进路控制。

6.通过显示终端，能对轨道区段、道岔、信号机和在线运行列车等进行监视，能在行调工作站上给出设备故障报警及故障源提示。

在轨道交通调度指挥中心，整个大屏显示系统以ATS列车自动监控系统为主要人机界面，其全局信号显示方式经历了三个阶段。

第一阶段，传统的马赛克表盘显示方式，操作困难，显示不够灵活；第二阶段，计算机显示终端显示方式，往往因为分辨率不够导致无法完整显示整个系统；第三阶段，大屏可视化系统显示方式，可满足超大分辨率图像的高速显示。

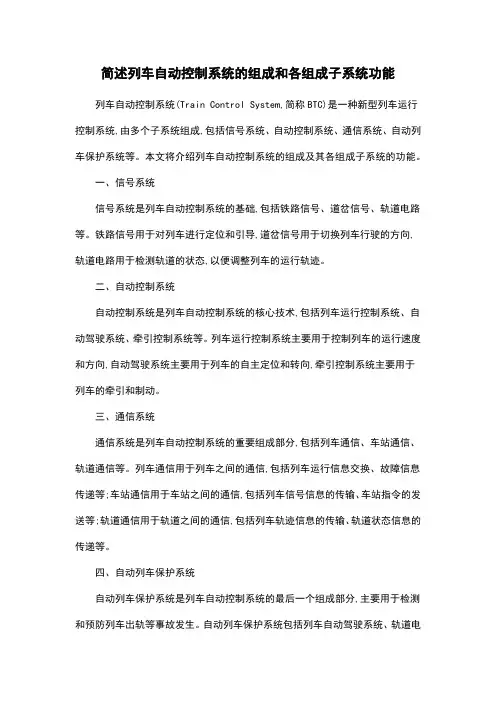

简述列车自动控制系统的组成和各组成子系统功能列车自动控制系统(Train Control System,简称BTC)是一种新型列车运行控制系统,由多个子系统组成,包括信号系统、自动控制系统、通信系统、自动列车保护系统等。

本文将介绍列车自动控制系统的组成及其各组成子系统的功能。

一、信号系统信号系统是列车自动控制系统的基础,包括铁路信号、道岔信号、轨道电路等。

铁路信号用于对列车进行定位和引导,道岔信号用于切换列车行驶的方向,轨道电路用于检测轨道的状态,以便调整列车的运行轨迹。

二、自动控制系统自动控制系统是列车自动控制系统的核心技术,包括列车运行控制系统、自动驾驶系统、牵引控制系统等。

列车运行控制系统主要用于控制列车的运行速度和方向,自动驾驶系统主要用于列车的自主定位和转向,牵引控制系统主要用于列车的牵引和制动。

三、通信系统通信系统是列车自动控制系统的重要组成部分,包括列车通信、车站通信、轨道通信等。

列车通信用于列车之间的通信,包括列车运行信息交换、故障信息传递等;车站通信用于车站之间的通信,包括列车信号信息的传输、车站指令的发送等;轨道通信用于轨道之间的通信,包括列车轨迹信息的传输、轨道状态信息的传递等。

四、自动列车保护系统自动列车保护系统是列车自动控制系统的最后一个组成部分,主要用于检测和预防列车出轨等事故发生。

自动列车保护系统包括列车自动驾驶系统、轨道电路、故障检测等。

列车自动驾驶系统用于列车的自主定位和转向,轨道电路用于检测轨道的状态,故障检测用于及时发现列车的故障,以便采取相应的措施。

列车自动控制系统由多个子系统组成,包括信号系统、自动控制系统、通信系统、自动列车保护系统等。

这些子系统相互协作,共同完成列车的运行控制和安全保障任务。

随着科技的不断发展,列车自动控制系统的功能将不断扩展和完善,为人们的出行提供更加安全和高效的服务。

列车自动控制系统atc的构成-回复ATC（列车自动控制系统，Automatic Train Control System）是公共交通领域中的一项重要技术，主要用于提高列车的运行安全性、准确性和效率。

本文将一步一步回答关于ATC构成的问题。

第一步：什么是列车自动控制系统（ATC）？列车自动控制系统（ATC）是一种电子化的系统，用于监控和控制列车的行驶。

它结合了信号系统、车载设备和中央控制系统，使得列车能够自动地运行，并确保列车在预定路线上以预定速度行驶。

第二步：ATC的组成成分有哪些？ATC系统由以下几个主要组成部分构成：1. 信号机：信号机是ATC系统的核心设备之一，用于向驾驶员和列车传递行进指令。

信号机根据轨道和列车状态的变化来改变显示，通过不同的信号来指示列车所能行驶的最高速度以及其他操作指令。

2. 列车控制设备：列车控制设备是安装在列车上的系统，用于接收来自信号机的指令并执行相应的操作。

这些设备包括刹车系统、加速系统等，它们通过电子信号与信号机进行通讯，并根据指令来调整列车的速度和方向。

3. 通信设备：通信设备用于在列车和中央控制中心之间传递信息。

通过无线电通信或其他技术手段，列车可以向中央控制中心发送当前的状态信息，如位置、速度和故障报告等。

中央控制中心可以根据这些信息来监控列车的运行，并及时采取措施来保证列车的安全和顺畅运行。

4. 中央控制中心：中央控制中心是ATC系统的核心，它负责对所有列车进行监控和控制。

中央控制中心收集来自各个列车的信息，并根据预定的运行计划来调度列车的运行。

如果有异常情况发生，中央控制中心能够迅速做出反应并采取必要的措施来保证列车和乘客的安全。

5. 数据处理系统：数据处理系统是ATC系统的关键组成部分，它负责处理来自各个设备的信息，并将其转化为可视化的数据。

数据处理系统能够对列车的位置、速度、距离等进行准确的计算和分析，并根据这些数据来生成控制指令，以保证列车在预定的路线上行驶。
