模具拔模斜度标准

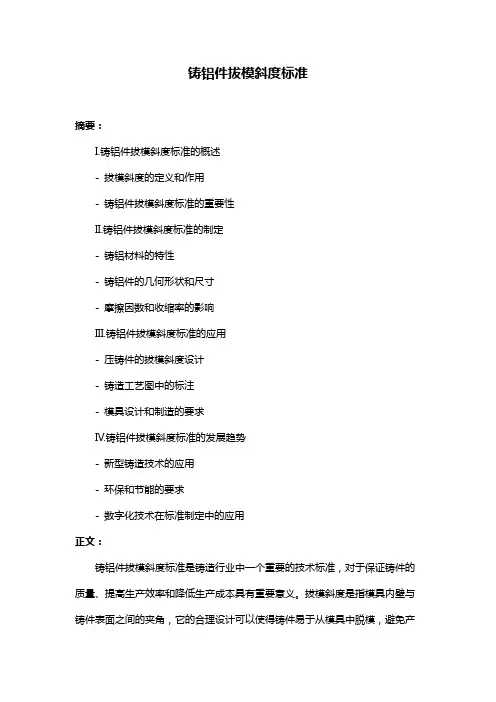

铸铝件拔模斜度标准摘要：I.铸铝件拔模斜度标准的概述- 拔模斜度的定义和作用- 铸铝件拔模斜度标准的重要性II.铸铝件拔模斜度标准的制定- 铸铝材料的特性- 铸铝件的几何形状和尺寸- 摩擦因数和收缩率的影响III.铸铝件拔模斜度标准的应用- 压铸件的拔模斜度设计- 铸造工艺图中的标注- 模具设计和制造的要求IV.铸铝件拔模斜度标准的发展趋势- 新型铸造技术的应用- 环保和节能的要求- 数字化技术在标准制定中的应用正文：铸铝件拔模斜度标准是铸造行业中一个重要的技术标准，对于保证铸件的质量、提高生产效率和降低生产成本具有重要意义。

拔模斜度是指模具内壁与铸件表面之间的夹角，它的合理设计可以使得铸件易于从模具中脱模，避免产生变形和破损，同时也可以提高模具的使用寿命。

铸铝件拔模斜度标准的制定需要考虑多方面的因素。

首先，铸铝材料的特性是影响拔模斜度的重要因素，包括流动性、凝固速度、收缩率等。

其次，铸铝件的几何形状和尺寸也会对拔模斜度产生影响，例如，铸件的壁厚、斜度、圆角半径等。

此外，摩擦因数和收缩率也会对拔模斜度产生影响，这些因素都需要在标准制定过程中进行综合考虑。

在实际应用中，铸铝件拔模斜度标准主要应用于压铸件的拔模斜度设计、铸造工艺图中的标注以及模具设计和制造的要求。

合理的拔模斜度设计可以提高铸件的质量和生产效率，同时也可以降低模具的制造难度和成本。

随着新型铸造技术的不断发展和环保、节能要求的日益提高，铸铝件拔模斜度标准也在不断发展和完善。

例如，新型铸造技术可以使得铸件的结构更加复杂，对拔模斜度的要求也更高；环保和节能要求也需要在标准制定中考虑到材料消耗和能源利用的问题。

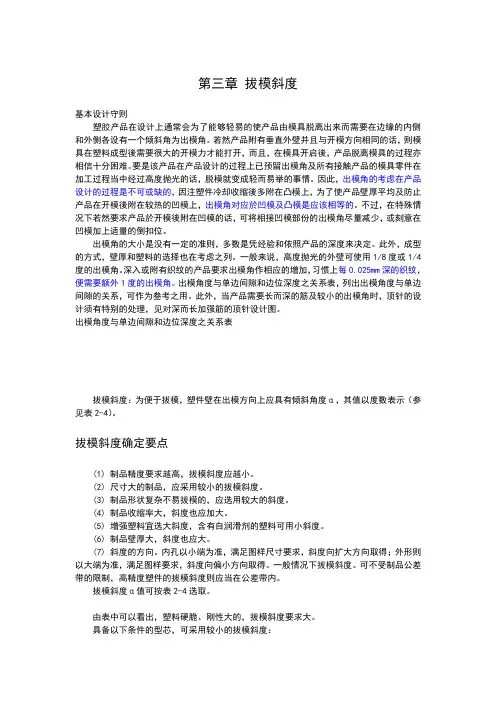

第三章拔模斜度基本设计守则塑胶产品在设计上通常会为了能够轻易的使产品由模具脱离出来而需要在边缘的内侧和外侧各设有一个倾斜角为出模角。

若然产品附有垂直外壁并且与开模方向相同的话，则模具在塑料成型後需要很大的开模力才能打开，而且，在模具开启後，产品脱离模具的过程亦相信十分困难。

要是该产品在产品设计的过程上已预留出模角及所有接触产品的模具零件在加工过程当中经过高度抛光的话，脱模就变成轻而易举的事情。

因此，出模角的考虑在产品设计的过程是不可或缺的，因注塑件冷却收缩後多附在凸模上，为了使产品壁厚平均及防止产品在开模後附在较热的凹模上，出模角对应於凹模及凸模是应该相等的。

不过，在特殊情况下若然要求产品於开模後附在凹模的话，可将相接凹模部份的出模角尽量减少，或刻意在凹模加上适量的倒扣位。

出模角的大小是没有一定的准则，多数是凭经验和依照产品的深度来决定。

此外，成型的方式，壁厚和塑料的选择也在考虑之列。

一般来说，高度抛光的外壁可使用1/8度或1/4度的出模角。

深入或附有织纹的产品要求出模角作相应的增加，习惯上每0.025mm深的织纹，便需要额外1度的出模角。

出模角度与单边间隙和边位深度之关系表，列出出模角度与单边间隙的关系，可作为叁考之用。

此外，当产品需要长而深的筋及较小的出模角时，顶针的设计须有特别的处理，见对深而长加强筋的顶针设计图。

出模角度与单边间隙和边位深度之关系表拔模斜度：为便于拔模，塑件壁在出模方向上应具有倾斜角度α，其值以度数表示（参见表2-4）。

拔模斜度确定要点(1) 制品精度要求越高，拔模斜度应越小。

(2) 尺寸大的制品，应采用较小的拔模斜度。

(3) 制品形状复杂不易拔模的，应选用较大的斜度。

(4) 制品收缩率大，斜度也应加大。

(5) 增强塑料宜选大斜度，含有自润滑剂的塑料可用小斜度。

(6) 制品壁厚大，斜度也应大。

(7) 斜度的方向。

内孔以小端为准，满足图样尺寸要求，斜度向扩大方向取得；外形则以大端为准，满足图样要求，斜度向偏小方向取得。

铸铝件拔模斜度标准
铸铝件的拔模斜度标准通常根据具体的铸造工艺和产品要求来确定。

以下是一般情况下的拔模斜度标准：
1. 铸造工艺：根据铝合金的特点和铸造工艺的要求，确定铸件的最大拔模斜度。

拔模斜度越小，产品的成型性越好。

2. 型腔设计：合理设计型腔结构，确保铝液能够平稳流动和充填型腔，减小拔模斜度的发生。

3. 粘合剂选择：选择合适的粘合剂和砂型材料，以提高砂型的强度和抗变形性，降低拔模斜度的发生。

4. 冷却系统设计：合理设计冷却系统，使铸件在凝固过程中均匀冷却，减小内部应力和变形，降低拔模斜度。

一般情况下，铸铝件的拔模斜度标准为：
- 小型铸铝件：0.5°-1°
- 中型铸铝件：1°-2°
- 大型铸铝件：2°-3°
需要注意的是，具体的拔模斜度标准还需根据具体产品要求和工厂生产条件进行确定。

在实际生产中，应根据实际情况进行技术优化和验证，以获取满足产品质量要求的铸铝件。

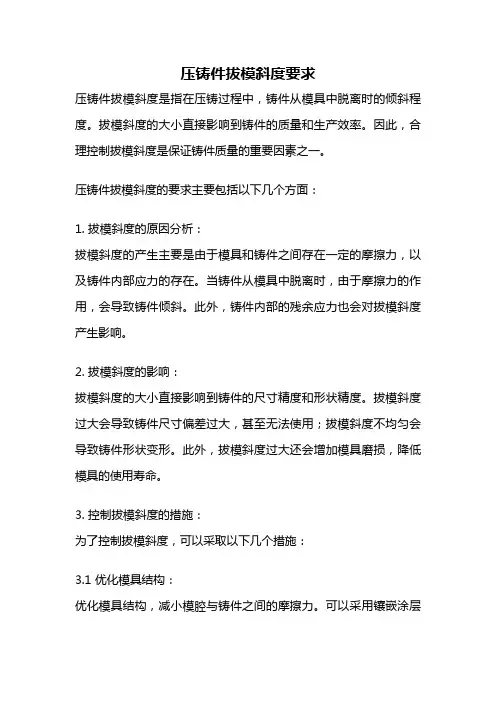

压铸件拔模斜度要求压铸件拔模斜度是指在压铸过程中，铸件从模具中脱离时的倾斜程度。

拔模斜度的大小直接影响到铸件的质量和生产效率。

因此，合理控制拔模斜度是保证铸件质量的重要因素之一。

压铸件拔模斜度的要求主要包括以下几个方面：1. 拔模斜度的原因分析：拔模斜度的产生主要是由于模具和铸件之间存在一定的摩擦力，以及铸件内部应力的存在。

当铸件从模具中脱离时，由于摩擦力的作用，会导致铸件倾斜。

此外，铸件内部的残余应力也会对拔模斜度产生影响。

2. 拔模斜度的影响：拔模斜度的大小直接影响到铸件的尺寸精度和形状精度。

拔模斜度过大会导致铸件尺寸偏差过大，甚至无法使用；拔模斜度不均匀会导致铸件形状变形。

此外，拔模斜度过大还会增加模具磨损，降低模具的使用寿命。

3. 控制拔模斜度的措施：为了控制拔模斜度，可以采取以下几个措施：3.1 优化模具结构：优化模具结构，减小模腔与铸件之间的摩擦力。

可以采用镶嵌涂层的方式，减少摩擦系数；或者在模腔表面进行润滑处理，减小摩擦力。

3.2 控制铸件内部应力：铸件内部应力是产生拔模斜度的主要原因之一。

通过合理设计铸件结构，减少应力集中的部位，可以有效降低拔模斜度。

此外，还可以采用热处理等方式，消除铸件内部应力。

3.3 优化冷却系统：冷却系统的设计和布置对于控制拔模斜度也非常重要。

合理的冷却系统可以提高铸件的凝固速度，减小铸件与模具之间的温差，从而减小拔模斜度。

3.4 控制注塑工艺参数：合理控制注塑工艺参数也是控制拔模斜度的关键。

包括注射压力、注射速度、保压时间等。

通过优化这些参数，可以减小模具与铸件之间的摩擦力，降低拔模斜度。

4. 拔模斜度的测量和评定：拔模斜度的测量和评定可以采用多种方法，常见的有视觉测量法、三坐标测量法等。

通过对拔模斜度的测量和评定，可以及时发现问题，采取相应的措施进行调整和改进。

合理控制拔模斜度对于保证压铸件的质量和生产效率至关重要。

通过优化模具结构、控制铸件内部应力、优化冷却系统和注塑工艺参数等措施，可以有效降低拔模斜度。

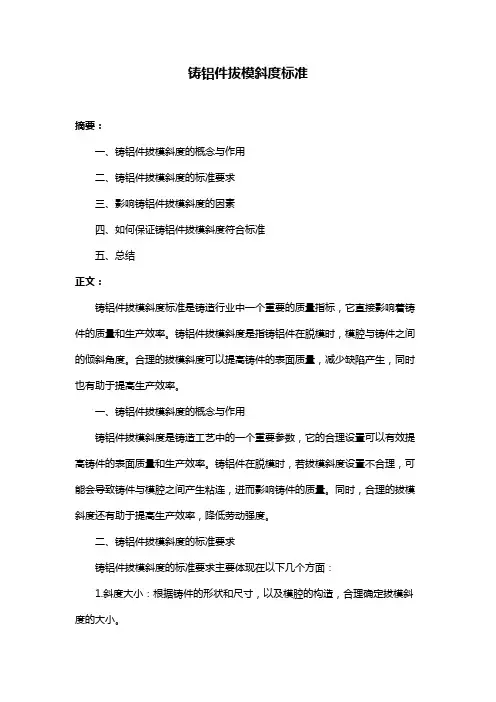

铸铝件拔模斜度标准摘要：一、铸铝件拔模斜度的概念与作用二、铸铝件拔模斜度的标准要求三、影响铸铝件拔模斜度的因素四、如何保证铸铝件拔模斜度符合标准五、总结正文：铸铝件拔模斜度标准是铸造行业中一个重要的质量指标，它直接影响着铸件的质量和生产效率。

铸铝件拔模斜度是指铸铝件在脱模时，模腔与铸件之间的倾斜角度。

合理的拔模斜度可以提高铸件的表面质量，减少缺陷产生，同时也有助于提高生产效率。

一、铸铝件拔模斜度的概念与作用铸铝件拔模斜度是铸造工艺中的一个重要参数，它的合理设置可以有效提高铸件的表面质量和生产效率。

铸铝件在脱模时，若拔模斜度设置不合理，可能会导致铸件与模腔之间产生粘连，进而影响铸件的质量。

同时，合理的拔模斜度还有助于提高生产效率，降低劳动强度。

二、铸铝件拔模斜度的标准要求铸铝件拔模斜度的标准要求主要体现在以下几个方面：1.斜度大小：根据铸件的形状和尺寸，以及模腔的构造，合理确定拔模斜度的大小。

2.斜度方向：根据铸件的内外型尺寸，确定拔模斜度的方向，以保证铸件顺利脱模。

3.斜度均匀性：确保铸件各部分的拔模斜度保持一致，避免因斜度不均匀而导致的铸件质量问题。

三、影响铸铝件拔模斜度的因素影响铸铝件拔模斜度的因素主要包括：铸件的材料、尺寸、形状、模腔结构等。

在实际生产中，需要根据这些因素综合考虑，合理设置拔模斜度。

四、如何保证铸铝件拔模斜度符合标准要保证铸铝件拔模斜度符合标准，需要从以下几个方面进行控制：1.严格遵循相关的标准和规范，根据铸件的具体情况，合理设置拔模斜度。

2.提高模具的设计和制造水平，确保模腔结构合理，便于铸件顺利脱模。

3.加强生产过程中的质量控制，对铸件的拔模斜度进行检测，确保其符合标准要求。

总结：铸铝件拔模斜度标准是铸造行业中一个重要的质量指标，直接影响着铸件的质量和生产效率。

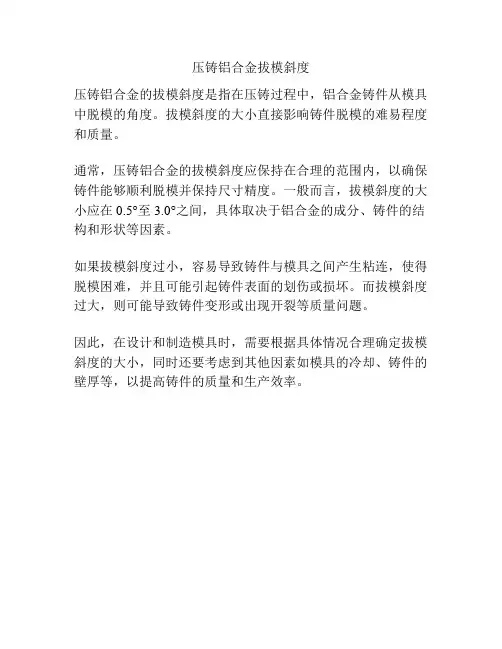

压铸铝合金拔模斜度
压铸铝合金的拔模斜度是指在压铸过程中，铝合金铸件从模具中脱模的角度。

拔模斜度的大小直接影响铸件脱模的难易程度和质量。

通常，压铸铝合金的拔模斜度应保持在合理的范围内，以确保铸件能够顺利脱模并保持尺寸精度。

一般而言，拔模斜度的大小应在0.5°至3.0°之间，具体取决于铝合金的成分、铸件的结构和形状等因素。

如果拔模斜度过小，容易导致铸件与模具之间产生粘连，使得脱模困难，并且可能引起铸件表面的划伤或损坏。

而拔模斜度过大，则可能导致铸件变形或出现开裂等质量问题。

因此，在设计和制造模具时，需要根据具体情况合理确定拔模斜度的大小，同时还要考虑到其他因素如模具的冷却、铸件的壁厚等，以提高铸件的质量和生产效率。

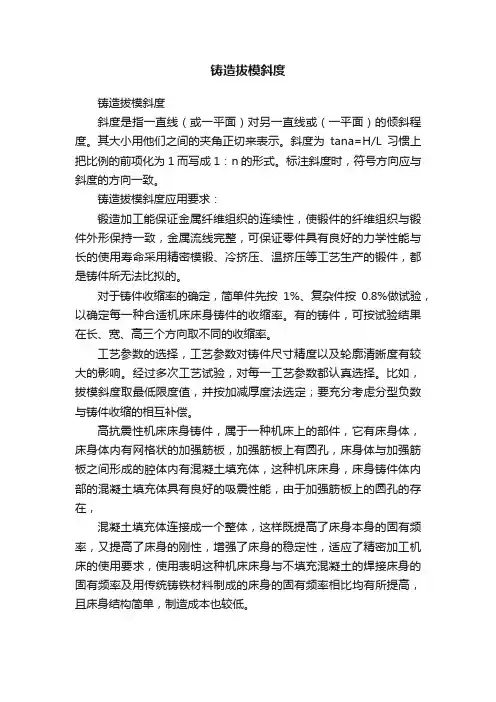

铸造拔模斜度
铸造拔模斜度
斜度是指一直线（或一平面）对另一直线或（一平面）的倾斜程度。

其大小用他们之间的夹角正切来表示。

斜度为tana=H/L习惯上把比例的前项化为1而写成1：n的形式。

标注斜度时，符号方向应与斜度的方向一致。

铸造拔模斜度应用要求：
锻造加工能保证金属纤维组织的连续性，使锻件的纤维组织与锻件外形保持一致，金属流线完整，可保证零件具有良好的力学性能与长的使用寿命采用精密模锻、冷挤压、温挤压等工艺生产的锻件，都是铸件所无法比拟的。

对于铸件收缩率的确定，简单件先按1%、复杂件按0.8%做试验，以确定每一种合适机床床身铸件的收缩率。

有的铸件，可按试验结果在长、宽、高三个方向取不同的收缩率。

工艺参数的选择，工艺参数对铸件尺寸精度以及轮廓清晰度有较大的影响。

经过多次工艺试验，对每一工艺参数都认真选择。

比如，拔模斜度取最低限度值，并按加减厚度法选定；要充分考虑分型负数与铸件收缩的相互补偿。

高抗震性机床床身铸件，属于一种机床上的部件，它有床身体，床身体内有网格状的加强筋板，加强筋板上有圆孔，床身体与加强筋板之间形成的腔体内有混凝土填充体，这种机床床身，床身铸件体内部的混凝土填充体具有良好的吸震性能，由于加强筋板上的圆孔的存在，
混凝土填充体连接成一个整体，这样既提高了床身本身的固有频率，又提高了床身的刚性，增强了床身的稳定性，适应了精密加工机床的使用要求，使用表明这种机床床身与不填充混凝土的焊接床身的固有频率及用传统铸铁材料制成的床身的固有频率相比均有所提高，且床身结构简单，制造成本也较低。

铸铝件拔模斜度标准
铸铝件拔模斜度标准是根据铝合金的特性和具体使用要求来确定的。

一般而言，铝合金铸件的拔模斜度标准为0.5-1°。

这个
范围是基于以下考虑：
1. 铝合金的热胀冷缩特性：铝合金的线膨胀系数较大，受到温度变化时，容易发生热胀冷缩，产生内应力。

合适的拔模斜度可以减少铸件因热胀冷缩而引起的内应力，提高铸件的稳定性。

2. 铝合金的流动性：铝合金的流动性好，容易填充模具腔体，但也容易导致铸件变形。

合适的拔模斜度可以减少铸件的变形，保证铸件的尺寸精度和形状一致性。

3. 铝合金铸件的用途：铝合金铸件通常被用于制造高精度和复杂形状的产品，如汽车零件、航空航天零件等。

为了满足产品的使用要求，提高铸件的表面质量和尺寸精度，合适的拔模斜度是必要的。

需要注意的是，具体的拔模斜度标准可能会因铝合金的成分、浇注工艺、模具设计等因素而有所差异。

因此，在实际铸造过程中，应根据具体情况进行合理设计和调整。

压铸拔模斜度标准概述压铸是一种在高压下将熔融金属注入模具中形成零件的工艺过程。

拔模斜度是指从模具中取出铸件时与模具投影面之间的夹角。

拔模斜度标准在压铸工艺中非常重要，它影响着铸件的质量和性能。

本文将深入探讨压铸拔模斜度标准的相关内容。

拔模斜度的影响因素拔模斜度受到多个因素的影响，包括模具设计、合金选择、注射参数等。

下面将详细介绍这些影响因素。

1. 模具设计模具设计是影响拔模斜度的关键因素之一。

合理的模具设计可以减小拔模斜度，提高铸件的质量。

以下是一些常见的模具设计问题，它们可能导致较大的拔模斜度：•模具壁厚不均匀•模具内部有尖角和棱边•模具开口方向选择不当•模具中有死角和死脚•模具的表面粗糙度不符合要求2. 合金选择合金的选择也会影响拔模斜度。

不同的合金具有不同的热膨胀系数和流动性，这会影响铸件的收缩和形变。

一般来说，低膨胀系数和高流动性的合金可以减小拔模斜度。

因此，在选择合金时需要考虑其物理和化学性质。

3. 注射参数注射参数是指在压铸过程中控制注射速度、压力和温度等参数。

这些参数会影响熔融金属在模具中的流动和填充情况，从而影响拔模斜度。

以下是一些常见的注射参数问题，它们可能导致较大的拔模斜度：•注射速度过快或过慢•注射压力不稳定•模具温度不均匀拔模斜度标准拔模斜度标准是根据具体的需求和行业标准来制定的。

在不同的行业和应用中，对于拔模斜度的要求可能会有所不同。

以下是一些常见的拔模斜度标准：1. 汽车行业在汽车行业中，对于发动机缸体等重要部件的拔模斜度要求非常严格。

一般来说，拔模斜度应小于0.5度。

2. 电子行业在电子行业中，对于外壳、散热器等部件的拔模斜度要求较高。

一般来说，拔模斜度应小于1度。

3. 家电行业在家电行业中，对于外壳、面板等部件的拔模斜度要求适中。

一般来说，拔模斜度应小于2度。

4. 其他行业其他行业的拔模斜度标准根据具体的应用需求制定。

一般来说，拔模斜度应小于3度。

减小拔模斜度的方法为了减小拔模斜度，可以采取以下一些方法：1.优化模具设计，包括加大模具厚度、减小尖角和棱边、改变模具开口方向等。

铸铝件拔模斜度标准摘要：1.铸铝件拔模斜度的基本概念和作用2.铸铝件拔模斜度的设计原则和影响因素3.铸铝件拔模斜度在工程图中的标注方法和标准格式4.铸铝件拔模斜度在实际应用中的注意事项正文：一、铸铝件拔模斜度的基本概念和作用铸铝件拔模斜度，也称为脱模斜度，是为了方便出模而在模膛两侧设计的斜度。

脱模斜度的取向要根据铸铝件的内外型尺寸而定。

拔模斜度对于铸铝件的成型和脱模有着重要的作用，它能够保证铸铝件在脱模过程中顺利地脱离模具，减少铸铝件与模具之间的摩擦，避免铸铝件的损坏和变形。

二、铸铝件拔模斜度的设计原则和影响因素铸铝件拔模斜度的设计原则主要包括以下几点：1.确保铸铝件在脱模过程中顺利脱离模具，避免卡模和拖模现象；2.尽量减小铸铝件与模具之间的摩擦，降低铸铝件的磨损和损伤；3.考虑铸铝件的收缩率和摩擦因数，以保证拔模斜度的合理性；4.避免过小的拔模斜度导致脱模困难，过大的拔模斜度导致铸铝件表面粗糙和成型不良。

铸铝件拔模斜度的大小与以下因素有关：1.铸铝件的性质，如材质、硬度等；2.铸铝件的收缩率，收缩率越大，拔模斜度越大；3.铸铝件的摩擦因数，摩擦因数越大，拔模斜度越大；4.铸铝件的壁厚和几何形状，壁厚越厚，拔模斜度越大；几何形状越复杂，拔模斜度越大。

三、铸铝件拔模斜度在工程图中的标注方法和标准格式在工程图中，铸铝件拔模斜度的标注方法通常采用符号和数字表示，标准格式如下：1.符号：用一个小写字母“d”表示拔模斜度，如d1、d2 等；2.数字：表示拔模斜度的大小，通常以毫米为单位。

在标注拔模斜度时，还需要注意以下几点：1.标注在适当的位置，避免与其他标注冲突；2.标注清晰、醒目，便于工人和操作者理解；3.标注单位为毫米，应在数字后面加上“mm”表示。

角度没有太大的规定!一般做整数方便加工就可!不过落差一定要0.02以上!大的高度落差就做大一点!角度一般做2-3度之间!大的产品可以做到5度!讨论拔模角度讨论一下拔摸斜度，请发表高见，多大的产品需要多大的拔摸斜度。

请大家举例说明。

拔摸斜度和产品的深度有关系.看你要达到什么目的了.而且对于产品外观的拔摸斜度和产品的表面处理有关系.相同的深度,表面咬花需要的拔摸斜度比光面要大. 而BOSS柱和加强肋就不是要求很严,以容易脱模和不缩水为原则.我们外形一般用1~2度左右以下是我的经验值：电视产品缺省的斜度是1:40,前壳为1.5度（我刚做了一个2度的）。

后盖因为牵扯到皮纹，如果深度不大（小于30毫米），一般不等小于3度。

深度较大，一般不小于6~8度。

至于有什么理论公式，还请版主赐教这个话题刚好我在别的论坛上发表过先转贴过来了：「拔模角」这个问题对机构人员来说，是个非常重要的课题.什麼情况要画拔模斜度？什麼情况不需要斜度？外观斜度要多少？补强肋，螺丝驻斜度要多少？真的都需要经验，及和模具设计人员讨论对机构人员来说，不要画拔模角是最好的因為在画所有的结构时，标尺寸的参考只有「一条线」加了斜度后，正式图看起来就有「二条线」万一选错条，以后就麻烦了（有经验的人应该听的懂吧！）提供一下个人的经验：拔模斜度可以在所有的结构都完成后，再来一次画出来一方面可以避免出错一方面可以加快软体运算的速度.其实一个负责任的机构人员.应该是要把「该有」的「所有拔模斜度」都画出来.如果你把这项工作交给模具设计人员来画的时候.他怎麼知道你哪些地方是做「紧配合」，哪些有「间隙」？而且拔模基準面应该是以「底部」，还是「顶部」為準呢？一旦「猜错」了，有可能成品就会有干涉了.还有有些比较高，比较深的结构是做「入子」的以及有些螺丝孔是做「套筒」的那时需不需要做斜度，那裡不需要做斜度就要跟模具人员好好讨论了「拔模斜度」这个话题还有很多可以讨论的常常為了这个问题会让模具设计人员对机构设计人员有很大的抱怨这个可以多听听版上那些模具设计人员的心声一般我的经验是：能不作斜度的尽量不作！原则是：１、作模具的时候容易加的！２、作大作小关系不大的！外观的如果是出模方向的，斜度一定要作！如果是行位上出的，可以作直的！一些柱子、筋等，如果不是很深也不作！需要配合的，斜度一定要作！斜度的大小一般根据蚀纹的型号，有具体的数值，可以查的！基本全是经验值，要考虑模具的制作方法！。

模具设计时拔模角度的设置討論拔模角度讨论一下拔摸斜度.请发表鬲见.多大的产品需要多大的拔摸斜度。

请大家举例说明。

拔模斜度和产品的深度有关系•看你要达到什么目的r.而且对于产品外观的拔換斜度和产品的表而处理有关系•相同的深度，表面咬花需婆的拔換斜度比光面要大.而BOSS柱和加强肋就不是要求很严，以容易脱模和不缩水为原则.我们外形一般用「2度左右以下是我的经验值：电视产品缺省的斜度是1M0,前壳为1・5度（我刚做了一个2度的）。

后盖伙I为牵扯到皮纹.如果深度不大（小于30电米）.一般不等小于3度。

深度较大，一般不小于6、8度°至干有什么理论公式，还请版主赐教這個話題剛好我在別的論壇上發表過先轉貼過來了：「拔模角」這個問題對機構人貝來說.是個非常重要的課題•什麼悄況要畫拔模斜度？什麼情況不需要斜度？外覩斜度要多少？補強肋，螺绦駐斜度要多少？真的都需要經釀.及和模具設計人貝討論對機構人貝來說•不要畫拔模角是最好的因為在畫所有的結構時，榇尺寸的金考只有「一條線」加了斜度後.正式岡看起來就有『二條線」萬一選錯條•以後就麻煩「（有經驗的人應該聽的懂吧！）供一下個人的經驗：拔模斜度可以在所有的結構都完成後，再來一次畫出來一方面可以避免出錯一方面可以加快軟舶運算的速度.其竇一個負責任的機構人貝.應該是要把「該有」的「所有拔模斜度」都蛋出來.如果你把這項丄作交給模具設計人貝來畫的時候•他怎麼知道你哪些地方是做「緊配合」，哪些有「間隙」？而且拔模基華面應該是以「底部」，還是「頂部」為華呢？一旦「猜錯」r,有可能成品就會有干涉了・還有有些比較商•比較深的結構是做「入子」的以及有些摞絲孔是做「套筒」的那時需不需要做斜度，那裡不需要做斜度就要跟模具人貝好好討論了「拔模斜度」這個話题還有很多可以討論的常常為了這個問題會讓模具設計人貝對機構護計人貝有很大的抱怨這個可以多聽聽版上那些模具設計人貝的心聲一般我的经验是：能不作斜度的尽址不作！原则是：1、作模具的时候容易加的！2、作大作小关系不大的！外观的如果是出模方向的，斜度一定要作！如果是行位上出的.可以作直的！一些柱子、筋等.如果不是很深也不作！需耍配合的.斜应淀耍作！斜度的大小一般根据蚀纹的型号，有具休的数值，可以査的！基木全是经验值，要考世模具的制作方法！。

讨论拔模角度讨论一下拔摸斜度，请发表高见，多大的产品需要多大的拔摸斜度。

请大家举例说明。

拔摸斜度和产品的深度有关系.看你要达到什么目的了.而且对于产品外观的拔摸斜度和产品的表面处理有关系.相同的深度,表面咬花需要的拔摸斜度比光面要大. 而BOSS柱和加强肋就不是要求很严,以容易脱模和不缩水为原则.我们外形一般用1~2度左右以下是我的经验值：电视产品缺省的斜度是1:40,前壳为1.5度（我刚做了一个2度的）。

后盖因为牵扯到皮纹，如果深度不大（小于30毫米），一般不等小于3度。

深度较大，一般不小于6~8度。

至于有什么理论公式，还请版主赐教这个话题刚好我在别的论坛上发表过先转贴过来了：「拔模角」这个问题对机构人员来说，是个非常重要的课题 .什么情况要画拔模斜度？什么情况不需要斜度？外观斜度要多少？补强肋，螺丝驻斜度要多少？真的都需要经验，及和模具设计人员讨论对机构人员来说，不要画拔模角是最好的因为在画所有的结构时，标尺寸的参考只有「一条线」加了斜度后，正式图看起来就有「二条线」万一选错条，以后就麻烦了（有经验的人应该听的懂吧！）提供一下个人的经验：拔模斜度可以在所有的结构都完成后，再来一次画出来一方面可以避免出错一方面可以加快软件运算的速度.其实一个负责任的机构人员 .应该是要把「该有」的「所有拔模斜度」都画出来 .如果你把这项工作交给模具设计人员来画的时候 .他怎么知道你哪些地方是做「紧配合」，哪些有「间隙」？而且拔模基准面应该是以「底部」，还是「顶部」为准呢？一旦「猜错」了，有可能成品就会有干涉了 .还有有些比较高，比较深的结构是做「入子」的以及有些螺丝孔是做「套筒」的那时需不需要做斜度，那里不需要做斜度就要跟模具人员好好讨论了「拔模斜度」这个话题还有很多可以讨论的常常为了这个问题会让模具设计人员对机构设计人员有很大的抱怨这个可以多听听版上那些模具设计人员的心声一般我的经验是：能不作斜度的尽量不作！原则是：１、作模具的时候容易加的！２、作大作小关系不大的！外观的如果是出模方向的，斜度一定要作！如果是行位上出的，可以作直的！一些柱子、筋等，如果不是很深也不作！需要配合的，斜度一定要作！斜度的大小一般根据蚀纹的型号，有具体的数值，可以查的！基本全是经验值，要考虑模具的制作方法！。

零件表面饰纹与拔模斜度1. 引言在制造工业中，零件的表面饰纹和拔模斜度是两个重要的设计要素。

表面饰纹可以为产品增加美观性和独特性，同时还可以改善产品的功能性。

而拔模斜度则是为了方便零件的脱模而设计的。

本文将详细介绍零件表面饰纹和拔模斜度的概念、设计原则以及常见应用。

2. 零件表面饰纹2.1 概念零件的表面饰纹是指在零件外部表面上添加一定形状、图案或纹理，以增强产品的视觉效果和触感。

常见的表面饰纹包括凸起、凹陷、线条等。

2.2 设计原则•美观性：表面饰纹应与产品整体设计风格相匹配，并能够吸引消费者注意力。

•功能性：某些表面饰纹可以提供额外的功能，如防滑、防刮擦等。

•可持续性：选择合适材料和制造工艺，使得表面饰纹能够长时间保持良好的外观。

•生产可行性：考虑到制造成本和工艺要求，确保表面饰纹的可实施性。

2.3 常见应用•汽车零件：车身外观的表面饰纹可以增加车辆的美观性和辨识度。

•家电产品：电视、冰箱等家电产品常常通过表面饰纹来提升产品的质感和档次感。

•手机壳：手机壳上的表面饰纹可以为手机增加防滑功能，并且使得手机更具个性化。

3. 拔模斜度3.1 概念拔模斜度是指零件在脱模时与模具分离所需的最小倾斜角度。

拔模斜度对于零件的脱模过程非常重要，如果没有足够的拔模斜度，将会导致零件无法顺利脱离模具。

3.2 设计原则•安全性：拔模斜度应能确保零件在脱模时不受损坏或变形。

•可制造性：考虑到制造成本和工艺要求，确定合适的拔模斜度。

•脱模顺利性：拔模斜度应能确保零件能够顺利脱离模具，减少生产过程中的故障和延迟。

3.3 常见应用•塑料制品：塑料制品常常需要设计合适的拔模斜度，以确保产品能够从模具中顺利脱离。

•金属铸件：金属铸件在制造过程中也需要考虑拔模斜度，以便将铸件从模具中取出。

4. 结论零件的表面饰纹和拔模斜度是制造工业中不可忽视的设计要素。

合理设计和应用表面饰纹可以提升产品的美观性和功能性，而恰当设置拔模斜度则可以确保零件的顺利脱模。
