MasterCAM-C考试试卷资料讲解

第一章●Mastercam包含CAD和CAM两大部分；而CAM部分由系统的洗削加工、车削加工和线切割加工等功能模块来实现。

●三维设计模块由举升曲面、昆氏曲面、直纹曲面、旋转曲面、扫描曲面、牵引曲面等10多种曲面生成方法；实体功能可创建拉伸实体、旋转实体、扫描实体、举升实体、实体抽壳等多种操作。

●Mastercam工作界面可以分为标题栏、菜单栏、工具栏、绘图工作区和操作管理器6个部分。

●位于工作界面右侧的是操作命令记录工作栏。

●绘图区左下角用于显示并说明当前的坐标系状态。

●状态栏位于屏幕的最下方区域，其用于显示当前系统应用的属性状态。

●被选中的图素将会高亮显示。

●输入点时允许用户直接输入X/Y/Z坐标系值来定义点，或者利用鼠标直接捕捉一些特殊点。

●使用光标自动捕捉点功能时捕捉点上显示一个方块和特殊点类型的标识符号。

其中捕捉的特殊点类型有12种。

●系统一次只能设置一个当前构图层，在构图层对话框中当前构图层以黄色标记。

●【文件】菜单的新建不同于道具路径操作中的新建，前者将清除所以的图形和操作，而后者仅清除道具路径操作，不清除图形。

●执行图素隐藏时，Blank Entity和Hide Entity的区别在于，前者是将选取的图素隐藏，而后者是将未选取的图素隐藏。

●初次启动MastercamX3系统时，应先进行系统规划。

●【系统配置】→【传输】可设置CAM X3系统于其他设备，如CNC机床、绘图机等外围这杯之间进行通信、传输的相关参数。

第二章●绘制剖切点：该命令用于在指定图素上绘制定距等分点或定数等分点。

●MastercamX2，图形文字不同于标注文字。

图形文字是由直线、圆弧和样条曲线组合而成的复合图素，可以对其每一个笔画进行独立编辑，也可以在数控加工编程时用于刀具路径的生成，而标注文字是非几何信息要素，不能对其笔画进行独立编辑，也不能用于刀具路径的生成。

●执行删除操作时，如果所选图素带有尺寸标注等关联对象，系统会显示如图2.87所示的警告对话框，以便根据实际情况进行相应的设定。

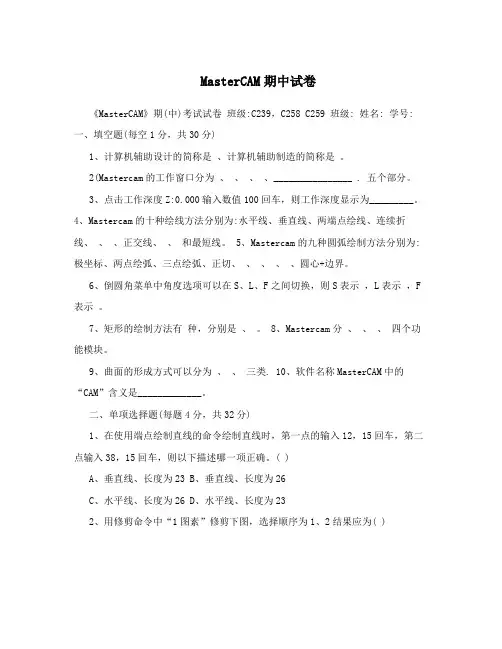

MasterCAM期中试卷《MasterCAM》期(中)考试试卷班级:C239，C258 C259 班级: 姓名: 学号:一、填空题(每空1分，共30分)1、计算机辅助设计的简称是、计算机辅助制造的简称是。

2(Mastercam的工作窗口分为、、、、________________ . 五个部分。

3、点击工作深度Z:0.000输入数值100回车，则工作深度显示为_________。

4、Mastercam的十种绘线方法分别为:水平线、垂直线、两端点绘线、连续折线、、、正交线、、和最短线。

5、Mastercam的九种圆弧绘制方法分别为:极坐标、两点绘弧、三点绘弧、正切、、、、、圆心+边界。

6、倒圆角菜单中角度选项可以在S、L、F之间切换，则S表示，L表示，F 表示。

7、矩形的绘制方法有种，分别是、。

8、Mastercam分、、、四个功能模块。

9、曲面的形成方式可以分为、、三类. 10、软件名称MasterCAM中的“CAM”含义是_____________。

二、单项选择题(每题4分，共32分)1、在使用端点绘制直线的命令绘制直线时，第一点的输入12，15回车，第二点输入38，15回车，则以下描述哪一项正确。

( )A、垂直线、长度为23B、垂直线、长度为26C、水平线、长度为26D、水平线、长度为232、用修剪命令中“1图素”修剪下图，选择顺序为1、2结果应为( )3、要使用2图素修剪命令，修剪下图一成图二，则选择位置为( )1A、1、2B、2、3C、3、4D、4、14、用3图素修剪下图，选择位置及顺序为1、2、3，则修剪结果为( )5、将下图图形一变成图形二，所使用的命令为( )A、转移B、旋转C、镜像D、偏移6、用分割命令对下图按1、2、3所在位置及顺序进行选择，则结果为( )7、下图1中用极坐标命令绘制的圆弧，( )A起始角度是45?，终止角度是180? B，起始角度是45?，终止角度是360? C 起始角度是180?，终止角度是315?D，起始角度是180?，终止角度是45?28、上图2中用极坐标命令绘制的圆弧起始角度是,，终止角度是,，旋转角度,绘制的椭圆。

数控编程理论试题及答案数控编程是现代制造业中的一项关键技术，它涉及到将设计图纸转换为数控机床能够理解的代码，以实现自动化生产。

本文将围绕数控编程理论的基本概念、编程语言、编程步骤以及常见问题进行论述，并提供一些模拟试题及答案，以帮助读者更好地理解和掌握数控编程的理论基础。

数控编程基础数控编程，即计算机数控（Computer Numerical Control，CNC）编程，是指根据零件的加工要求，编制出数控机床能够识别的程序代码的过程。

这一过程通常包括零件设计分析、工艺规划、编写程序代码、程序校验等步骤。

零件设计分析在编程前，首先要对零件的设计图纸进行详细分析，了解零件的形状、尺寸、精度要求等，以确定加工方法和加工路径。

工艺规划工艺规划是确定加工过程中所需刀具、夹具、切削用量等工艺参数的过程。

合理的工艺规划可以提高加工效率，保证加工质量。

编写程序代码编写程序代码是将工艺规划转化为机床可识别的指令代码。

这些代码包括G代码（功能指令）和M代码（辅助功能指令）。

程序校验程序编写完成后，需要进行校验以确保其正确性。

校验通常通过模拟加工来完成，以避免实际加工中的错误。

数控编程语言数控编程语言主要包括ISO代码和EIA代码两大类，其中ISO代码主要用于欧洲和中国，而EIA代码则主要用于美国和日本。

ISO代码ISO代码以“G”和“M”字母开头，如G00（快速定位）、M03（主轴正转）等。

EIA代码EIA代码与ISO代码类似，但在某些细节上存在差异，如EIA代码中的G02和G03分别代表顺时针和逆时针圆弧插补。

数控编程步骤数控编程通常遵循以下步骤：1. 确定加工方法：根据零件特点选择合适的加工方法，如车削、铣削、钻削等。

2. 设计刀具路径：根据加工方法设计刀具的移动路径。

3. 选择刀具和夹具：根据加工要求选择合适的刀具和夹具。

4. 编写程序：根据刀具路径和工艺参数编写数控程序。

5. 程序校验：通过机床或软件进行程序模拟，确保程序无误。

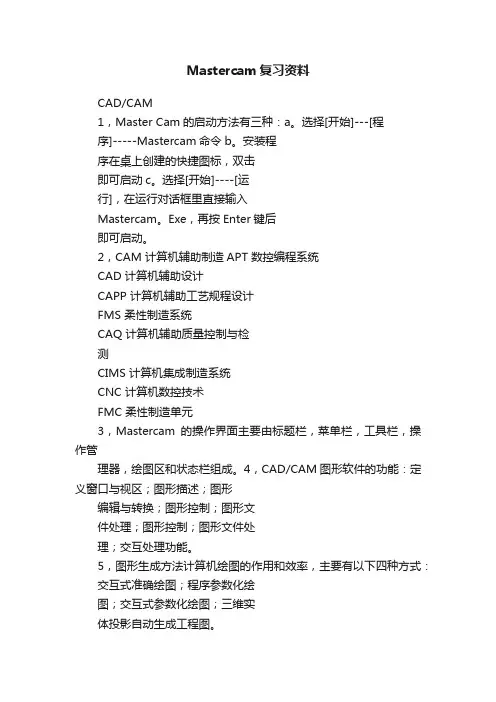

Mastercam复习资料CAD/CAM1，Master Cam的启动方法有三种：a。

选择[开始]---[程序]-----Mastercam命令b。

安装程序在桌上创建的快捷图标，双击即可启动c。

选择[开始]----[运行]，在运行对话框里直接输入Mastercam。

Exe，再按Enter键后即可启动。

2，CAM 计算机辅助制造APT 数控编程系统CAD 计算机辅助设计CAPP 计算机辅助工艺规程设计FMS 柔性制造系统CAQ 计算机辅助质量控制与检测CIMS 计算机集成制造系统CNC 计算机数控技术FMC 柔性制造单元3，Mastercam的操作界面主要由标题栏，菜单栏，工具栏，操作管理器，绘图区和状态栏组成。

4，CAD/CAM图形软件的功能：定义窗口与视区；图形描述；图形编辑与转换；图形控制；图形文件处理；图形控制；图形文件处理；交互处理功能。

5，图形生成方法计算机绘图的作用和效率，主要有以下四种方式：交互式准确绘图；程序参数化绘图；交互式参数化绘图；三维实体投影自动生成工程图。

6，菜单栏包括文件，编辑，视图，分析，构图，实体，转换，机床类型，刀具路径，屏幕，设置，帮助。

7，操作界面中最大的区域就是Mastercam的绘图区，在绘图区可以利用鼠标中键对它进行缩放，平移，等操作。

在绘图区的左下角显示Gview（图形视角），WCS（坐标系）和Cplane（构图平面）的设置信息。

8，通过状态栏可以设置构图面，构图深度，图素颜色，当前图层，线型，线宽，坐标系等各种属性和参数。

9，WCS 世界坐标系UCS用户坐标系10新建文件的方法：a，点击菜单栏里的[文件]----[新建文件] b，单击文件工具栏中的[新建文件]按钮11，几何建模也称几何造型，它是通过计算机表示，指控，分析和输出几何实体的技术。

12，CAPP系统的工作原理：派生法，创成法，混合法式，专家系统。

13，CAD/CAM常用软件：Auto CAD，Pro/Engineer，SolidWorks，SoildEdge，Master Cam，Cimatron，CAXA，金银花系统。

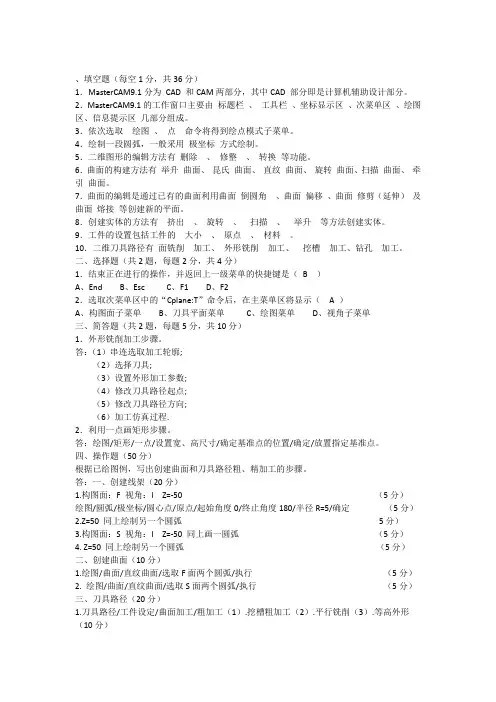

、填空题（每空1分，共36分）1．MasterCAM9.1分为CAD 和CAM两部分，其中CAD 部分即是计算机辅助设计部分。

2．MasterCAM9.1的工作窗口主要由标题栏、工具栏、坐标显示区、次菜单区、绘图区、信息提示区几部分组成。

3．依次选取绘图、点命令将得到绘点模式子菜单。

4．绘制一段圆弧，一般采用极坐标方式绘制。

5．二维图形的编辑方法有删除、修整、转换等功能。

6．曲面的构建方法有举升曲面、昆氏曲面、直纹曲面、旋转曲面、扫描曲面、牵引曲面。

7．曲面的编辑是通过已有的曲面利用曲面倒圆角、曲面偏移、曲面修剪（延伸）及曲面熔接等创建新的平面。

8．创建实体的方法有挤出、旋转、扫描、举升等方法创建实体。

9．工件的设置包括工件的大小、原点、材料。

10．二维刀具路径有面铣削加工、外形铣削加工、挖槽加工、钻孔加工。

二、选择题（共2题，每题2分，共4分）1．结束正在进行的操作，并返回上一级菜单的快捷键是（B ）A、EndB、EscC、F1D、F22．选取次菜单区中的“Cplane:T”命令后，在主菜单区将显示（ A ）A、构图面子菜单B、刀具平面菜单C、绘图菜单D、视角子菜单三、简答题（共2题，每题5分，共10分）1．外形铣削加工步骤。

答：（1）串连选取加工轮廓;（2）选择刀具;（3）设置外形加工参数;（4）修改刀具路径起点;（5）修改刀具路径方向;（6）加工仿真过程.2．利用一点画矩形步骤。

答：绘图/矩形/一点/设置宽、高尺寸/确定基准点的位置/确定/放置指定基准点。

四、操作题（50分）根据已给图例，写出创建曲面和刀具路径粗、精加工的步骤。

答：一、创建线架（20分）1.构图面：F 视角：I Z=-50 （5分）绘图/圆弧/极坐标/圆心点/原点/起始角度0/终止角度180/半径R=5/确定（5分）2.Z=50 同上绘制另一个圆弧5分）3.构图面：S 视角：I Z=-50 同上画一圆弧（5分）4. Z=50 同上绘制另一个圆弧（5分）二、创建曲面（10分）1.绘图/曲面/直纹曲面/选取F面两个圆弧/执行（5分）2. 绘图/曲面/直纹曲面/选取S面两个圆弧/执行（5分）三、刀具路径（20分）1.刀具路径/工件设定/曲面加工/粗加工（1）.挖槽粗加工（2）.平行铣削（3）.等高外形（10分）2. 刀具路径/工件设定/曲面加工/精加工（1）平行铣削（2）交线清角精加工（3）环绕等距精加工（10分）一、填空题（每空2分，共40分）1．利用MasterCAM9.1系统进行数控编程的基本步骤为CAD 、CAM 、POST。

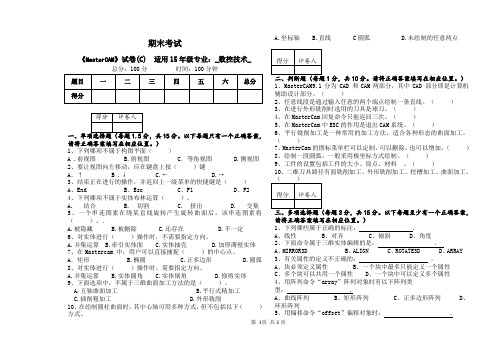

第 1页 共3页期末考试《MasterCAM 》试卷(C) 适用15年级专业：_数控技术_总分：100分 时间：100分钟15分。

以下每题只有一个正确答案，请将正确答案填写在相应位置。

） 1、下列哪项不属于构图平面（ ）A .前视图 B.俯视图 C ．等角视图 D.侧视图 2、要让视图向左移动，应在键盘上按（ ）键A ．↑B .↓ C.← D.→3、结束正在进行的操作，并返回上一级菜单的快捷键是（ ） A 、End B 、Esc C 、F1 D 、F24、下列哪项不属于实体布林运算（ ）。

A. 结合B. 切割C. 挤出D. 交集 5、一个串连图素在绕某直线旋转产生旋转曲面后，该串连图素将 （ ）。

．A.被隐藏B.被删除C.还存在D.不一定 6、对实体进行（ ）操作时，不需要指定方向。

A.并集运算B.牵引实体面C.实体抽壳D.加厚薄壁实体 7、在Mastercam 中，用户可以直接捕捉（ ）的中心点。

A ．矩形 B.椭圆 C.正多边形 D.圆弧 8、对实体进行（ ）操作时，需要指定方向。

A.并集运算B.实体圆角C.实体倒角D.修剪实体 9、下面选项中，不属于三维曲面加工方法的是（ ）。

A.五轴曲面加工B.平行式精加工C.插削粗加工D.外形铣削 10、在绘制圆柱曲面时，其中心轴可用多种方式，但不包括以下（ ）方式。

A.坐标轴B.直线 C 圆弧 D.未绘制的任意两点1分，共10分。

请将正确答案填写在相应位置。

） 1、MasterCAM9.1分为 CAD 和CAM 两部分，其中CAD 部分即是计算机辅助设计部分。

（ ）2、任意线段是通过输入任意的两个端点绘制一条直线。

（ ）3、在进行外形铣削时选用的刀具是球刀。

（ ）4、在MasterCam 回复命令只能返回三次。

（ ）5、在MasterCam 中ESC 的作用是退出CAM 系统。

（ ）6、平行铣削加工是一种常用的加工方法，适合各种形态的曲面加工。

（ ）7、MasterCam 的图标菜单栏可以定制，可以删除，也可以增加。

《CAD_CAM》一、单选题1、下面几种图形软件标准（C）是数据交换标准。

A GKSB PHIGSC STEPD CGM2、数控手工编程中最常用的控制介质是(B)A磁带B八单位穿孔纸带C磁盘D胶片3、近一、二十年，机械工业取得巨大进步的特点是采用了(D)A劳动密集型生产力B流水生产线C大量生产力D电子技术及其控制技术4、在库存管理中,ABC分类法一般是以(B)A产品生命周期为基础B库存价值为基础C订货提前期为基础D库存品种为基础5、以下不属于输出设备的是(A)A操纵杆B打印机C绘图机D显示器6、CIMS的核心技术是(A)A CAD/CAM集成B CADC CAMD CAPP7、在CAPP系统中，确定切削用量的方法采用的是(D)A优化计算B使用机械加工手册确定C人工给定D除人工给定外，还可以通过优化计算获得8、数据元素之间存储顺序与逻辑顺序一致的数据结构为(A)A线性表B树C二叉树D图9、加工过程优化计算中，可控变量有(C)A刀具材料B切削力C切削速度D切削温度10、当市场需求是按计划供应时，制订零件的工艺过程应采用的标准是(B) A最大生产率标准B最大利润标准C最小生产时间标准D加工路线最短标准11、在数控机床CNC系统组成中，核心部分为(B)A输入输出设备 BPLC CCNC装置D伺服机构12、（A）是计算机图形学领域中最早用来表示形体的模型，至今仍在广泛应用。

A线框B表面C实体D曲面13、栈的插入与删除操作在（A）进行。

A栈顶B栈底C任意位置D指定位置14、用有限元法求解问题时，决定单元信息数据量的因素之一是(A)A单元的数目B单元的编号C单元的重量D单元的位置15、被称为新一代建模系统的是(A)A特征建模B线框建模C表面建模D实体建模16、在二维图形变换矩阵中，参数s可使图形产生（D）变换。

A反射B旋转C错切D全比例17、在数据结构中，从逻辑上可以把数据结构分成(C)A动态结构和静态结构B紧凑结构和非紧凑结构C线性结构和非线性结构D内部结构和外部结构18、在派生式CAPP系统中利用分类编码进行零件分类成组的主要依据（B）A零件的材料B特征矩阵C典型工艺D零件的种类19、工厂下设许多车间，每个车间有若干班组，班组里每个工人的信息又包括许多项目。

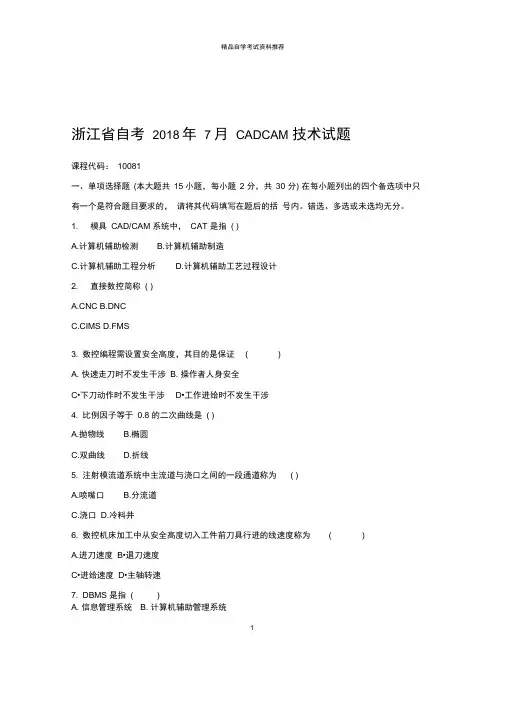

浙江省自考2018年7月CADCAM 技术试题课程代码：10081一、单项选择题(本大题共15小题，每小题2 分，共30 分) 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。

错选、多选或未选均无分。

1. 模具CAD/CAM 系统中，CAT 是指( )A.计算机辅助检测B.计算机辅助制造C.计算机辅助工程分析D.计算机辅助工艺过程设计2. 直接数控简称( )CB.DNCC.CIMSD.FMS3. 数控编程需设置安全高度，其目的是保证( )A. 快速走刀时不发生干涉B. 操作者人身安全C•下刀动作时不发生干涉D•工作进给时不发生干涉4. 比例因子等于0.8 的二次曲线是( )A.抛物线B.椭圆C.双曲线D.折线5. 注射模流道系统中主流道与浇口之间的一段通道称为( )A.喷嘴口B.分流道C.浇口D.冷料井6. 数控机床加工中从安全高度切入工件前刀具行进的线速度称为( )A.进刀速度B•退刀速度C•进给速度D•主轴转速7. DBMS 是指( )A. 信息管理系统B. 计算机辅助管理系统1C•数据库管理系统 D.刀具管理系统8. 一般情况下，注射成型周期中注射时间占整个周期的百分比为( )A.5%B.50%C.95%D.80%9. 生产中铣削曲面时，常采用( )A.鼓型铳刀B.球头铳刀C.立铳刀D.玉米铳刀10 .在有限元分析中，将构件分割成单元的方法称之为( )A.有限化B.单元化C.网格化D.分割化11 .下列哪项不是图形输入设备的功能?( )A.把图像送入计算机B.修改图形C•删除图形 D.打印图形12. 在相同制品尺寸情况下,下列浇口中末端与制品相连部位的面积最小的是( )A.直浇口B.环型浇口C.边缘浇口D.爪式浇口13. 数据库管理系统一般不使用的数据模型是( )A•层次模型 B.网状模型C•关系型模型 D.递推型模型14. 两相邻图形位相相同且在一个步距中只出现一个工件的排料方式是( )A•普通单排 B.对头单排C•普通双排 D.对头双排15. 几何造型中不是二次曲线的是( )A.抛物线B.椭圆C.样条曲线D.双曲线2二、多项选择题(本大题共5小题，每小题 2 分，共10 分) 在每小题列出的五个备选项中至少有两个是符合题目要求的，括号内。

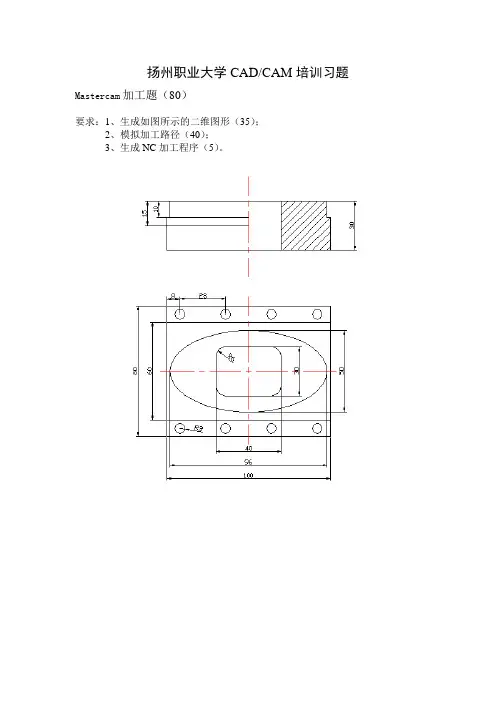

扬州职业大学CAD/CAM培训习题Mastercam加工题（80）要求：1、生成如图所示的二维图形（35）；2、模拟加工路径（40）；3、生成NC加工程序（5）。

Mastercam加工题要求：1、生成如图所示的二维图形；2、模拟加工路径；3、生成NC加工程序。

一、要求：1、生成如图所示的二维图形；2、模拟加工路径；3、生成NC加工程序要求：1、对下图所示烟灰缸进行实体造型（缸体壁厚为1mm，内外壁斜度分别为18○和12○。

2. 合理设置刀具加工路径。

3、生成NC加工程序。

三维造型加工（80分）1.对下图所示台灯罩进行实体造型（35）。

2. 对实体进行加工，模拟加工路径（40）。

3. 生成NC加工程序（5分）Mastercam加工题（80）要求：1、生成如图所示的可乐瓶底模型（35分）；2、模拟加工路径（40分）；3、生成NC加工程序（5分）。

要求：1、生成如图所示的二维图形（35分）；2、模拟加工路径（40分）；3、生成NC加工程序（5分）。

要求：1、生成如图所示的玩具车轮模型（35）；2、模拟加工路径（40）；3、生成NC加工程序（5）。

主要尺寸如下所示：未注圆角为R8Mastercam加工题（80）要求：1、生成如图所示的二维图形；2、模拟加工路径；3、生成NC加工程序。

实体加工（80分）1.对下图所示煤气灶旋钮进行造型。

2.设置切削参数，并生成刀位文件。

注：垫扣内外拔模角分别为3°；倒角半径2mm。

注：已知R51圆弧圆心坐标分别为(26,12),(-26,12)注：已知R418圆弧圆心坐标为(-96，388)三维加工（40分）要求 1）完成如图所示果冻壳体的三维图形，壁厚1mm2）完成三维加工并模拟刀具路径，要选择合适的刀具以及合理的加工参数。

第 1页 共3页期末考试《MasterCAM 》试卷(C) 适用15年级专业：_数控技术_总分：100分 时间：100分钟15分。

以下每题只有一个正确答案，请将正确答案填写在相应位置。

） 1、下列哪项不属于构图平面（ ）A .前视图 B.俯视图 C ．等角视图 D.侧视图 2、要让视图向左移动，应在键盘上按（ ）键A ．↑B .↓ C.← D.→3、结束正在进行的操作，并返回上一级菜单的快捷键是（ ） A 、End B 、Esc C 、F1 D 、F24、下列哪项不属于实体布林运算（ ）。

A. 结合B. 切割C. 挤出D. 交集 5、一个串连图素在绕某直线旋转产生旋转曲面后，该串连图素将 （ ）。

．A.被隐藏B.被删除C.还存在D.不一定 6、对实体进行（ ）操作时，不需要指定方向。

A.并集运算B.牵引实体面C.实体抽壳D.加厚薄壁实体 7、在Mastercam 中，用户可以直接捕捉（ ）的中心点。

A ．矩形 B.椭圆 C.正多边形 D.圆弧 8、对实体进行（ ）操作时，需要指定方向。

A.并集运算B.实体圆角C.实体倒角D.修剪实体 9、下面选项中，不属于三维曲面加工方法的是（ ）。

A.五轴曲面加工B.平行式精加工C.插削粗加工D.外形铣削 10、在绘制圆柱曲面时，其中心轴可用多种方式，但不包括以下（ ）方式。

A.坐标轴B.直线 C 圆弧 D.未绘制的任意两点1分，共10分。

请将正确答案填写在相应位置。

） 1、MasterCAM9.1分为 CAD 和CAM 两部分，其中CAD 部分即是计算机辅助设计部分。

（ ）2、任意线段是通过输入任意的两个端点绘制一条直线。

（ ）3、在进行外形铣削时选用的刀具是球刀。

（ ）4、在MasterCam 回复命令只能返回三次。

（ ）5、在MasterCam 中ESC 的作用是退出CAM 系统。

（ ）6、平行铣削加工是一种常用的加工方法，适合各种形态的曲面加工。

（ ）7、MasterCam 的图标菜单栏可以定制，可以删除，也可以增加。
