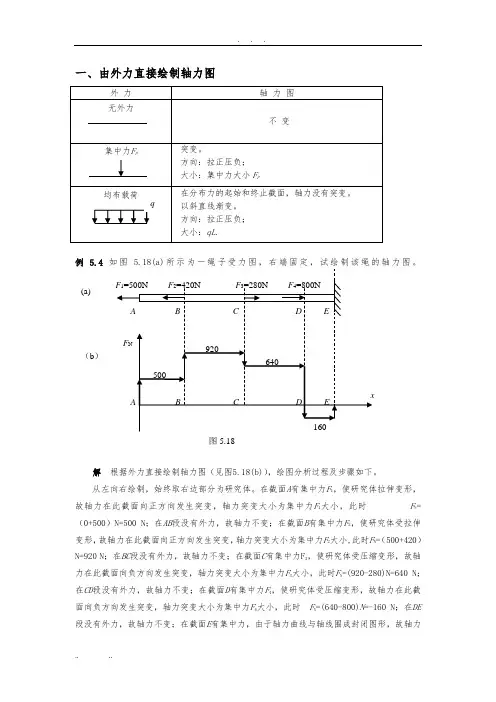

一、由外力直接绘制轴力图例 5.4 力图。
解 根据外力直接绘制轴力图（见图5.18(b)），绘图分析过程及步骤如下。
从左向右绘制，始终取右边部分为研究体。
在截面A 有集中力F 1，使研究体拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 1大小，此时 F N =（0+500）N=500 N ；在AB 段没有外力，故轴力不变；在截面B 有集中力F 2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 2大小,此时F N =（500+420）N=920 N ；在BC 段没有外力，故轴力不变；在截面C 有集中力F 3，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F 3大小，此时F N =(920-280)N=640 N ；在CD 段没有外力，故轴力不变；在截面D 有集中力F 4，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F 4大小，此时 F N =(640-800)N =-160 N ；在DE 段没有外力，故轴力不变；在截面E 有集中力，由于轴力曲线与轴线围成封闭图形，故轴力（b ）(a)突变为0。
例5.5有一根阶梯轴受力如图5.19(a)所示，试绘制阶梯轴的轴力图。
图5.19解从右向左绘制，始终取左变部分为研究体。
根据外力直接绘制轴力图（见图5.19(b)），绘图分析过程及步骤如下：在截面A有集中力F1，使研究体压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F1大小,此时F N=（0-10）kN=-10 kN；在AB段有均匀分布载荷，使研究体受拉伸变形，故轴力以斜直线规律向正方向渐变，轴力渐变大小为均匀分布载荷大小，此时F N=（-10+10×2）kN=10 kN；在截面B没有力，故此截面轴力没有变化；在BC段没有外力，故轴力不变；在截面C有集中力F2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F2大小，此时F N=（10+10）kN=20 kN；在CD段没有外力，故轴力不变；在截面D有集中力，由于轴力曲线与轴线围成封闭图形，故轴力突变为0.二、由外力直接绘制扭矩图外力扭矩图无外力不变集中力F P突变。
一、由外力直接绘制轴力图例 5.4 如图 5.18(a)所示为一绳子受力图，右端固定，试绘制该绳的轴力图。
解 根据外力直接绘制轴力图（见图5.18(b)），绘图分析过程及步骤如下。
从左向右绘制，始终取右边部分为研究体。
在截面A 有集中力F 1，使研究体拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 1大小，此时 F N =（0+500）N =500 N ；在AB 段没有外力，故轴力不变；在截面B 有集中力F 2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 2大小,此时F N =（500+420）N =920 N ；在BC 段没有外力，故轴力不变；在截面C 有集中力F 3，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F 3大小，此时F N =(920-280)N =640 N ；在CD 段没有外力，故轴力不变；在截面D 有集中力F 4，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F 4大小，此时 F N =(640-800)N =-160 N ；在DE 段没有外力，故轴力不变；在截面E 有集中力，由于轴力曲（b ）(a)线与轴线围成封闭图形，故轴力突变为0。
例5.5有一根阶梯轴受力如图5.19(a)所示，试绘制阶梯轴的轴力图。
图5.19解从右向左绘制，始终取左变部分为研究体。
根据外力直接绘制轴力图（见图5.19(b)），绘图分析过程及步骤如下：在截面A有集中力F1，使研究体压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F1大小,此时F N=（0-10）kN=-10 kN；在AB段有均匀分布载荷，使研究体受拉伸变形，故轴力以斜直线规律向正方向渐变，轴力渐变大小为均匀分布载荷大小，此时F N=（-10+10×2）kN=10 kN；在截面B没有力，故此截面轴力没有变化；在BC段没有外力，故轴力不变；在截面C有集中力F2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F2大小，此时F N=（10+10）kN=20 kN；在CD段没有外力，故轴力不变；在截面D有集中力，由于轴力曲线与轴线围成封闭图形，故轴力突变为0.二、由外力直接绘制扭矩图制其内力图。
材料力学中内力图的直接画法摘要:介绍一种关于材料力学中轴力、扭矩、剪力和弯矩等内力图的直接画法，建立内力的增减与外力方向之间的关系。
关键词:内力图；直接画法；内力；外力。
画内力图是材料力学学习过程中的一个重点，而不少学生在学习这部分内容时感到不好理解，总是不清楚题目要求的截面上的内力应该怎么求。
尤其是弯曲内力中的剪力与弯矩。
为了使同学更好地理解构件的内力、画好内力图,经过摸索与思考，我总结出了关于内力图的一种简单的画法。
本文中约定在各内力图中向上的方向为正向，画图时从左向右画。
希望老师和同学予以指正。
1.轴力、扭矩图轴力图完全可直接根据外力的大小与方向直接画出来。
以水平杆为例，如杆左端有约束，首先求出约束力(外力)，向左的外力会引起轴力增加，而向右的外力会引起轴力减小。
例如:图1中所示的杆的A、B、C、D点分别作用有大小为5P、8P、4P、P的力，方向如图1，试画出杆的轴力图。
解：用截面法求OA段内力N1设置截面如图1.X=OV1-P A+P B-P C-P D=0N1-5P+8P-4P-P=0N1=2P同理，求得AB、BC、CD段内力分别为：N2=-3P,N3=5P,N4=P。
轴力图如图1所示。
如果用直接法，只需要求出O截面的约束力R。
由平衡方程R=2P，方向向左，故O截面的轴力从0增加到2P。
OA段无外力，轴力均为2P。
A截面作用有外力PA=5P，方向向右，轴力在该截面将减小5P，即从2P降为-3P。
AB段无外力，轴力均为-3P。
B截面作用有外力8P，方向向左，该截面轴力将增加8P，即从-3P升到5P。
ＢＣ段轴力为５Ｐ，Ｃ截面有外力４Ｐ，方向向右，轴力在该截面下降４Ｐ。
ＣＤ段轴力为Ｐ，Ｄ截面有外力Ｐ，方向向右，该截面轴力下降Ｐ，最终为Ｏ轴力图终点与ｘ轴重合。
关于扭矩图中扭矩正负的规定，用直接法，将外力偶用右手螺旋法则进行矢量化，矢量沿轴线方向，一水平轴为例，向左的外力偶矩将引起扭矩的增加，向右的外力偶矩将引起扭矩下降，因此在直接法中，扭矩图的画法与轴力图的画法完全一样。
一、由外力直接绘制轴力图例 如图(a)所示为一绳子受力图，右端固定，试绘制该绳的轴力图。
解 根据外力直接绘制轴力图（见图(b)），绘图分析过程及步骤如下。
从左向右绘制，始终取右边部分为研究体。
在截面A 有集中力F 1，使研究体拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 1大小，此时 F N =（0+500）N=500 N ；在AB 段没有外力，故轴力不变；在截面B 有集中力F 2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F 2大小,此时F N =（500+420）（b ）(a)N=920 N；在BC段没有外力，故轴力不变；在截面C有集中力F3，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F3大小，此时F N=(920-280)N=640 N；在CD段没有外力，故轴力不变；在截面D有集中力F4，使研究体受压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F4大小，此时F N=(640-800)N=-160 N；在DE 段没有外力，故轴力不变；在截面E有集中力，由于轴力曲线与轴线围成封闭图形，故轴力突变为0。
例有一根阶梯轴受力如图(a)所示，试绘制阶梯轴的轴力图。
图解从右向左绘制，始终取左变部分为研究体。
根据外力直接绘制轴力图（见图(b)），绘图分析过程及步骤如下：在截面A有集中力F1，使研究体压缩变形，故轴力在此截面向负方向发生突变，轴力突变大小为集中力F1大小,此时F N=（0-10）kN=-10 kN；在AB段有均匀分布载荷，使研究体受拉伸变形，故轴力以斜直线规律向正方向渐变，轴力渐变大小为均匀分布载荷大小，此时F N=（-10+10×2）kN=10 kN；在截面B没有力，故此截面轴力没有变化；在BC段没有外力，故轴力不变；在截面C有集中力F2，使研究体受拉伸变形，故轴力在此截面向正方向发生突变，轴力突变大小为集中力F2大小，此时F N=（10+10）kN=20 kN；在CD段没有外力，故轴力不变；在截面D有集中力，由于轴力曲线与轴线围成封闭图形，故轴力突变为0.二、由外力直接绘制扭矩图例如图（a）所示圆轴，左端固定、右端自由，受到三个集中力偶作用，试绘制其内力图。
