初三物理《动态电路》分析专题教案动态电路分析专题的复目标是分析开关断开或闭合以及滑动变阻器滑片位置的变化引起电路中电学物理量的变化。
重点是了解串、并联电路的特点，并分析动态电路中电流表、电压表的变化。
同时，学会用“动态”的观点，用“隔离法”简化电路，判断电路连接方式和电压表测量的电压。
在课堂教学中，需要先了解电路特点，如串联电路和并联电路的电流、电压和电阻关系。
同时，还需要掌握欧姆定律的内容和公式，以及变形式。
判断电路连接方式可以先简化电路，将电流表看作导线，将电压表看作开路。
可以使用等效电路来判断电路连接方式。
此外，还可以使用电流分析法和回路法来判断电流表测量通过哪个用电器的电流和电压表测哪部分电路两端的电压。
在复中，需要重点研究动态电路中开关断开或闭合以及滑动变阻器滑片位置的变化对电路中电学物理量的影响。
同时，需要掌握用“动态”的观点和“隔离法”简化电路的方法，以判断电路连接方式和电压表测量的电压。
解决的情况下，考虑并联电路的特点.针对练：如图14所示，当滑动变阻器的滑片向左移动时。
A1的示数，A2的示数，电压表的示数填“变大”、“变小”或“不变”）.动态电路是指电路中各元件的电学特性随时间而变化的电路，其中包括开关电路和滑动变阻器电路两种类型。
在开关电路中，开关的断开或闭合会引起电路中电流、电压以及电阻的变化。
对于这种情况，我们需要先明确开关断开和闭合时的电路类型，然后根据欧姆定律判断电流表和电压表的变化情况。
在滑动变阻器电路中，滑片位置的变化会引起电路中电流表和电压表的变化。
对于串联电路中的滑动变阻器，我们需要根据欧姆定律和变形公式来判断电流和电压的变化；对于并联电路中的滑动变阻器，则需要考虑并联电路的特点来解决问题。
文章存在格式错误，无法判断需要删除哪些段落。
因此，以下是对每段话的小幅度改写：通过电路的电流、电压和电阻之间的关系来进行判断。
根据图14所示，在滑动变阻器的滑片向右移动时，电流表A1将会变小，电流表A2将会变大，电压表的示数将会变大。

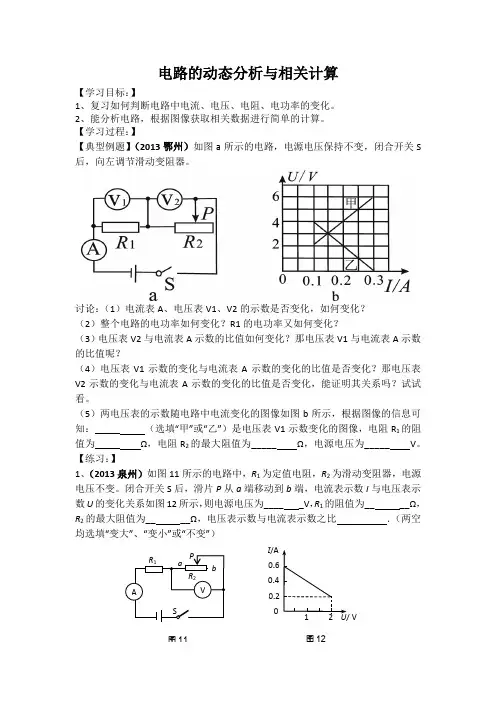

电路的动态分析与相关计算【学习目标：】1、复习如何判断电路中电流、电压、电阻、电功率的变化。
2、能分析电路，根据图像获取相关数据进行简单的计算。
【学习过程：】【典型例题】（2013鄂州）如图a 所示的电路，电源电压保持不变，闭合开关S 后，向左调节滑动变阻器。
讨论：（1）电流表A 、电压表V1、V2的示数是否变化，如何变化？（2）整个电路的电功率如何变化？R1的电功率又如何变化？（3）电压表V2与电流表A 示数的比值如何变化？那电压表V1与电流表A 示数的比值呢？（4）电压表V1示数的变化与电流表A 示数的变化的比值是否变化？那电压表V2示数的变化与电流表A 示数的变化的比值是否变化，能证明其关系吗？试试看。
（5）两电压表的示数随电路中电流变化的图像如图b 所示，根据图像的信息可知：_____ （选填“甲”或“乙”）是电压表V1示数变化的图像，电阻R 1的阻值为_____ Ω，电阻R 2的最大阻值为_____ Ω，电源电压为_____ V 。
【练习：】1、（2013泉州）如图11所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图12所示，则电源电压为____ _V ，R 1的阻值为__ __Ω，R 2的最大阻值为__ __Ω，电压表示数与电流表示数之比 ．（两空均选填“变大”、“变小”或“不变”）0 0.0.0.I 图12 图112、（2014武汉四月）在如图甲所示的电路中，电源电压U保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合开关S，将滑动变阻器的滑片P从最右端滑到最左端的过程中，电压表V1、V2的示数随电流表A的示数变化分别如图乙中图线①、②所示。
变阻器的滑片P从最右端滑到最左端的过程中，下列说法错误的是（）A．整个电路消耗的功率减小了1. 2WB．R1、R2消耗的功率之比始终等于2:1C．电源电压U为6V保持不变，R1、R2的阻值分别为10Ω、5ΩD．电源电压U为6V保持不变，滑动变阻器R的最大阻值为15Ω3、（2014武汉五月）如图是某人家里电热锅的工作原理图电热锅有高中低三档功率。

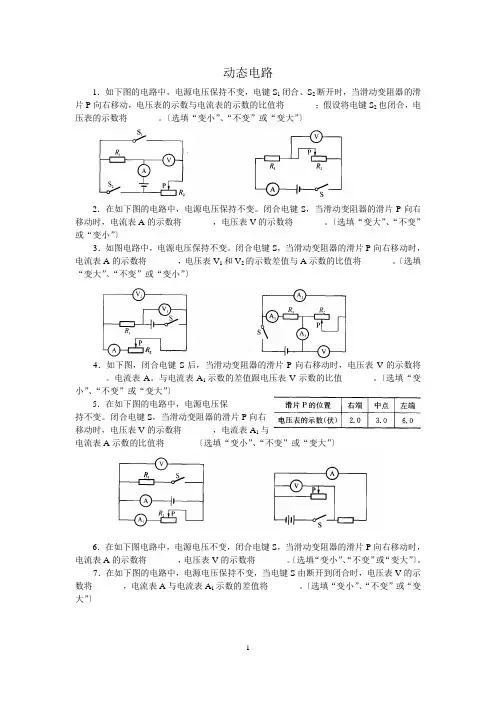

动态电路1．如下图的电路中，电源电压保持不变，电键S1闭合、S2断开时，当滑动变阻器的滑片P向右移动，电压表的示数与电流表的示数的比值将_______；假设将电键S2也闭合，电压表的示数将_______。
〔选填“变小”、“不变”或“变大”〕2．在如下图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变大”、“不变”或“变小”〕3．如图电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V1和V2的示数差值与A示数的比值将_______。
〔选填“变大”、“不变”或“变小”〕4．如下图，闭合电键S后，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______。
电流表A。
与电流表A1示数的差值跟电压表V示数的比值_______。
〔选填“变小”、“不变”或“变大”〕5．在如下图的电路中，电源电压保持不变。
闭合电键S，当滑动变阻器的滑片P向右移动时，电压表V的示数将_______，电流表A1与电流表A示数的比值将_______〔选填“变小”、“不变”或“变大”〕6．在如下图电路中，电源电压不变，闭合电键S，当滑动变阻器的滑片P向右移动时，电流表A的示数将_______，电压表V的示数将_______。
〔选填“变小”、“不变”或“变大”〕。
7．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V的示数将_______，电流表A与电流表A1示数的差值将_______。
〔选填“变小”、“不变”或“变大”〕8．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电压表V2的示数将_______，电压表V1与电流表A示数的比值将_______。
〔选填“变小”、“不变”或“变大”〕9．在如下图的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将_______，电压表的示数将_______，电压表与电流表示数的比值将_______。

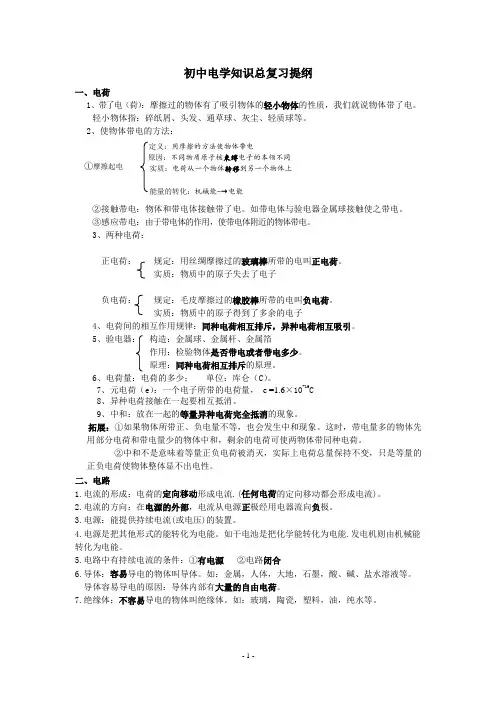

初中电学知识总复习提纲一、电荷1、带了电（荷）：摩擦过的物体有了吸引物体的轻小物体的性质，我们就说物体带了电。
轻小物体指：碎纸屑、头发、通草球、灰尘、轻质球等。
2、使物体带电的方法：②接触带电：物体和带电体接触带了电。
如带电体与验电器金属球接触使之带电。
③感应带电：由于带电体的作用，使带电体附近的物体带电。
3、两种电荷：正电荷： 规定：用丝绸摩擦过的玻璃棒所带的电叫正电荷。
实质：物质中的原子失去了电子负电荷： 规定：毛皮摩擦过的橡胶棒所带的电叫负电荷。
实质：物质中的原子得到了多余的电子4、电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
5、验电器： 构造：金属球、金属杆、金属箔作用：检验物体是否带电或者带电多少。
原理：同种电荷相互排斥的原理。
6、电荷量：电荷的多少； 单位：库仑（C ）。
7、元电荷（e ）：一个电子所带的电荷量， e =1.6×10-19C8、异种电荷接触在一起要相互抵消。
9、中和：放在一起的等量异种电荷完全抵消的现象。
拓展：①如果物体所带正、负电量不等，也会发生中和现象。
这时，带电量多的物体先用部分电荷和带电量少的物体中和，剩余的电荷可使两物体带同种电荷。
②中和不是意味着等量正负电荷被消灭，实际上电荷总量保持不变，只是等量的正负电荷使物体整体显不出电性。
二、电路1.电流的形成：电荷的定向移动形成电流.(任何电荷的定向移动都会形成电流)。
2.电流的方向：在电源的外部，电流从电源正极经用电器流向负极。
3.电源：能提供持续电流(或电压)的装置。
4.电源是把其他形式的能转化为电能。
如干电池是把化学能转化为电能.发电机则由机械能转化为电能。
5.电路中有持续电流的条件：①有电源 ②电路闭合6.导体：容易导电的物体叫导体。
如：金属，人体，大地，石墨，酸、碱、盐水溶液等。
导体容易导电的原因：导体内部有大量的自由电荷。
7.绝缘体：不容易导电的物体叫绝缘体。
如：玻璃，陶瓷，塑料，油，纯水等。

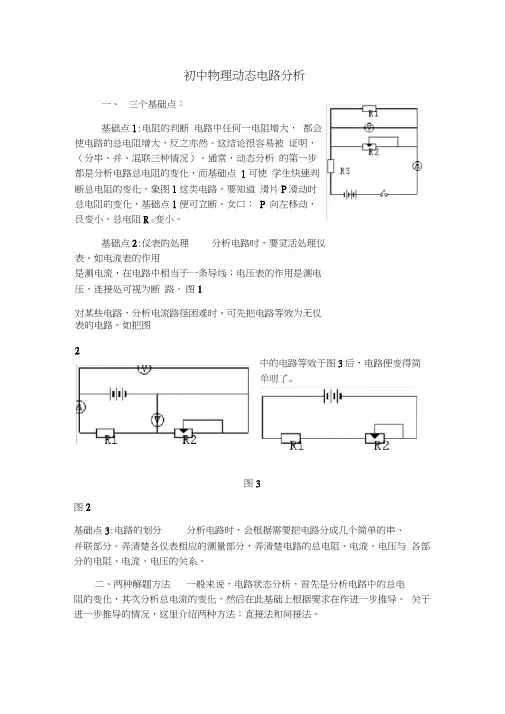

初中物理动态电路分析一、三个基础点：基础点1:电阻的判断电路中任何一电阻增大，都会使电路的总电阻增大，反之亦然。
这结论很容易被证明，（分串、并、混联三种情况）。
通常，动态分析的第一步都是分析电路总电阻的变化，而基础点1可使学生快速判断总电阻的变化，象图1这类电路，要知道滑片P滑动时总电阻的变化，基础点1便可立断。
女口：P 向左移动，艮变小，总电阻R总变小。
基础点2:仪表的处理分析电路时，要灵活处理仪表。
如电流表的作用是测电流，在电路中相当于一条导线；电压表的作用是测电压，连接处可视为断路。
图1对某些电路，分析电流路径困难时，可先把电路等效为无仪表的电路。
如把图2图3图2基础点3:电路的划分分析电路时，会根据需要把电路分成几个简单的串、并联部分。
弄清楚各仪表相应的测量部分，弄清楚电路的总电阻、电流、电压与各部分的电阻、电流、电压的关系。
二、两种解题方法一般来说，电路状态分析，首先是分析电路中的总电阻的变化，其次分析总电流的变化，然后在此基础上根据要求在作进一步推导。
关于进一步推导的情况，这里介绍两种方法；直接法和间接法。
中的电路等效于图3后，电路便变得简直接法：在分析电路中的某元件的某些参量的变化时，可直接用该元件的参量的变化情况推导出来，如要知图4中滑片P向上滑时伏特表的变化（电源电压图4 恒定，以下均同）。
可直接利用电灯的电阻和流过电灯的电流推导出来，过程如下：P上移，R减小，R总减小，I总增大（I总刃定/R总），U增大（U L=I总R定,即电压表示数增大）间接法：在分析电路中某元件的某些参量的变化时，可先借助其它元件的某些量的变化情况，再利用各元件的相互关系进行推导。
如图5中的滑片P向下滑动时，电压表的变化情况怎样？简单分析可知，电路中的总电阻及总电压的变化如下：P下移，R减小，R总减小，I总增大。
这时，如果用直接法，即直接利用变阻器的其它参量推导其两端的电压变化，结果是这样：图5 U2=I总R，可见，U2变化不易确定。
初三物理动态电路典型题
题目，如图所示，电源电压为12V，电阻R1=4Ω，电阻R2=6Ω，开关S处于断开状态。
当合上开关S后，求电路中的总电流和R1、
R2两个电阻上的电压。
解答，首先，我们可以根据欧姆定律计算电路中的总电流。
欧
姆定律表明电流与电压成正比，与电阻成反比。
根据公式I=U/R，
其中I表示电流，U表示电压，R表示电阻，我们可以得到总电流
I=U/R_total。
在这个题目中，总电阻R_total可以通过并联电阻的
公式计算得出，即1/R_total=1/R1+1/R2。
代入R1=4Ω，R2=6Ω，
我们可以计算出R_total=2.4Ω。
因此，总电流
I=U/R_total=12V/2.4Ω=5A。
接下来，我们可以利用欧姆定律计算R1和R2两个电阻上的电压。
根据欧姆定律，电压等于电流乘以电阻，即U=IR。
因此，R1上
的电压U1=IR1=5A4Ω=20V，R2上的电压U2=IR2=5A6Ω=30V。
因此，当开关S闭合后，电路中的总电流为5A，R1上的电压为20V，R2上的电压为30V。
这是一个典型的初三物理动态电路题目的解答。
希望对你有所帮助。
专题三电路故障分析、动态电路分析电路故障分析1．(2020·株洲中考)小明同学按如图连接好电路，闭合开关后发现，甲、乙两灯泡不亮，然后他拿来一根导线直接连在甲灯泡两端，此时甲、乙灯泡仍不亮，于是取下这根导线，直接连在乙灯泡两端，此时发现甲灯亮了起来。
根据以上现象可以推断出下列哪个结论是正确的()A.甲灯泡断路 B．乙灯泡断路C.甲、乙灯泡都断路 D．电源坏了(第1题图)(第2题图) 2．(2020·青海中考)如图所示，是探究串联电路中小灯泡两端的电压与电源两端电压关系的电路图。
已知电源电压为 4.5 V，L1、L2为两个不同规格的小灯泡，当闭合开关S后两灯都不亮。
用电压表进行测量时，测得AB两点之间的电压为零，BC两点之间的电压为4.5 V。
则下列判断中正确的是()A.灯泡L1的灯丝断了 B．开关接触不良C.灯泡L2的灯丝断了 D．灯泡L2短路3．(2020·镇江中考)如图所示，闭合开关S，发现灯L不亮，用测电笔接触M点时氖管发光，而接触N、Q点时氖管均不发光。
若仅有一处发生断路，则该处可能是()A.熔丝处 B．P、M间某处C.M、N间某处 D．N、Q间某处(第3题图)(第4题图) 4．(2020·恩施州中考)如图所示的实验电路中，闭合开关，移动滑动变阻器的滑片，发现电压表有示数但无明显变化，电流表有示数并且有变化，小灯泡不亮。
则可能的故障原因是()A.小灯泡断路 B．小灯泡短路C.变阻器短路 D．变阻器断路5．(2020·湖州中考)小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光。
则电路故障是()A.a点与火线之间断路B.a点与b点之间断路C.c点与d点之间断路D.d点与零线之间断路6．(2020·广安中考)利用如图所示的装置测量小灯泡的电功率，电源电压恒定不变，小灯泡上标有“3.8 V”字样。
精心整理动态电路分析专题1．如图 1 所示的电路，电源电压不变，闭合开关S, 将滑动变阻器的滑片P 向左移动的过程中，下列说法正确的是() （假设灯丝的电阻不变）A．电压表的示数变小B．电流表的示数变小C．电压表和电流表示数的比值变小D．电压表和电流表示数都变大2．某兴趣小组为了研究电子温控装置，将热敏电阻 1 2 以及电压表和电流R2R 、定值电阻R表连入如图所示电路，热敏电阻的阻值随温度的升高而减小。
闭合开关后，当温度升高V时，电压表和电流表的示数变化情况是()A．电流表和电压表示数均变小R1 A B．电流表和电压表示数均变大S C．电流表示数变小, 电压表示数变大D．电流表示数变大, 电压表示数变小3．如图是某物理兴趣小组设计的压力传感器的原理图，其中弹簧上端和滑动变阻器的滑片P 固定在一起， AB 间1F 越大，指针偏转角度越大的电表是连接有可以收缩的导线， R 为定值电阻。
可以显示出传感器所受的压力A．电流表B．电压表C．电流表、电压表都可以D．电流表、电压表都不可以4. 如图 6 所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－ I ”关系图像如图 7 所示。
则下列判断正确的是（）A. 电源电压为 10VB．定值电阻 R1的阻值为 20ΩC．滑动变阻器 R 的阻值变化范围为0～10Ω2D．变阻器滑片在中点时，电流表示数为0.3A5．如图所示的电路中，闭合开关，滑动变阻器滑片向右滑动的过程中（）A．灯泡 L1变亮、 L2亮度不变B．灯泡 L1变亮、 L2变暗C．灯泡 L1亮度不变、 L2变亮 D．灯泡 L1变暗、 L2变亮6、如图所示是一种自动测定邮箱内油量多少的装置，R1是滑动变阻器，它的金属滑片是杠杆的一端，从油量表（由电流表改装而成）指针所指的刻度，就能知道邮箱内油量的多少。
则 ()A、油量增加，R1的电阻值增大，油量表指针偏转变小。
B、油量增加，R1的电阻值减小，油量表指针偏转变大。
C、油量减少，R1的电阻值增大，油量表指针偏转变大。
D、油量减少，R1的电阻值减小，油量表指针偏转变小7．如图所示电路，电源两端电压保持不变。
闭合开关S，当滑动变阻器的滑片P 向右滑动时，下列判断正确的是R2R1PV VA SA．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表 V1示数变大，电压表V2示数变大，电流表示数变大8．在图所示电路中，闭合开关S 后，在滑片P 向右滑动过程中，各电表示数变化正确的是（）A． A1、 A3示数不变， A2、 V 示数变小B． A1、 V 示数不变， A2、 A3示数变大C． A1、 A2、 V 示数不变， A3示数变小D． A2、 V 示数不变， A1示数变小， A3示数变大9．从 2011年 5月 1日起，驾驶员酒醉后驾车要负刑事责任。
酒精测试可检测驾驶员是否酒后驾车，如图 4所示是它的原理图。
图中R1为定值电阻，酒精气体传感器精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变仪R2的电阻值随酒B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大10. 如图所示电路，电源两端电压保持不变。
当开关S 闭合时，灯L 正常发光，若将滑动变阻器的滑片P 向右滑动，（灯泡电阻不随温度变化）下列说法正确的是（）A．电压表的示数变大，灯L 变亮B. 电压表的示数变小，灯L 变暗C．电压表的示数变大，灯L 变暗D. 电压表的示数变小，灯L 变亮11．如图 3 所示，电源电压保持不变，闭合开关，将滑动变阻器的滑片向右滑动时，则()A．通过灯 L 的电流变小，变阻器两端的电压变小B．通过灯 L 的电流变大，变阻器两端的电压变大C．灯 L 两端的电压变小，通过变阻器的电流变小D．灯 L 两端的电压变大，通过变阻器的电流变小12．如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表 A1的示数逐渐变小，这一过程中 ()A．滑片 P 是向左滑动的B．电压表V 的示数逐渐变小C．电流表 A 的示数逐渐变小D．电流表 A 与 A1的示数差逐渐变小D．灯 L 变亮，电压表的示数变大13．小朱在测量一电阻的阻值时，用相同的器材设计了两个电路，电路图如图所示。
若把滑动变阻器的滑片从最左端移到最右端（电压表、电流表均未超过量程），下列说法正确的是()A．甲图的电压表示数变化范围大B．乙图的电压表示数变化范围大C．甲图的电流表示数变化范围大D．甲图和乙图的电流表示数变化范围一样大14．如图所示的电路中，电源电压保持不变，闭合开关S，将变阻器滑片P 向左移动时 ()A．灯泡 L 亮度不变，电压表示数变大B．灯泡 L 亮度变亮，电压表示数变大C．灯泡 L 亮度不变，电压表示数不变D．电流表示数变大，电压表示数变大15.如图所示，闭合开关 S，使滑动变阻器的滑片向左移动，则：（）A、电流表示数变小B、电压表示数变大C、电压表示数不变D、灯泡变亮16．如图所示电路，开关S 闭合后，当滑动变阻器的滑片P 向右滑动过程中，各电表示数和灯泡亮度变化的情况正确的是A．电流表的示数变大，灯泡L 变亮B．电压表的示数变大，灯泡L 变亮C．电流表的示数变小，灯泡L 变暗D．电压表的示数变大，灯泡L 变暗17. 如图所示，电源电压恒定不变，当开关S 接 a 时，电流表 A 与 A 的1 2示数之比为 3：5；当开关 S 接 b 时，电流表 A1与 A2的示数之比为2： 3 ，则 R2与 R3的电阻之比为 ()A.9:10B ．4:3C.5:2D.3:418．都匀市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是 ()A．称重表相当于电压表B．电路中的R1是没有作用的C．当车辆越重时，称重表的示数越小D．当车辆越重时，称重表的示数越大19. 在如图 1 所示的电路中，闭合开关，将滑动变阻器的滑片P 由 a 滑到b，下列说法正确的是()A．电流表示数变小，电压表示数变大B．电流表示数变大，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小20. 如右图所示，当滑片 P 置于中点时，小灯泡刚好正常发光，当滑片 P 由中点向 b 端滑动时，电流表的示数和小要泡的亮度变化情况是（）A．电流表示数变小，小灯泡变暗B．电流表示数变大，小灯泡变亮C．电流表示数不变，小灯泡变暗D．电流表示数变小，小灯泡亮度不变21、某高速公路收费站对过往的超载货车实施计重收费，小明同学结合所学的物理知识设计了如图所示的称重表原理图，对于小明同学的设计你认为：A、此设计可行，称重表同电流表改装B、此设计可行，称重表由电压表改装C、此设计不可行，当车辆越重时电路中电流越小D、此设计不可行，电路中的R1 没有作用22.在如图所示的电路中，闭合开关，调节滑动变阻器，发现两只电表中有一只电表的示数明显变小，另一只电表的示数明显变大。
下列判断中正确的是.A. 可能是灯 L 断路B. 一定是灯 L 短路C. 可能是滑动变阻器R断路D. 一定是滑动变阻器R的滑片向左滑动23．如图所示是气体酒精浓度测试仪原理图，用于现场测试司机是否酒后驾车。
其中电源电压保持不变，R 为定值电阻， R′为二氧化锡半导体型酒精气体传感器，其阻值随气体酒精浓度的增大渐减小．若某次测试中电流表示数较大，则说明A．气体的酒精浓度较大，R′阻值较小B．气体的酒精浓度较大，R′阻值较大C．气体的酒精浓度较小，R′阻筑较小D．气体的酒精浓度较小，R′阻值较大24．二氧化锡传感器能用于汽车尾气中一氧化碳浓度的检测，它的原理是其中的电阻随一氧化碳浓度的增大而减小。
将二氧化锡传感器接入如图所示的电路中，则当二氧化锡传感器所处空间中的一氧化碳浓度增大时，电压表示数U 与电流表示数I 发生变化，其中正确的是（）A． U 变大， I 变大B． U 变小， I 变小C． U 变小， I 变大D． U 变大， I 变小 A25．如图所示的电路，电源电压不变，闭合开关，当滑动变阻器的滑片向右移动时()A．电压表示数变大，电流表示数变小，灯泡变暗B．电压表示数变小，电流表示数变大，灯泡变亮c．电压表示数变小，电流表示数变小，灯泡变暗D．电压表示数变大，电流表示数变大，灯泡变亮26.酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图，酒精气体传感器的电阻随酒精气体浓度增大而减小。
如果测试到的酒精气体浓度越大，那么A．传感器的电阻越大B．通过传感器的电流越小C．电压表的示数越大27. 在图 6 所示的电路中A. 电流表的示数变小B. 电流表的示数变小C. 电流表的示数不变D. 电流表的示数变大D．传感器两端的电压越大, 闭合开关S, 滑动变阻器的滑片向右滑动的过程中, 电压表的示数变小, 电压表的示数变大, 电压表的示数变小, 电压表的示数变大, 下列说法正确的是28. 如图 7 所示是某电子秤的结构示意图，其中P 是一个可以紧贴AB 滑动的金属滑片， S 为自动控制开关。
闭合开关S，秤盘内不放物体时，电子秤刻度表示数为0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的质量; 当被测物体的质量超过电子秤量程时，开关 S 自动断开，电子秤无示数。
则下列判断正确的是()A．电子秤的刻度表是一个电流表，它的示数越小说明所称物体质精心整理量越大B．电子秤的刻度表是下个电压表，它的示数越大说明所称物体质量越大C．电子秤的AB部分是一个滑动变阻器，且 A 端为绝缘体D．电子秤所称物体的质量越大; 消耗的电能越少29.小阳设计一个天然气泄漏检测电路，如图甲所示，R 为气敏电阻，其阻值随天然气浓度变化曲线如图乙所示，R0为定值电阻，电源电压恒定不变。
则下列说法正确的是()A．天然气浓度增大，电压表示数变小B．天然气浓度减小，电流表示数变大C．天然气浓度增大，电路消耗的总功率变小D．天然气浓度减小，电压表与电流表示数的比值不变30. 如图所示，电源电压保持不变，当闭合开关S，滑动变阻器的滑片 P 向右移动的过程中，下列说法中正确的是（）A. 电压表 V1的示数增大，电压表V2的示数减小B. 电阻 R1和 R2消耗的功率的变化量一定相等C. 电压表 V1减小的示数等于电压表V2增大的示数D. 电压表 V1减小的示数小于电压表V2增大的示数31.如图所示是小明设计的一个简易电子身高测量仪的示意图。
其中，电源电压恒为6V，保护电阻R0=20Ω； R 是一只固定着的、竖直放置的硬电阻棒、总长为40cm，其接入电路的电阻与接入电路的棒长成正比；金属杆cd 和 MP（右端P 是滑片）与电路接触良好，电阻不计。
