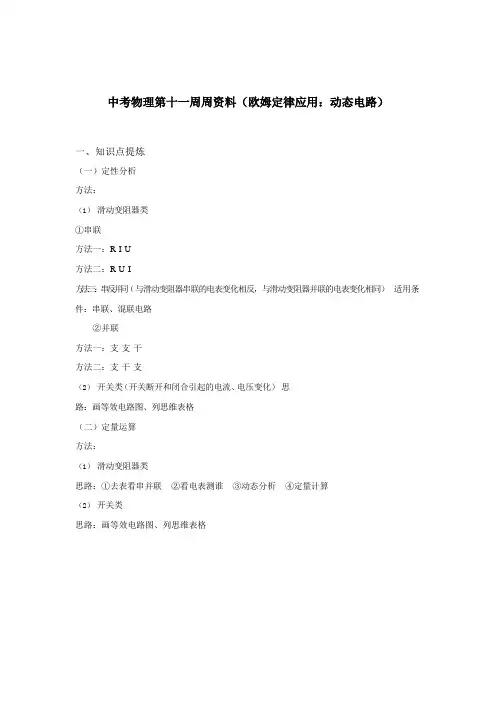

中考物理第十一周周资料（欧姆定律应用：动态电路）一、知识点提炼（一）定性分析方法：（1）滑动变阻器类①串联方法一：R-I-U方法二：R-U-I方法三：串反并同（与滑动变阻器串联的电表变化相反，与滑动变阻器并联的电表变化相同）适用条件：串联、混联电路②并联方法一：支-支-干方法二：支-干-支（2）开关类（开关断开和闭合引起的电流、电压变化）思路：画等效电路图、列思维表格（二）定量运算方法：（1）滑动变阻器类思路：①去表看串并联②看电表测谁③动态分析④定量计算（2）开关类思路：画等效电路图、列思维表格二、精选试题1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片P 向a 端滑动过程中，下列说法正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小2.如图所示，电源电压保持一定，闭合开关，当滑动变阻器的滑片向左移动时，则以下判断正确的是（）A．电流表示数变大，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表示数和电压表示数都不变D．电流表示数和电压表示数都变小3.如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大4.如图所示的电路，电源电压保持不变，P 为滑动变阻器R 的滑片。
关于该电路，下列说法正确的是（）A．S1 和S2 都闭合，P 向右移动时，电压表示数变小B．S1 和S2 都闭合，P 向右移动时，灯泡变亮C.只闭合S1，P 向左移动时，电压表示数不变D.只闭合S1，P 向左移动时，电流表示数不变5.如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R x 附着在叶片上，植物含水量变低，R x 变小，电表示数变小；植物含水量变高，R x 变大，电表示数变大，电源电压恒定，R0 为定值电阻，下列电路图中符合要求的是（）A．B．C． D．6.闭合如图所示电路中开关S 后，在滑片P 向右移动的过程中，变大的是（）A.电流表A 的示数B.电压表V2 示数与电流表A 示数的比值C.电压表V1 示数与电压表V2 示数之和D.电压表V1 的示数7.如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当S1 闭合，S2、S3 断开时，电流表的示数为0.6A，则（）A.电源电压为12 VB.当S2 闭合，S1、S3 断开时，电流表示数为0.4 AC.当S1、S3 闭合，S2 断开时，电流表示数为0.9 AD.当S1、S2 闭合，S3 断开时，电流表示数为0.2 A8.如图所示电路中，电源电压U=4.5V，且保持不变，电阻R1=4Ω，变阻器R2 的最大阻值为20Ω，电流表的量程为0-0.6A，电压表的量程为0-3V，为了保护电表不被损坏，变阻器接入电路的阻值范围是（）A．3.5Ω─8ΩB．0─8ΩC．2Ω─3.5ΩD．0Ω─3.5Ω中考物理第十一周周资料（欧姆定律应用：动态电路）参考答案与试题解析解答】解：将滑动变阻器的滑片P 向a 端滑动时，接入电路的电阻变小，电路的总电阻变小；根据I=U可知，电路中的电流变大，即电流表的示数变大；根据串联电路总电压等R于各分电压之和可知，电压表的示数变小。

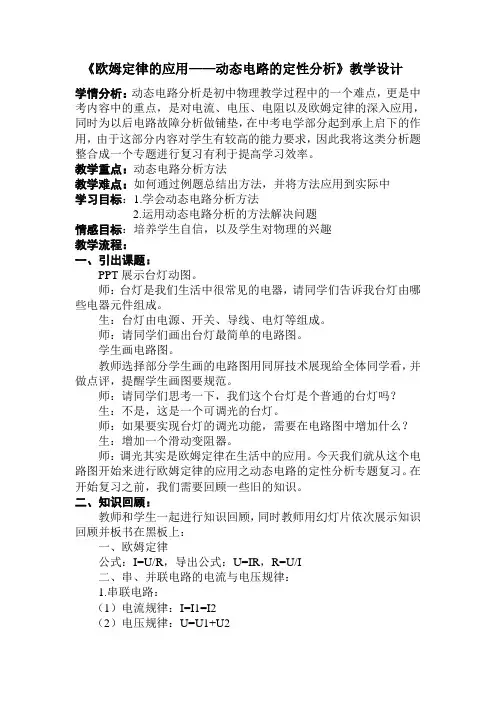

《欧姆定律的应用——动态电路的定性分析》教学设计学情分析：动态电路分析是初中物理教学过程中的一个难点，更是中考内容中的重点，是对电流、电压、电阻以及欧姆定律的深入应用，同时为以后电路故障分析做铺垫，在中考电学部分起到承上启下的作用，由于这部分内容对学生有较高的能力要求，因此我将这类分析题整合成一个专题进行复习有利于提高学习效率。
教学重点：动态电路分析方法教学难点：如何通过例题总结出方法，并将方法应用到实际中学习目标：1.学会动态电路分析方法2.运用动态电路分析的方法解决问题情感目标：培养学生自信，以及学生对物理的兴趣教学流程：一、引出课题：PPT展示台灯动图。
师：台灯是我们生活中很常见的电器，请同学们告诉我台灯由哪些电器元件组成。
生：台灯由电源、开关、导线、电灯等组成。
师：请同学们画出台灯最简单的电路图。
学生画电路图。
教师选择部分学生画的电路图用同屏技术展现给全体同学看，并做点评，提醒学生画图要规范。
师：请同学们思考一下，我们这个台灯是个普通的台灯吗？生：不是，这是一个可调光的台灯。
师：如果要实现台灯的调光功能，需要在电路图中增加什么？生：增加一个滑动变阻器。
师：调光其实是欧姆定律在生活中的应用。
今天我们就从这个电路图开始来进行欧姆定律的应用之动态电路的定性分析专题复习。
在开始复习之前，我们需要回顾一些旧的知识。
二、知识回顾：教师和学生一起进行知识回顾，同时教师用幻灯片依次展示知识回顾并板书在黑板上：一、欧姆定律公式：I=U/R，导出公式：U=IR，R=U/I二、串、并联电路的电流与电压规律：1.串联电路：（1）电流规律：I=I1=I2（2）电压规律：U=U1+U2（3）电阻规律：R=R1+R22.并联电路：（1）电流规律：I=I1+I2（2）电压规律：U=U1=U2三、开始复习师：我们来看这样一道例题：例1、当滑动变阻器滑片向左移动时电压表和电流表的示数如何变化（忽略温度对灯丝电阻的影响）？师：滑动变阻器的滑片滑动会引起电路中哪些物理量的变化？生：引起滑动变阻器的电阻、电流、电压和电灯的电流、电压以及整个电路的电阻、电流的变化。
知识点1、欧姆定律的应用重点笔记；1.关于欧姆定律，下列说法正确的是（）A．导体的电阻越大，通过导体的电流越小B．导体中的电流与导体的电阻成反比1C．导体中的电流与电压成正比D．对同一导体而言，其两端电压增加到原来的3倍，则导体中的电流也增加到原来的3倍2.如图所示的电路中，定值电阻R＝10Ω，滑动变阻器R1从最右端滑到最左端，电流表的示数由0.12A变化到0.6A．求：（1）电源电压；（2）滑动变阻器R1的最大阻值；（3）滑动变阻器R1的滑片在中点时，电流表的示数。
23.如图所示，R2的阻值为10Ω，闭合开关后，电流表A1的示数为0.2A，电流表A的示数为0.3A．求：（1）电源电压（2）R1的阻值4.如图所示把10Ω的电阻R1和15Ω的电阻R2并联起来，闭合开关S后，Array电流表的示数为0.2A求：（1）电源电压。
（2）通过电阻R1的电流。
（3）干路电流。
35.在图所示的电路中，电源电压为6V且保持不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω1A”字样。
闭合开关后，滑片P移到某一位置时，电流表示数为1.6A．求：（1）通过电阻R1的电流I1；（2）滑动变阻器R2连入电路的阻值；（3）要保证仪器安全工作，若电源电压可变，为使电流表A的示数能达到最大3A，求电源电压的取值范围。
4知识点二、动态电路分析重点笔记1.如图是一种自动测定油箱内油面高度的装置 ,R是转动式滑动变阻器,它的金属滑片 P是杠杆的一端。
下列说法正确的是( )A。
电路中 R和 R。
是并联的B。
油量表是由电流表改装而成的C。
油位越高,通过 R的电流越大5D。
油位越低,R两端的电压越小2.小明设计了如图所示电路，电源电压不变，R为定值电阻。
闭合开关S，当滑片P从a移到b的过程中，下列判断正确的是（）A.电压表示数变小，电流表示数变大，灯变亮B．电压表示数变大，电流表示数变大，灯变亮C．电压表示数变小，电流表示数变小，灯变暗D．电压表示数变大，电流表示数变小，灯变暗63.如图所示的电路中，电源两端的电压保持不变。

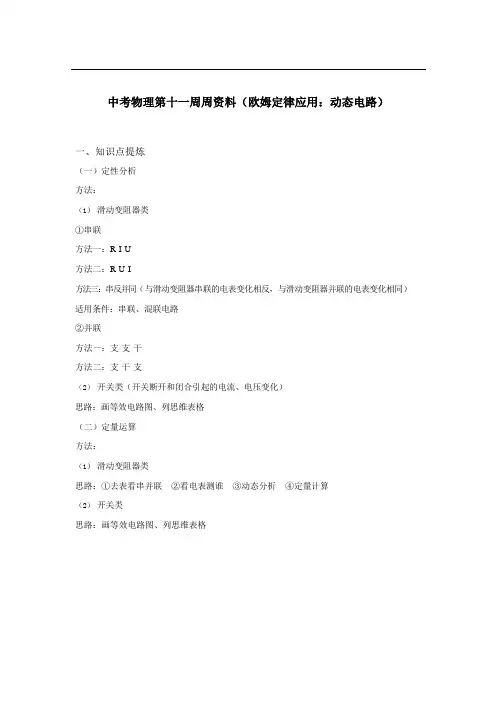

中考物理第十一周周资料（欧姆定律应用：动态电路）一、知识点提炼（一）定性分析方法：（1）滑动变阻器类①串联方法一：R-I-U方法二：R-U-I方法三：串反并同（与滑动变阻器串联的电表变化相反，与滑动变阻器并联的电表变化相同）适用条件：串联、混联电路②并联方法一：支-支-干方法二：支-干-支（2）开关类（开关断开和闭合引起的电流、电压变化）思路：画等效电路图、列思维表格（二）定量运算方法：（1）滑动变阻器类思路：①去表看串并联②看电表测谁③动态分析④定量计算（2）开关类思路：画等效电路图、列思维表格二、精选试题1.如图所示，电源电压保持不变，闭合开关，滑动变阻器的滑片P 向a 端滑动过程中，下列说法正确的是（）A．电流表示数变大，电压表示数变大B．电流表示数变小，电压表示数变大C．电流表示数变大，电压表示数变小D．电流表示数变小，电压表示数变小2.如图所示，电源电压保持一定，闭合开关，当滑动变阻器的滑片向左移动时，则以下判断正确的是（）A．电流表示数变大，电压表示数不变B．电流表示数不变，电压表示数变大C．电流表示数和电压表示数都不变D．电流表示数和电压表示数都变小3.如图所示电路中，电流表、电压表均有一定示数，当把开关S 闭合时，两表示数的变化情况是（）A．电流表示数变大，电压表示数变小B．电流表示数变大，电压表示数变大C．电流表示数变小，电压表示数变小D．电流表示数变小，电压表示数变大4.如图所示的电路，电源电压保持不变，P 为滑动变阻器R 的滑片。
关于该电路，下列说法正确的是（）A．S1 和S2 都闭合，P 向右移动时，电压表示数变小B．S1 和S2 都闭合，P 向右移动时，灯泡变亮C.只闭合S1，P 向左移动时，电压表示数不变D.只闭合S1，P 向左移动时，电流表示数不变5.如何从外部检测植物含水量的变化呢？科学家用条状石墨烯制成的湿敏电阻R x 附着在叶片上，植物含水量变低，R x 变小，电表示数变小；植物含水量变高，R x 变大，电表示数变大，电源电压恒定，R0 为定值电阻，下列电路图中符合要求的是（）A． B．C． D．6.闭合如图所示电路中开关S 后，在滑片P 向右移动的过程中，变大的是（）A.电流表A 的示数B.电压表V2 示数与电流表A 示数的比值C.电压表V1 示数与电压表V2 示数之和D.电压表V1 的示数7.如图所示电路，电源电压恒定，R1=20Ω，R2=10Ω，当S1 闭合，S2、S3 断开时，电流表的示数为0.6A，则（）A.电源电压为12 VB.当S2 闭合，S1、S3 断开时，电流表示数为0.4 AC.当S1、S3 闭合，S2 断开时，电流表示数为0.9 AD.当S1、S2 闭合，S3 断开时，电流表示数为0.2 A8.如图所示电路中，电源电压U=4.5V，且保持不变，电阻R1=4Ω，变阻器R2 的最大阻值为20Ω，电流表的量程为0-0.6A，电压表的量程为0-3V，为了保护电表不被损坏，变阻器接入电路的阻值范围是（）A．3.5Ω─8ΩB．0─8ΩC．2Ω─3.5ΩD．0Ω─3.5Ω中考物理第十一周周资料（欧姆定律应用：动态电路）参考答案与试题解析1.【解答】解：将滑动变阻器的滑片P 向a 端滑动时，接入电路的电阻变小，电路的总电阻变小；根据I=U可知，电路中的电流变大，即电流表的示数变大；根据串联电路总电压等R于各分电压之和可知，电压表的示数变小。
电路动态分析教学设计一、【设计理念】1、本节课设计的是一节研究“电路中物理量随电阻而变化的动态分析”的专题习题课，旨在向学生介绍一种常用的物理分析方法一一动态分析法，并使学生熟练地掌握此方法来分析实际问题。
2、“动态分析法”的应用又与电路中欧姆定律知识点及实际生活中的电学现象相结合，使传授的理论知识与生活实际有机地联系起来，使学生加深印象，深刻理解，并能解决实际问题。
3、探索习题课教学模式，改变以往习题课“枯燥乏味”、“纸上谈兵”、“理论与实际脱节”的局面，改善课堂教学效果，提高课堂教学效率。
4、本节习题课同时体现了“方法教育指导”、“实验观察能力培养”、“理论联系实际”、“科学态度教育”等方面的“后期”课改精神，旨在培养并提高学生学习物理的能力。
二、【教学目标】（一）知识与技能1、复习巩固串并联电路特点，加深对欧姆定律的理解。
2、会分析串并联电路中由于滑动变阻器变化引起的电路中电流表电压表示数变化3、会分析开关的断开或闭合引起电路中电学物理量的变化。
（二）过程与方法在教学过程中让学生学会根据物理规律推理判断及自觉运用“动态分析法”的能力，形成严密的逻辑思维能力，养成良好的解题规范和习惯。
（三）情感态度与价值观在分析电路的过程中，培养学生尊重物理规律、不盲目臆断的科学求知态度。
三、【教学策略】教师讲解两种类型的动态电路分析的例题引出新课，基础比较好的学生讲解典型例题，教师给出类型题的分析方法，学生再用老师教给的分析方法练习，进而达到掌握动态电路两种类型题的目的。
四、【教学重点与难点】1、重点：动态分析法的基本要点及其运用。
2、难点：同一物理变化量的多途径动态分析。
五、【教学活动及设计意图】教学活动1复习电学基本规律和公式1、欧姆定律的内容2、串联电路特点3、并联电路特点设计意图在九年级物理中已经学过，学生应当掌握，再次复习的目的是让学生记忆这三方面的内容，并希望通过这节课的学习能把欧姆定律的内容灵活应用在串联电路特点和并联电路特点中。
专题 动态电路分析 类型一：开关的断开或闭合引起电路中电流、电压以及电阻的变化 . 1 ．串联电路中电键的断开或闭合引起的变化 例 1.如图 1 所示电路，将开关 S 闭合，电流表的示数将 ；电压表的
示数将 . （选填“变大”、“变小“或”不变“）
针对练习： 如图 2 所示电路中，当开关 S 断开时，电阻 R1 和 R2 是 联，
开关 S 闭合后，电压表的示数将 （选填”变大“、”变小“或”不变.“）
2 ．并联电路中电键的断开或闭合引起的变化 例 2.如图 3 所示电路中，灯泡 L1 和 L2 是 联，当开关 S 断开时，电压表
的示数将 ，电流表的示数将 .（选填“变大”、“变
小”或“不变”） 针对练习： 如图 4 所示电路，灯泡 L1 和 L2 是 联，开关 S 断开时，电压
表的示数将 ；电流表的示数 A1 的示数将 ； A 的示数将
（选填“变大”、“变小”或“不变.”）
类型二： 滑动变阻器的 P 的位置的变化引起电路中电流表、 电压表示数的变化 .
1 、串联电路中滑动变阻器的滑片的位置的变化引起电流表、电压表的变化。 例 3.如图 5，是典型的伏安法测电阻的实验电路图，当滑片 P 向右移动时，请
你判断 A 表和 V 表的变化。
A R1 R2
V1
图 1
R1
R2
V 图 2 V L1
L 2
A
图 3 A V L1 L2
A 1
图 4
针对练习： 参考图 6，在伏安法测电阻的实验中，若由于各种原因，电压表改接在滑动变阻器的两端，当滑片 P 向左移动时，请判断 A 表和 V 表的变化。
图 5 图 6
例 5.在如图 7 所示电路中，当闭合电键后，滑动变阻器的滑动片 P 向右移动时 （ ） (A)安培表示数变大，灯变暗。 (B)安培表示数变小，灯变亮。
(C)伏特表示数不变，灯变亮。 (D)伏特表示数不变，灯变暗。
针对练习： 在如图 8 所示电路中，当闭合电键后，滑动变阻器的滑动片 P 向右移动时（ ） ... (A) 伏特表示数变大，灯变暗。 (B)伏特表示数变小，灯变亮。 (C)安培表示数变小， 灯变亮。 (D)安培表示数不变， 灯变暗。
R A 2
A1
R
V
图 7 图 8 图 9
2 、并联电路中滑动变阻器的滑片 P 的位置变化引起电流表电压表示数的变化. 例 6.如图 9 所示，当滑动变阻器的滑片向右移动时电流表 A 的示数 ；A 的示数 ；
1 2
电压表的示数 。（填“变大”、“变小”或“不变”）
例 7．如图所示的电路，电源电压不变，当开关 S 闭合后，移动滑片 P，改变滑动变阻器接入电路 的阻值， 使电压表的示数从 6V 变化到 2V，同时观察到电流表的示数从 0.5A 变化到 1A．定值电阻 R0 阻值和电源电压分别为 （ ）
A． 4 Ω 8V B． 6Ω 12V C． 8Ω 10V D．16Ω 10V
串联分压与并联分流 例 8.有一个小灯泡的电阻是 10 欧，正常工作时电压是 2.4 伏，现将它接在电压为 6 伏的电路中， 使它正常工作，应串联一个 ______欧的电阻 同类： 1.一小灯泡标有“ 2.5V 6Ω”若要把它接到 10V 电路中正常工作， 应怎样 接一个多大阻值的电阻？若把它接入 2A 电路中，应怎样连接一个阻值多大 的电阻？
2.在如图所示的电路中，电阻 R1 的阻值为 10Ω．闭合开关 S，电流表 Al 的示数为 0.3A，电流表 A 的示数为 0.5A．求： （ 1）电源电压； （ 2）电阻 R2 的阻值；
欧姆定律的比值问题 1.如图所示的电路中，电源电压不变，闭合开关 S1 、S2，电压表示数为 U1；接着只断开开关 S2 ，
此 时 电 压 表 示 数 为 U2 ， 若 已 知 U1∶ U2 = 5 ∶3 ， 则 电 阻 R1 和 R2 的 阻 值 之 比 是
（ ） A． 1 ∶2 B． 2∶ 3 C． 3∶ 2 D．5∶ 3
2 ．如图 1 所示电路，电源电压恒定不变。当 S1 闭合、 S2 断开时，电压表的
...
图 1 示数为 3V；当 S1 断开、 S2 闭合时，电压表的示数为 9V ，则 R1∶ R2 为（ ） A、 1∶ 3 B、 3∶ 1 C、 1∶ 2 D、 2∶ 1
3 、图 3 所示的电路中，电源电压不变。当开关 S 闭合时，电流表的示数为 0.8A；开关 S 断开后， 电流表的示数改变了 0.5A，则 R1 与 R2 的阻值之比为（ ） A. 13:5 B. 3:5 C. 5:3 D. 5:13
图 3 4 、在图 4 甲所示电路中，当闭合开关后，两个电压表指针偏转均为图 3 乙所示，则电阻 R1 和 R
2
之比为：（ ） A、 4： 1； B、5： 1；
多开关问题 甲 图 4 乙
1.如图所示电路，电源电压保持不变，电阻 R =5 Ω，R =15 Ω． 1 2
（ 1）若开关 Sl、 S2 都断开时，电流表示数为 0.2A ，则电源电压是 ______V；
（ 2）若开关 Sl、 S2 都闭合时，电流表示数为 2.8A ，则通过电阻 R3 的电阻是 ___Ω． 2.如图，电源电压保持不变，电阻 R3 =10 Ω，当开关 S1、S2 ，都断开时，电流表的示数 0.2A，电压表的示数 4V，当 S1、S2 都闭合时，电流表示数为 0.5A，求：R1、电源电压与 R2 的阻值．
3.如图甲所示电路，滑动变阻器的最大阻值为 R1 =40 Ω，电源电压及
灯 L 的电阻保持不变．当 S1、S2 均闭合且滑片滑到 b 端时，电流表 A1 、A2 的示数分别为如图乙、丙所示；当 S1 、S2 均断开且滑片 P 置于变阻器的中点时，电流表 A1 的示数为 0.4A． 求：（ 1）电源的电压；（ 2）R2 的电阻；（ 3）灯 L 的电阻；
阻值范围的变化问题 ... 1 ．如图，滑片在某两点之间移动时，电流表的变化范围（ 0.15～ 0.4A），电压表的变化范围（ 6～ 9V ），求：（ 1）、 R1 （ 2）、电源电
2.如图所示，电源电压为 6V， R2 =30 Ω，R1 为 0～120Ω的变阻器，求 S
闭合后， P 从中点向左端滑动时，电流表示数的变化范围为 ．
3.标有 “4V 1 W ”的小灯泡和 “20Ω 1A”的滑动变阻器连接在图 8 所示的电路中，电 源电压为 6V ，电流表量程为 “O～ O.6A”，电压表量程为 “0～ 3V”. 为确保电路安全，闭合开关时，
滑动变阻器接入电路的阻值变化范围应控制在什么样的范围内 (不考虑温度对电阻的影响 )？
类型三、电流电压和电阻的关系 1 ．如 图 1 所示路中，电源电压为 6V，电压表示数为 1V， R2=20 Ω ， 电流表的示数为 ___ _A，
R1 的阻值为 __ __Ω 。
2 ．电阻 R1 和 R2 并联在某电源上，且 R1＞R2，以下说法中正确的是 [ ]
A． R1 两端的电压大于 R2 两端的电压 B． R1 中的电流等于 R2 中的电流
C． R1 中的电流大于 R2 中的电 流 D． R1 中的电流小于 R2 中的电流
3.一只电阻两端的电压从 4V 增加到 6V ，通过它的电流将从 0.5A 增加到 ______A，这只电阻的阻值
为 _____Ω．
4.如图所示，当滑动变阻器的滑片 P 从右端滑到左端时，电流表示数的变化
范围是 0.24A ～ 0.45A ，电压表示数的变化范围是 4.8V～ 9V．那么该电源的 电压为 _____V，电阻 R1 的值为 Ω．
5 、电阻 R1 为 18Ω，允许通过的最大电流为 0.4A；电阻 R2 为 12Ω，允许通过的最大电为 0.5A。把 它们串联后，允许接在最大电压为 _____V的电路
6 ．如图所示，当开关 S 闭合，甲、乙两表是电压表时，示数之比 U 甲 ： U 乙
=3 ： 2，当开关 S 断开，甲、乙两表都是电流表时，则两表的示数之比 I 甲：
... I 乙 为 （ ）
A. 2： 1 B. 3： 1 C. 2： 3 D. 1： 3
7 、如图所示 R2 = 6 欧 ，当开关 S 分别与 a、 b 接触时，电压表的示数之比 2:3，则 R1 的阻值是多少？
8.两个电阻，分别标有 “3V、0.5A”和 “6V，0.3A ”字样．将它们串联后接
入电路使用，那么电路中的电流不能超过 A；将它们并联后接入电路使用，那么电路两端的电 压不能超过 V．
专题练习 01 ．在图所示的电路中，电源电压保持不变。闭合电键 S，
当滑动变阻器的滑片 P 向左移动时，电流表 A 的示数将 ，电压表 V 与电压表 V2 示数的差值跟电流表 A 示数的比值 ( 选填“变小”、“不变”或“变)。大”
02 ．在图所示的电路中，电源电压保持不变。当电键 S 由断开到闭合时，
电压表 V 示数将 。闭合电键后，当滑动变阻器滑片 P 向右移
动时，电流表 A 1与电流表 A 示数变化量的比值将 （。 均选填“变
小”、“不变”或“变大”）
03 ．在图所示的电路中，电源电压保持不变，电键 S、 S2
闭合。当电
键 S2 由闭合到断开时， 电流表 A1 的示数将 ，电压表 V 与电
流表 A 示数的比值将 。（均选填“变大”、“不变”或“变小”）
1. （2010 年安徽， 15 题）如图所示电路中，电源电压不变，闭合开关，电路正常工 作。但过了一段时间，小灯泡发生断路，这时() A．电压表示数变大，电流表示数变小 21 世 B．电压表示数变大，电流表示数变大 C．电压表示数变小，电流表示数变大 D．电压表示数变小，电流表示数变小
2. （2010 年山东潍坊， 7 题）如图所示，电源电压保持不变，闭合开关，将滑动变阻器 的滑片向右移动。电表的变化情况是 ()21 ...
V R1 S
A R2 P
A1
