光纤及双绞线施工质量的检测方法光纤和双绞线是通信领域中常用的传输介质,其施工质量直接影响通信系统的性能和稳定性。
为了确保光纤和双绞线施工质量的合格,需要采取一系列的检测方法。
以下将详细介绍几种常用的光纤和双绞线施工质量检测方法。
一、光纤施工质量检测方法:1.光纤长度测量:光纤长度是光纤连接头、连接盒及其他设备之间距离的测量,一般使用光时间域反射仪(OTDR)进行测量。
测量时需要注意光纤的拉紧程度,避免出现折弯或过度拉伸。
2.光缆接头检测:光缆接头是光纤连接的重要部分,其质量直接影响光纤传输信号的质量。
可使用光纤视野检查器(Fiber Scope)对光纤接头进行检查。
主要检查接头的干净度、端面平整度和连接固定性等。
3.光纤连接损耗测试:光纤连接过程中会引入一定的传输损耗,需要通过光功率计和光源进行测试。
测试时将光源连接到光纤的发光端,将光功率计连接到接收端,测量两者之间的连接损耗。
正常情况下,光纤传输损耗应不超过规定的最大值。
4.光纤衰减测试:光纤传输中的衰减是光信号强度随传输距离逐渐减弱的现象,需要通过光功率计和光时间域反射仪(OTDR)进行测试。
测试时,将光源连接到光纤的发光端,将光功率计连接到接收端,测量传输距离上的信号强度,判断光纤传输的衰减情况。
5.光纤光路互连测试:光纤传输过程中的连接存在一定的传输损耗和衰减,需要进行光纤光路互连测试来检测整个光纤光路的性能。
测试时,将光纤光源连接到发送端,将光纤光功率计连接到接收端,测量整个光路的传输性能。
二、双绞线施工质量检测方法:1.线缆布线检查:双绞线布线过程中需要注意线缆的弯曲和拉伸情况。
通过目视检查线缆的布线路径,确保线缆的弯曲半径和拉伸力在允许范围内。
2.双绞线所用材料检查:双绞线由多根绞合在一起的导线组成,尤其需要关注导线的尺寸、材料和电绝缘性能。
需要检查导线的直径、材料和电绝缘质量等是否符合规定的要求。
3.双绞线的电缆阻抗测试:双绞线电缆的阻抗是影响信号传输质量的重要参数,可以通过专用的线缆测试仪进行测试。
光缆线路维护教程--机房内部光缆验收标准
机房内部光缆验收是指对机房内铺设的光缆进行检查和测试,以确保光缆线路的质量和稳定性。
下面是一些光缆验收的标准和步骤:
1. 表面检查:首先对光缆外表进行检查,确保光缆没有明显的物理损伤,如划痕、压扁、裂纹等。
同时检查光缆外护套的标识和编码,防止混淆和误用。
2. 光纤连接头检查:检查光缆连接头的插入情况和连接是否牢固,确保连接头没有松动、脱落或者是歪斜的。
同时,查看连接头的清洁程度,防止光损耗。
3. 光缆的弯曲半径:检查光缆的弯曲半径,确保在允许的范围内。
不同类型的光缆有不同的弯曲半径要求,需要参考制造商的规格要求。
4. 光信号检测:利用光功率计或其他光信号检测设备,对光缆进行光信号的测量和测试。
确保光信号的强度和质量在合理范围内,达到预期的传输性能。
5. 数据传输测试:使用相关的测试仪器对光缆进行数据传输测试,包括衰减和反射等参数的测试。
确保光缆能够稳定地传输数据,并符合规定的传输性能要求。
6. 记录和报告:对光缆的检查和测试结果进行记录,并形成详细的验收报告。
报告中应包括光缆的基本信息、检查和测试的
结果、问题和不合格项的描述,以及建议的修复和改进措施。
机房内部光缆验收标准的执行应遵循相关的国家和地区的标准和规定,同时结合具体的项目需求和实际情况进行操作。
同时,应由专业的技术人员进行验收,并定期进行光缆的维护和检查,确保光缆线路的稳定性和可靠性。

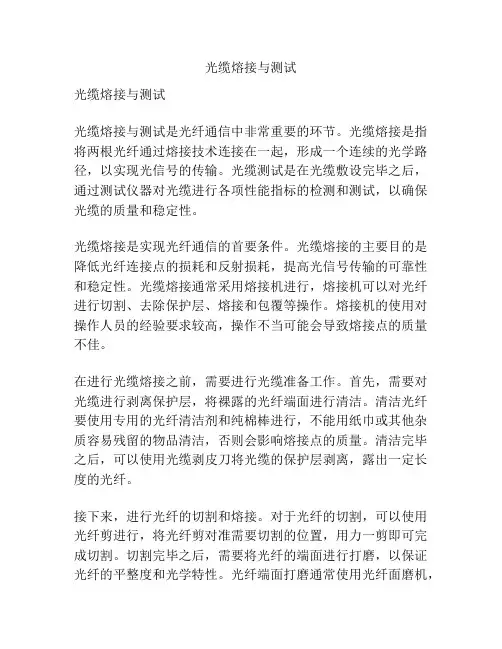

光缆熔接与测试光缆熔接与测试光缆熔接与测试是光纤通信中非常重要的环节。
光缆熔接是指将两根光纤通过熔接技术连接在一起,形成一个连续的光学路径,以实现光信号的传输。
光缆测试是在光缆敷设完毕之后,通过测试仪器对光缆进行各项性能指标的检测和测试,以确保光缆的质量和稳定性。
光缆熔接是实现光纤通信的首要条件。
光缆熔接的主要目的是降低光纤连接点的损耗和反射损耗,提高光信号传输的可靠性和稳定性。
光缆熔接通常采用熔接机进行,熔接机可以对光纤进行切割、去除保护层、熔接和包覆等操作。
熔接机的使用对操作人员的经验要求较高,操作不当可能会导致熔接点的质量不佳。
在进行光缆熔接之前,需要进行光缆准备工作。
首先,需要对光缆进行剥离保护层,将裸露的光纤端面进行清洁。
清洁光纤要使用专用的光纤清洁剂和纯棉棒进行,不能用纸巾或其他杂质容易残留的物品清洁,否则会影响熔接点的质量。
清洁完毕之后,可以使用光缆剥皮刀将光缆的保护层剥离,露出一定长度的光纤。
接下来,进行光纤的切割和熔接。
对于光纤的切割,可以使用光纤剪进行,将光纤剪对准需要切割的位置,用力一剪即可完成切割。
切割完毕之后,需要将光纤的端面进行打磨,以保证光纤的平整度和光学特性。
光纤端面打磨通常使用光纤面磨机,将光纤端面与磨片之间有一定的工装距离,然后打开磨片,对光纤端面进行轻轻的磨削,直至达到平整的效果。
完成端面打磨后,即可进行光缆的熔接。
光缆熔接需要在熔接机上进行,熔接机通常有两个独立的加热区域,分别用于预热和熔接。
首先,将两根需要连接的光纤分别放入熔接机的两个端面夹持器中,使其对准加热区域。
然后,可以先进行预热,预热可以使光纤的温度逐渐升高,以避免熔接时产生温差过大。
预热的时间和温度通常根据不同的光纤类型和熔接机的要求进行设置。
预热完毕后,即可进行光缆的熔接。
熔接机会自动将光纤加热到熔点,然后用力夹持两根光纤使其接触,并且浇在熔接点上一定数量的融化聚合物,使其降低反射损耗。
接着,将熔焊点进行冷却,使其经历完成熔接的过程。

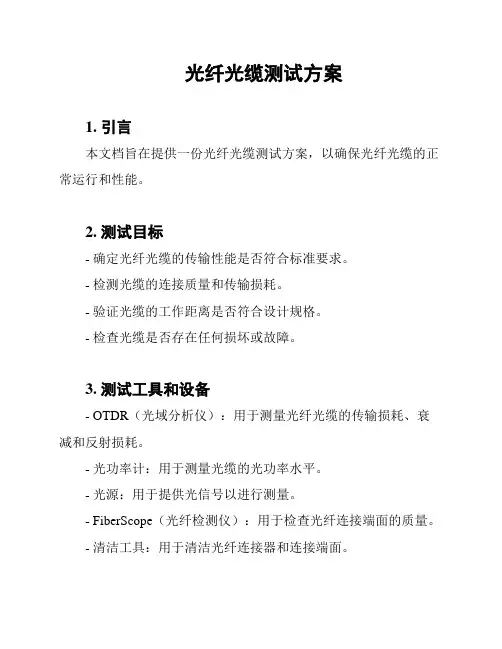

光纤光缆测试方案
1. 引言
本文档旨在提供一份光纤光缆测试方案,以确保光纤光缆的正常运行和性能。
2. 测试目标
- 确定光纤光缆的传输性能是否符合标准要求。
- 检测光缆的连接质量和传输损耗。
- 验证光缆的工作距离是否符合设计规格。
- 检查光缆是否存在任何损坏或故障。
3. 测试工具和设备
- OTDR(光域分析仪):用于测量光纤光缆的传输损耗、衰减和反射损耗。
- 光功率计:用于测量光缆的光功率水平。
- 光源:用于提供光信号以进行测量。
- FiberScope(光纤检测仪):用于检查光纤连接端面的质量。
- 清洁工具:用于清洁光纤连接器和连接端面。
4. 测试步骤
1. 清洁光纤连接器和连接端面,确保光纤连接质量良好。
2. 使用OTDR测量光纤光缆的传输损耗和衰减。
3. 使用光功率计测量光缆的光功率水平,并与标准要求进行比较。
4. 使用FiberScope检查光纤连接端面的质量,确保无污染和损坏。
5. 使用OTDR测量光纤光缆的反射损耗,确保无异常反射。
6. 验证光缆的工作距离是否符合设计规格。
5. 结论
通过进行上述测试步骤,我们可以确认光纤光缆的质量和性能是否符合标准要求。
如发现任何问题或异常,应及时进行故障排除和维修。
请注意,本测试方案仅供参考,具体的测试步骤和参数应根据实际情况进行调整和确认。

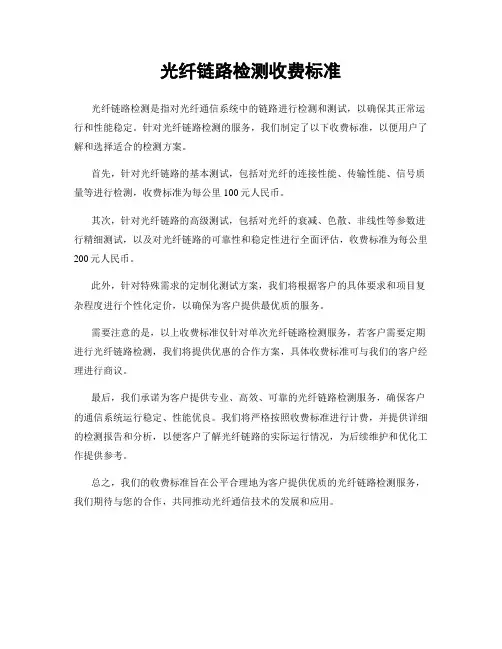

光纤链路检测收费标准
光纤链路检测是指对光纤通信系统中的链路进行检测和测试,以确保其正常运行和性能稳定。
针对光纤链路检测的服务,我们制定了以下收费标准,以便用户了解和选择适合的检测方案。
首先,针对光纤链路的基本测试,包括对光纤的连接性能、传输性能、信号质量等进行检测,收费标准为每公里100元人民币。
其次,针对光纤链路的高级测试,包括对光纤的衰减、色散、非线性等参数进行精细测试,以及对光纤链路的可靠性和稳定性进行全面评估,收费标准为每公里200元人民币。
此外,针对特殊需求的定制化测试方案,我们将根据客户的具体要求和项目复杂程度进行个性化定价,以确保为客户提供最优质的服务。
需要注意的是,以上收费标准仅针对单次光纤链路检测服务,若客户需要定期进行光纤链路检测,我们将提供优惠的合作方案,具体收费标准可与我们的客户经理进行商议。
最后,我们承诺为客户提供专业、高效、可靠的光纤链路检测服务,确保客户的通信系统运行稳定、性能优良。
我们将严格按照收费标准进行计费,并提供详细的检测报告和分析,以便客户了解光纤链路的实际运行情况,为后续维护和优化工作提供参考。
总之,我们的收费标准旨在公平合理地为客户提供优质的光纤链路检测服务,我们期待与您的合作,共同推动光纤通信技术的发展和应用。
光缆施工技术方案要点一、施工前准备在进行光缆施工前,需要进行充分的准备工作。
首先要对光缆线路进行勘测和设计,确定所需光缆的类型、数量和布线路线。
其次要进行光缆的材料采购,包括光缆、光纤连接器、接头盒等。
同时要对施工场地进行评估,确定施工所需的设备和人员。
最后,还需要对施工现场进行安全评估,制定安全操作规程,确保施工过程中不发生意外。
二、光缆引入和安装光缆施工的第一步是引入光缆。
在光缆引入时需要关注以下几个方面。
首先要选择合适的引入路线,避免与其他设备和线缆的干扰。
其次,要保持光缆的整体结构和光纤的完整性,避免光纤的打结和折弯。
在引入光缆的过程中要注意保护光缆和光纤的外护套和护层,避免损坏。
在光缆引入后,需要对光缆进行安装。
根据光缆的不同类型和用途,安装方法也不同。
通常情况下,光缆可以通过墙壁或管道进行布线。
在安装光缆时要注意保持光缆的整体结构,避免过度拉伸或弯曲。
同时还要注意光缆与其他设备和线缆的交叉和干扰,保持光缆的安全和稳定。
三、光纤连接和测试光缆施工的下一步是进行光纤的连接和测试。
在进行光纤连接时需要注意以下几个方面。
首先要使用专业的光纤连接器和工具,确保连接的可靠和稳定。
其次要对连接处进行清洁,保证连接的接触良好。
在进行光纤连接时要注意保持光缆的整体结构和光纤的完整性,避免损坏光纤和连接器。
在光纤连接完成后,需要对连接进行测试。
光纤测试是为了检测光缆的质量和性能,确保光信号的传输质量和可靠性。
常见的光纤测试方法包括光功率测试、衰减测试和时域反射测试等。
在进行光纤测试时要使用专业的光纤测试仪器,并按照测试方法和标准进行操作,确保测试结果的准确和可靠。
四、施工质量控制光缆施工的质量控制是保证施工质量的关键。
在施工过程中要对每个环节进行质量检查和验收。
首先要确保光缆的引入和安装符合设计要求,保证光缆的布线线路和走向正确。
其次要对光纤连接和测试进行质量检查,确保光纤连接的可靠性和光缆的传输性能。
光纤链路检测报告1. 背景介绍光纤链路是现代通信网络中非常重要的组成部分,它负责传输大量的数据和信息。
然而,由于各种原因,光纤链路可能会出现故障或损坏,从而影响通信质量和数据传输速度。
因此,对光纤链路进行定期的检测和维护是必要的。
2. 目的本文旨在介绍一种用于光纤链路检测的有效方法,以提供准确的检测结果和快速的故障定位,从而保证通信网络的稳定性和可靠性。
3. 检测步骤步骤一:准备工作在进行光纤链路检测之前,需要确保所有相关设备和工具都处于正常工作状态,并且具备以下工具和材料: - 光纤光源:用于产生光信号。
- 光纤光功率计:用于测量光信号的强度。
- OTDR(Optical Time Domain Reflectometer):用于测量光纤链路的损耗和反射情况。
- 光纤清洁棒和清洁剂:用于清洁光纤连接器和接头。
- 光纤跳线和连接器:用于连接设备和光纤链路。
步骤二:检查光纤连接检查光纤链路的连接情况是第一步,可以确保连接器和接头之间没有松动或损坏。
使用光纤清洁棒和清洁剂清洁连接器和接头,以确保光信号传输的质量。
步骤三:光纤链路测试使用光纤光源和光纤光功率计进行光纤链路的测试。
将光纤光源连接到链路的一端,然后将光纤光功率计连接到链路的另一端,以测量光信号的强度和损耗。
通过比较测量结果与标准值,可以确定光纤链路是否正常。
步骤四:OTDR测试如果在上一步骤中发现光纤链路存在异常或故障,可以使用OTDR来进一步检测和定位问题。
OTDR可以发送脉冲光信号,并测量反射和散射信号的强度和时间。
通过分析这些信号,可以确定故障点的位置和类型,如光纤的断裂、弯曲或损坏等。
步骤五:故障定位和修复根据OTDR测试的结果,可以确定光纤链路故障的具体位置。
一旦确定了故障点,可以采取相应的措施进行修复,例如更换损坏的光纤、调整光缆的弯曲角度或修复连接器等。
4. 结论光纤链路的检测对于通信网络的正常运行至关重要。
通过按照上述步骤进行光纤链路的检测和维护,可以提高通信网络的稳定性和可靠性,确保数据传输的质量和速度。

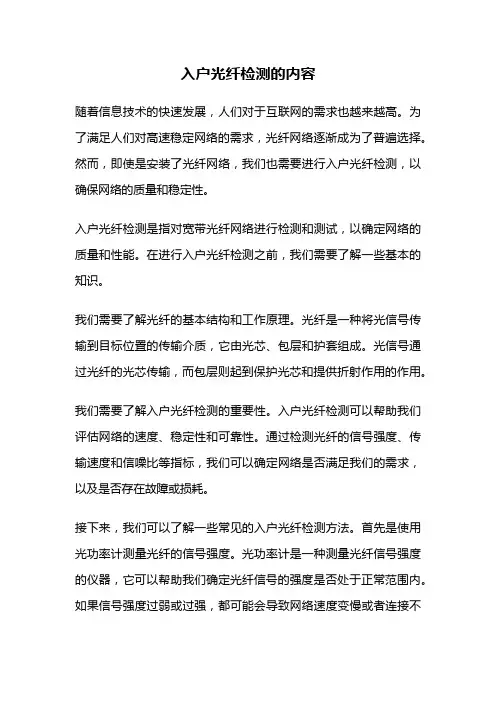

入户光纤检测的内容随着信息技术的快速发展,人们对于互联网的需求也越来越高。
为了满足人们对高速稳定网络的需求,光纤网络逐渐成为了普遍选择。
然而,即使是安装了光纤网络,我们也需要进行入户光纤检测,以确保网络的质量和稳定性。
入户光纤检测是指对宽带光纤网络进行检测和测试,以确定网络的质量和性能。
在进行入户光纤检测之前,我们需要了解一些基本的知识。
我们需要了解光纤的基本结构和工作原理。
光纤是一种将光信号传输到目标位置的传输介质,它由光芯、包层和护套组成。
光信号通过光纤的光芯传输,而包层则起到保护光芯和提供折射作用的作用。
我们需要了解入户光纤检测的重要性。
入户光纤检测可以帮助我们评估网络的速度、稳定性和可靠性。
通过检测光纤的信号强度、传输速度和信噪比等指标,我们可以确定网络是否满足我们的需求,以及是否存在故障或损耗。
接下来,我们可以了解一些常见的入户光纤检测方法。
首先是使用光功率计测量光纤的信号强度。
光功率计是一种测量光纤信号强度的仪器,它可以帮助我们确定光纤信号的强度是否处于正常范围内。
如果信号强度过弱或过强,都可能会导致网络速度变慢或者连接不稳定。
其次是使用光时域反射仪(OTDR)测量光纤的长度和损耗。
OTDR 是一种通过测量光信号的反射和散射来确定光纤长度和损耗的仪器。
通过测量光纤的反射和散射信号,我们可以确定光纤的质量和性能,并找出光纤中的潜在故障点。
还有一种常见的入户光纤检测方法是使用光源和光功率计进行插损测试。
插损测试是指通过测量光纤连接器、跳线和分光器等的损耗来评估光纤网络的性能。
通过插损测试,我们可以确定网络中存在的损耗点,并采取相应措施来优化网络质量。
在进行入户光纤检测时,我们还需要注意一些常见的问题和故障。
例如,光纤连接器的脱落、光纤的折弯、光纤的过度拉伸等都可能会导致光纤信号的损耗和传输问题。
此外,光纤的老化和损坏也可能会影响网络的性能。
为了确保入户光纤检测的准确性和有效性,我们建议请专业的技术人员进行检测和测试。
中国光纤测试标准一、引言随着光纤通信技术的快速发展,光纤测试标准已成为确保光纤通信系统性能和质量的重要依据。
本文将介绍中国光纤测试标准中的几个重要方面,包括光纤衰减检测、光纤连通性检测、光纤污染检测以及光纤故障定位检测。
二、光纤衰减检测光纤衰减是衡量光纤通信系统性能的重要指标之一。
中国光纤测试标准对光纤衰减的测试方法进行了详细规定。
主要测试方法包括插入法、剪断法、背向散射法等。
这些方法分别适用于不同的情况和需求。
在测试过程中,需要对测试设备进行校准,以确保测试结果的准确性和可靠性。
三、光纤连通性检测光纤连通性检测是验证光纤通信链路连接是否正常的关键步骤。
中国光纤测试标准规定了对光纤连通性进行测试的方法。
一种常用的方法是使用光源和光功率计来检测光纤链路的连通性。
首先,将光源连接到光纤的一端,然后将光功率计连接到光纤的另一端。
如果链路连通,则可以在光功率计上看到光信号。
如果链路不连通,则光功率计将显示零或非常低的读数。
四、光纤污染检测光纤污染会对光纤通信系统的性能产生严重影响。
中国光纤测试标准规定了对光纤进行污染检测的方法。
一种常用的方法是使用可视显微镜来观察光纤的表面。
如果光纤表面存在污染,则可以在显微镜下看到杂质或不规则的斑点。
此外,还可以使用一些专门的测试仪器来检测光纤表面的污染程度。
五、光纤故障定位检测在光纤通信系统中,当发生故障时,快速准确地定位故障位置至关重要。
中国光纤测试标准规定了一些用于故障定位的测试方法。
其中一种是时域反射仪(TDR)法,该方法利用在光纤中反射回来的信号来确定故障位置。
通过向光纤发送脉冲信号并测量返回的信号时间,可以计算出故障位置的距离。
另一种常用方法是光时域反射仪(OTDR)法,它利用光的背向散射来检测故障。
通过测量背向散射光的强度和时间,可以确定故障的位置和类型。
六、总结中国光纤测试标准为确保光纤通信系统的性能和质量提供了重要的指导和依据。
通过对光纤衰减、连通性、污染以及故障定位的检测,可以全面评估和提升光纤通信系统的性能。
光纤测试标准光纤测试是指对光纤通信系统中的光纤、连接器、接头等部件进行测试和检测,以保证系统的正常运行和性能稳定。
光纤测试标准是指对光纤测试过程中所需遵循的规范和标准,以确保测试结果的准确性和可靠性。
本文将介绍光纤测试标准的相关内容,以帮助读者更好地了解光纤测试的要点和注意事项。
一、光纤测试标准的分类。
光纤测试标准主要包括光纤的物理参数测试、光纤连接器和接头的测试、光纤传输性能测试等内容。
在实际的光纤测试过程中,需要根据具体的测试对象和测试要求来选择相应的测试标准,以确保测试结果的准确性和可靠性。
二、光纤测试标准的要求。
1. 光纤的物理参数测试要求。
对光纤的物理参数进行测试时,需要遵循相关的国际或行业标准,如国际电工委员会(IEC)发布的光纤测试标准。
在测试过程中,需要使用专业的光纤测试仪器和设备,确保测试结果的准确性和可靠性。
2. 光纤连接器和接头的测试要求。
光纤连接器和接头是光纤通信系统中非常关键的部件,其质量和性能直接影响整个系统的稳定性和可靠性。
在进行连接器和接头的测试时,需要遵循相关的国际或行业标准,如国际电信联盟(ITU)发布的光纤连接器测试标准。
测试过程中需要注意连接器和接头的几何参数、插入损耗、回波损耗等指标的测试和评估。
3. 光纤传输性能测试要求。
光纤传输性能是衡量光纤通信系统性能优劣的重要指标之一。
在进行光纤传输性能测试时,需要遵循相关的国际或行业标准,如国际电信联盟(ITU)发布的光纤传输性能测试标准。
测试过程中需要注意光纤的衰减、色散、非线性等性能指标的测试和评估。
三、光纤测试标准的应用。
光纤测试标准的应用范围非常广泛,涉及到光纤通信系统的建设、维护和运营等方面。
在光纤通信系统的建设阶段,需要对光纤的物理参数进行测试,以保证光纤的质量和性能符合要求。
在系统的维护和运营阶段,需要对光纤连接器和接头进行定期测试,以确保系统的稳定性和可靠性。
同时,还需要对光纤的传输性能进行定期测试,以保证系统的传输质量和性能稳定。
光纤测试方法光纤测试是指对光纤通信系统中的光纤、连接器、光源、接收机等进行性能检测的过程。
光纤测试的准确性和全面性直接影响到光通信系统的正常运行和性能指标的实现。
因此,掌握正确的光纤测试方法对于保障光通信系统的稳定性和可靠性至关重要。
一、光纤测试的基本原理。
光纤测试的基本原理是利用光纤的透射、反射、散射等特性,通过测试仪器对光信号进行检测和分析,从而确定光纤传输过程中的损耗、衰减、色散等参数。
常见的光纤测试仪器包括光功率计、光时域反射仪、光谱分析仪等。
通过这些仪器,可以对光纤的传输损耗、连接器的插损、光纤的色散等参数进行准确测量和分析。
二、光纤测试的常用方法。
1. 光功率测试。
光功率测试是光纤测试中最基本的测试方法之一。
通过光功率计可以测量光源发出的光功率和接收器接收到的光功率,从而计算出光纤传输过程中的损耗。
光功率测试的结果直接影响到光通信系统的传输距离和信号质量。
2. OTDR测试。
OTDR(Optical Time Domain Reflectometer)是一种用于测量光纤长度、损耗、连接器和光纤末端等参数的测试仪器。
通过发射脉冲光信号,利用光的散射和反射原理,可以对光纤的各种参数进行全面测试和分析。
OTDR测试结果直观、准确,是光纤测试中常用的方法之一。
3. 光谱分析测试。
光谱分析测试是通过光谱分析仪对光信号的波长、频率、强度等参数进行测试和分析。
通过光谱分析测试,可以全面了解光信号的频谱特性,从而判断光纤传输过程中的色散、非线性失真等问题。
4. 光衰减测试。
光衰减测试是通过光功率计或光谱分析仪对光信号在光纤传输过程中的衰减情况进行测试和分析。
光衰减测试结果直接影响到光通信系统的传输质量和稳定性。
三、光纤测试的注意事项。
1. 测试前应对测试仪器进行正确的校准和调试,保证测试结果的准确性和可靠性。
2. 在进行光纤测试时,应注意保护好光纤末端,避免光纤受到外界污染和损坏。
3. 对于不同类型的光纤,应选择适合的测试方法和仪器,以确保测试结果的准确性。
光纤通信实验的正确操作流程光纤通信是一种高速、稳定的数据传输方式,主要利用光信号在光纤中的传播来传输信息。
在进行光纤通信实验时,正确的操作流程是非常重要的,它不仅有助于实验的顺利进行,还能确保实验结果的准确性。
下面,我们将介绍一种正确的光纤通信实验操作流程,以帮助读者更好地掌握这一技术。
一、准备工作在开始实验之前,必须做好充分的准备工作。
首先,检查所需的实验设备和材料是否齐全。
通常,光纤通信实验需要激光器、光纤、透镜、示波器等设备,光纤尽量选择无损耗、低损耗的优质产品。
其次,确保实验环境符合要求,保持实验室的整洁和安静,避免干扰信号的出现。
最后,做好个人防护工作,佩戴适合的护目镜和手套,确保操作的安全性。
二、搭建实验平台搭建实验平台是光纤通信实验的重要一步。
首先,将激光器与光纤连接,确保光信号能够通过光纤传输。
在连接过程中,要小心轻放,避免损坏设备。
使用透镜调整光束的方向和聚焦,以便能够将光信号尽量聚焦在光纤的入口处。
接下来,将另一根光纤连接到示波器上,用于检测光信号的强度和稳定性。
同时,确保示波器的设置正确,能够准确地显示和记录光信号的波形和参数。
三、进行信号传输实验在搭建好实验平台之后,可以开始进行信号传输实验了。
首先,调整激光器的功率和频率,使其适应所需的传输要求。
然后,向光纤中输入所需的信号,例如数字信号或模拟信号。
在输入信号之前,要确保信号源的信号质量良好,以免影响实验结果。
同时,还需要注意选择适当的调制方式,以便在光纤中传输信号时减小信号衰减和噪声。
四、记录和分析实验结果在信号传输过程中,要及时记录和分析实验结果。
通过示波器可以监测和记录光信号的波形和强度变化。
同时,可以通过对数据的处理和分析,计算出信号的传输距离、损耗和传输速率等参数。
这些数据将有助于评估光纤通信系统的性能和稳定性。
在记录和分析实验结果时,要注意记录的准确性和细致程度,以便更好地理解和解释实验结果。
五、实验注意事项进行光纤通信实验时,还需要注意以下几点。
光纤测试标准光纤测试是指对光纤通信系统中的光纤进行测试和评估,以保证系统的正常运行和性能稳定。
光纤测试标准是对光纤测试过程中的各项指标和要求进行规范和统一,以便于不同厂家和用户之间进行交流和比较。
本文将介绍光纤测试标准的相关内容,包括测试项目、测试方法和测试要求等。
一、测试项目。
光纤测试标准中的测试项目包括但不限于以下几个方面:1. 光纤衰减测试,衡量光信号在光纤中传输过程中的衰减程度,通常使用光功率计进行测试。
2. 光纤连接损耗测试,测试光纤连接头的插入损耗和回波损耗,评估连接质量和性能。
3. 光纤折射率测试,测量光纤的折射率,判断光信号在光纤中的传输性能。
4. 光纤色散测试,评估光纤中信号传输的色散情况,判断传输性能和带宽特性。
5. 光纤端面质量测试,检测光纤端面的光滑度和清洁度,评估连接质量和性能。
二、测试方法。
针对以上测试项目,光纤测试标准中规定了相应的测试方法和步骤,以确保测试结果的准确性和可比性。
常用的测试方法包括:1. 直接测量法,通过直接连接测试仪器和被测光纤,进行实时测量和记录。
2. 反射法,利用反射原理进行测试,适用于光纤连接损耗和端面质量测试。
3. 比较法,将被测光纤与标准光纤进行比较,评估其性能和质量。
4. 数字化测试法,利用数字化测试仪器进行测试,提高测试效率和准确性。
三、测试要求。
光纤测试标准对测试过程中的各项要求进行了详细规定,以确保测试结果的真实可靠性。
主要包括以下几个方面:1. 测试环境要求,测试环境应保持干净、安静、无干扰的状态,以确保测试结果的准确性。
2. 测试仪器要求,测试仪器应符合相关标准和规定,且经过校准和检定,保证测试结果的可靠性和准确性。
3. 测试人员要求,测试人员应具备相关的专业知识和技能,能够熟练操作测试仪器和进行测试过程。
4. 测试报告要求,测试结果应及时记录和整理成测试报告,报告内容应真实、准确、完整。
总结。
光纤测试标准的制定和执行,对于保证光纤通信系统的正常运行和性能稳定具有重要意义。
光纤测试仪原理
光纤测试仪是一种用于测量和检测光纤连接质量的仪器。
它基于光学原理和光纤传输的特性来工作。
光纤测试仪主要包括以下几个方面的原理:
1. 光源原理:光纤测试仪通常使用的光源多为激光源或LED
光源。
光源会发出一束光信号,经过光纤传输后,优质的光纤会将光信号高效传输,而质量较差的光纤可能会导致信号损耗和衰减。
通过比较发出信号的强度和接收到信号的强度,可以评估光纤质量的好坏。
2. 接收机原理:光纤测试仪的接收机用于接收经过光纤传输的信号。
接收机收集到的信号通常会通过光电转换器转变为电信号,然后通过电子电路进行放大和处理。
接收机的灵敏度和动态范围对于精确测量和检测光纤连接至关重要。
3. 光纤衰减原理:光纤传输中的光信号会随着传输距离的增加而发生衰减。
光纤测试仪可以利用功率计测量出信号在光纤中的衰减量。
根据衰减的程度,可以评估光纤是否符合质量标准。
4. 光纤反射原理:光纤连接时可能会产生反射现象,这会对传输质量产生不利影响。
光纤测试仪可以通过测量反射光的强度来判断连接是否存在问题。
通常会使用反射衰减计来衡量反射的强度,以评估光纤连接的可靠性。
总之,光纤测试仪的工作原理是利用光学传输和光信号的特性
来测量和评估光纤连接的质量。
通过测量光信号的强度、衰减和反射等参数,可以判断光纤是否符合质量标准,并找出可能存在的问题。
一、外观检验:二、组装性能:2.1插芯:突出长度正常,弹性良好,有明显倒角,表面无任何脏污、缺陷及其他不良.2。
2散件:各散件与适配器之间配合良好,无松脱现象,机械性能良好,有良好的活动性,表面无任何脏污、缺陷、破损、裂痕,颜色与产品要求相符,同批次产品无色差。
2.3压接:对光缆外皮及凯夫拉线的压接固定要牢固,压接金属件具有规则的压痕,无破损、弯曲,挤压光缆等不良。
三、端面标准:根据附录1《光纤连接器端面检验规范》检验。
四、插损、回损技术标准:五、端面几何形状(3D)标准:六、合格品标识:合格产品标识包括:出厂编号(每个产品对应唯一的出厂编号,由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选)、环保标识(根据客户要求可选)、插/回损测试数据等。
七、产品包装:7.1产品基本包装是:将光纤连接器盘绕成15—18cm直径的圈,连接头两端用扎带固定于线圈的对称中部,根据产品的不同型号扎紧方式有“8”和“1”字型扎法,以不松脱为原则,不能在光缆上勒出痕迹,0.9光缆使用蛇形管绑扎。
特殊型号产品可根据相应《包装作业指导书》进行操作。
将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口,并将包装袋中的空气尽量排除但不能将连接器挤压变形.7。
2基本包装完成后以整数为单位装入包装箱内,包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开,特殊型号产品可根据相应《包装作业指导书》进行操作。
包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。
八、各零部件技术标准:8.1插芯:8.1.1产品符合以下标准:YDT 1198-2002 《光纤活动连接器插针体技术要求》Telcordia GR—326—CORE 8。
1.2详细技术要求见附录2《常规插芯技术标准》。
8.2光纤/光缆:8。
2.1产品符合以下标准:YDT 1258。
光缆检测报告一、检测目的。
本次光缆检测旨在对已铺设的光缆进行全面的检测和评估,以确保其正常运行和稳定性,为后续网络通信提供可靠的支持。
二、检测范围。
本次检测范围涵盖了光缆的整体布线情况、连接器的接插情况、光纤的传输质量等多个方面,以全面了解光缆系统的运行状态。
三、检测方法。
1. 光缆布线情况,通过对光缆的布线路径进行实地查看和测量,确认其铺设情况是否符合要求。
2. 连接器的接插情况,使用光纤测试仪对连接器进行反射损耗和插损测试,评估连接器的接插质量。
3. 光纤传输质量,采用 OTDR(光时域反射仪)对光纤进行反射和衰减测试,分析光纤的传输性能和质量。
四、检测结果。
1. 光缆布线情况,经过检测,光缆布线路径清晰、整齐,没有出现明显的挤压、折弯或损坏情况,符合布线标准要求。
2. 连接器的接插情况,连接器的插损和反射损耗均在合理范围内,连接质量良好,没有出现异常情况。
3. 光纤传输质量,经过 OTDR 测试,光纤传输质量良好,衰减值在正常范围内,没有出现明显的故障点或损坏情况。
五、问题分析。
在本次检测中,未发现光缆系统存在明显的质量问题或故障情况,整体运行状态良好,符合正常使用要求。
六、改进建议。
基于本次检测结果,建议定期对光缆系统进行检测和维护,以确保其长期稳定运行。
同时,加强对光缆系统的保护和管理,避免外部因素对光缆造成损坏或影响。
七、总结。
本次光缆检测结果表明,光缆系统的运行状态良好,传输质量稳定可靠。
通过定期检测和维护,可以有效保障光缆系统的正常运行,为网络通信提供稳定的支持。
上海光通信检测员具体工作内容一、工作概述光通信检测员是一种专门负责检测光通信设备和网络质量的技术人员。
他们需要熟悉光通信原理和设备,具备一定的测试和故障排除能力,以确保光通信网络的正常运行和良好的服务质量。
二、光通信设备检测1. 光纤连接检测:检测光纤连接的质量,包括连接的物理状态、损耗和反射等。
2. 光功率检测:使用光功率计测量光信号的功率水平,判断光信号是否在正常范围内。
3. 光时域反射检测:通过光时域反射仪检测光纤连接点的反射情况,排除反射引起的光信号干扰。
4. 光波长检测:使用光谱仪或光波长仪检测光信号的波长,确保光信号的波长符合要求。
5. 光衰耗检测:使用光功率计和光衰耗测试仪检测光信号在传输过程中的衰耗情况,判断光纤链路的质量。
三、光通信网络检测1. 网络结构检测:检查光通信网络的拓扑结构和连接方式,确保网络的布线和连接正确无误。
2. 信号调制检测:使用光功率计和光频谱仪等设备检测光信号的调制方式,判断信号的调制质量和稳定性。
3. 信号传输检测:使用光时域反射仪和光衰耗测试仪等设备检测光信号在传输过程中的损耗和衰减情况,判断信号传输的可靠性和稳定性。
4. 网络容量检测:通过测试光通信网络的带宽和吞吐量,评估网络的容量是否满足需求。
5. 故障排除:当光通信网络出现故障时,光通信检测员需要使用各种测试设备和技术手段,进行故障诊断和排除。
四、测试报告和数据分析光通信检测员需要根据检测结果生成详细的测试报告,包括测试的设备、测试的参数、测试的结果等。
同时,他们还需要对测试数据进行分析,找出潜在问题和改进措施,以提高光通信网络的性能和可靠性。
五、工作技能要求1. 具备良好的光通信知识和理论基础,熟悉光纤、光器件和光传输原理。
2. 熟悉光通信设备和测试仪器的使用方法,能够熟练操作光功率计、光谱仪、光时域反射仪等设备。
3. 具备一定的网络知识和故障排除能力,能够快速诊断和解决光通信网络故障。
4. 具备良好的数据分析和报告撰写能力,能够准确地记录和分析测试数据,撰写清晰、准确的测试报告。
光纤连接和检测
光缆的连接:
方法主要有永久性连接、应急连接、活动连接。
1.永久性光纤连接(又叫热熔):
这种连接是用放电的方法将连根光纤的连接点熔化并连接在一起。
一般用在长途接续、永久或半永久固定连接。
其主要特点是连接衰减在所有的连接方法中最低,典型值为0.01~0.03dB/点。
但连接时,需要专用设备(熔接机)和专业人员进行操作,而且连接点也需要专用容器保护起来。
2.应急连接(又叫)冷熔:
应急连接主要是用机械和化学的方法,将两根光纤固定并粘接在一起。
这种方法的主要特点是连接迅速可靠,连接典型衰减为0.1~0.3dB/点。
但连接点长期使用会不稳定,衰减也会大幅度增加,所以只能短时间内应急用。
3.活动连接:
活动连接是利用各种光纤连接器件(插头和插座),将站点与站点或站点与光缆连接起来的一种方法。
这种方法灵活、简单、方便、可靠,多用在建筑物内的计算机网络布线中。
其典型衰减为1dB/接头。
光纤检测:
光纤检测的主要目的是保证系统连接的质量,减少故障因素以及故障时找出光纤的故障点。
检测方法很多,主要分为人工简易测量和精密仪器测量。
1.人工简易测量:
这种方法一般用于快速检测光纤的通断和施工时用来分辨所做的光纤。
它是用一个简易光源从光纤的一端打入可见光,从另一端观察哪一根发光来实现。
这种方法虽然简便,但它不能定量测量光纤的衰减和光纤的断点。
2.精密仪器测量:
使用光功率计或光时域反射图示仪(OTDR)对光纤进行定量测量,可测出光纤的衰减和接头的衰减,甚至可测出光纤的断点位置。
这种测量可用来定量分析光纤网络出现故障的原因和对光纤网络产品进行评价。
光纤的应用及系统设计
一、光纤的应用:
人类社会现在已发展到了信息社会,声音、图象和数据等信息的交流量非常大。
以前的通讯手段已经不能满足现在的要求,而光纤通讯以其信息容量大、保密性好、重量轻体积小、无中继段距离长等优点得到广泛应用。
其应用领域遍及通讯、交通、工业、医疗、教育、航空航天和计算机等行业,并正在向更广更深的层次发展。
光及光纤的应用正给人类的生活带来深刻的影响与变革。
二、光纤网络系统设计:
光纤系统的设计一般遵循以下步骤:
1.首先弄清所要设计的是什么样的网络,其现状如何,为什么要用光纤。
2.根据实际情况选择合适是光纤网络设备、光缆、跳线及连接用的其它物品。
选用时应以可用为基础,然后再依据性能、价格、服务、产地和品牌来确定。
3.按客户的要求和网络类型确定线路的路由,并绘制布线图。
4.路线较长时则需要核算系统的衰减余量,核算可按下面公式进行:
衰减余量=发射光功率-接受灵敏度-线路衰减-连接衰减(dB)其中线路衰减=光缆长度×单位衰减;
单位衰减与光纤质量有很大关系,一般单模为0.4~0.5dB/km;多模为
2~4dB/km。
连接衰减包括熔接衰减接头衰减,熔接衰减与熔接手段和人员的素质有关,一般热熔为0.01~0.3dB/点;冷熔0.1~0.3dB/点;接头衰减与接头的质量有很大关系,一般为1dB/点。
系统衰减余量一般不少于4dB。
5.核算不合格时,应视情况修改设计,然后再核算。
这种情况有时可能会反复几次。
三、设计实例:
1.某校园网的改造:
根据其情况,在已有细缆网的一边使用一台三口中继器(双绞线-光纤-细缆),另一边使用一台带光纤主干的双绞线HUB。
中间用架空或地埋匀可的束管式4
芯室外多模光缆再经过熔接为带ST头的室内跳线(因设备的光纤接口为ST型)。
衰减核算:(一般多模设备在2km范围内不用核算,这里只做个例子)
发射功率:-16dBm
接收灵敏度:-29.5dBm
线路衰减:1.5km×3.5dB/km=5.25dB
连接衰减:接头2个衰减为:2点×1dB/点=2dB
熔接两个点为:2点×0.07dB/点=0.14dB
衰减余量=-16dBm-(-29.5dBm)-5.25dB-0.14dB-2dB=6.11(dB)经过上面的计算,可以看出系统容量大于4dB,以上选择可以满足要求。
