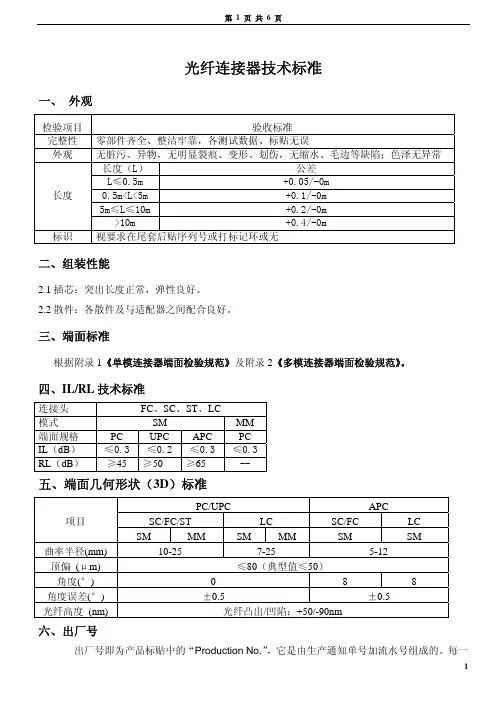

光纤连接器产品标准

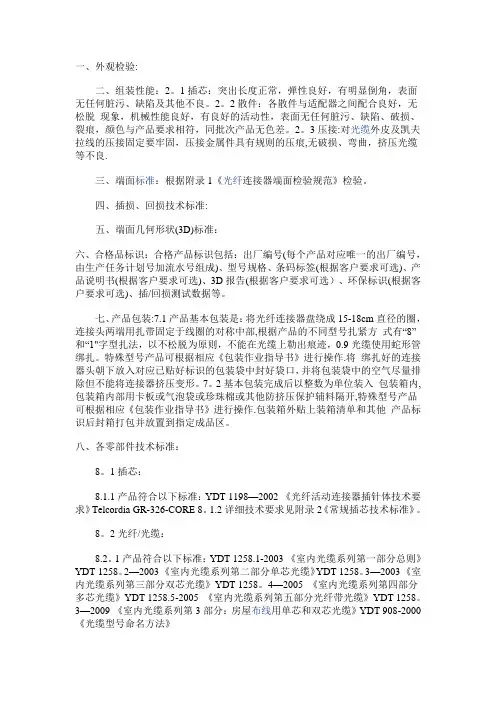

一、外观检验:二、组装性能：2。

1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。

2。

2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。

2。

3压接:对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕,无破损、弯曲，挤压光缆等不良.三、端面标准：根据附录1《光纤连接器端面检验规范》检验。

四、插损、回损技术标准:五、端面几何形状(3D)标准：六、合格品标识：合格产品标识包括：出厂编号(每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选）、环保标识(根据客户要求可选)、插/回损测试数据等。

七、产品包装:7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部,根据产品的不同型号扎紧方式有“8”和“1"字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。

特殊型号产品可根据相应《包装作业指导书》进行操作.将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。

7。

2基本包装完成后以整数为单位装入包装箱内,包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开,特殊型号产品可根据相应《包装作业指导书》进行操作.包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。

八、各零部件技术标准：8。

1插芯：8.1.1产品符合以下标准：YDT 1198—2002 《光纤活动连接器插针体技术要求》Telcordia GR-326-CORE 8。

1.2详细技术要求见附录2《常规插芯技术标准》。

8。

2光纤/光缆：8.2。

1产品符合以下标准：YDT 1258.1-2003 《室内光缆系列第一部分总则》YDT 1258。

光纤检验标准光纤连接器作为一种重要的光纤通信部件，其质量与性能直接影响到整个通信系统的稳定性和可靠性。

因此，对光纤连接器进行严格的检验标准至关重要。

本文将对光纤检验标准进行详细介绍，以保证光纤连接器的性能和质量。

一、光纤连接器完整性检验标准完整性检验主要确保光纤连接器的各个零部件齐全，与相应的设计、制造要求一致，加工质量符合相关技术文件要求。

此外，测试数据、标贴、条码等也应无误。

二、光纤连接器外观检验标准1.各个部件平滑、洁净、无脏污及毛刺，无伤痕和裂痕，颜色鲜亮、一致性好。

2.各零部件组合严密、平整，连接头与适配器的插入和拔出平顺、轻巧，卡子有力、弹性好、插拔正常。

3.光缆外观平滑光亮，无杂质，无破损，印字清晰，颜色与产品要求相符。

三、光纤连接器性能检验标准1.插损：光纤连接器的插入损耗应符合相关技术标准，确保信号传输的稳定性。

2.回损：光纤连接器的回损应符合相关技术标准，保证信号的反射性能。

四、光纤连接器组装性能检验标准1.插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。

2.散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。

3.压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。

五、光纤连接器端面检验标准根据附录1《光纤连接器端面检验规范》进行检验，确保光纤连接器端面的质量和性能。

六、光纤连接器包装检验标准包装盒上应具备：产品名称、型号、生产批次、生产日期、公司注册商标、执行标准号、环保标识、产品说明书等。

包装要完整，不能有破损、挤压、变形、脏污等外观不良。

总之，光纤连接器的检验标准涵盖了完整性、外观、性能、组装性能、端面和包装等方面。

只有通过严格的检验，才能确保光纤连接器的质量和性能，为光纤通信系统提供稳定的保障。

在实际生产过程中，企业应根据这些检验标准进行生产，以满足市场需求和客户要求。

光纤活动连接器技术及指标要求一、引言光纤活动连接器，俗称活接头，国际电信联盟（ITU）建议将其定义为“用以稳定地，但并不是永久地连接两根或多根光纤的无源组件”。

主要用于实现系统中设备间、设备与仪表间、设备与光纤间以及光纤与光纤间的非永久性固定连接，是光纤通信系统中不可缺少的无源器件。

正是由于连接器的使用，使得光通道间的可拆式连接成为可能，从而为光纤提供了测试入口，方便了光系统的调测与维护；又为网路管理提供了媒介，使光系统的转接调度更加灵活。

由于光纤活动连接器在光纤通信系统中具有如此重要的作用，因此各国的厂家对此投入了大量的人力、物力，进行了积极和深入的研究，研制开发出了多种光纤活动连接器，现已广泛地应用于各类光纤通信系统中。

二、光纤活动连接器的一般特征大多数的光纤活动连接器是由三个部分组成的：两个配合插头和一个耦合管。

两个插头装进两根光纤尾端；耦合管起对准套管的作用。

另外，耦合管多配有金属或非金属法兰，以便于连接器的安装固定。

光纤活动连接器的对准方式有两种：用精密组件对准和主动对准。

高精密组件对准方式是最常用的方式，这种方法是将光纤穿入并固定在插头的支撑套管中，将对接端口进行打磨或抛光处理后，在套筒耦合管中实现对准。

插头的支撑套管采用不锈钢、镶嵌玻璃或陶瓷的不锈钢、陶瓷套管、铸模玻璃纤维塑料等材料制作。

插头的对接端进行研磨处理，另一端通常采用弯曲限制构件来支撑光纤或光纤软线以释放应力。

耦合对准用的套筒一般是由陶瓷、玻璃纤维增强塑料（FRP）或金属等材料制成的两半合成的、紧固的圆筒形构件做成的。

为使光纤对得准，这种类型的连接器对插头和套筒耦合组件的加工精度要求很高，需采用超高精密铸模或机械加工工艺制作。

这一类光纤活动连接器的介入损耗在（0.18～3.0）dB范围内。

主动对准连接器对组件的精度要求较低，可按低成本的普通工艺制造。

但在装配时需采用光学仪表（显微镜、可见光源等）辅助调节，以对准纤芯。

为获得较低的插入损耗和较高的回波损耗，还需使用折射率匹配材料。

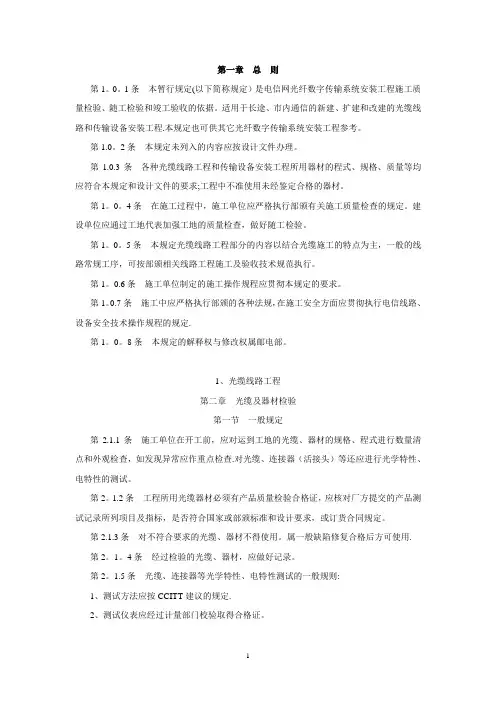

第一章总则第1。

0。

1条本暂行规定(以下简称规定）是电信网光纤数字传输系统安装工程施工质量检验、随工检验和竣工验收的依据。

适用于长途、市内通信的新建、扩建和改建的光缆线路和传输设备安装工程.本规定也可供其它光纤数字传输系统安装工程参考。

第1.0。

2条本规定未列入的内容应按设计文件办理。

第1.0.3条各种光缆线路工程和传输设备安装工程所用器材的程式、规格、质量等均应符合本规定和设计文件的要求;工程中不准使用未经鉴定合格的器材。

第1。

0。

4条在施工过程中，施工单位应严格执行部颁有关施工质量检查的规定。

建设单位应通过工地代表加强工地的质量检查，做好随工检验。

第1。

0。

5条本规定光缆线路工程部分的内容以结合光缆施工的特点为主，一般的线路常规工序，可按部颁相关线路工程施工及验收技术规范执行。

第1。

0.6条施工单位制定的施工操作规程应贯彻本规定的要求。

第1。

0.7条施工中应严格执行部颁的各种法规，在施工安全方面应贯彻执行电信线路、设备安全技术操作规程的规定.第1。

0。

8条本规定的解释权与修改权属邮电部。

1、光缆线路工程第二章光缆及器材检验第一节一般规定第2.1.1条施工单位在开工前，应对运到工地的光缆、器材的规格、程式进行数量清点和外观检查，如发现异常应作重点检查.对光缆、连接器（活接头）等还应进行光学特性、电特性的测试。

第2。

1.2条工程所用光缆器材必须有产品质量检验合格证，应核对厂方提交的产品测试记录所列项目及指标，是否符合国家或部颁标准和设计要求，或订货合同规定。

第2.1.3条对不符合要求的光缆、器材不得使用。

属一般缺陷修复合格后方可使用.第2。

1。

4条经过检验的光缆、器材，应做好记录。

第2。

1.5条光缆、连接器等光学特性、电特性测试的一般规则:1、测试方法应按CCITT建议的规定.2、测试仪表应经过计量部门校验取得合格证。

第二节光缆单盘检验第2.2。

1条核对单盘光缆的规格、程式和制造长度应符合订货合同规定或设计要求。

共为通信（光纤快速连接器）
光纤快速连接器介绍
用于0.25mm/0.9mm/2.0mm/3.0mm/皮线光缆。

不但可以轻松实现光纤成端入面板盒，而且可以直接接入ONU，双芯皮缆接续成双端，室外光缆入别墅等，全面覆盖FTTX光纤到户各种要求；另外在机房现场定长制作跳纤，大幅度提高机房使用效率，降低机房故障隐患。

快速接续连接器插人损耗小于0.3 dB，是同类产品中损耗最小的；在线抗拉力大于20N，在客户非正常受力布线或意外受拉时，均不影响使用，而且最大抗拉力大于50N；产品内无接续点和匹配液，大大降低入户损耗，提高使用寿命；无需日常维护，在进水、灰尘带入污染时，用户可自行清洗接头表面，无需工程人员上门服务，大大降低了后期使用成本；施工中。

.目录1.应用围‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12.FC系列跳线‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.1 材质‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.2 规格、尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥1 2.3 性能指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥9 2.4 实验容‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥102.5 产品图片‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥123.FC一体式适配器‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥ 12 3.1 材质‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥12 3.2 规格、尺寸‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥13 3.3 性能指标‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥‥141.应用围本规格书适用于FC型光纤活动连接器（跳线、适配器）的生产、检验和使用FC型光纤活动连接器是一种以单芯插头和适配器为基础组成的螺纹旋转式连接器，它的特点是光纤镶嵌在标称直径为2.5mm的高精密插针圆柱体中，两插头用M8×0.75的螺帽和适配器进行螺纹连接。

使用条件：工作温度：-25℃——+70℃贮运温度：-40℃——+85℃相对湿度：不大于95%（+40℃时）大气压力：70Kpa——106Kpa2.FC系列跳线、尾纤2.1 材质金属件：弹簧、外螺、框、止动环、喇叭口、压环、尾座瓷件：插芯塑料件：尾套、防尘帽光缆：二氧化硅、芳族聚酸胺、聚氯乙烯如需符合ROHS，需在评审单上注明。

外观产品外观应平滑洁净，金属零件表面无毛刺、油污、伤痕、裂纹及锈蚀现象，塑料、橡胶零件表面应平整、光滑、颜色均匀、一致性好、无裂纹现象。

默认光纤/光缆外皮颜色：单模紧套光纤（φ0.9）外皮采用白色，多模紧套光纤（φ0.9）外皮采用白色，单模光缆（φ2和φ3）外皮采用黄色，多模光缆（φ2和φ3）外皮采用橙色，光纤/光缆表面应圆整光滑，光缆上所印字迹应清晰，不允许有拖墨、漏印、错印、重叠、少墨等不良现象。

标题：光纤执行标准引言：光纤是一种具有广泛应用的传输介质，其高带宽和低损耗的特点使其成为现代通信和数据传输领域的重要组成部分。

为了确保光纤的质量和可靠性，制定和执行相应的标准是至关重要的。

本文将介绍光纤执行标准，包括其定义、分类、检测方法、技术要求和质量控制等方面。

一、光纤执行标准的定义光纤执行标准是针对光纤产品制定的一系列规范和要求，旨在确保产品的质量和性能达到一定的标准。

这些标准通常由国际标准组织或相关行业协会制定，以指导生产厂商的生产和消费者的选购。

二、光纤的分类1. 根据光纤结构分类：- 单模光纤：用于长距离通信，具有较小的模式色散和损耗。

- 多模光纤：用于短距离通信，具有较大的模式色散和损耗。

- 特殊光纤：如光纤光栅、偏振保持光纤等，用于特殊应用领域。

2. 根据光纤材料分类：- 玻璃光纤：主要由二氧化硅等无机物质构成。

- 塑料光纤：主要由聚苯乙烯等有机物质构成。

三、光纤的检测方法1. 光学性能检测：包括传输损耗、插入损耗、回波损耗、带宽等参数的测量。

2. 机械性能检测：包括拉伸强度、弯曲半径、耐磨性等参数的测试。

3. 环境适应性检测：包括温度变化、湿度变化、振动等环境条件下的性能测试。

四、光纤的技术要求和质量控制1. 光学性能要求：要求光纤具有低损耗、高带宽、低色散等优良的光学特性。

2. 机械性能要求：要求光纤具有一定的拉伸强度、抗弯曲能力和耐磨性等机械特性。

3. 环境适应性要求：要求光纤能在各种环境条件下稳定工作，如温度变化、湿度变化和振动等。

质量控制是确保光纤产品符合标准的关键环节，包括以下方面：1. 原材料管理：确保所使用的玻璃或塑料等原材料符合相关标准。

2. 生产过程控制：对光纤的拉伸、涂覆、包覆等生产过程进行严格控制。

3. 产品检测：通过光学性能测试、机械性能测试和环境适应性测试等手段对成品进行全面检测。

结论：光纤执行标准对于保证光纤产品的质量和性能具有重要的意义。

通过制定和执行相应的标准，可以指导生产厂商的生产过程，确保产品符合规范；同时也为消费者提供了选购的依据，增强了产品的可信度和市场竞争力。

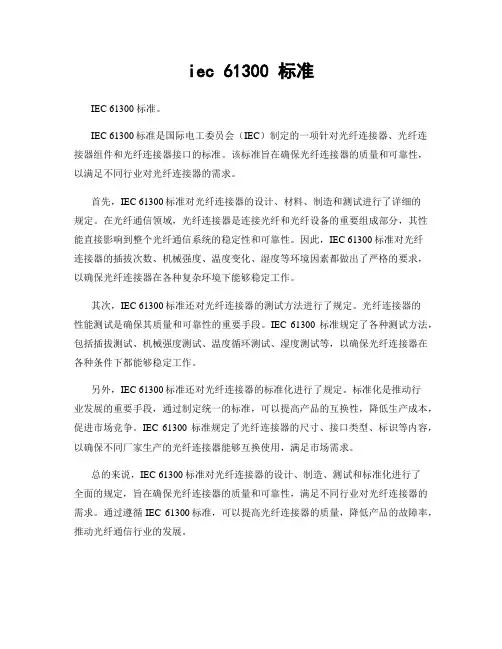

iec 61300 标准IEC 61300 标准。

IEC 61300标准是国际电工委员会（IEC）制定的一项针对光纤连接器、光纤连接器组件和光纤连接器接口的标准。

该标准旨在确保光纤连接器的质量和可靠性，以满足不同行业对光纤连接器的需求。

首先，IEC 61300标准对光纤连接器的设计、材料、制造和测试进行了详细的规定。

在光纤通信领域，光纤连接器是连接光纤和光纤设备的重要组成部分，其性能直接影响到整个光纤通信系统的稳定性和可靠性。

因此，IEC 61300标准对光纤连接器的插拔次数、机械强度、温度变化、湿度等环境因素都做出了严格的要求，以确保光纤连接器在各种复杂环境下能够稳定工作。

其次，IEC 61300标准还对光纤连接器的测试方法进行了规定。

光纤连接器的性能测试是确保其质量和可靠性的重要手段。

IEC 61300标准规定了各种测试方法，包括插拔测试、机械强度测试、温度循环测试、湿度测试等，以确保光纤连接器在各种条件下都能够稳定工作。

另外，IEC 61300标准还对光纤连接器的标准化进行了规定。

标准化是推动行业发展的重要手段，通过制定统一的标准，可以提高产品的互换性，降低生产成本，促进市场竞争。

IEC 61300标准规定了光纤连接器的尺寸、接口类型、标识等内容，以确保不同厂家生产的光纤连接器能够互换使用，满足市场需求。

总的来说，IEC 61300标准对光纤连接器的设计、制造、测试和标准化进行了全面的规定，旨在确保光纤连接器的质量和可靠性，满足不同行业对光纤连接器的需求。

通过遵循IEC 61300标准，可以提高光纤连接器的质量，降低产品的故障率，推动光纤通信行业的发展。

在实际应用中，各个行业的光纤连接器都需要符合IEC 61300标准的要求，以确保其质量和可靠性。

同时，生产厂家也需要严格按照IEC 61300标准进行生产和测试，以提供符合标准要求的光纤连接器产品。

总之，IEC 61300标准在光纤连接器行业起着重要的作用，通过遵循该标准，可以提高光纤连接器的质量和可靠性，推动光纤通信行业的发展。
