机械型现场组装式光纤活动连接器出厂检验报告一、报告编写目的本检验报告旨在对机械型现场组装式光纤活动连接器进行全面的出厂检验，确保其质量和性能符合相关标准和要求，为出厂产品提供准确的技术数据和品质保证，为用户提供高质量的产品和可靠的服务。
二、产品概述三、检验项目及结果1.外观检验产品表面应平整光洁，无明显划痕、裂纹和污渍，连接器接头应无损坏。
检验结果：外观符合要求。
2.功能检验连接器应能够准确、快速地连接和断开光纤线缆，连接和断开操作应迅捷灵活。
检验结果：连接器功能正常。
3.插损检验连接器插入光纤线缆后，应能够保证光信号的传输，并保持较低的插损。
检验结果：插损满足要求，插损值小于0.3dB。
4.反射损耗检验连接器插入光纤线缆后，应能够保证反射损耗较低，光信号的反射损耗应小于-45dB。
检验结果：反射损耗满足要求，反射损耗值小于-45dB。
5.机械稳定性检验连接器在重复连接和断开操作后，应能保持良好的机械稳定性，连接器接头不应有松动现象。
检验结果：机械稳定性符合要求。
四、检验结论根据对机械型现场组装式光纤活动连接器的全面检验，产品的外观质量、功能性能、插损、反射损耗和机械稳定性满足相关标准和要求。
产品能够高效、稳定地进行光纤连接，为光纤通信系统的正常运行提供保障。
五、质量问题反馈和建议在本次检验过程中，未发现任何质量问题，产品的质量表现良好。
对于产品改进和优化，建议加强产品使用寿命的测试和评估，提升产品的耐久性和可靠性。
六、附录本检验报告所列明的检验项目均根据相关标准和要求进行检验，检验结果真实可靠。
检验人员：____________________日期：____________________审核人员：____________________日期：____________________批准人员：____________________日期：____________________。

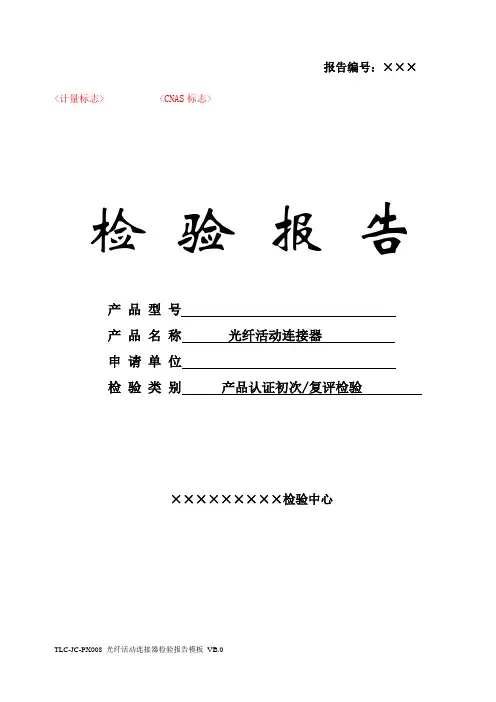

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光纤活动连接器
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
检验情况一览表
检验结果。
光纤活动连接器首件检验报告检验日期：年月日检验编号 :出货订单号( 复 )SO2015035051生产订单号/生产线别连接器 1产品名称双头尾纤产品型号SC/UPC-SC/UPC-Φ 2-3M产品规格/送检数 (pcs)1630抽检数80检验依据WI-QD-S-3-011名称型号规格供应商备注插针体SC-PSA10-255xxxx适配器SC/UPC xxxx缆线GJFJV Ф3.0 单模光纤xxxx检验项目和标准要求检验合格结果或缺陷描述缺陷性质判定(有显示数据的记录数据 )Min Maj1. 包装规范，防护性能符合规定要求包装规范，防护性能良好无无合格，不合格2. 标识清楚，符合规定要求清楚，符合要求无无合格，不合格3. 配置符合订单要求符合要求无无合格，不合格SC、 LC 等塑胶连接头应与适配器插拔顺4. 功能畅； FC 等金属连接头应与适配器拧紧顺符合要求无无合格，不合格畅；5. 外观平整、光滑，符合规定要求外观良好无无合格，不合6. 尺寸符合订单要求，长度 /m 3.0-3.1 m无无合格，不合格7.1任一插头通过标准适配器与标准插头连接Min:0.20Max:0.24无无合格，不合格7.插入损耗≤ 0.28dB(UPC) □≤ 0.30dB(APC)性任一插头通过标准适配器与标准插头连接7.2UPC≥ 50 dB Min:52.1Max:53.5无无合格，不合格能回波损耗□ APC≥ 60 dB光纤活动连接器首件检验报告光纤高度 -100 ～ +50mm Min:Max:7.335mm48mm曲率半径 10 ～25mm无无合格，不合格11.5mm18mm干涉性能顶点偏移≤ 50μ m40μ m45μ m□ Φ 0.9 ≥ 5N(0.5KG)试验后有 2PCS 裂纤 ,1PCS 在Φ 2.0 ≥ 55N(5.5KG)5MIN时出现拉断的现象7.4□ Φ 3.0 ≥ 55N(5.5KG)无有合格，不合格□皮线≥ 55N(5.5KG)拉力试验Min:IL=0.55Max:IL=25.1□铠装≥ 95N(9.5KG)Min:RL=0.55Min:RL=0.55试验后无裂纤、 IL ≤ 0.28dB 、 RL≥ 50dB8. 端面无划痕、黑白点、脏污等无异常端面良好无无合格，不合格缺陷描述严重缺陷其他缺陷轻微缺陷不良品控制检验结论合格不合格待处理A, 以上指标如客户有不一致要求时以客户为准 ,7.3 项干涉性能为非常规检查项 , 客户有需求是按客户要求控制 , 没有要求时暂不作控制 ; B, 当需要用图片进行说明时在附页进行编辑备注( 或其他不良 )主管意见放行让步放行返工返修另外处理___________主管签名日期检验员签名日期不良项不良图片说明备注不良项及图片必须一一对应。
报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称 MPO型光纤活动连接器
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表。

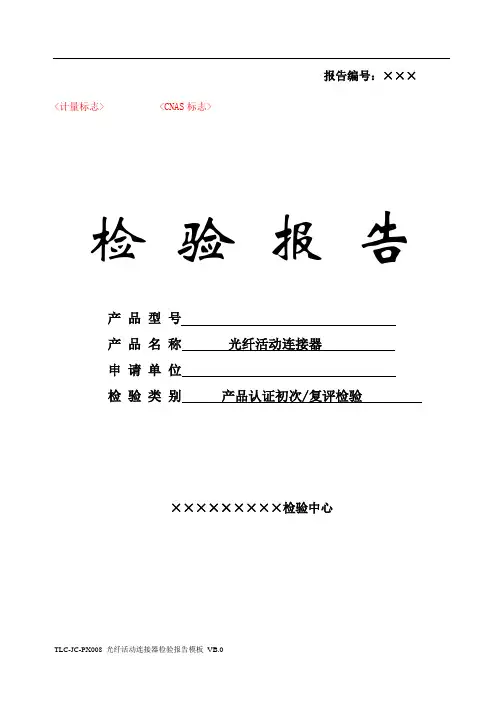

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光纤活动连接器
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表。

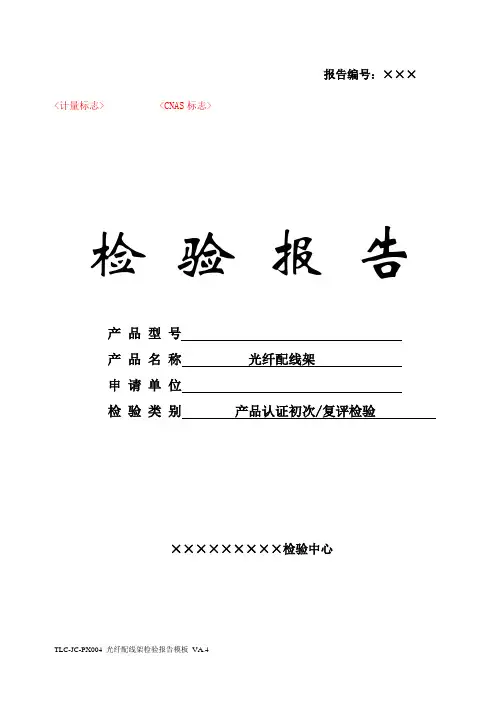

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光纤配线架
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
检验情况一览表
检验情况一览表。

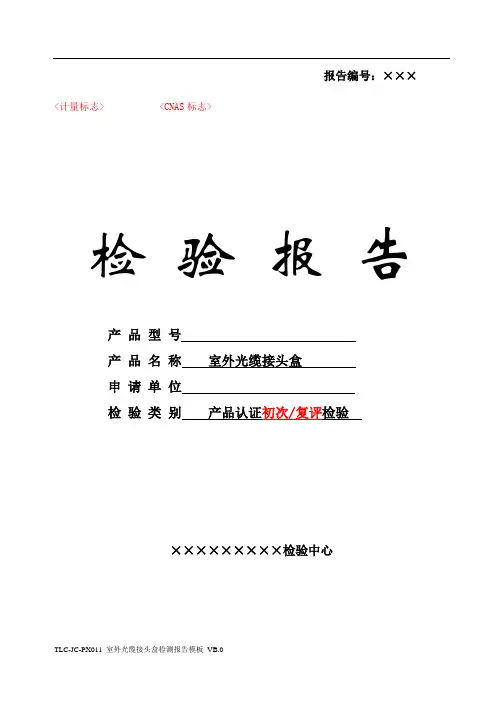

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称室外光缆接头盒
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
以下空白。

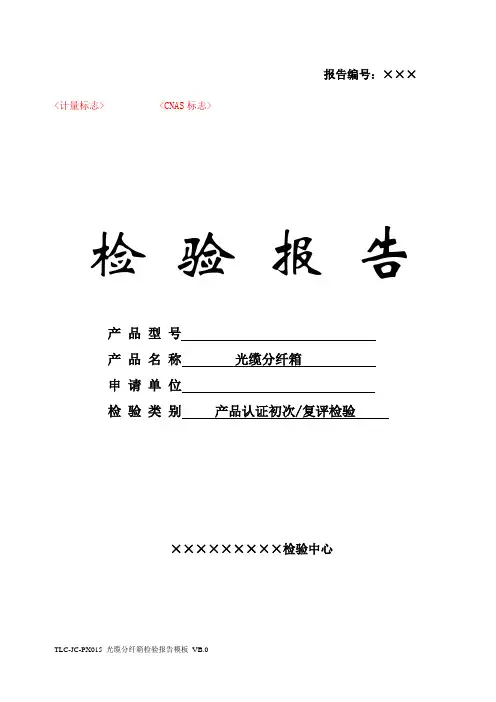

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称光缆分纤箱
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表。

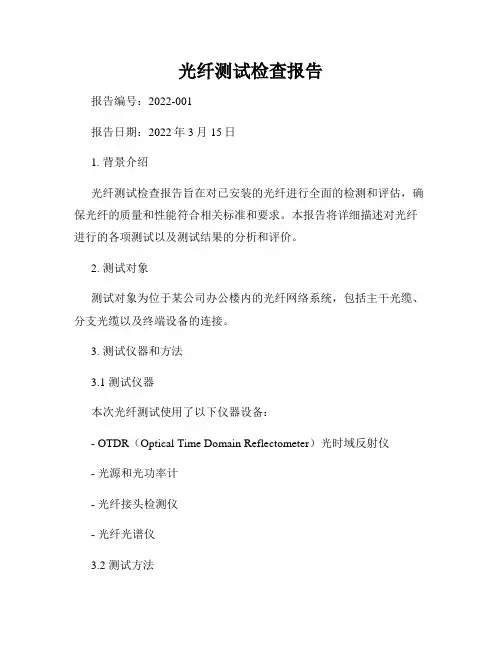

光纤测试检查报告报告编号：2022-001报告日期：2022年3月15日1. 背景介绍光纤测试检查报告旨在对已安装的光纤进行全面的检测和评估，确保光纤的质量和性能符合相关标准和要求。
本报告将详细描述对光纤进行的各项测试以及测试结果的分析和评价。
2. 测试对象测试对象为位于某公司办公楼内的光纤网络系统，包括主干光缆、分支光缆以及终端设备的连接。
3. 测试仪器和方法3.1 测试仪器本次光纤测试使用了以下仪器设备：- OTDR（Optical Time Domain Reflectometer）光时域反射仪- 光源和光功率计- 光纤接头检测仪- 光纤光谱仪3.2 测试方法针对不同类型的测试，采用了以下方法：- OTDR测试：通过向光纤发送窄脉冲光信号，并记录光在光纤中传输时的反射信号和衰减情况，来评估光纤的长度、损耗和连接点的状态。
- 光源和光功率计测试：用于测量光纤中的光功率和衰减情况。
- 光纤接头检测：通过检测光纤连接点的损耗和反射情况，来评估连接点的质量。
- 光纤光谱仪：用于分析光纤中的光信号频谱特性。
4. 测试结果4.1 OTDR测试结果通过对主干光缆和分支光缆进行OTDR测试，我们得到了如下结果：- 主干光缆长度：2000米- 主干光缆衰减：0.2dB/km- 分支光缆1长度：500米- 分支光缆1衰减：0.3dB/km- 分支光缆2长度：300米- 分支光缆2衰减：0.25dB/km4.2 光源和光功率计测试结果通过对光纤传输中的信号衰减进行测试，我们得到了如下结果：- 光源输出功率：-5dBm- 光纤衰减：0.2dB4.3 光纤接头检测结果在对光纤接头进行检测后，我们得到了如下结果：- 接头1损耗：0.1dB- 接头1反射：-40dB- 接头2损耗：0.12dB- 接头2反射：-38dB4.4 光纤光谱仪测试结果通过对光纤传输中的光信号频谱进行测试，我们得到了如下结果：- 光纤中心波长：1550nm- 光纤带宽：10nm5. 结论和建议根据以上测试结果和分析，我们对光纤网络系统的状态进行了评估，并提出以下结论和建议：- 光纤网络各条线路的衰减值均在合理范围内，连接状态良好。

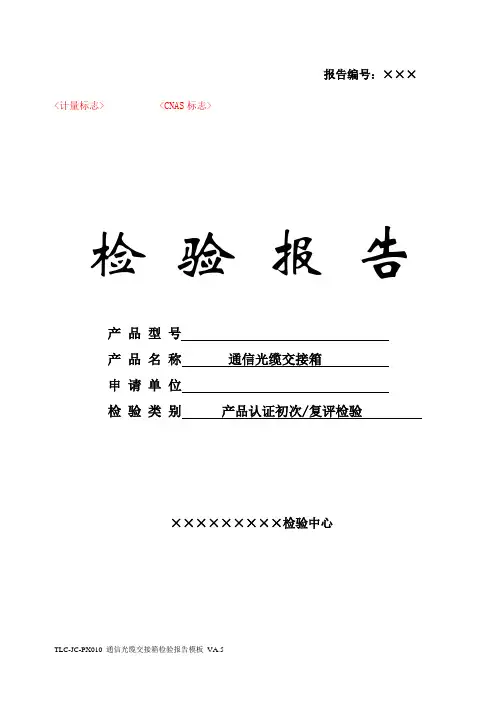

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称通信光缆交接箱
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
检验情况一览表。

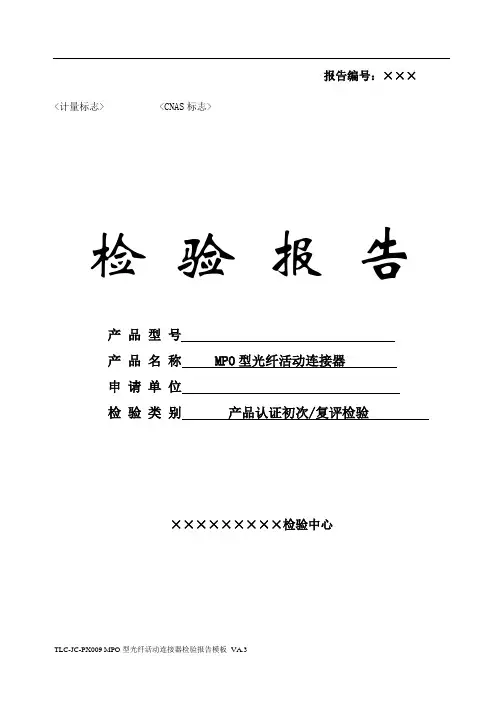

报告编号：×××<计量标志> <CNAS标志>
检验报告
产品型号
产品名称 MPO型光纤活动连接器
申请单位
检验类别产品认证初次/复评检验
×××××××××检验中心
注意事项
1.报告无“检验报告专用章”或检验单位公章无效。
2.报告需加盖骑缝章。
3.复制报告未重新加盖“检验报告专用章”或检验单位公章无效.
4.报告无主检、审核、批准人签字无效。
5.报告涂改无效。
6.部分复印本检验报告无效。
7.本检验报告仅对来样负责。
8.对检验报告若有异议，请于收到报告之日起十五日内向泰尔认证中心提出。
地址：××××××
邮政编码：××××××
电话：××××××
传真：××××××
网址：××××××
E-MAIL:××××××
检验报告
批准：审核：主检：
检验情况一览表
检验情况一览表
检验结果。
