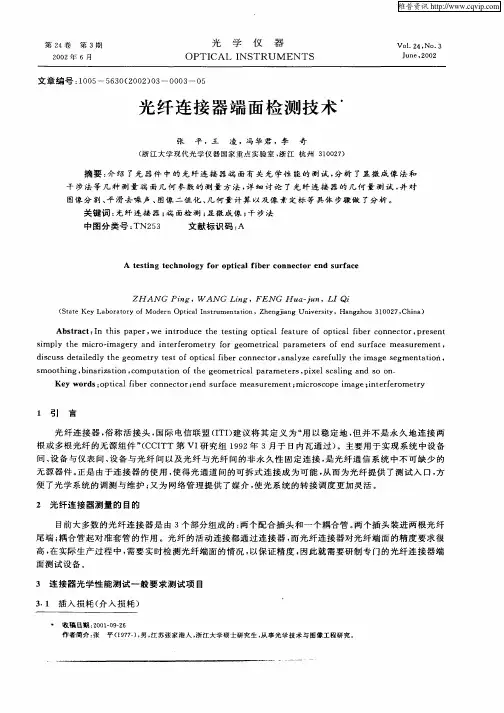

光纤连接器端面

一、外观检验： 二、组装性能：2.1插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。

2.2散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。

2.3压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。

三、端面标准：根据附录1《光纤连接器端面检验规范》检验。

四、插损、回损技术标准： 五、端面几何形状(3D)标准：六、合格品标识：合格产品标识包括：出厂编号(每个产品对应唯一的出厂编号，由生产任务计划号加流水号组成)、型号规格、条码标签(根据客户要求可选)、产品说明书(根据客户要求可选)、3D报告(根据客户要求可选)、环保标识(根据客户要求可选)、插/回损测试数据等。

七、产品包装：7.1产品基本包装是：将光纤连接器盘绕成15-18cm直径的圈，连接头两端用扎带固定于线圈的对称中部，根据产品的不同型号扎紧方式有“8”和“1”字型扎法，以不松脱为原则，不能在光缆上勒出痕迹，0.9光缆使用蛇形管绑扎。

特殊型号产品可根据相应《包装作业指导书》进行操作。

将绑扎好的连接器头朝下放入对应已贴好标识的包装袋中封好袋口，并将包装袋中的空气尽量排除但不能将连接器挤压变形。

7.2基本包装完成后以整数为单位装入包装箱内，包装箱内部用卡板或气泡袋或珍珠棉或其他防挤压保护辅料隔开，特殊型号产品可根据相应《包装作业指导书》进行操作。

包装箱外贴上装箱清单和其他产品标识后封箱打包并放置到指定成品区。

八、各零部件技术标准： 8.1插芯： 8.1.1产品符合以下标准：YDT 1198-2002 《光纤活动连接器插针体技术要求》Telcordia GR-326-CORE 8.1.2详细技术要求见附录2《常规插芯技术标准》。

8.2光纤/光缆： 8.2.1产品符合以下标准：YDT 1258.1-2003 《室内光缆系列第一部分总则》YDT 1258.2-2003 《室内光缆系列第二部分单芯光缆》YDT 1258.3-2003 《室内光缆系列第三部分双芯光缆》YDT 1258.4-2005 《室内光缆系列第四部分多芯光缆》YDT 1258.5-2005 《室内光缆系列第五部分光纤带光缆》YDT 1258.3-2009 《室内光缆系列第3部分：房屋布线用单芯和双芯光缆》YDT 908-2000 《光缆型号命名方法》 8.2.2性能、尺寸、材质、颜色、环保等符合国家相关行业标准。

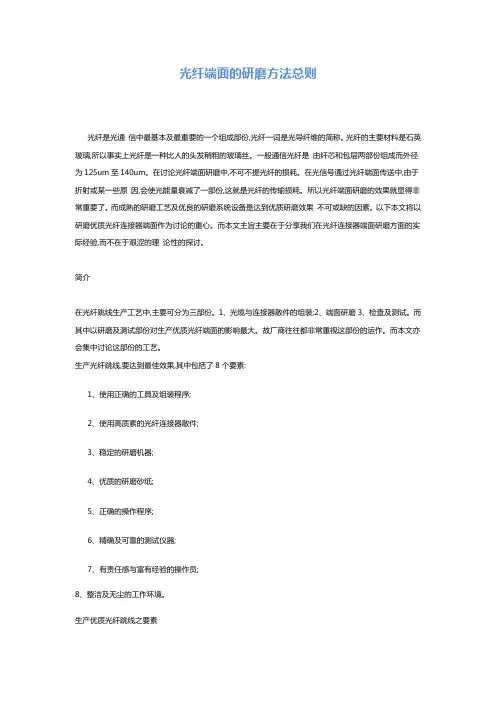

光纤端面的研磨方法总则光纤是光通信中最基本及最重要的一个组成部份,光纤一词是光导纤维的简称。

光纤的主要材料是石英玻璃,所以事实上光纤是一种比人的头发稍粗的玻璃丝。

一般通信光纤是由纤芯和包层两部份组成而外径为125um至140um。

在讨论光纤端面研磨中,不可不提光纤的损耗。

在光信号通过光纤端面传送中,由于折射或某一些原因,会使光能量衰减了一部份,这就是光纤的传输损耗。

所以光纤端面研磨的效果就显得非常重要了。

而成熟的研磨工艺及优良的研磨系统设备是达到优质研磨效果不可或缺的因素。

以下本文将以研磨优质光纤连接器端面作为讨论的重心。

而本文主旨主要在于分享我们在光纤连接器端面研磨方面的实际经验,而不在于艰涩的理论性的探讨。

简介在光纤跳线生产工艺中,主要可分为三部份。

1、光缆与连接器散件的组装;2、端面研磨3、检查及测试。

而其中以研磨及测试部份对生产优质光纤端面的影响最大。

故厂商往往都非常重视这部份的运作。

而本文亦会集中讨论这部份的工艺。

生产光纤跳线,要达到最佳效果,其中包括了8个要素:1、使用正确的工具及组装程序;2、使用高质素的光纤连接器散件;3、稳定的研磨机器;4、优质的研磨砂纸;5、正确的操作程序;6、精确及可靠的测试仪器;7、有责任感与富有经验的操作员;8、整洁及无尘的工作环境。

生产优质光纤跳线之要素1、使用正确的工具及组装程序--所有的组装程序都必须采用合适的工具, 如脱皮钳,烘炉,针筒及胶水……等等，需要选择专为生产光纤跳线而设计的产品,故千万不能随便使用一般性的工具。

另外,熟练而正确的组装方法,也是不能忽略的一点。

2、使用高质素的光纤连接器散件--高素质的连接器散件也能间接使问题减少，从而更易达到优质的研磨效果。

3、稳定的研磨机--研磨机(Polishing Machine)可说是生产光纤跳线的核心部份,在生产过程中相当大比例的品质问题,都间接或直接与研磨机的稳定性有关。

可见研磨机在光纤跳线中的重要性,本文在“研磨机”一节中会作更详细的探讨。

光纤检验标准光纤连接器作为一种重要的光纤通信部件，其质量与性能直接影响到整个通信系统的稳定性和可靠性。

因此，对光纤连接器进行严格的检验标准至关重要。

本文将对光纤检验标准进行详细介绍，以保证光纤连接器的性能和质量。

一、光纤连接器完整性检验标准完整性检验主要确保光纤连接器的各个零部件齐全，与相应的设计、制造要求一致，加工质量符合相关技术文件要求。

此外，测试数据、标贴、条码等也应无误。

二、光纤连接器外观检验标准1.各个部件平滑、洁净、无脏污及毛刺，无伤痕和裂痕，颜色鲜亮、一致性好。

2.各零部件组合严密、平整，连接头与适配器的插入和拔出平顺、轻巧，卡子有力、弹性好、插拔正常。

3.光缆外观平滑光亮，无杂质，无破损，印字清晰，颜色与产品要求相符。

三、光纤连接器性能检验标准1.插损：光纤连接器的插入损耗应符合相关技术标准，确保信号传输的稳定性。

2.回损：光纤连接器的回损应符合相关技术标准，保证信号的反射性能。

四、光纤连接器组装性能检验标准1.插芯：突出长度正常，弹性良好，有明显倒角，表面无任何脏污、缺陷及其他不良。

2.散件：各散件与适配器之间配合良好，无松脱现象，机械性能良好，有良好的活动性，表面无任何脏污、缺陷、破损、裂痕，颜色与产品要求相符，同批次产品无色差。

3.压接：对光缆外皮及凯夫拉线的压接固定要牢固，压接金属件具有规则的压痕，无破损、弯曲，挤压光缆等不良。

五、光纤连接器端面检验标准根据附录1《光纤连接器端面检验规范》进行检验，确保光纤连接器端面的质量和性能。

六、光纤连接器包装检验标准包装盒上应具备：产品名称、型号、生产批次、生产日期、公司注册商标、执行标准号、环保标识、产品说明书等。

包装要完整，不能有破损、挤压、变形、脏污等外观不良。

总之，光纤连接器的检验标准涵盖了完整性、外观、性能、组装性能、端面和包装等方面。

只有通过严格的检验，才能确保光纤连接器的质量和性能，为光纤通信系统提供稳定的保障。

在实际生产过程中，企业应根据这些检验标准进行生产，以满足市场需求和客户要求。

光纤连接器的原理
光纤连接器是光纤通信领域中非常重要的组件，它用于将光纤端面进行连接，实现光信号的传输。

光纤连接器主要由连接套筒、插芯、插套和连接块等组成。

光纤连接器的主要原理是通过插芯和插套的结构设计，使得光纤端面之间能够精确对准，并保持足够的接触力和光纤的固定位置，使光信号能够有效地传输。

光纤连接器的结构设计需要考虑到以下几个方面的要求：
1. 端面对准精度：光纤连接器的端面对准精度决定了连接的光纤端面之间是否能够实现准确地对称性连接。

一般情况下，光纤连接器的端面对准精度要求在公差范围内，以确保光信号的传输不会受到太大的损失。

2. 接触力：为了保证连接后的光纤端面之间能够保持足够的接触力，减小连接时的插损以及减少由于振动等外力导致的光纤断裂风险，光纤连接器的插芯和插套一般都采用了弹簧结构，能够提供一定的插压力。

3. 相对位移和幅度的调整：由于光纤连接器连接的两端往往是固定在设备上的，为了保证连接过程中光纤的相对位移不会太大，连接套筒通常采用了螺纹设计，使得连接后的光纤相对位移范围较小。

4. 光纤固定：为了保持连接后的光纤端面的相对位置和连接的稳定性，光纤连
接器还需要有光纤固定结构，一般采用了特殊的粘合剂或者夹具等，确保光纤不会因为外力而移动。

总结起来，光纤连接器的原理就是通过精确的结构设计，使得连接后的光纤端面能够准确对准，保持足够的接触力和光纤的固定位置，从而实现光信号的有效传输。

光纤连接器的不同结构设计会影响其连接的稳定性、损耗以及连接和分离时的便利性等方面。

在光纤通信系统中，合理选择适合的光纤连接器能够提高系统的性能和可靠性。

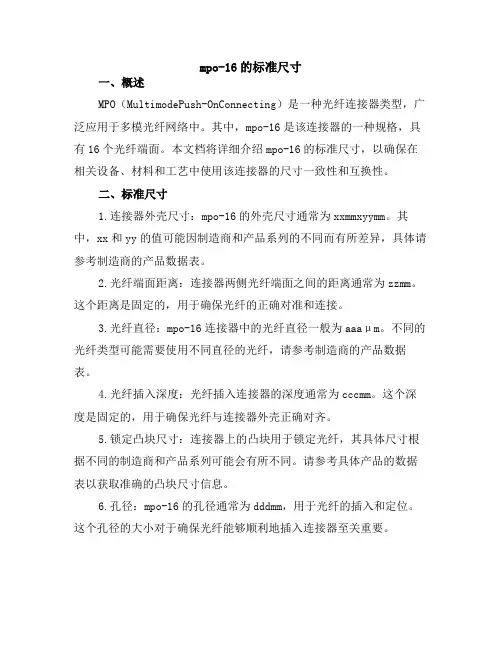

mpo-16的标准尺寸一、概述MPO（MultimodePush-OnConnecting）是一种光纤连接器类型，广泛应用于多模光纤网络中。

其中，mpo-16是该连接器的一种规格，具有16个光纤端面。

本文档将详细介绍mpo-16的标准尺寸，以确保在相关设备、材料和工艺中使用该连接器的尺寸一致性和互换性。

二、标准尺寸1.连接器外壳尺寸：mpo-16的外壳尺寸通常为xxmmxyymm。

其中，xx和yy的值可能因制造商和产品系列的不同而有所差异，具体请参考制造商的产品数据表。

2.光纤端面距离：连接器两侧光纤端面之间的距离通常为zzmm。

这个距离是固定的，用于确保光纤的正确对准和连接。

3.光纤直径：mpo-16连接器中的光纤直径一般为aaaμm。

不同的光纤类型可能需要使用不同直径的光纤，请参考制造商的产品数据表。

4.光纤插入深度：光纤插入连接器的深度通常为cccmm。

这个深度是固定的，用于确保光纤与连接器外壳正确对齐。

5.锁定凸块尺寸：连接器上的凸块用于锁定光纤，其具体尺寸根据不同的制造商和产品系列可能会有所不同。

请参考具体产品的数据表以获取准确的凸块尺寸信息。

6.孔径：mpo-16的孔径通常为dddmm，用于光纤的插入和定位。

这个孔径的大小对于确保光纤能够顺利地插入连接器至关重要。

7.内部固定结构：连接器内部通常具有固定结构，用于保持光纤的位置和稳定性。

这个内部结构的设计和尺寸因制造商而异，但通常是为了确保光纤的稳定性和保护光纤不受损伤。

三、应用mpo-16连接器广泛应用于光纤传输系统的设备中，如光收发器、交换机、路由器等。

在使用这些设备时，务必确保遵循mpo-16连接器的标准尺寸，以保证系统的性能和稳定性。

四、注意事项在使用和操作mpo-16连接器时，请注意以下几点：1.在购买和使用mpo-16连接器之前，请务必参考制造商的产品数据表和说明书，以确保您购买的是符合标准尺寸的连接器。

2.在安装和使用mpo-16连接器时，应遵循制造商的说明和指导，以确保正确的安装和操作。

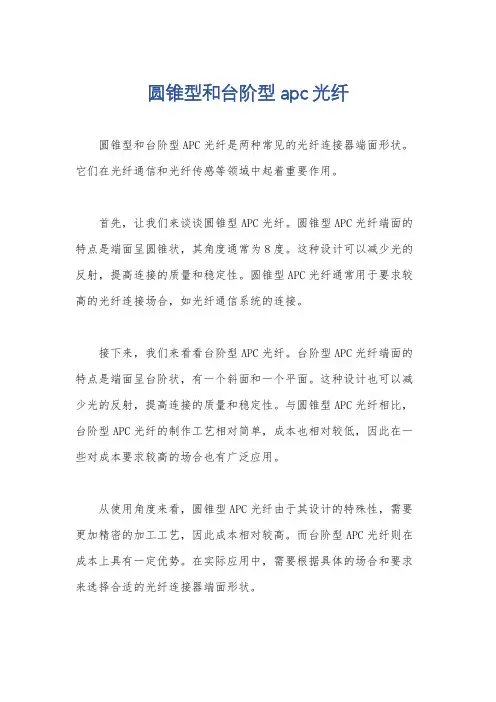

圆锥型和台阶型apc光纤
圆锥型和台阶型APC光纤是两种常见的光纤连接器端面形状。

它们在光纤通信和光纤传感等领域中起着重要作用。

首先，让我们来谈谈圆锥型APC光纤。

圆锥型APC光纤端面的特点是端面呈圆锥状，其角度通常为8度。

这种设计可以减少光的反射，提高连接的质量和稳定性。

圆锥型APC光纤通常用于要求较高的光纤连接场合，如光纤通信系统的连接。

接下来，我们来看看台阶型APC光纤。

台阶型APC光纤端面的特点是端面呈台阶状，有一个斜面和一个平面。

这种设计也可以减少光的反射，提高连接的质量和稳定性。

与圆锥型APC光纤相比，台阶型APC光纤的制作工艺相对简单，成本也相对较低，因此在一些对成本要求较高的场合也有广泛应用。

从使用角度来看，圆锥型APC光纤由于其设计的特殊性，需要更加精密的加工工艺，因此成本相对较高。

而台阶型APC光纤则在成本上具有一定优势。

在实际应用中，需要根据具体的场合和要求来选择合适的光纤连接器端面形状。

总的来说，圆锥型和台阶型APC光纤在光纤通信领域都有各自的优势和适用场合。

选择合适的光纤连接器端面形状可以有效提高连接质量，降低光损耗，从而更好地满足实际应用的需求。

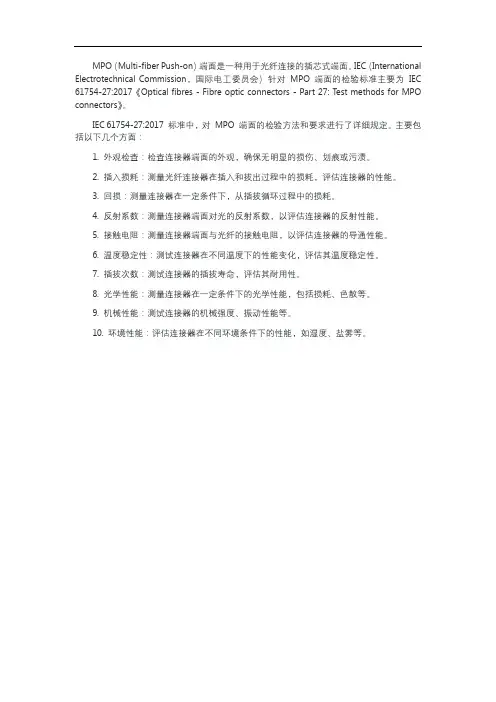

MPO（Multi-fiber Push-on）端面是一种用于光纤连接的插芯式端面。

IEC（International Electrotechnical Commission，国际电工委员会）针对MPO 端面的检验标准主要为IEC 61754-27:2017《Optical fibres - Fibre optic connectors - Part 27: Test methods for MPO connectors》。

IEC 61754-27:2017 标准中，对MPO 端面的检验方法和要求进行了详细规定。

主要包括以下几个方面：
1. 外观检查：检查连接器端面的外观，确保无明显的损伤、划痕或污渍。

2. 插入损耗：测量光纤连接器在插入和拔出过程中的损耗，评估连接器的性能。

3. 回损：测量连接器在一定条件下，从插拔循环过程中的损耗。

4. 反射系数：测量连接器端面对光的反射系数，以评估连接器的反射性能。

5. 接触电阻：测量连接器端面与光纤的接触电阻，以评估连接器的导通性能。

6. 温度稳定性：测试连接器在不同温度下的性能变化，评估其温度稳定性。

7. 插拔次数：测试连接器的插拔寿命，评估其耐用性。

8. 光学性能：测量连接器在一定条件下的光学性能，包括损耗、色散等。

9. 机械性能：测试连接器的机械强度、振动性能等。

10. 环境性能：评估连接器在不同环境条件下的性能，如湿度、盐雾等。

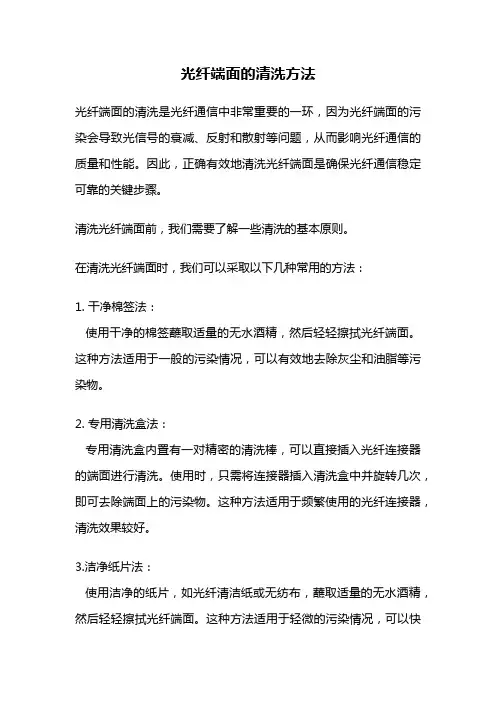

光纤端面的清洗方法光纤端面的清洗是光纤通信中非常重要的一环，因为光纤端面的污染会导致光信号的衰减、反射和散射等问题，从而影响光纤通信的质量和性能。

因此，正确有效地清洗光纤端面是确保光纤通信稳定可靠的关键步骤。

清洗光纤端面前，我们需要了解一些清洗的基本原则。

在清洗光纤端面时，我们可以采取以下几种常用的方法：1. 干净棉签法：使用干净的棉签蘸取适量的无水酒精，然后轻轻擦拭光纤端面。

这种方法适用于一般的污染情况，可以有效地去除灰尘和油脂等污染物。

2. 专用清洗盒法：专用清洗盒内置有一对精密的清洗棒，可以直接插入光纤连接器的端面进行清洗。

使用时，只需将连接器插入清洗盒中并旋转几次，即可去除端面上的污染物。

这种方法适用于频繁使用的光纤连接器，清洗效果较好。

3.洁净纸片法：使用洁净的纸片，如光纤清洁纸或无纺布，蘸取适量的无水酒精，然后轻轻擦拭光纤端面。

这种方法适用于轻微的污染情况，可以快速去除端面上的污染物。

除了上述常用的清洗方法外，还有一些注意事项需要我们注意：1. 清洗时应避免用手直接触摸光纤端面，以免污染端面。

2. 清洗时应避免使用有纤维屑的棉签和纸巾等材料，以免造成更严重的污染。

3. 清洗时应避免使用有溶剂的清洗液，以免损坏光纤端面的涂层。

4. 清洗后，应及时用清洁纸片擦拭光纤端面上的残留液体，以免留下水迹或污染物。

5. 清洗后，应使用专用的塞封盖封闭光纤端面，以避免再次污染。

光纤端面的清洗是确保光纤通信质量和性能的关键步骤。

通过选择合适的清洗方法和工具，遵循正确的清洗原则和注意事项，我们可以有效地去除光纤端面上的污染物，保持光纤通信的稳定可靠。

希望本文的内容对大家有所帮助。

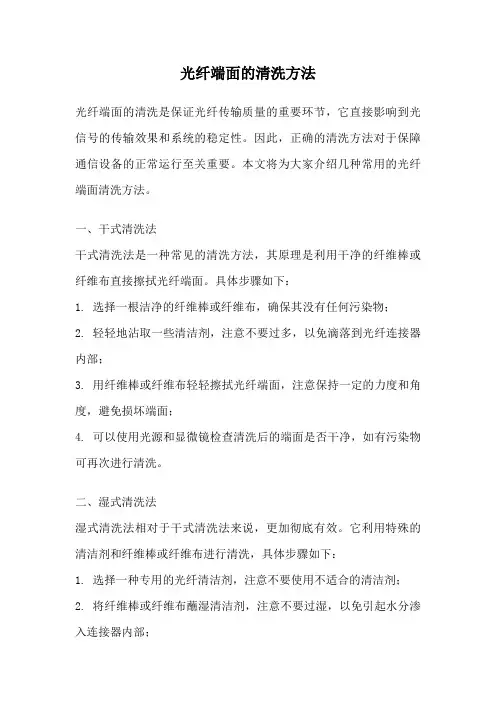

光纤端面的清洗方法光纤端面的清洗是保证光纤传输质量的重要环节，它直接影响到光信号的传输效果和系统的稳定性。

因此，正确的清洗方法对于保障通信设备的正常运行至关重要。

本文将为大家介绍几种常用的光纤端面清洗方法。

一、干式清洗法干式清洗法是一种常见的清洗方法，其原理是利用干净的纤维棒或纤维布直接擦拭光纤端面。

具体步骤如下：1. 选择一根洁净的纤维棒或纤维布，确保其没有任何污染物；2. 轻轻地沾取一些清洁剂，注意不要过多，以免滴落到光纤连接器内部；3. 用纤维棒或纤维布轻轻擦拭光纤端面，注意保持一定的力度和角度，避免损坏端面；4. 可以使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。

二、湿式清洗法湿式清洗法相对于干式清洗法来说，更加彻底有效。

它利用特殊的清洁剂和纤维棒或纤维布进行清洗，具体步骤如下：1. 选择一种专用的光纤清洁剂，注意不要使用不适合的清洁剂；2. 将纤维棒或纤维布蘸湿清洁剂，注意不要过湿，以免引起水分渗入连接器内部；3. 轻轻擦拭光纤端面，保持适当的力度和角度，避免损坏端面；4. 用纯净的无纤维残留的干净棉布擦拭干净；5. 使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。

三、气体吹扫法气体吹扫法是一种快速简便的清洗方法，它利用高压气体将污染物吹除光纤端面。

具体步骤如下：1. 准备一台专用的气体吹扫设备，如压缩空气罐、气体吹扫枪等；2. 将气体吹扫枪对准光纤端面，保持一定距离，注意不要太近；3. 打开气体吹扫设备，将高压气流吹向光纤端面，吹除污染物；4. 使用光源和显微镜检查清洗后的端面是否干净，如有污染物可再次进行清洗。

四、专业清洗设备除了以上的清洗方法，市场上还有一些专业的光纤清洗设备，如光纤清洗器、光纤清洗盒等。

这些设备采用先进的技术和材料，能够更加彻底地清洗光纤端面，提高清洗效果。

使用这些设备，只需要按照设备说明书上的操作步骤进行清洗即可。

总结：光纤端面的清洗是确保光纤传输质量的重要环节。

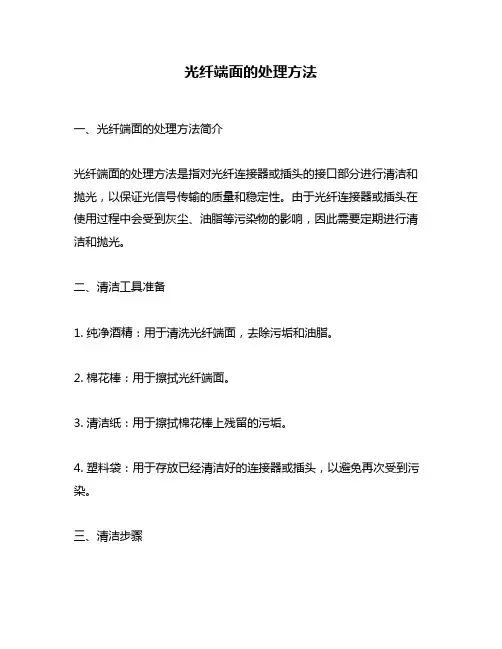

光纤端面的处理方法一、光纤端面的处理方法简介光纤端面的处理方法是指对光纤连接器或插头的接口部分进行清洁和抛光，以保证光信号传输的质量和稳定性。

由于光纤连接器或插头在使用过程中会受到灰尘、油脂等污染物的影响，因此需要定期进行清洁和抛光。

二、清洁工具准备1. 纯净酒精：用于清洗光纤端面，去除污垢和油脂。

2. 棉花棒：用于擦拭光纤端面。

3. 清洁纸：用于擦拭棉花棒上残留的污垢。

4. 塑料袋：用于存放已经清洁好的连接器或插头，以避免再次受到污染。

三、清洁步骤1. 将连接器或插头从设备上拆下来，并将其置于干净的工作台上。

2. 用棉花棒蘸取适量的酒精，在连接器或插头上轻轻擦拭，注意不要过度施力，以避免损坏接口部分。

3. 用清洁纸擦拭棉花棒上残留的污垢，以保证下一次使用时棉花棒干净无污染。

4. 重复以上步骤，直到连接器或插头上的污垢全部清除干净。

5. 将已经清洁好的连接器或插头放入塑料袋中，以避免再次受到污染。

四、抛光工具准备1. 抛光机：用于对光纤端面进行抛光处理。

2. 研磨片：用于去除连接器或插头上的划痕和磨损。

3. 抛光片：用于对连接器或插头进行抛光处理，使其表面平整、光滑。

4. 清洁布：用于擦拭连接器或插头，在抛光前后保持其表面干净无尘。

五、抛光步骤1. 将已经清洁好的连接器或插头放入抛光机中，并将研磨片固定在机器上。

2. 打开机器电源，调节转速至合适位置（通常为3000-5000转/分钟）。

3. 将连接器或插头轻轻放置在研磨片上，用适当的力度进行研磨，直到表面平整、无划痕。

4. 将抛光片固定在机器上，并将连接器或插头轻轻放置在抛光片上，用适当的力度进行抛光处理。

5. 抛光结束后，用清洁布擦拭连接器或插头，在表面保持干净无尘。

6. 将已经抛光好的连接器或插头放入塑料袋中，以避免再次受到污染。

六、注意事项1. 在清洁和抛光过程中，要保持工作台和工具的清洁卫生，以避免引入新的污染物。

2. 清洁和抛光时要注意施力大小，过度施力会导致接口部分损坏。

光纤尾缆的分类
光纤尾缆是一种用于传输光信号的光纤连接器。

它是由光纤、连接器和保护套组成的。

根据连接器类型和用途不同，光纤尾缆可以分为多种类型。

一、按连接器类型分类
1. FC型光纤尾缆：连接器端面呈内凸球面，用于连接FC型光口，常见于光纤跳线等场合；
2. SC型光纤尾缆：连接器端面呈平面，用于连接SC型光口，常用于光纤通信和数据传输领域；
3. LC型光纤尾缆：连接器端面尺寸小，适用于高密度光纤连接，常用于光纤交换机、网络接口卡等设备；
4. ST型光纤尾缆：连接器端面呈凸出球面，用于连接ST型光口，适用于视频监控等领域。

二、按光纤类型分类
1. 单模光纤尾缆：适用于长距离光信号传输，波长为1310nm或1550nm；
2. 多模光纤尾缆：适用于短距离光信号传输，波长为850nm或1300nm。

三、按用途分类
1. 室内光纤尾缆：适用于室内光纤通信及各种数据传输领域；
2. 室外光纤尾缆：适用于室外光纤通信、网络传输等领域，具有优异的耐压、耐磨损等性能。

以上是光纤尾缆的分类，根据实际需求选择不同类型的光纤尾缆可以更好地满足通信传输的需求。

光纤apc 端面方向定义
在光纤连接中，APC（Angled Physical Contact）端面是一种光纤连接器端面的设计，与常见的PC（Physical Contact）端面有所不同。

APC端面引入了一个倾斜角度，通常为8度。

这个角度有助于减小反射损耗，提高光纤连接的性能。

对于光纤APC端面的方向定义，有两个主要的方向，即“Key-Up”和“Key-Down”：
Key-Up（凸起方向）：在Key-Up方向中，凸起或斜面位于光纤连接器的上方。

通常，这被定义为连接器插入面的顶部。

Key-Down（凹陷方向）：在Key-Down方向中，凹陷或斜面位于光纤连接器的下方。

通常，这被定义为连接器插入面的底部。

这两个方向的定义对于确保光纤连接的一致性和正确性非常重要。

当连接两个具有APC端面的光纤时，需要确保它们的方向一致，以避免插入时可能发生的不匹配。

通常，光纤连接器的设计中都包含了一个“凸起”或“凹陷”来指示连接器的方向。

在实际使用中，确保连接时按照正确的方向插入是非常重要的，以保证连接的性能和质量。

1。

如何定义光纤跳线的端面三项值标准？光纤的两个端面必须精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去。

光纤线路的成功连接取决于光纤物理连接的质量，两个光纤端面需要达到充分的物理接触，如同融为一体的介质。

物理接触对保证光纤连接点的低插入损耗和高回波损耗至关重要，光纤端面形状的演化，经历了PC、UPC和APC三种类型，如图1所示。

PC是Physical Contact，物理接触。

UPC(Ultra Physical Contact)，超物理端面。

APC(Angled Physical Contact)称为斜面物理接触，光纤端面通常研磨成8°斜面。

图1光纤连接器端面的研磨类型所有端面都研磨成球面，其中UPC连接器的端面曲率半径小于PC连接器，而APC连接器的端面通常研磨成8°斜面。

PC、UPC和APC三类连接器能够保证的回波损耗分别为40dB、55dB和65dB。

光纤跳线的端面要求研磨成球面，然而经实际生产工艺制造出来的产品不可能是完美的。

因此在技术标准中对端面形状进行了规范，包括曲率半径ROC、顶点偏移和光纤高度，如图2所示。

曲率（Radius of Curvature）：端面研磨圆弧状的曲率半径。

表1中总结了IEC 组织给出的相关技术标准，其中ROC应取适当大小的值（对PC型连接器为10~25mm，对APC型连接器为5~15mm），ROC太大则不能在压力下产生足够的形变以保证光纤之间的物理接触，ROC太小则在重复插拔之后易压碎光纤。

顶点偏移（Apex Offset ）指的是曲面顶点与光纤轴线之间的偏移量，图3展示了顶点偏移对光纤之间物理接触的影响。

如果顶点偏移太大，端面的形变足以让光纤之间发生物理接触，因此技术标准中要求光纤跳线的顶点偏移≤50μm 。

光纤高度（Fiber Height ）值得是光纤端面相对于插芯端面的高度，光纤端面可能是凸出于插芯端面之上的，也可能是凹陷于插芯端面之下的。

光纤连接器端面形状1.引言1.1 概述光纤连接器是将光纤互连的关键设备，其中连接器端面形状的设计和制造对光信号传输的质量和稳定性起着至关重要的作用。

光纤连接器的端面形状是指连接器端面的几何形状和外形特征，它既决定了连接器和光纤之间的接触质量，还影响了信号的传输损耗和插拔回复性能。

在光纤连接器端面形状的设计中，需要考虑多个因素，如光纤的折射率、接口的匹配度以及连接器端面的精度要求。

基于这些考虑因素，光纤连接器的端面形状得以分类。

常见的光纤连接器端面形状包括：PC（物理连接）端面、UPC（超物理连接）端面和APC（角物理连接）端面。

PC端面是光纤连接器最常见的端面形状之一，其设计原理是通过圆弧面的连接方式来减小插入损耗。

UPC端面则在PC端面的基础上进一步提高了连接质量，通过引入更高的精度和更光滑的表面处理，大大降低了反射损耗。

而APC端面通过斜向倾斜的面使光信号发生反射，进一步降低了反射损耗和信号的回波。

光纤连接器端面形状对光信号传输质量的影响是显著的。

准确的端面形状可以确保连接器与光纤之间的最大光耦合效率，同时减小信号的传输损耗和回波。

因此，在光纤连接器的设计和制造中，端面形状必须被精确地控制和保证，以确保高质量和可靠的光信号传输。

本文将详细探讨光纤连接器端面形状的定义和分类，以及它们对光信号传输的影响。

同时，还将分析影响光纤连接器端面形状的因素，并提出相关结论和建议。

通过对这一关键技术的深入研究，我们可以更好地了解光纤连接器端面形状的重要性，为光纤通信领域的技术发展和应用提供参考和指导。

1.2 文章结构本文将对光纤连接器端面形状进行详细介绍和分析。

首先，在引言部分将给出对光纤连接器端面形状的概述，介绍其基本概念和背景知识。

接着，文章将按照以下顺序展开阐述。

在正文第2.1部分，将详细定义光纤连接器端面形状的概念和特征。

我们将介绍端面形状的定义，包括表面的形貌特征以及其对光纤连接的要求。

同时，我们还会提及一些常见的光纤连接器端面形状术语，以便读者更好地理解。

光纤跳线端面的检测与清洁方法光纤跳线端面指的是光纤跳线两头具有不同种形状结构的连接头最末端的平整截面，是一个往往比较容易被忽视的地方，由于不规范操作，很容易被污染。

由光学原理可知，这样会引起光信号衰减增大，造成网络故障。

例如，在一次间断性丢包的网络故障排查过程中，使用OTDR检查光路状态的时候，发现其中一芯的中间跳点衰减很大，在1300mm波长时达到2.2db。

经过检查该处衰减异常是由于光纤跳线端面不洁造成，经过清洁后光路衰减值恢复正常，顺利通过OTDR的测试，原故障的间断丢包现象消失，网络通信恢复正常。

图2和图3是该故障时，有问题的光纤跳线端面清洁前和清洁后用OTDR测试的光路对比图，左边图是清洁前，右边图是清洁后。

通过以上故障案例可以让我们充分了解到光纤端面洁净的重要性，在日常对光路的操作及维护中，应该严格执行操作规范，确保光纤跳线端面的清洁度。

如果光纤端面被污染了，就要按规范的程序进行清理。

下面就来谈谈如何检查光纤跳线端面清洁度和清理方法。

1，端面污垢检查方法●目测检查断开设备后拿起光纤跳线对着光线，通过观察端面对光线的折射是否明亮来检测端面是否洁净和平滑。

通过观察，如果端面对光线的反射为平滑明亮则认为是比较洁净的，如果端面对光线的反射不太明亮和不够平滑，很有可能是有污垢存在或者端面上有刮痕，这样的端面将严重影响光传输的质量。

当然借助仪器对端面进行检查能更加全面地了解端面上的细节问题。

●仪器检查目前针对光纤端面的检查工具仪器比较多，其中光纤显微镜是使用最广泛的专业检查仪器。

一般情况下用于多模的光纤显微镜显示倍率为200倍，而用于单模的光纤显微镜显示倍率为400倍。

2，端面污垢清洁方法●在无专业工具辅助下清洁端面在无工具辅助的情况下需要准备无水酒精，清洁棉球，镜头纸。

清洁步骤如下。

（1）一手拿着清洁棉球，然后把无水酒精滴在棉球上，酒精不宜滴得过多。

（2）用带有无水酒精的棉球顺着同一方向擦拭端面，次数根据端面污垢的程度而定。

光缆终端分线盒的光纤连接器和端面清洁方法光纤通信技术的发展带来了快速且可靠的数据传输方式，而光缆终端分线盒作为光纤传输系统的重要组成部分，其连接器和端面的清洁对于保证光信号的完整传输至关重要。

本文将介绍光缆终端分线盒中光纤连接器和端面的清洁方法，以确保高质量的光信号传输和系统稳定性。

一、光纤连接器清洁方法1.使用清洁棒清洁棒是一种常见的光纤连接器清洁工具，其尖细的刷毛头可以轻松进入连接器的孔隙进行清洁。

在清洁前，应先将连接器尘埃和污渍用空气吹净，然后将清洁棒轻轻地在连接器端面上来回擦拭，以去除残留的污渍。

在使用清洁棒时，要注意不要用太大的力气，以免损坏连接器。

2.使用擦拭纸擦拭纸是另一种常见的光纤连接器清洁工具，它具有吸附性好、不会产生纤维碎屑的优点。

使用擦拭纸前，应先将连接器表面的污渍用洗净纯净水清洗干净，然后使用擦拭纸轻轻擦拭连接器端面，直到干净为止。

擦拭时要注意避免使用力过大，以免造成划伤。

3.使用光纤清洁剂当连接器上的污渍较为顽固时，可以使用光纤清洁剂进行清洁。

光纤清洁剂具有去污效果好、不会损伤连接器的特点。

使用光纤清洁剂时，先将其喷洒在擦拭纸上，然后轻轻擦拭连接器的端面，直到清洁干净为止。

擦拭后应及时使用清洁棒或擦拭纸清除残留的清洁剂。

二、端面清洁方法1.使用干净纯棉布清洁光纤连接器端面时，可以使用干净纯棉布进行擦拭。

先用洗净纯净水将光纤连接器端面清洗干净，然后用干净纯棉布轻轻擦拭，直到光纤连接器端面干净为止。

使用干净纯棉布的好处是不会产生静电，避免吸附灰尘。

2.使用专用清洁纸为了更好地清洁光纤连接器端面，市面上有专门的清洁纸产品。

这种清洁纸具有较强的吸附污垢能力和抗静电特性，能够有效清除连接器端面上的灰尘和污渍。

使用该清洁纸时，只需将其轻轻贴在连接器端面上，然后用力旋转，直到光纤连接器端面洁净。

三、注意事项在进行光缆终端分线盒的光纤连接器和端面清洁时，需要注意以下事项：1.避免频繁清洁频繁地清洁光纤连接器和端面会增加损坏的风险，因此应尽量避免不必要的清洁操作。

光纤端面检验资料用光纤放大镜检查光纤连接器端面　1﹑目的1.1 介绍采用光纤放大镜检查光纤连接器的方法﹐并对各种检查结果作出分析，提出相应的改进措施。

1.2 使用光纤放大镜来检查光纤连接器的插针端面是否符合产品等级要求。

2﹑检测用器材及物料2.1 200倍或400倍的光纤放大器(根据检验规范确定)。

2.2 根据要检查的连接器类型选配适当的适配器。

2.3 纯酒精(酒精含量不低于98﹪)。

2.4 无尘纸(无毛软纸)。

2.5 光源3﹑操作重点3.1 如果在放大镜视野内不能看到插针端面，则调整放大镜的位置调整旋钮，直到插针端面的图形全部进入视野内并使得插针的端面图形达到最清晰。

3.1.1 插针端面调整到最清晰状态后应最少观察端面1秒钟以上，以便有足够的时间对于所看到的图像进行分析，防止出现漏看现象。

当端面上有异常现象时一定要进行确认，不可盲目的流向下工序。

纤芯(ø62.5μ) 包层(ø125μ) 纤芯(ø9μ) 包层(ø125μ)3.2 检查插针端面，对于研磨效果很好的连接器。

其端面应该是圆形的，很光洁，光纤芯与插针的端面齐平，并呈现同心圆环形状；3.2.1 在连接头放入到检测设备之前应先在干的无尘纸上擦拭端面，如果端面有污物（或斑点），则用无尘纸沾纯酒精擦拭，直到表面没有污物（或可以看到清晰的斑点）。

　不允许一开始就采用沾有酒精的无尘纸擦拭端面。

3.2.1 擦拭端面时应注意选用无尘纸上没有擦拭过的干净区域﹐擦拭的时候应该以插芯端面垂直于无尘纸朝一个方向划过去约10mm左右﹐力度不可太大﹐绝对不允许在同一地点来回擦拭,或是作曲线、折线运动。

3.2.2 当有难以去除的污渍时可在无尘纸的小块区域内沾上少许酒精再擦拭插芯端面﹐在用酒精擦拭过后一定要在干的无尘纸上擦拭后再看端面。

3.2.3 切记不可用力压住连接头进行擦拭。

3.2.4 连接头插入适配器时要用手拿住连接头的尾部，不可只拿住光缆将连接头送入到适配器中，以免当连接头在适配器内受力时尾部产生光纤的折损。

光纤端面等级验收标准
光纤端面等级验收标准是光通信行业中的一项重要标准，用于评估光纤连接器端面表面质量的好坏。

以下是光纤端面等级验收标准的主要内容：
1. UPC（Ultra Physical Contact）等级：UPC系列连接器端面
要求光纤端面碳化度达到0.5μm以下，表面光滑度要求较高，光纤连接时能提供较好的插入和回拉力，使多模光纤的回波损耗在0.3dB以下，单模光纤的回波损耗在0.2dB以下。

2. APC（Angled Physical Contact）等级：APC系列连接器端
面要求光纤端面采用8度抛光，形成较小的倾斜角度，避免反射损失。

APC连接器端面较适用于单模光纤系统，连接器端
面的反射损耗应在60dB以上。

3. PC（Physical Contact）等级：PC系列连接器端面光纤端面
碳化度达到0.5 ~ 1.5μm之间，表面光滑度较好，插入和回拉
力较大，适用于多模光纤传输系统，连接器端面的回波损耗应在0.5dB以下。

根据实际场景和应用需求，选择合适的光纤连接器端面等级，能够保证信号传输的质量和速度。

光纤端面角度和回损的关系光纤技术在通信领域中扮演着重要角色，而光纤端面角度和回损之间的关系则对光纤的传输性能有着直接影响。

本文将就光纤端面角度对回损的影响进行探讨。

我们需要了解光纤端面角度是指光纤连接器或接头端面与光纤轴线之间的夹角。

通常情况下，光纤的端面角度应保持在一定范围内，常见的光纤端面角度有FC/PC（8°）、FC/UPC（9°）、FC/APC（8°）等。

这些角度的选择是基于光纤的传输特性和连接器的设计要求。

光纤端面角度的选择对于光纤传输的回损有着直接的影响。

回损是指在光纤传输中，光信号由于各种因素造成的信号强度的损失。

而光纤端面角度的变化会导致光信号的反射或折射，从而影响信号的传输质量。

当光纤端面角度与连接器设计要求不符时，就会出现信号的反射现象，这就是所谓的回损。

回损会导致信号的衰减和失真，从而降低光纤传输的效率和质量。

因此，光纤端面角度的精确控制对于减小回损至关重要。

正如前文所述，不同类型的光纤端面角度对回损的影响是不同的。

一般来说，光纤端面角度越小，回损越大。

这是因为端面角度较小的光纤会导致光信号的反射增加，从而造成更大的信号损失。

相反，端面角度较大的光纤则可以减少光信号的反射，降低回损程度。

光纤连接器的质量和制造工艺也会对回损产生影响。

优质的光纤连接器通常采用精密的加工工艺，确保端面角度的精确度和一致性。

而低质量或不合格的连接器则很容易导致端面角度的偏差，进而增加回损。

为了降低回损，保证光纤传输的稳定性和可靠性，我们需要注意以下几点：1. 选择合适的光纤端面角度。

根据实际需求和光纤连接器的要求，选择适当的端面角度，确保光纤连接的质量。

2. 使用优质的光纤连接器。

选择经过认证的品牌和供应商，以确保连接器的质量和制造工艺符合标准要求。

3. 进行端面清洁和保护。

定期清洁和保护光纤端面，避免灰尘、油污等污染物进入，影响连接质量和增加回损。

4. 注意光纤连接的安装和维护。
