视频光端机参数
- 格式:doc
- 大小:291.50 KB
- 文档页数:15

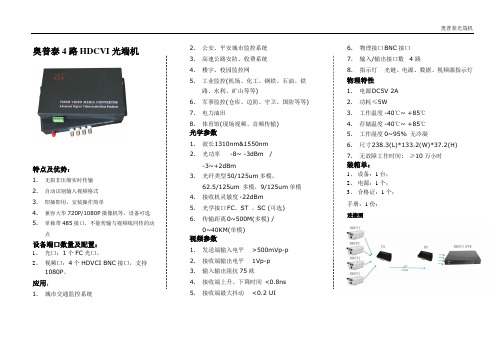

奥普泰光端机奥普泰4路HDCVI光端机特点及优势:1.无损非压缩实时传输2.自动识别输入视频格式3.即插即用,安装操作简单4.兼容大华720P/1080P摄像机等,设备可选5.单独带485接口,不能传输与视频线同传的动点设备端口数量及配置:1、光口:1个FC光口。
2、视频口:4个HDVCI BNC接口,支持1080P。
应用:1.城市交通监控系统2.公安、平安城市监控系统3.高速公路安防、收费系统4.楼宇、校园监控网5.工业监控(机场、化工、钢铁、石油、铁路、水利、矿山等等)6.军事监控(仓库、边防、守卫、国防等等)7.电力油田8.体育馆(现场视频、音频传输)光学参数1.波长1310nm&1550nm2.光功率-8~ -3dBm /-3~+2dBm3.光纤类型50/125um多模,62.5/125um 多模,9/125um单模4.接收机灵敏度-22dBm5.光学接口FC、ST 、SC (可选)6.传输距离0~500M(多模) /0~40KM(单模)视频参数1.发送端输入电平>500mVp-p2.接收端输出电平1Vp-p3.输入输出阻抗75欧4.接收端上升、下降时间 <0.8ns5.接收端最大抖动<0.2 UI6.物理接口BNC接口7.输入/输出接口数4路8.指示灯光链、电源、数据、视频源指示灯物理特性1.电源D C5V 2A2.功耗≤5W3.工作温度-40℃~ +85℃4.存储温度-40℃~ +85℃5.工作湿度0~95% 无冷凝6.尺寸238.3(L)*133.2(W)*37.2(H)7.无故障工作时间: ≥10万小时装箱单:1、设备:1台;2、电源:1个;3、合格证:1个;手册:1份;连接图。
西若威SDI/ASI数字视频光端机用户手册西若威通信技术有限公司I 产品特色(1)无铅环保电路板PCB设计(2)电路采用多层设计,信号传输稳定可靠(3)所有元器件包括接插件,使用国际著名厂商的产品,质量可靠(4)采用铝材料外壳设计,美观大方,重量轻(5)工业级开关电源设计,电压范围宽,电源系统长久可靠工作(6)符合SMPTE259M,SMPTE297M,SMPTE310,SMPTE305(SDTI)标准(7)符合DVB-ASI(EN50083-9)接口标准(8)无需配对使用,符合上述标准均可配对使用(9)自动选择SDI 143,177,270,360,540Mbps,DVB-ASI(10)输入具有电缆均衡,可补偿电缆传输的损耗(11)具有减小信号抖动电路,可以很好地处理畸变信号,输入/输出电缆传输距离可达250米(BELDEN8281电缆)(12)传输距离最大可达100公里(13)系统拓扑可点对点,点对多点(14)工作状态LED灯指示清晰,数据锁定,光信号探测,电源等(15)通过CWDM(粗波分复用)或DWDM(密集波分复用)实现大容量多通道信号传输II 基本功能XOV SD系SDI数字视频光端机可以传输符合SMPTE259M,SMPTE297,SMPTE310 SMPTE305(SDTI)标准的SDI(143Mbps/177Mbps/270Mbps/360Mbps/540Mbps)数字视频信号,或传输符合DVB-ASI(EN50083-9)接口标准的数字视频信号。
III 工作原理每对光端机均有发送端和接收端组成,SDI或ASI信号输入(INPUT)锁相电路自动检测输入信号的速率并锁定,锁定输出给指示电路由LED灯在光端机前面板指示(Lock)。
而后信号进行再生判决以减小信号在传输中引入的抖动,最后驱动光发送模块光输出,发送端还提供1路环出(LOOP),可用于信号输入状态监视。
接收端有2个SDI或1个ASI信号输出口。
视频光端机说明书沈阳光电通技术2020年5月第一章概述、数字视频光端机系列、多路数字视频光端机采纳国际最先进的数字视频及光纤传输技术、WDM技术等,将多路视频信号在单芯光纤实时同步、无失真、高质量地传输。
采纳全视频数字无紧缩传输技术,高质量的视频成效可知足用户的需求,即插即用的设计使得安装简便易行,无需进行现场调剂,其光模块和核心电路均采纳入口元器件,稳固性高、所有的光、电接口均符合国际标准,适用于不同的工作环境。
、依照产品结构分以下几种类型:1路视频光端机mini型(可带数据)1路视频光端机(可带数据、音频、开关量、、以太网)2路视频光端机(可带数据、音频、开关量、电话、以太网)4路视频光端机(可带数据、音频、开关量、电话、以太网)8路视频光端机(可带数据、音频、开关量、电话、以太网)16路视频光端机(可带数据、音频、开关量、、以太网)十六槽2U光端机机架式 (插1路光端机卡)十六槽4U光端机机架势 (插2路、4路、8路、16路光端机卡)第二章:产品简介功能介绍数字视频光端机(以下简称本产品或光端机)是一系列全数字化的高速光纤传输产品。
它利用了先进的高速光纤通信技术、数字视频技术和数据通信技术,并采纳高靠得住性的大规模专用集成电路和表面贴装工艺,是当前利用于远程高分辨率实时视频监控的最先进的传输产品之一。
本系列产品均由光发射机和光接收机组成,通过一根光纤最多可同时传输1-128路演播级正向视频信号、1路10M/100M以太网、1-16路双向高速异步数据(RS485/232/422)信号,及1-16路双向音频、1-16路双向报警开关量、1-8一般(FXO/FXS,热线,磁石)等综合业务。
要紧特点■工业级设计、SMT工艺■全数字光纤传输平台、同平台多业务灵活配置■可提供台式,集中插卡式机架2种方式,插卡式分为2U、4U两种机箱■自主知识产权大规模专用集成电路核心■单纤传输,可选双纤,单模、多模可选,传输距离0-100Km。

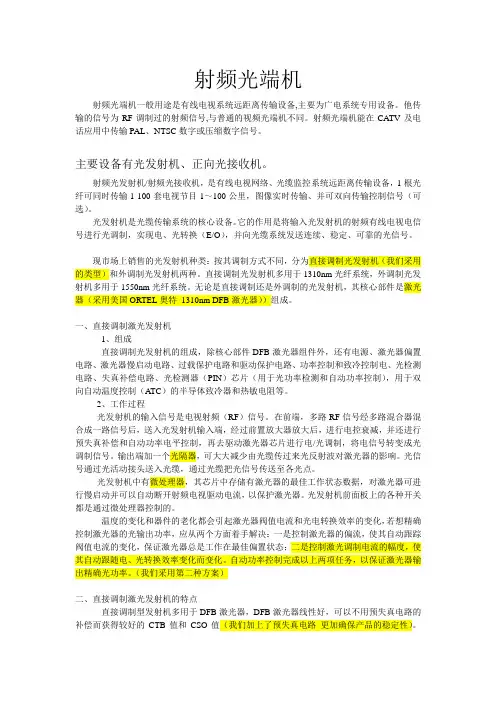

射频光端机射频光端机一般用途是有线电视系统远距离传输设备,主要为广电系统专用设备。
他传输的信号为RF调制过的射频信号,与普通的视频光端机不同。
射频光端机能在CATV及电话应用中传输PAL、NTSC数字或压缩数字信号。
主要设备有光发射机、正向光接收机。
射频光发射机/射频光接收机,是有线电视网络、光缆监控系统远距离传输设备,1根光纤可同时传输1-100套电视节目1~100公里,图像实时传输、并可双向传输控制信号(可选)。
光发射机是光缆传输系统的核心设备。
它的作用是将输入光发射机的射频有线电视电信号进行光调制,实现电、光转换(E/O),并向光缆系统发送连续、稳定、可靠的光信号。
现市场上销售的光发射机种类:按其调制方式不同,分为直接调制光发射机(我们采用的类型)和外调制光发射机两种。
直接调制光发射机多用于1310nm光纤系统,外调制光发射机多用于1550nm光纤系统。
无论是直接调制还是外调制的光发射机,其核心部件是激光器(采用美国ORTEL奥特1310nm DFB激光器))组成。
一、直接调制激光发射机1、组成直接调制光发射机的组成,除核心部件DFB激光器组件外,还有电源、激光器偏置电路、激光器慢启动电路、过载保护电路和驱动保护电路、功率控制和致冷控制电、光检测电路、失真补偿电路、光检测器(PIN)芯片(用于光功率检测和自动功率控制),用于双向自动温度控制(A TC)的半导体致冷器和热敏电阻等。
2、工作过程光发射机的输入信号是电视射频(RF)信号。
在前端,多路RF信号经多路混合器混合成一路信号后,送入光发射机输入端,经过前置放大器放大后,进行电控衰减,并还进行预失真补偿和自动功率电平控制,再去驱动激光器芯片进行电/光调制,将电信号转变成光调制信号。
输出端加一个光隔器,可大大减少由光缆传过来光反射波对激光器的影响。
光信号通过光活动接头送入光缆,通过光缆把光信号传送至各光点。
光发射机中有微处理器,其芯片中存储有激光器的最佳工作状态数据,对激光器可进行慢启动并可以自动断开射频电视驱动电流,以保护激光器。

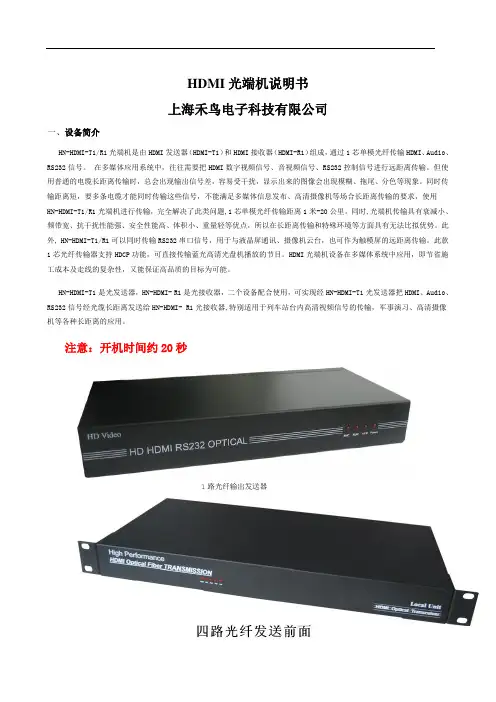

HDMI光端机说明书上海禾鸟电子科技有限公司一、设备简介HN-HDMI-T1/R1光端机是由HDMI发送器(HDMI-T1)和HDMI接收器(HDMI-R1)组成,通过1芯单模光纤传输HDMI、Audio、RS232信号。
在多媒体应用系统中,往往需要把HDMI数字视频信号、音视频信号、RS232控制信号进行远距离传输。
但使用普通的电缆长距离传输时,总会出现输出信号差,容易受干扰,显示出来的图像会出现模糊、拖尾、分色等现象。
同时传输距离短,要多条电缆才能同时传输这些信号,不能满足多媒体信息发布、高清摄像机等场合长距离传输的要求,使用HN-HDMI-T1/R1光端机进行传输,完全解决了此类问题,1芯单模光纤传输距离1米-20公里。
同时,光端机传输具有衰减小、频带宽、抗干扰性能强、安全性能高、体积小、重量轻等优点,所以在长距离传输和特殊环境等方面具有无法比拟优势。
此外, HN-HDMI-T1/R1可以同时传输RS232串口信号,用于与液晶屏通讯、摄像机云台,也可作为触模屏的远距离传输。
此款1芯光纤传输器支持HDCP功能,可直接传输蓝光高清光盘机播放的节目。
HDMI光端机设备在多媒体系统中应用,即节省施工成本及走线的复杂性,又能保证高品质的目标为可能。
HN-HDMI-T1是光发送器,HN-HDMI- R1是光接收器,二个设备配合使用,可实现经HN-HDMI-T1光发送器把HDMI、Audio、RS232信号经光缆长距离发送给HN-HDMI- R1光接收器,特别适用于列车站台内高清视频信号的传输,军事演习、高清摄像机等各种长距离的应用。
注意:开机时间约20秒1路光纤输出发送器4路光纤输出发送器12V/DV供电接收器二、装箱清单当您打开包装,请确保符合以下设备及配件的使用。
·HDMI光发送器一台·HDMI光接收器一台·电源变换器二只·单模跳线一根·HDMI电缆一根·使用说明书一份·合格证一份三、连接设备介绍如何连接HDMI-T1发送器和HDMI-R1接收器·HDMI-T1发送器HDMI-T1是单光纤输出的发送器,连接到您的电脑或媒体播放或高清摄像机等设备。

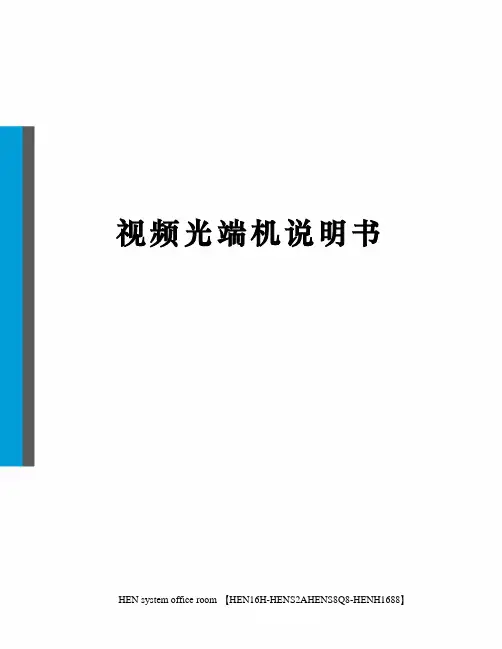

视频光端机说明书 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】产品简介及设计体系随着光纤的广泛应用,特别是近年来,光纤传输设备稳定性及可靠性的优势越来越突出,而且价格不断降低,数字视频光端机凭借其可靠性、灵活性、安全性的特点,赢得越来越多的客户的青睐。
本系列数字视频光端机,采用完全具有自主知识产权的集成电路,模块化设计,更加适合于各个领域的视频监控以及高可靠性的数据传输。
产品型号纯视频数字视频光端机OVD10 1路视频OVD20 2路视频OVD40 4路视频OVD80 8路视频OVD160 16路视频带1路反向数据的数字视频光端机OVD11 1路视频 + 1路反向数据OVD21 2路视频 + 1路反向数据OVD41 4路视频 + 1路反向数据OVD81 8路视频 + 1路反向数据OVD161 16路视频 + 1路反向数据带1路双向音频的数字视频光端机OVD10-1A 1路双向视频 + 1路双向音频带1路双向音频和1路开关量的数字视频光端机OVD10-1A1K 1路双向视频 + 1路双向音频 + 1路开关量带1路以太网、1路反向数据和1路双向数据的数字视频光端机OVD12-1IP 1路视频 + 1路RS485反向数据 +1路双向RS232数据 + 1路以太网目录一、产品特点 ............................................二、产品结构及接口部件名称...............................产品结构........................................................常见面板标识....................................................接口部件的类型和定义 (5)三、设备安装 (5)四、典型应用 (6)五、主要技术参数 (7)视频参数 (7)数据指标 (8)光学参数 (8)主要指标 (8)电源以及外观参数 (8)六、常见故障 (8)七、注意事项 (9)八、售后服务 (9)一、产品特点主要特点:支持多模光纤传输支持单模光纤传输支持光纤传输提供常用的FC/SC/ST光纤接口单纤传输技术采用标准的WDM和CWDM技术定制的光纤传输器件,提供更加适合的速率和带宽视频完全兼容PAL、NTSC、SECAM制式可以应用于上下波分复用的光纤链路上二、产品结构及接口部件名称2.1 产品结构本系列光端机由以下部分组成:光端机接收机,光端机发射机,光端机电源2.2 常见面板标识图2-1:OVD11数字视频光端机前后面板标识图2-2:OVD21数字视频光端机前后面板标识图2-3:OVD41数字视频光端机前后面板标识图2-4:OVD81数字视频光端机前后面板标识图2-5:OVD161数字视频光端机前面板标识图2-6:OVD10-1A数字视频光端机前面板标识图2-7:OVD10-1A1K数字视频光端机前面板标识图2-8:OVD12-1IP数字视频光端机前面板标识2.2.1面板指示灯状态PWR:电源指示灯:常亮,表示电源工作正常;不亮,请检查供电。

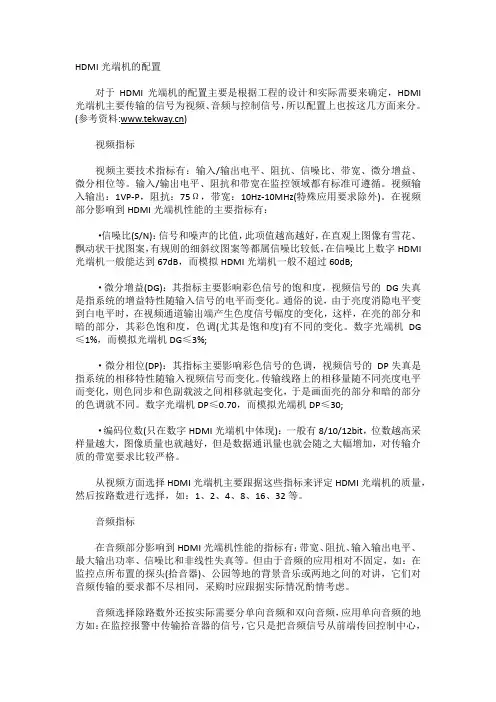

HDMI光端机的配置对于HDMI光端机的配置主要是根据工程的设计和实际需要来确定,HDMI 光端机主要传输的信号为视频、音频与控制信号,所以配置上也按这几方面来分。
(参考资料:)视频指标视频主要技术指标有:输入/输出电平、阻抗、信噪比、带宽、微分增益、微分相位等。
输入/输出电平、阻抗和带宽在监控领域都有标准可遵循。
视频输入输出:1VP-P,阻抗:75Ω,带宽:10Hz-10MHz(特殊应用要求除外)。
在视频部分影响到HDMI光端机性能的主要指标有:·信噪比(S/N):信号和噪声的比值,此项值越高越好,在直观上图像有雪花、飘动状干扰图案,有规则的细斜纹图案等都属信噪比较低,在信噪比上数字HDMI 光端机一般能达到67dB,而模拟HDMI光端机一般不超过60dB;·微分增益(DG):其指标主要影响彩色信号的饱和度,视频信号的DG失真是指系统的增益特性随输入信号的电平而变化。
通俗的说,由于亮度消隐电平变到白电平时,在视频通道输出端产生色度信号幅度的变化,这样,在亮的部分和暗的部分,其彩色饱和度,色调(尤其是饱和度)有不同的变化。
数字光端机DG ≤1%,而模拟光端机DG≤3%;·微分相位(DP):其指标主要影响彩色信号的色调,视频信号的DP失真是指系统的相移特性随输入视频信号而变化。
传输线路上的相移量随不同亮度电平而变化,则色同步和色副载波之间相移就起变化,于是画面亮的部分和暗的部分的色调就不同。
数字光端机DP≤0.70,而模拟光端机DP≤30;·编码位数(只在数字HDMI光端机中体现):一般有8/10/12bit,位数越高采样量越大,图像质量也就越好,但是数据通讯量也就会随之大幅增加,对传输介质的带宽要求比较严格。
从视频方面选择HDMI光端机主要跟据这些指标来评定HDMI光端机的质量,然后按路数进行选择,如:1、2、4、8、16、32等。
音频指标在音频部分影响到HDMI光端机性能的指标有:带宽、阻抗、输入输出电平、最大输出功率、信噪比和非线性失真等。
视频光端机参数
视频光端机1~16路是比较常用的设备,他们除了视频路数不同或定制的接口种类不同,其他的功能参数都相同。
当达到二三十路时候,视频接口多了,整个外观也变大庞大。
有的会采用双电源供电,确保稳定运行。
视频接口
视频阻抗:BNC 75Ω非平衡接口
信号电压:1Vpp,最大1.5 Vpp
信号带宽:≥8MHz
视频数码位宽:≥8bit
微分增益:<1.5%
微分相位:<1.5°
信噪比:67dB(加权)
数据接口
数据接口形式:欧式接线端子或RJ45
电气接口:RS322速率:DC-115.2KBPS
RS322速率:DC-115.2KBPS
码速率:
RS422/485速率:DC-1.25MBPS
误码率:≤10-9
音频接口
音频接口形式:欧式接线端子
音频输入/输出阻抗:600Ω (平衡/ 非平衡)
音频输入/输出电平:典型0dBm
频率响应:4KHz常规或者10Hz~20KHz广播级
音频数码位宽:8 bit常规或者24 bit广播级
信噪比:80dB(加权)
光纤接口
物理接口:ST/FC/SC
光纤种类:单模9/125,多模50/125,62.5/125
传输距离:单模可达110KM,(单端)多模可达到3KM
光发射波长:850/1310nm(多模),1310/1550nm(单模)
环境指标
工作温度:-30℃~+70℃
工作湿度:0~95%(无冷凝)
供电方式、功耗
供电方式:±5V输入,外接电源适配器(电压交流220V) 消耗功率:<5W(单端)
开关量参数
输入参数:无源
输出参数:DC:30V/200mA(或DC30V/1A)
数据接口形式:欧式接线端子或RJ45
常用视频光端机4、8、16路。
4路视频光端机8路视频光端机
16路视频光端机
