立体几何三视图教师版

学科教师辅导讲义班级：年 级： 五年级 辅导科目：小学思维学科教师：上课时间授课主题 立体几何拓展----三视图一．三视图在观察物体的时候，我们往往可以从不同的角度进行观察．角度不同，看到的风景就会不同．比如：我们可以从正面看，上面看，左面看，看到的图形分别称为正视图，俯视图和左视图．并且容易发现：正面看和后面看，上面看和下面看，左面看和右面看得到的图形是知识图谱错题回顾三视图知识精讲相同的．对于较复杂的立体图形，通过三视图法往往可以很方便地计算出表面积． 二．正方体的展开图我们采用不同的剪开方法，共可以得到下面11种展开图．三．长方体的展开图观察上图可以发现，长方体的展开图由6个长方形组成，相对面的面积相等，即上面=下面=长×宽，左面=右面=宽×高，前面=后面=长×高． 四．判断图形折叠后能否围成长方体或正方体的方法．判断一个图形折叠后能否围成正方体或长方体，首先，要依据它们各自展开图的特点判断；其次，可以运用空间想象或实际操作进一步判断．重难点：展开图、三视图及三视图求个数和表面积．上 后 前右左下 展开后由上、下、左、右、前、后六个正方形面组成，这六个正方形面的面积都相等．高宽长右面左面 后面下面 前面 上面三点剖析题模精选题模一：展开图与对立面例1.1.1 一个正方体的六个面上分别写着A ，B ，C ，D ，E ，F 六个字母．请你根据图中的三种摆放情况，判断每个字母的对面是______________，______________，______________【答案】 B 与D 相对，E 与A 相对，C 与F 相对 【解析】 由于正方体的6个面上写了6个不同的字母，那么每个字母在正方体的面上只能出现1次，如果2个字母在相邻的面上出现，那么它们一定不能相对．第一步，先看前2种摆放情况：在这2种摆放情况中，只有字母B 出现了2次，那么由第一种摆放可知，B 不与A 相对，也不与F 相对；由第二种摆放可知，B 不与C 相对，也不与E 相对．那么在所有的字母中，B 只能与D 相对．第二步，再看后2种摆放情况：在这2种摆放情况中，只有字母E 出现了2次，那么由第二种摆放可知，E 不与B 相对，也不与C 相对；由第三种摆放可知，E 不与D 相对，也不与F 相对．那么在所有的字母中，E 只能与A 相对．正方体有三个对面，因B 与D 相对，E 与A 相对，那么第三组对面上一定是C 与F 相对．例1.1.2 图中的四个正方体标字母的方式是完全相同的，请你利用图中已知的信息，判断A 、B 、C 的对面分别标的是哪个字母？【答案】 A 的对面标有D ，B 的对面标有F ，C 的对面标有E【解析】 由已知条件，标有C ，D 的两个面不能相对，那么或A 的对面标有D ，或B 的对面标有D ．如果标有D ，A 的两个面相对，那么“标有C ，D 的两个面不能相对”，“标有E ，A 的两个面也不能相对”这两个条件都可以满足．注意到当D 在朝右的面，E 在朝上的面时，F 在朝前的面上，那么只能是标有E ，C 的两个面相对，而标有F ，B 的两个面相对．经检验，这种情况满足题目要求．如果标有D ，B 的两个面相对，那么由于标有E ，A 的两个面也不能相对，于是标有A 的对面就是标有F 的面，而标有C 的对面就是标有E 的面．此时D 在朝后的面上，E 在朝左的面上，F 在朝下的面上．我们把六面体旋转，把D 转到朝右的面，并把E 转到朝上的面，BFA EBC FED A BCD CCEAEF D此时朝前的面上标的是A ，而朝后的面上标的是F ，与题意不符．综上所述，满足题意的答案只有一个：A 的对面标有D ，B 的对面标有F ，C 的对面标有E ．例1.1.3 如图，第1个方格内放着一个正方体木块，木块六个面上分别写着ABCDEF 六个字母．其中A 与D 相对，B 与E 相对，C 与F 相对．现在将木块标有字母A 的那个面朝上，标有字母D 的那个面朝下放在第1个方格内，然后让木块按照箭头指向，沿着图中方格滚动，当木块滚到21格时，木块向上的面上写的是哪个字母？【答案】 字母A【解析】 发现木块向左滚4格后，各个面上标的字母与初始时的情况完全一致．那么木块朝其它方向滚时也有类似的情况，即木块向任意方向连滚4格，它的各个面上标的字母不变． 所以木块向左滚4格到第5格时，各个面上标的字母与在第1格时的情况完全一致．再向下滚4格到第9格，再向右滚4格到第13格，再向下滚4格到第17格，最后向左滚4格到第21格，每次都是朝同一方向滚4格，因此在第5格，第9格，第13格，第17格，第21格木块向上的面上总是写的字母A ．例1.1.4 如图，在一个正方体的表面上写着1~6这6个自然数，并且1对着4，2对着5，3对着6．现在将正方体的一些棱剪开，使它的表面展开图如图所示．如果只知道1和2所在的面，那么6应该在哪个面上（写出字母代号）？【答案】 A【解析】 对于立方体展开图，我们可以把任一个面当作底面，把它还原成立方体的表面．如图1，观察虚线圈住的部分，可以发现写有1，A ，B 的三个面两两相邻；再观察图2的虚线圈住的部分，发现写有A ，B ，C 的三个面也两两相邻．此时，写有1的面与A 面，B 面都相邻，C 面也与A 面，B 面都相邻，因此写有1的面与C 面相对，即C 面上写的是4．1 AB C 2D 3 121A B C 2D1A B C 2D1与C 相对，C 面上写的是421 5920 19观察图3中的虚线圈住的部分，容易看出写有2的面与B 面相对，因此B 面上写的是5．则立方体展开图就如图4所示．还剩下A 面与D 面上的数字没有确定，这两个面上分别写有3和6．由于写有1的面，写有5的面与A 面两两相邻，把这三个面还原到立方体中．在图2所示的立方体中，5与2相对，在立方体朝左的侧面上；1在朝前的侧面上．在展开图中以写有1的面为朝前的侧面，A 面为下底面，则写有5的面恰好在朝左的侧面上．此时写有1的面，写有5的面都对齐了，而原立方体中下底面写有数字6，因此A 面上就是6．例1.1.5 下图是正方体，四边形APQC 是表示用平面截正方体的截面，截面的线表现在展开图的哪里呢？把大致的图形在右面展开图里画出来．【答案】 见解析【解析】 截线在展开图中如图所示：例1.1.6 右图是一个立体图形的平面展开图，图中的每个小方格都是边长为1的正方形．现在将其沿实线．．．折叠，还原成原来的立体图形，那么立体图形的体积等于_________． 图3 1A B 4 2D2与B 相对， B 面上写的是5图41 A 54 2DBPEAD CB GHQFAEDCB HGFA ． 3B ． 4C ． 5D ． 6 【答案】B【解析】 根据实线还原，体积为4． 题模二：三视图求表面积例1.2.1 下图是由5个相同的正方体木块搭成的，从上面看到的图形是（ ）．A ． A 图B ． B 图C ． C 图D ． D 图【答案】C【解析】 5个在原图均已看到，易知C 符合要求．例1.2.2 右图是由18个棱长为1cm 的小正方形拼成的立体图形，它的表面积是（ ）平方厘米．A ． 44B ． 46C ． 48D ． 50【答案】C【解析】 从正面、左面、上面分别可看见8、7、9块，故表面积为()21879248cm ⨯++⨯=．例1.2.3 右图中的一些积木是由16块棱长为2cm 的正方体堆成的，它的表面积是________2cm ．【答案】 200D ．B ．C ．A ．【解析】 从前到后的3面依次有2块、5块、7块，因此还剩162572---=块，为可看见的1块与其下方的1块．由此易知正视图、俯视图、左视图分别能看到7块、9块、8块，此外离我们最近的2块有两个面从6个方向均无法看到，综上共可看到()7982250++⨯+=个面，表面积为22250200cm ⨯=．例 1.2.4 图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少【答案】 37；三视图如下图所示；102【解析】 将此图分为从左到右的5层，分别有16、9、5、6、1块，故共有16956137++++=块．三视图见答案，分别可看见17、15、16块，其中左视图有3块“被遮挡”，因此表面积为()17151632102+++⨯=⎡⎤⎣⎦．例1.2.5 图中的立体图形由11个棱长为1的立方块搭成，这个立体图形的表面积为_______．【答案】34【解析】 按一定的顺序，从不同的角度来看这个立体图形的表面的面积． 题模三：已知三视图反推个数例1.3.1 这个图形最少是由（ ）个正方体整齐堆放而成的．正视图 俯视图 左视图A．12B．13C．14D．15【答案】B【解析】从上面看下去，最少需要：122412113++++++=．例1.3.2此图是某几何体从正面和左面看到的图形．若该几何体是由若干个棱长为1的正方体垒成的，则这个几何体的体积最小是________．【答案】6【解析】根据正视图，理论上最少需要6块．而6块可以构造出来，例如，其俯视图如下图所示．因此，体积最小为3166⨯=．例 1.3.3一个立体图形，从前面，上面，右边三个方向看到的图形都如图所示，是一个样的，那么该立体图形最多由__________块小立方体组成．【答案】23【解析】按由上到下逐层分析，各层的小立方体数目分别不超过1个、4个、8个、10个，所以该立体图形最多由23个小立方体组成．例 1.3.4有一些大小相同的正方形木块堆成一堆，从上往下看是图3-1，从前往后看是图3-2，从左往右看是图3-3，那么这堆木块最多有多少块？最少有多少块？1412212从正面看从左面看【答案】16，13【解析】43416+⨯=块，424113+⨯+=块．这堆木块最多有16块，最少有13块．例1.3.5地上有一堆小立方体，从上面看时如图1所示，从前面看时如图2所示，从左边看时如图3所示．这一堆立方体一共有几个？如果每个小立方体的棱长为1厘米，那么这堆立方体所堆成的立体图形表面积为多少平方厘米？【答案】10个；42平方厘米【解析】采用在俯视图上标数的方法来求解，只要知道俯视图上的每格有几块小立方体，就可以很轻松的得到这堆立方体所形成的立体图形的样子．首先从俯视图很容易看出，有3个格子里是没有小立方体的，而其他6个格子里至少有一个小立方体．如下图，将所得信息填入俯视图中．结合俯视图和主视图，不难看出，有两格只有1块小立方体．将所得信息填入俯视图中．同样的，结合俯视图和左视图，又可以知道有一格只有1块小立方体．将所得信息填入俯视图中．图1 图2 图3从前面看1001我们来继续考虑，左视图中最左边一排有2块小立方体，所以俯视图左上角处有2块小立方体．将所得信息填入俯视图中．同理，主视图最右边一排有2块小立方体，所以俯视图最右边中间处有2块小立方体．将所得信息填入俯视图中．不难看出，俯视图中最后剩下的那块有3个小立方体，所以俯视图中每格的小立方体数如下：于是这一堆立方体一共有21321110+++++=个． 接着很容易得到这个立体图形的样子，如下图．上下各能看到6个面，前后各能看到6个面，左右各能看到6个面，同时注意到立体图形的中间共有6个会互相遮挡的面，所以表面积是()2666642⨯+++=平方厘米．从左边看1 0 0 012 1 0 0 012 1 0 0 2 0 112 1 03 0 2 011随练1.1将一正方体纸盒沿右图所示的粗实线剪开，展开成平面图，其展开图的形状为（）．A．A图B．B图C．C图D．D图【答案】B【解析】竖向只剪了1刀，故前、后、左、右四个面应在一条线上，排除A、D．易知上、下两面不在一条线上，排除C，故选B．随练1.2水平放置的正方体的六个面分别用“前面、后面、上面、下面、左面、右面”表示．如下图，是一个正方体的平面展开图，若图中的“似”表示正方体的前面，“锦”表示右面，“程”表示下面．则“祝”、“你”、“前”分别表示正方体的________________________．【答案】后面、上面、左面【解析】易知你、程相对，前、锦相对，祝、似相对，因此“祝”、“你”、“前”分别表示正方体的后面、上面、左面．随练1.3小明把五颗完全相同的骰子拼摆成一排（如图），那么这五颗骰子底面上的点数之和是__________．【答案】16【解析】根据已知推出(4,5)(1,3)(2,6)互为对立面，所以这五颗骰子底面上的点数之和是6152216++++=．随练1.4右图是由八个相同的小正方体组成而成的几何体，则从正面观察，得到的平面图随堂练习形是__________．序号）【答案】 ②【解析】 从正面看到图②，从上面看到图①，从右面看到图③．所以正确答案是图②．随练1.5 由棱长为1的正方体搭成如图所示的图形，共有__________个正方体，它的表面积是__________．【答案】 10；34【解析】 第一层有8个，第二层有2个，共10个．其三视图分别能看到4、5、8个，故表面积为()11458234⨯⨯++⨯=．随练1.6 如图，有9个边长为1米的正方体，如图所示堆成一个立体图形．该立体图形的表面积等于__________平方米．【答案】 38【解析】 利用三视图．从前面、右面、上面看依次如图所示．所以该立体图形的表面积是()26672138++⨯⨯=平方米．随练1.7 如图6，用若干个棱长为1的小正方体堆成一个大的几何体，这个几何体的表面积（含底面积）是__________．① ② ③ ④【答案】90【解析】根据三视图，大的几何体的表面积等于正视图面积+俯视图面积+右视图面积的2倍，所以是()2++⨯⨯=．1415162190随练 1.8用棱长是1厘米的小立方体拼成如图所示的立体图形，这个图形的表面积是__________平方厘米．【答案】46平方厘米【解析】如图1，从立体图形上方和下方看去，看到的都是9块小正方形．面积是9平方厘米．图1图2从四个侧面看去，看到的是图2形式的7块小正方形，面积是7平方厘米．所以立体图形的表面积为927446⨯+⨯=平方厘米．随练1.9把若干个棱长为1厘米的小正方体木块搭成一个图形，从上面和前面看到的都是如图所示的情形，这个图形最多需要__________个这样的小正方体，最少需要__________个这样的小正方体．【答案】9；7【解析】由从上方看到的结果可知第一层必有5个，且第二层至多5个；由从前面看到的结果可知共有2层，且第二层至少2个．再结合两个视图可知第二层至多4个．综上，最多9个，最少7个．作业1一个数学玩具的包装盒是正方体，其表面展开图如下．现在每方格内都填上相应的数字．已知将这个表面展开图沿虚线折成正方体后，相对面的两数之和为“3”，则填在A、B、C内的三个数字依次是_____________．【答案】3，1，2【解析】正方体的平面展开图中，相对面之间一定隔着一个正方形，所以在此正方体上与“A”相对的面上的数是“0”．与“B”相对的面上的数是“2”．与“C”相对的面上的数是“1”．所以A、B、C内的三个数字依次是3，1，2．作业2把1至6各一个分别写在正方形的六个面上，每个面只写一个数字，且1与4相对，2与5相对，3与6相对，从某个角度看到的三个面上的数字如图（a）所示，从另一个角度看到的三个面如图（b）所示，那么图（b）中的“？”代表的数字是___________．A．2B．3C．4D．5【答案】A【解析】如图，4对面是1，所以在图a中把4翻到底面，顶部变成了1，如图b，而5C 2B 0A 1自我总结课后作业对面是2,所以当6转到正面时，5在左侧，右侧自然是2了，故答案是2．．作业3下图由一个正五边形，五个长方形，五个等边三角形组成，它是一个立体图形的平面展开图，那么这个立体图形有__________条棱．【答案】20【解析】此立体图形，示意图如上：共20条棱．作业4用若干个棱长为1cm的小正方体码放成如图所示的立体，则这个立体的表面积（含下底面面积）等于___________2cm．【答案】60【解析】根据三视图，我们可知，此立体图形的前面与后面，左面与右面，上面与下面的表面积分别相等．所以我们只要知道前面有11个正方形，右面有8个正方形，上面有11个面，就可求出它露在外面的面共计()11811260++⨯=个正方形，所以它的表面积是2260160cm⨯=．作业5如图，把19个边长为1厘米正方体重叠起来堆成如图所示的立方体，这个立方体的表面积是______平方厘米．【答案】54【解析】从上下左右前后六个方向看，分别可以看到9、9、8、8、10、10个小正方形面，所以总的表面积为54平方厘米．作业6图中的立体是由大小相同的若干单位正方体积木搭成的．这样的积木一共有多少块？画出它的三视图，表面积是多少？【答案】30；三视图如下图所示；76【解析】将此图分为从左到右的4层，分别有11、7、5、7块，故共有1175730+++=块．三视图见答案，分别可看见13、12、11块，其中左视图有2块“被遮挡”，因此表面积为()1312112276+++⨯=⎡⎤⎣⎦．作业7由若干个相同的正方体木块搭成的立体，从正面和左面看到的图形都是右图，搭这样的立体，最少用（）个这样的木块．A．4B．5C．6D．8【答案】A【解析】按如图方式摆放即可．正视图俯视图左视图作业8由若干个棱长为1的正方体堆成的立体图形，其正视图、俯视图和左视图如下所示，请问这个立体图形体积是________．正视图俯视图左视图【答案】5【解析】由正视图和左视图可知共两层，且顶层只有1块，由俯视图可知底层有4块，故共有5块，体积为5．作业9一仓库里堆放着若干个完全相同的正方体货箱，这堆货箱的三视图如图所示，这堆真方体货箱共有______________个．【答案】9【解析】俯视图确定基座，分析每块上的高度．。

空间几何体的三视图教案空间几何体的三视图教案作为一位不辞辛劳的人民教师，时常会需要准备好教案，编写教案助于积累教学经验，不断提高教学质量。

教案应该怎么写呢？以下是小编为大家整理的空间几何体的三视图教案，欢迎阅读与收藏。

教学目标（1）了解两种投影方法，中心投影与平行投影。

（2）掌握三视图的画法规则，能画出简单空间几何体的三视图，能由三视图还原成实物图。

过程与方法通过直观感知，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的应用意识。

◆情感态度与价值观欣赏空间图形反映的数学美，培养学生大胆创新、勇于探索、互相合作的精神。

教学重点画出空间几何体的三视图。

教学难点识别三视图所表示的空间几何体。

教学方法问题探索和启发引导式相结合教具准备多媒体教学设备教学过程（一）创设情境，引入新课活动1．（多媒体播放手影表演图片，组织学生欣赏）1．导入：同学们在感受这些形象逼真的图形时，是否思考一下，这些图形是怎样形成的呢？它们形成的原理又是什么呢？这就是我们本节课所要探讨的第一个问题——中心投影和平行投影．设计意图引入生活情境，激发学生的学习欲望，自然导入新课，同时又弘扬了中国传统文化，增强文化意识．活动2．多媒体播放演示中心投影和平行投影的相关知识．1．投影的概念①投影：由于光的照射，在不透明物体后面的屏幕上留下这个物体的影子，这种现象叫做投影．其中，光线叫做投影线，屏幕叫做投②中心投影：把光由一点向外散射形成的投影叫做中心投影．③平行投影：把在一束平行光线照射下形成的投影称为平行投影．平行投影分为斜投影与正投影．讲解原则：配以多媒体动画，让学生思考，抽象或概括出相应定义，教师加以修正．设计意图通过动画演示投影的形成过程，使学生直观、生动地感悟，使抽象问题具体化，加速学生对概念的理解．2．中心投影和平行投影的区别和用途中心投影的投影线交于一点，形成的投影图能非常逼真地反映原来的物体，主要运用于绘画领域．平行投影的投影线相互平行，形成的投影图则能比较精确地反映原来物体的形状和特征．因此更多应用于工程制图或技术图样．活动3．直观感知形成概念－－三视图①欣赏图片；图片说明从不同的角度看同一物体视觉的'效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这就是本节课我们要探讨的第二个问题——空间几何体的三视图．②欣赏飞机、轿车的三视图图片；设计意图引入生活情境激发学生的学习欲望，自然引入新课，同时与其它学科相联系，拓宽学生思维，发展他们联想、类比能力．（二）动手作图掌握技能在初中，我们已经学习了长方体、正方体、圆柱、圆锥、球的三视图（正视图、侧视图、俯视图），下面我们就以长方体为例，结合刚刚学过的投影知识，进一步了解空间几何体的三视图。

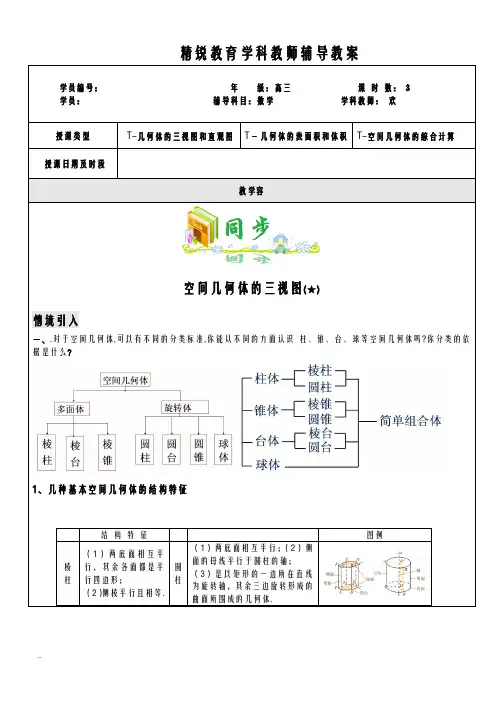

精锐教育学科教师辅导教案学员编号：年级：高三课时数：3学员：辅导科目：数学学科教师：欢授课类型T-几何体的三视图和直观图T–几何体的表面积和体积T-空间几何体的综合计算授课日期及时段教学容空间几何体的三视图(★)情境引入一、.对于空间几何体,可以有不同的分类标准,你能从不同的方面认识柱、锥、台、球等空间几何体吗?你分类的依据是什么?1、几种基本空间几何体的结构特征结构特征图例棱柱（1）两底面相互平行，其余各面都是平行四边形；（2）侧棱平行且相等.圆柱（1）两底面相互平行；（2）侧面的母线平行于圆柱的轴；（3）是以矩形的一边所在直线为旋转轴，其余三边旋转形成的曲面所围成的几何体.棱锥（1）底面是多边形，各侧面均是三角形；（2）各侧面有一个公共顶点.圆锥（1）底面是圆；（2）是以直角三角形的一条直角边所在的直线为旋转轴，其余两边旋转形成的曲面所围成的几何体.棱台（1）两底面相互平行；（2）是用一个平行于棱锥底面的平面去截棱锥，底面和截面之间的部分.圆台（1）两底面相互平行；（2）是用一个平行于圆锥底面的平面去截圆锥，底面和截面之间的部分.球（1）球心到球面上各点的距离相等；（2）是以半圆的直径所在直线为旋转轴，半圆面旋转一周形成的几何体.思考：柱、锥、台几何体有什么在的联系？？2、.为了研究空间几何体,我们需要在平面上画出空间几何体. 空间几何体有哪些不同的表现形式?答：三视图和直观图1.中心投影与平行投影：①投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以科学的抽象，总结其中的规律，提出了投影的方法。

②中心投影：光由一点向外散射形成的投影。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影. 分正投影、斜投影.→讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：.1. “视图”是将物体按正投影法向投影面投射时所得到的投影图. 光线自物体的前面向后投影所得的投影图成为“正视图”，自左向右投影所得的投影图称为“侧视图”，自上向下投影所得的图形称为“俯视图”. 用这三种视图即可刻划空间物体的几何结构，称为“三视图”.2. 画三视图之前，先把几何体的结构弄清楚，确定一个正前方，从几何体的正前方、左侧（和右侧）、正上方三个不同的方向看几何体，画出所得到的三个平面图形，并发挥空间想象能力. 在绘制三视图时，分界线和可见轮廓线都用实线画出，被遮挡的部分用虚线表示出来.3. 三视图画法规则：(1)高平齐:正视图和侧视图的高保持平齐；宽相等:侧视图的宽和俯视图的宽相等；长对正:正视图和俯视图的长对正。

《三视图》教案(汇总三篇)（实用版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的教育资料，如工作总结、工作计划、工作报告、活动总结、实习报告、演讲稿、规章制度、心得体会、自我鉴定、其他范文等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor.I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, this store provides various types of educational materials for everyone, such as work summaries, work plans, work reports, activity summaries, internship reports, speeches, rules and regulations, experiences, self-evaluation, and other sample articles. If you want to learn about different data formats and writing methods, please pay attention!《三视图》教案(汇总三篇)《三视图》教案篇1黑龙江省实验中学课时计划备课时间200 年月日授课日期200 年月日星期第课时年班教材第二章第三节课题三视图教学目标1、掌握一般技术图样所采用的投射方法。

第50课 空间几何体的三视图和直观图１．空间几何体的直观图画法步骤具体画法画轴①原图形中，取互相垂直的x 轴、y 轴、z 轴，三轴相交于点O ．②直观图中，画x '轴、y '轴、z '轴，三轴相交于点O '，使45,90x O y x O z ''''''∠=∠=．画线原图形中平行于x 轴、y 轴、z 轴的线段，在直观图分别画成x y z 平行于轴、轴、轴．取长度①原图形中平行于x 轴、z 轴的线段，在直观图中长度保持不变．②原图形中平行于y 轴的线段，在直观图中长度为原来的一半．例１. 平放置的ABC ∆的斜二测直观图如图所示，若112A C =，ABC ∆的面积为22， （１）111A B C ∆的面积（２）求11A B 的长．【解析】由直观图可知AC BC ⊥，112BC B C =，2AC =， 又∵1222AC BC ⋅=，∴22BC =，∴11122B C BC ==，（1）111A B C ∆的面积为111111111sin 4522sin 45122A B C S AC B C ∆=⋅=⨯⨯⨯= （2）2201122222cos45A B =+-⨯⨯⨯2=，∴112A B =．练习：如图，已知ABC ∆的斜二测直观图是边长为2的等边111A B C ∆，求：（１）图中a 的值（２）原ABC ∆的面积【解析】（1）在111A D C ∆中，由正弦定理，得26sin120sin 45a a =⇒=（2）原ABC ∆的面积为122262ABC S a ∆=⨯⨯=归纳：直观图的面积是原平面图形面积的24倍．２．（１）空间几何体的三视图 名称 观察方向 反映物体的正视图 和． 侧视图 和． 俯视图和．B 1x 'C 45 y 'C 1 A 1俯视图正视图侧视图正视图俯视图侧视图正视图侧视图C 1B 1D 1DCBA（２）空间几何体的三视图的画法原则正视图与俯视图：长对正 正视图与侧视图：高平齐侧视图与俯视图：宽相等（３）绘制三视图时：分界线和可见轮廓线都用实线画出，不可见的轮廓线用虚线画出． 例２. （１） 一个体积为的面积为（ ）A ．12B ．8C．．【答案】D【解析】设正三棱柱的底面边长为a ，高为h ， 由三视图可知：sin 6023a=4a=，∴24V h=⨯=3h =．∴3S =侧 （2）（2013某某高考）某四棱台的三视图如图所示,则该四棱台的体积是 ( )A ．4B ．143C ．163D ．6【答案】B【解析】由三视图可知,该四棱台的上下底面边 长分别为1和2的正方形,高为2, ∴22114(12)233V =⨯=，故选B ． 练习：（１）某几何体的三视图如图所示，则该几何体的体积是（ ） A ．23B ．12C ．13D ．56 【解析】该几何体是正方体被截去了一个角， 如图：∴3311511326V =-⨯⨯=．正视图侧视图俯视图11113222正视图侧视图俯视图侧视图正视图俯视图31（２）已知某几何体的三视图如图，其中正（主）视图中半圆的半径为1，则该几何体的体积为（ ） A ．3242π-B ．243π- C ．24π-D ．242π-【答案】A【解析】该几何体是一个长方体再挖去半个圆柱，∴213432132422V ππ=⨯⨯-⨯⨯⨯=-． 第50课 空间几何体的三视图和直观图业题１.一个几何体的三视图如图所示，则该几何体可以是（ ）A ．棱柱B ．棱台C ．圆柱D ．圆台解析：根据三视图可知，此几何体是圆台，选D. ２.如图所示，△O ′A ′B ′是△OAB 水平放置的 直观图，则△OAB 的面积为( )A ．6B ．32C ．6 2D ．12解析：若还原为原三角形，易知OB ＝4，OA ⊥OB ，OA ＝6，所以S △AOB ＝12×4×6＝12.答案：D３．将长方体截去一个四棱锥，得到的几何体如图所示，则该几何体的左视图为( )解析：被截去的四棱锥的三条可见侧棱中有两条为长方体面对角线，它们在右侧面上的投影与右侧面(正方形)的两条边重合，另一条为长方体的对角线，它在右侧面上的投影与右侧面的对角线重合，对照各图及对角线方向，只有选项D 符合．答案：D４. 若正三棱柱的三视图如图所示，该三棱柱的表面积（ ） A ．623+B ．932C ．63+D ．3【答案】A正视图侧视图俯视图俯视图【解析】由三视图可知，三棱柱的高为1，∴正三角形的边长为2，∴三棱柱的侧面积为2316⨯⨯=，两底面积为1222⨯⨯=，∴表面积为6+，选A.５. 一个四棱锥的侧棱长都相等，底面是正方形，其正(主)视图如图所示，该四棱锥侧面积和体积分别是（ ）A ． B ．83C．81),3D ．8,8【答案】B【解析】由三视图可知四棱锥的底面边长为22，∴四棱锥侧面积为182⨯= 体积为2182233V =⨯⨯=． ６.（2013某某高考）某几何体的三视图如图所示，则该几何体的表面积为（ ）A ．180B ．200C ．220D ．240 【答案】D【解析】该几何体为一个直四棱柱，底面如下： 由侧视图可知3,4AE DE ==,∴5AD ==,∴该几何体的表面积为4(28)210(2825)2402+⨯+++⨯=． ７. 某空间几何体的三视图如图所示，则该几何体的表面积为（ ） A ．180B ．240 C ．276 D ．300 【答案】B【解析】该几何体为一个长方体和四棱锥组成，∴1664664652402S =⨯+⨯⨯+⨯⨯⨯=．８. ACD BE（ ）A ．168π+B ．88π+C ．1616π+D ．816π+【答案】A【解析】该几何体上面是一个长方体，下面是半圆柱，如图：∴21224241682V ππ=⨯⨯+⨯⨯=+．９.如图是一个三棱锥的直观图和三视图，其三视图均为直角三角形，则b 等于________．解析：如题图，由侧视图与俯视图知棱锥的高为32－1＝2，再由正视图与侧视图知俯视图的另一直角边为62－22＝2，所以b ＝22＋12＝ 5.答案：5１０．如图是一个几何体的正视图和俯视图．(1)试判断该几何体是什 么几何体；(2)画出其侧视图，并求该平面图形的面积；(3)求出该几何 体的体积．解析：(1)正六棱锥． (2)其侧视图如其中AB ＝AC ，AD ⊥BC ，且BC 的长是俯视图中正六边形对边的距离，即BC ＝3a ， AD 的长是正六棱锥的高，即AD ＝3a ，∴该平面图形的面积S ＝123a ×3a ＝32a 2.。

北师大版数学九年级上册《由三视图确定立体图形》教案一. 教材分析《由三视图确定立体图形》这一节的内容，主要让学生掌握利用三视图来确定立体图形的方法，培养学生的空间想象力。

此节内容是九年级上册数学的一个重要组成部分，是在学生已经掌握了平面几何和立体几何的基本知识的基础上进行教学的。

通过这一节的学习，让学生能够从三维空间回到二维平面，再从二维平面想象出三维空间，从而提高学生的空间思维能力。

二. 学情分析九年级的学生已经具备了一定的空间想象能力，对立体几何的基本知识也有所了解。

但是，由于年龄和认知水平的限制，学生在处理复杂的三视图问题时，可能会感到困惑和困难。

因此，在教学过程中，教师需要耐心引导学生，逐步让学生掌握三视图的确定方法。

三. 教学目标1.让学生掌握利用三视图确定立体图形的方法。

2.培养学生的空间想象能力和思维能力。

3.提高学生解决实际问题的能力。

四. 教学重难点1.重点：让学生掌握利用三视图确定立体图形的方法。

2.难点：如何培养学生空间想象能力，让学生能够从三视图想象出立体图形。

五. 教学方法1.采用问题驱动的教学方法，引导学生主动探究。

2.利用多媒体辅助教学，为学生提供丰富的空间形象。

3.采用小组合作学习，让学生在讨论中共同解决问题。

4.注重个体差异，因材施教，使每个学生都能在课堂上得到锻炼和提高。

六. 教学准备1.多媒体教学设备。

2.立体图形模型。

3.三视图图片。

4.练习题。

七. 教学过程1.导入（5分钟）教师通过提问方式，引导学生回顾立体几何的基本知识，为新课的学习做好铺垫。

例如：“同学们，我们已经学过哪些立体图形？它们有什么特点？”2.呈现（10分钟）教师利用多媒体展示各种立体图形的三视图，让学生直观地感受三视图与立体图形之间的关系。

同时，教师提出问题，引导学生思考。

例如：“请大家观察这些立体图形的三视图，它们是如何反映立体图形的特征的？”3.操练（10分钟）教师学生进行小组合作学习，让学生通过观察、讨论，尝试利用三视图确定立体图形。
