新人教A版《空间几何体的三视图和直观图》word教案

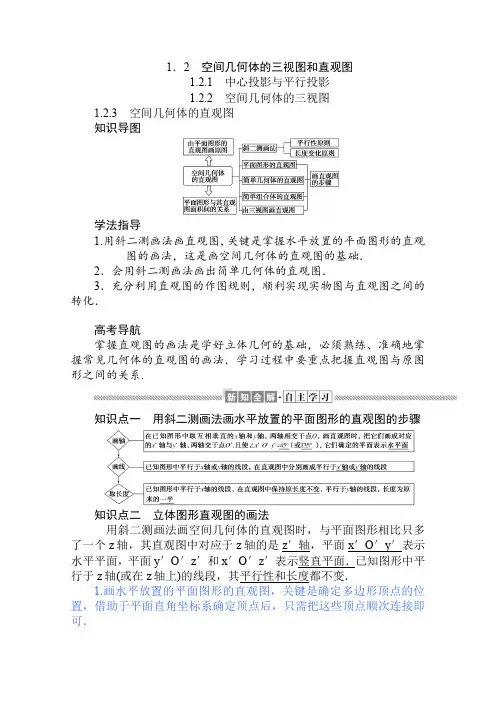

1．2空间几何体的三视图和直观图1.2.1中心投影与平行投影1.2.2空间几何体的三视图1.2.3空间几何体的直观图知识导图学法指导1.用斜二测画法画直观图，关键是掌握水平放置的平面图形的直观图的画法，这是画空间几何体的直观图的基础．2．会用斜二测画法画出简单几何体的直观图．3．充分利用直观图的作图规则，顺利实现实物图与直观图之间的转化．高考导航掌握直观图的画法是学好立体几何的基础，必须熟练、准确地掌握常见几何体的直观图的画法．学习过程中要重点把握直观图与原图形之间的关系.知识点一用斜二测画法画水平放置的平面图形的直观图的步骤知识点二立体图形直观图的画法用斜二测画法画空间几何体的直观图时，与平面图形相比只多了一个z轴，其直观图中对应于z轴的是z′轴，平面x′O′y′表示水平平面，平面y′O′z′和x′O′z′表示竖直平面．已知图形中平行于z轴(或在z轴上)的线段，其平行性和长度都不变．1.画水平放置的平面图形的直观图，关键是确定多边形顶点的位置，借助于平面直角坐标系确定顶点后，只需把这些顶点顺次连接即可．2．用斜二测画法画直观图要掌握水平长不变，垂线长减半，直角画45 °(或135 °)．[小试身手]1．判断下列命题是否正确．(正确的打“√”，错误的打“×”)(1)用斜二测画法画水平放置的∠A时，若∠A的两边分别平行于x 轴和y轴，且∠A＝90°，则在直观图中，∠A＝45°.()(2)用斜二测画法画平面图形的直观图时，平行的线段在直观图中仍平行，且长度不变．()答案：(1)×(2)×2．水平放置的梯形的直观图是()A．梯形B．矩形C．三角形D．任意四边形解析：斜二测画法的规则中平行性保持不变，故选A.答案：A3．利用斜二测画法可以得到：①水平放置的三角形的直观图是三角形；②水平放置的平行四边形的直观图是平行四边形；③水平放置的正方形的直观图是正方形；④水平放置的菱形的直观图是菱形．以上结论正确的是()A．①②B．①C．③④D．①②③④解析：根据斜二测画法的规则可知①②正确；对于③④，只有平行于x轴的线段长度不变，所以不正确．答案：A4．如图，矩形O′A′B′C′是水平放置的一个平面图形的直观图，其中O′A′＝6 cm，O′C′＝2 cm，则原图形是()A．正方形B．矩形C．菱形D．一般的平行四边形OABC中，2＝42(cm)(42)2＋22＝x′O′y′＝45°，如图2.′轴上以点O′为中点，取B′A′＝OD，过D′作D′C′∥x′轴，DC，如图2.画水平放置的直角梯形的直观图，如图所示．OBCD中，以底边为x轴，OD为y轴建平面直角坐标系，再用斜(1)．①画轴．画出x轴、y轴、，∠xOz＝90°.O为中点，在x轴上取FO＝OC ，分别过点M，N作ED∥FO，AB∥FO，AB的中点．连接BC，CD，EFABCDEF.的直观图P′－A′B′C′D′E′F′(如图建立坐标系，根据画底面、确定顶点、连线的顺序画直观图．类型三直观图与原平面图形的面积关系如图所示，四边形ABCD是一个梯形，为等腰直角三角形，O为AB的直观图的面积．在梯形ABCD中，AB的直观图仍为梯形，且上底和下底的长度都不变，，如图所示，在直观图中，已知水平放置的△ABC按“斜二测画法”得到如图′＝C′O′＝1，∠．如图所示的直观图的平面图形是(________．，图②所示的分别是实际图形和直观图．′＝AB＝2，，一个水平放置的平面图形的直观图是直角梯形1，DC⊥BC，则这个平面图形的面积为．将图中所给水平放置的直观图绘出原形．的正方体的直观图．作水平放置的正方形的直观图ABCD∠BAz′＝90°，分别过点住的线改为虚线，得到的图形如下图②就是所求的正方体的直观图．分)．已知一个建筑物上部为四棱锥，下部为长方体，且四棱锥的的比例画出它的直观图，那么在直观图中，长方体的长、宽、高和四棱锥的高应分别为水平放置的直观图△A′B由小到大的顺序是______________________ABO中，OD＝2．用斜二测画法画出图中水平放置的△O为坐标原点，以轴建立平面直角坐标系，(3)擦去辅助线，则△O′A′B′为水平放置的△OAB的直观图．14．一个几何体，它的下面是一个圆柱，上面是一个圆锥，并且圆锥的底面与圆柱的底面重合，圆柱的底面直径为3 cm，高(两底面圆心连线的长度)为4 cm，圆锥的高(顶点与底面圆心连线的长度)为3 cm，画出此几何体的直观图．解析：(1)画轴．如图(1)所示，画x轴、z轴，使∠xOz＝90°.(2)画圆柱的下底面．在x轴上取A、B两点，使AB＝3 cm，且OA ＝OB，选择椭圆模板中适当的椭圆过A，B两点，使它为圆柱的下底面．(3)在Oz上截取点O′，使OO′＝4 cm，过点O′作平行于Ox 的O′x′，类似圆柱下底面的画法画出圆柱的上底面．(4)画圆锥的顶点．在Oz上取点P，使PO′＝3 cm.(5)成图．连线A′A，B′B，P A′，PB′，整理(去掉辅助线，将被遮挡部分改为虚线)得到此几何体的直观图，如图(2)所示．。

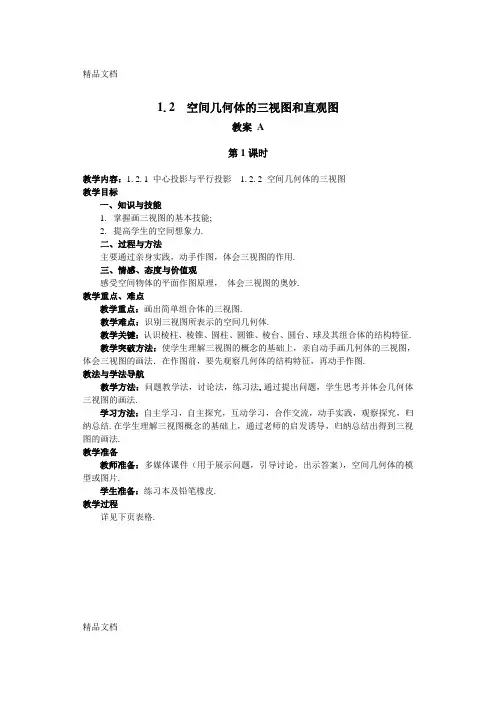

1.2 空间几何体的三视图和直观图教案 A第1课时教学内容：1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图教学目标一、知识与技能1.掌握画三视图的基本技能;2.提高学生的空间想象力.二、过程与方法主要通过亲身实践，动手作图，体会三视图的作用.三、情感、态度与价值观感受空间物体的平面作图原理，体会三视图的奥妙.教学重点、难点教学重点：画出简单组合体的三视图.教学难点：识别三视图所表示的空间几何体.教学关键：认识棱柱、棱锥、圆柱、圆锥、棱台、圆台、球及其组合体的结构特征.教学突破方法：使学生理解三视图的概念的基础上，亲自动手画几何体的三视图，体会三视图的画法．在作图前，要先观察几何体的结构特征，再动手作图.教法与学法导航教学方法：问题教学法，讨论法，练习法.通过提出问题，学生思考并体会几何体三视图的画法.学习方法：自主学习，自主探究，互动学习，合作交流，动手实践，观察探究，归纳总结.在学生理解三视图概念的基础上，通过老师的启发诱导，归纳总结出得到三视图的画法.教学准备教师准备：多媒体课件（用于展示问题，引导讨论，出示答案），空间几何体的模型或图片.学生准备：练习本及铅笔橡皮.教学过程详见下页表格.精品文档教学环节教学内容师生互动设计意图创设情境导入新课1.如何将空间几何体画在纸上，用平面图形来表示.2.我们常用三视图和直观图表示空间几何体.三视图：观察者从三个不同位置观察同一空间几何体而画出的图形.直观图：观察者站在某一点观察一个空间几何体面画出的图形.师：要解决这个问题，我们需要将我们看到的画下来，这就取决于我们怎样去看.生1：我们可从前后角度，左右角度，上下角度看.生2：我们也可站在某一点观察.师：总结空间几何体表示方法，点出主题.让学生发现知识源于实践，又可应用于实践，培养学生应用意识，激发学生学习的激情.探索新知教学中心投影与平行投影.中心投影：光由一点向外散射形成的投影．平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：三角形在平行投影和中心投影后的结果．师：要学习三视图，首先我们要学习两个知识.中心投影与平行投影生1：联想到棱柱的结构特征，无论是正投影还是斜投影，三角形在平行投影后为结果是与原三角形全等的三角形．生2：三角形在中心投影后得到了一个相似的放大了的三角形.以旧带新，提高知识的系统性和思维的严谨性．探索新知教学柱、锥、台、球的三视图：1.定义三视图：正视图：光线从几何体的前面向后面正投影得到的投影图.侧视图：光线从几何体的左面向后面正投影得到的投影图.俯视图：光线从几何体的左面向后面正投影得到的投影图.2.观察长方体的三视图.讨论三视图有何基本特征.师：把一空间几何体投影到一个平面上，可以获得一个平面图形，但是只有一个平面图形难以把握几何体的全貌．通常，总是选择三种正投影……生：长方体的正视图和侧视图高度一样（等于长方体的高）．俯视图与正视图长度一样（等于长方体的和）．俯视图和侧视图宽度一样（等于长方体的宽）．这个结论可推广到一般简单几何体.我们用“长对正高平齐、宽相等”来概括三视图的基本特征．通过讨论掌握三视图的基本特征，同时通过精炼的语言概括提高学生的记忆效果．精品文档续上表课堂作业1.画出下列空间几何体的三视图．如图1是截去一角的长方体，画出它的三视图.【解析】物体三个视图的构成都是矩形，长方体截角后，截面是一个三角形，在每个视图中反映为不同的三角形，三视图为图2.精品文档2.由5个小立方块搭成的几何体，其三视图分别如下，请画出这个的几何体（正视图）（俯视图）（右视图）【解析】先画出几何体的正面，再侧面，然后结合俯视图完成几何体的轮廓，如图.3.某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：（1）该楼有几层？从前往后最多要走过几个房间？（2）最高一层的房间在什么位置？画出此楼的大致形状.【解析】（1）由主视图与左视图可知，该楼有3层.由俯视图可知，从前往后最多要经过3个房间.（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排的房间.楼房大致形状如右图所示.板书展示1.2 空间几何体的三视图和直观图1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图1．情景导入4．三视图2．提出问题5．例题3．平行投影与中心投影的概念俯视图左视图主视图精品文档第2课时教学内容：1.2.3 空间几何体的直观图教学目标一、知识与技能1.掌握斜二测画法画水平设置的平面图形的直观图；2.采用对比的方法了解在平行投影下面空间图形与在中心投影下面空间图形两种方法的各自特点．二、过程与方法通过观察和类比，利用斜二测画法画出空间几何体的直观图.三、情感、态度与价值观1.提高空间想象力与直观感受；2.体会对比在学习中的作用；3.感受几何作图在生产活动中的应用.教学重点、难点教学重点：用斜二测画法画空间几何体的直观图.教学难点：用斜二测画法画空间几何体的直观图.教学关键：掌握斜二测画法及步骤.教学突破方法：本节主要使用启发式和探究式教学．使学生掌握斜二测画法及步骤的基础上，在教师的示例引导下，亲自动手画几何体的直观图，体会斜二测画法.教法与学法导航教学方法：问题教学法，练习法.通过提出问题，学生思考并体会应用斜二测画法画几何体的直观图．在以水平放置的正六边形或正六棱柱为例画直观图，通过多媒体课件具体准确的逐步演示，使学生熟练掌握并归纳斜二测画法去画直棱柱的基本步骤.学习方法：自主探究，自主学习，互动学习，合作交流，动手实践，归纳总结．在学生掌握斜二测画法的基础上，通过实践，熟练掌握应用斜二测画法画几何体的直观图.教学准备教师准备：多媒体课件（用于展示问题，引导讨论，出示答案）.学生准备：练习本及铅笔橡皮.教学过程精品文档新课师：这些平面图形既富有立体感又能表达出图形各主要部分的位置关系和度量关系，故称为立体图形的直观图.主题探索新知1．水平放置的平面图形的直观图的画法.（1）例1 用斜二测法画水平放置的正六边形的画法：①如图（1），在正方边开ABCDEF中，取AD所在直线为x轴，对称轴MN所在直线为y轴，两轴相交于点O′，使∠x′O′y′ =45°.②在图（2）中，以O′为中点，在x′ 轴上取A′D′=AD，在y′ 轴上取M′ N ′ =12MN.以点N ′为中点，画B′C′ 平行于x′ 轴，并且等于BC；再以M ′为中点，画E′F′平行于x′ 轴，并且等于EF.③连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF水平放置的直观A′B′C′D′E′F′（图（3））教师用多媒体课件边演示边讲解.学生观察、思考、归纳师：从以上演示我们可以发现画一个水平放置的平面多边形直观图的关键是什么？生：确定多边形顶点的位置.师：请大家尝试归纳平面多边形直观图的基本步骤.生：①选取恰当的坐标系.②画平行线段，截取长度③依次连结各顶点成图（老师板书）师：有哪些注意事项生1：平行于x轴，y轴的线段在直观图中分别画成平行于x′轴、y′轴.多媒体演示提高上课效率.师生互动，突破重点.探索新知（2）斜二测画法基本步骤.①在已知图形中取互相垂直的x轴和y轴，两轴相交于点O．画直观图时，把它们画成对应的x′轴与y′轴，两轴交于点O′，且使∠x′O′y′=45°（或生2：原图中平行于x轴的线段在直观图中保持原长精品文档135°），它们确定的平面表示水平面.②已知图形中平行于x轴或y轴的线段，在直观图分别画成平行于x′轴或y′轴的线段.③已知图形中平行于x轴的线段，在直观图中保持长度不变，平行于y轴的线段，长度为原来的一半.度不变平行于y 轴的线段长度，为原来的一半.师：在连虚实线的使用等方面予以补充.探索新知2．简单几何体的直观图画法例2 用斜二测画法画长、宽、高分别是4cm，3cm，2cm的长方体ABCD–A′B′C′D′的直观图.画法：（1）画轴.如图，画x轴、y轴、z轴，三轴交于点O，使∠xOy = 45°，∠xOz = 90°.（2）画底面.以点O为中点，在x轴上取线段MN，使MN= 4cm；在y轴上取线段PQ，使PQ =32cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.（3）画侧棱.过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别截取2 cm长的线段A′A，B′B，C′C，D′D.（4）成图.顺次连接A，B，C，D，并加以整理（去掉辅助线，将被挡的部分改为虚线），就得长方体的直观图.师：下面我们体会一下，用斜二测画长、宽、高分别为4cm、3cm、2cm的长方体ABCD、A′B′C′D′的直观图的画法.教师边演示边讲解，学生边观察边思考总结.师：请大家归纳一下直棱柱直观图的画法.生：①画轴②画底画③画侧棱④成图师：有什么注意事项吗？生1：竖直方面保持平行关系和长度关系不变.生2：被遮的部分用虚线.多媒体演示提高上课效率.师生互动，突破重点.探索新知3．简单组合体画法例 3 已知几何体的三视图说出它的结构特征，并用斜二测画法画它的直观图.画法：（1）画轴.如图（1），画x轴、z轴，学生讨论然后简答.生1：这个几何体是一个前后联系加强知识精品文档精品文档使∠xOz =90°.（2）画圆柱的下底面. 在x 轴上取A ，B 两点，使AB 的长度等于俯视图中圆的直径，且OA = OB . 选择椭圆模板中适当的椭圆过A ，B 两点，使它为圆柱下底面的作法作出圆柱的下底面.（3）在Oz 上截取点O ′，使OO ′ 等于正视图中OO ′ 的长度，过点O ′作平行于轴Ox 的轴O ′x ′，类似圆柱下底面的作法作出圆柱的上底面.（4）画圆锥的顶点. 在Oz 上截取点P ，使PO ′ 等于正视图中相应的高度.（5）成图. 连接P A ′、PB ′，AA ′，BB ′，整理得到三视图表示的几何体的直观图.（如图（2））简单的组合体，它的下部是一个圆柱，上部是一个圆锥，并且圆柱上底面与圆锥底面相重合. 生2：我们可以先画出上部的圆锥.师：给予肯定然后点拨注意事项.的系统性. 小结1．平面图形斜二测画法. 2．简单几何体斜二测画法. 3．简单组合斜二测画法. 4．注意事项.学生归纳，然后老师补充、完善 小结形成整体思维课堂作业1．用斜二测画法画出水平放置的正五边形的直观图.【分析】先画出正五边形的图形，然后按照斜二测画法的作图步骤进行画图. 【解析】（1）如图1所示，在已知正五边形ABCDE 中，取中心O 为原点，对称轴F A 为y 轴，对点O 与y 轴垂直的是x 轴，分别过B 、E 作GB ∥y 轴，HE ∥y 轴，与x 轴分别交于点G 、H ．画对应的轴O′x′、O′y′，使∠x′O′y′ = 45°.（2）如图2所示：以点O ′为中点，在x ′轴上取G′H′ = GH ，分别过G′、H′，在x ′轴的上方，作G′B′∥y ′轴，使G′B′ =12GB ；作H′E′∥y′轴，使H′E′ =12HE ；在y′轴的点正视图O ′ O O O′′ O ′ 侧视图俯视图O′上方取O′A′=1 2OA，在点O′下方取O′F′ =12OF，并且以点F′为中点，画C′D′∥x′轴，且使C′D′ = CD.（3）连接A′B′，B′C′，D′E′，E′A′，所得正五边形A′B′C′D′E′就是正五边形ABCDE的直观图，如图3所示.2．已知一个正四棱台的上底面边长为2cm，下底面边长为6cm，高为4cm.用斜二测画法画出此正四棱台的直观图.【分析】先画出上、下底面正方形的直观图，再画出整个正四棱台的直观图.【解析】（1）画轴.以底面正方形ABCD的中心为坐标原点，画x轴、y轴、z轴，三轴相交于O，使∠xOy = 45°，∠xOz = 90°.（2）画下底面.以O为中点，在x轴上取线段EF，使得EF = AB = 6cm，在y轴上取线段GH，使得GH=12AB，再过G、H分别作AB∥EF，CD∥EF，且使得CD的中点为H，AB的中点为G，这样就得到了正四棱台的下底面ABCD的直观图.（3）画上底面.在z轴上截取线段OO1 = 4cm，过O1点作O1x′∥Ox、O1y′∥Oy，使∠x′O1y′ = 45°，建立坐标系x′O1y′，在x′O1y′中重复（2）的步骤画出上底面的直观图A1B1C1D1.（3）再连结AA1、BB1、CC1、DD1，得到的图形即所求的正四棱台的直观图（图2）.3．如右图所示，梯形A1B1C1D1是一平面图形ABCD的直观图.若A1D1∥O1y，A1B1∥C1D1，A1B1 =23C1D1 = 2，A1D1精品文档= O′D1 = 1.请画出原来的平面几何图形的形状，并求原图形的面积.【解析】如图，建立直角坐标系xoy，在x轴上截取OD=O′D1=1，OC=O′C1=2.在过点D的y轴的平行线上截取DA=2D1A1=2.在过点A的x轴的平行线上截取AB=A1B1 = 2.连接BC，即得到了原图形.由作法可知，原四边形ABCD是直角梯形，上、下底长度分别为AB = 2，CD = 3，直角腰长度为AD = 2.所以面积2322S+=⨯= 5.板书展示1.2.3 空间几何体的直观图1.情景导入2.斜二测画法的概念3.例题教案B第1课时教学内容：1.2.1 中心投影与平行投影1.2.2 空间几何体的三视图教学目标1.了解中心投影与平行投影的区别；2.能画出简单空间图形的三视图；3.能识别三视图所表示的空间几何体.教学重点、难点教学重点：画出简单组合体的三视图，给出三视图还原或想象出原实际图的结构特征.教学难点：识别三视图所表示的几何体.教学过程：一、课前准备（预习教材，找出疑惑之处）复习1：圆柱、圆锥、圆台、球分别是_______绕着________、_______绕着___________、_______绕着__________、_______绕着_______旋转得到的.复习2：简单组合体构成的方式：________________和__________________.二、新课教学探索新知探究1：中心投影和平行投影的有关概念问题：中午在太阳的直射下，地上会有我们的影子；晚上我们走在路灯旁身后也会留下长长的影子，你知道这是什么现象吗？为什么影子有长有短？新知1：由于光的照射，在不透明物体后面的屏幕上可以留下这个物体的影子，这种现象叫做投影．其中光线叫投影线，留下物体影子的屏幕叫投影面．光由一点向外散精品文档精品文档射形成的投影叫做中心投影，中心投影的投影线交于一点．在一束平行光照射下形成的投影叫做平行投影，平行投影的投影线是平行的．在平行投影中，投影线正对着投影面时叫正投影，否则叫斜投影．思考：中午太阳的直射是什么投影？路灯、蜡烛的照射是什么投影？试试：在下图中，分别作出圆在中心投影和平行投影中正投影的影子.结论：中心投影其投影的大小随物体与投影中心间距离的变化而变化；平行投影其投影的大小与这个平面图形的形状和大小是完全相同的.探究2：柱、锥、台、球的三视图问题：我们学过的几何体（柱、锥、台、球），为了研究的需要，常常要在纸上把它们表示出来，该怎么画呢？能否用平行投影的方法呢？新知2：为了能较好把握几何体的形状和大小，通常对几何体作三个角度的正投影.一种是光线从几何体的前面向后面正投影得到投影图，这种投影图叫几何体的正视图；一种是光线从几何体的左面向右面正投影得到投影图，这种投影图叫几何体的侧视图；第三种是光线从几何体的上面向下面正投影得到投影图，这种投影图叫几何体的俯视图.几何体的正视图、侧视图和俯视图称为几何体的三视图.一般地，侧视图在正视图的右边，俯视图在正视图的下边．三视图中，能看见的轮廓线和棱用实线表示，不能看见的轮廓线和棱用虚线表示.1. 长方体的三视图.2. 球的三视图（见下页）3.圆柱的三视图4.圆锥的三视图5.组合体的三视图思考：仔细观察上图的三视图，你能得出同一几何体的三视图在形状、大小方面的关系吗？能归纳三视图的画法吗?小结：1．正视图反映物体的长度和高度，俯视图反映长度和宽度，侧视图反映宽度和高精品文档度；2. 正视图和俯视图高度相同，俯视图和正视图长度相同，侧视图和俯视图宽度相同；3. 三视图的画法规则：①正视图、侧视图齐高，正视图、俯视图长对正，俯视图、侧视图宽相等，即“长对正”、“高平齐”、“宽相等”；②正、侧、俯三个视图之间必须互相对齐，不能错位.探究3：简单组合体的三视图问题：下图是个组合体，你能画出它的三视图吗?小结：画简单组合体的三视图，要先观察它的结构，是由哪几个基本几何体生成的，然后画出对应几何体的三视图，最后组合在一起．注意线的虚实.典型例题例1画出下列几何体的三视图．【分析】画三视图之前，应把几何体的结构弄清楚，选择一个合适的主视方向．一般先画主视图，其次画俯视图，最后画左视图．画的时候把轮廓线要画出来，被遮住的轮廓线要画成虚线．物体上每一组成部分的三视图都应符合三条投影规律.【解析】这两个几何体的三视图如下练习：画出下列几何体的三视图．精品文档回顾与反思：通过师生共同画图，学生独立画图，让学生充分掌握画三视图的画法规则和一般步骤，认识到空间图形与其三视图间的对应关系，进而提高学生的空间想象能力.例2 如图，设所给的方向为物体的正前方，试画出它的三视图（单位：cm）．【分析】该几何体结构较复杂，可先出示其实物模型，引导学生从三个不同角度观察，找出其轮廓线，进而画出其三视图．在画三视图时，可按相应比例来画.练习：如图，E、F分别为正方形的面ADD1A1、BCC1B1的中心，则四边形BFD1E 在该正方体的面上的正投影不可能为回顾与反思：在完成例2较复杂图形的三视图后，给出的上述练习，实质上是三视图的一个应用．只要从主视图、俯视图和左视图三个方面来着手，就不难解决问题了.例3 某物体的三视图如下，试判断该几何体的形状．【分析】三视图是从三个不同的方向看同一物体得到的三个视图．主视图反映物体精品文档的主要形状特征，主要体现物体的长和高，不反映物体的宽．而俯视图和主视图共同反映物体的长要相等．左视图和俯视图共同反映物体的宽要相等．据此就不难得出该几何体的形状.【解析】该几何体为一个正四棱锥.练习：根据物体的三视图（右图）试判断该物体的形状.回顾与反思：在已基本掌握空间几何体的三视图画法后，由三视图来想象其对应空间几何体，旨在进一步提高学生空间想象能力.思考：某建筑由相同的若干个房间组成，该楼三视图如右下图所示，试问：（1）该楼有几层；（2）最高一层的房间在什么位置；（3）该楼可以有多少个房间？三、课堂小结1. 平行投影和中心投影的有关概念；2. 三视图的概念以及空间物体的三视图的画法规则；3. 如何由物体的三视图判断物体的形状.四、课后作业P20.习题1.2 A组1，2，3.第2课时教学内容：1.2.3 空间几何体的直观图教学目标1.掌握斜二测画法及其步骤；2.能用斜二测画法画空间几何体的直观图．教学重点、难点教学重点：用斜二测画法画空间几何体的直观图.教学难点：直观图和三视图的互化.精品文档精品文档教学过程：一、课前准备（预习教材，找出疑惑之处） 复习1：中心投影的投影线_________；平行投影的投影线_______.平行投影又分___投影和____投影.复习2：物体在正投影下的三视图是_____、______、_____；画三视图的要点是_____ 、_____ 、______.引入：空间几何体除了用三视图表示外，更多的是用直观图来表示．用来表示空间图形的平面图叫空间图形的直观图．要画空间几何体的直观图，先要学会水平放置的平面图形的画法．我们将学习用斜二测画法来画出它们．你知道怎么画吗?二、新课导学 探索新知探究1：水平放置的平面图形的直观图画法问题：一个水平放置的正六边形，你看过去视觉效果是什么样子的？每条边还相等吗？该怎样把这种效果表示出来呢?上面的直观图就是用斜二测画法画出来的. 典型例题例1 用斜二测画法画水平放置的正六边形的直观图. （师生共练，注意取点、变与不变→小结：画法步骤）画法：① 如图（1），在正六边形ABCDEF 中，取AD 所在直线为x 轴，对称轴MN 所在直线为y 轴，两轴相交于点O ．在图（2）中，画相应的x′ 轴与y′ 轴，两轴相交于点O′，使∠X′O′Y′=45°.② 在图（2）中，以O ′为中点，在x′轴上取A′D′=AD ，在y′轴上取M′N′=21MN ．以点N′为中点，画B′C′平行于x′轴，并且等于BC ；再以M′为中点，画E′F′平行于x′轴，并且等于EF .③ 连接A′B′，C′D′，D′E′，F′A′，并擦去辅助线x′轴和y′轴，便获得正六边形ABCDEF 水平放置的直观图A′B′C′D′E′F′（图（3））.新知1：斜二测画法的基本步骤：①建立直角坐标系，在已知水平放置的平面图形中取互相垂直的OX，OY，建立直角坐标系；②画出斜坐标系，在画直观图的纸上（平面上）画出对应的O′X′，O’Y′，使'''=45°（或135°），它们确定的平面表示水平平面；X OY③画对应图形，在已知图形平行于X轴的线段，在直观图中画成平行于X′ 轴，且长度保持不变；在已知图形平行于Y轴的线段，在直观图中画成平行于Y′ 轴，且长度变为原来的一半；④擦去辅助线，图画好后，要擦去X轴、Y轴及为画图添加的辅助线（虚线）.练习：用斜二测画法画水平放置的正五边形.讨论：把一个圆水平放置，看起来像个什么图形?它的直观图如何画？结论：水平放置的圆的直观图是个椭圆，通常用椭圆模板来画.探究2：空间几何体的直观图画法问题：斜二测画法也能画空间几何体的直观图，和平面图形比较，空间几何体多了一个“高”，你知道画图时该怎么处理吗？例2用斜二测画法画长4cm、宽3cm、高2cm的长方体ABCD-A’B’C’D’的直观图.画法：①画轴．如上图，画x轴、y轴、z轴，三轴相交于点O，使∠xOy=45°，∠xOz=90°．精品文档②画底面．以点O为中点，在x轴上取线段MN，使MN=4cm;在y轴上取线段PQ，使PQ=23cm.分别过点M和N作y轴的平行线，过点P和Q作x轴的平行线，设它们的交点分别为A，B，C，D，四边形ABCD就是长方体的底面ABCD.③画侧棱．过A，B，C，D各点分别作z轴的平行线，并在这些平行线上分别取2cm 长的线段AA′，BB′，CC′，DD′.④成图．顺次连接A′，B′，C′，D′，并加以整理（去掉辅助线，将被遮挡的部分改为虚线），就得到长方体的直观图.（2）思考：如何根据三视图，用斜二测画法画它的直观图？新知2：用斜二测画法画空间几何体的直观图时，通常要建立三条轴：x轴，y轴，z轴；它们相交于点O，且45xOy∠=°，90xOz∠=°；空间几何体的底面作图与水平放置的平面图形作法一样，即图形中平行于x轴的线段保持长度不变，平行于y轴的线段长度为原来的一半，但空间几何体的“高”，即平行于z轴的线段，保持长度不变.例3如下图，已知几何体的三视图（见下页左图），用斜二测画法画出它的直观图.【分析】由几何体的三视图知道，这个几何体是一个简单组合体．它的下部是一个圆柱，上部是一个圆锥，并且圆锥的底面与圆柱的上底面重合．我们可以先画出下部的圆柱，再画出上部的圆锥.画法：①画轴．如上图（1），画x轴、z轴，使∠xOz=90°.②画圆柱的下底面．在x轴上取A，B两点，使AB的长度等于俯视图中圆的直径，且OA=OB．选择椭圆模板中适当的椭圆过A，B两点，使它为圆柱的下底面.③在Oz上截取点O′，使OO′等于正视图中OO′的长度，过点O′作平行于轴Ox的轴O′x′，类似圆柱下底面的作法作出圆柱的上底面.④画圆锥的顶点．在Oz上截取点P，使PO′等于正视图中相应的高度.⑤成图．连接P A′，PB′，AA′，BB′，整理得到三视图表示的几何体的直观图（图⑵）．强调：用斜二测画法画图，注意正确把握图形尺寸大小的关系.精品文档。

《空间几何体的三视图和直观图》教学设计汝阳县实验高中何要坡在人教版《普通高中课程标准实验教科书（数学必修2）》中，空间几何体的三视图和直观图的内容约2课时，第一课时学习1.2.1中心投影与平行投影和1.2.2空间几何体的三视图；第二课时学习1.2.3空间几何体的直观图。

下面笔者从教学理念、教材分析、学生分析、环境分析、目标分析、教法学法、过程分析、板书设计等方面进行第一课时的教学设计. 一、教学理念设计新课改之后的基本理念是倡导合作探究性学习,培养学生的创新精神和实践能力，更加贴近素质教育，更加人性化、信息化、多元化．根据这一理念，本节是以实际问题的出现通过自主探究的方式掌握数学知识——交流合作的模式发展数学能力——理论是为实践服务的宗旨解决实际问题——最后升华为培养数学精神为理念．“学起于思，思源于疑”．学生有了疑问才会去进一步思考问题，才会有所发展，有所创造，苏霍姆林斯基曾说：“人的心灵深处，总有一种把自己当作发现者、研究者、探索者的固有需要… …”．二、教材分析（一）教材的地位与作用本节课是普通高中课程标准实验教科书人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体结构特征之后，尚未学习点、直线、平面位置关系的情况下教学的．三视图是空间几何体的一种表示形式，是立体几何的基础之一．学好三视图为学习直观图奠定基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣．（二）教学重点与难点重点：1．中心投影、平行投影的概念与特点；2．三视图的画法规则及画空间几何体的三视图，体会三视图的作用．难点：根据三视图研究所表示的空间几何体的结构特征．三、学生分析(1)在义务教育阶段,学生已经初步接触了正方体，长方体的几何特征以及从不同的方向看物体得到不同的视图的方法．但是对于三视图的概念还不清晰；(2)学生只接触了从空间几何体到三视图的单向转化,还无法准确的识别三视图的立体模型．四、教学环境分析多媒体课件、柱、锥、台、球及简单组合体的模型（课前用纸片制成或用实物）．五、教学目标分析（一）知识目标1．了解中心投影、平行投影、斜投影、正投影、三视图的概念．2．能画出简单空间图形(长方体，球，圆柱，圆锥，棱柱等及简易组合)的三视图，掌握三视图画法规则，并能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征．（二）能力目标通过直观感知各种投影、三视图，操作确认，提高学生的空间想象能力、几何直观能力，培养学生的数学应用意识．（三）情感目标感受数学就在身边，提高学生的学习立体几何的兴趣，培养学生大胆创新、勇于探索、互相合作的精神．六、教法和学法1．教法和教学手段：作为一名数学老师，不仅要传授给学生数学知识，更重要的是传授给学生数学思想、数学意识.在教学中，教师要善于启发学生自主性学习，充分调动学生的积极性、主动性，要有效地渗透数学思想方法，努力去提高学生素质.在教师的引导下，创设情境，通过开放性探索性问题的设置来启发学生思考探究，在思考探究中体会数学概念形成过程中所蕴涵的数学方法，使之获得内心感受．同时采用多媒体的教学手段，加强直观性和启发性，增大课堂容量，提高课堂效率．2．学法指导：波利亚曾说过“学习任何知识的最佳途径都是由自己发现，因为这种发现，理解最深刻，也最容易掌握其中内在的规律、性质和联系．”根据本节课特点及学生的认知心理，学生在教师营造的“可探索”环境里，积极参与、通过自己的观察，想象，思考，实践，主动发现规律、获得知识，体验成功．具体①课前预习－－增强自主探究意识；②互动教学－－开展自主探究活动；③当堂检测－－关注解决问题的探究过程；④总结反思－－培养自主探究能力；⑤拓展引伸－－提高自主探究能力,它们环环相扣，层层深入，顺利完成教学目标．七、教学过程教学过程分为课前预习（自主学习）、创设情境（引入新课）、动手作图（掌握技能）、尝试作图（形成能力）、理论迁移（发展思维）、探究发现（提升能力）、小试牛刀（巩固提高）、总结提高（加深理解）、布置作业（训练提高）等九个环节.(一)课前预习－－提供自主努力目标，增强自主探究意识．1．课前自学，完成预习案－－引发探究欲望（1）课前预习,完成预习案,划出本节的重点内容，圈出疑难问题，将疑难问题及好的想法旁注在书边,特别强调要求学生在自学时提出新见解,培养学生创新能力,激发学生的学习兴趣；（2）寻找生活中相关的具体实例－－长方体、正三棱锥、圆锥、圆柱、圆台；（3）自制模型－－三投影面体系，教具；（4）上网查找与本节相关的资料与小故事等．2．明确目标, 检查反馈－－增强探究意识（1）教师亮出本节课的的高考目标和命题趋势, 使学生心中有数，进而围绕目标带着问题积极、主动地参与学习活动．（2）根据课前对学生预习案的检查情况，将学生在预习中存在的问题有针对性地进行讲解，指出发生错误的根源，关键是将预习中存在的问题回归到基础知识．也可以有侧重的让学生进行讲解．【设计意图】课前预习是学好数学必不可少的，做好课前预习，不仅可以明确新课的重点和难点，发现不懂的问题，使学生在课堂上有针对性的学习，而且有益于培养自学能力，增强创新意识，要学生养成良好的预习习惯．（二）创设情境，引入新课活动1．（多媒体播放三角板影子、皮影戏的图片，组织学生欣赏）1．提问：同学们在感受这些形象逼真的图形时，是否思考一下，这些图形是怎样形成的呢？它们形成的原理又是什么呢？这些原理还有哪些重要用途呢？2．导入：这就是我们本节课所要研究的第一个问题——中心投影和平行投影．【设计意图】引入生活情境，激发学生的学习欲望，自然导入新课，同时又弘扬了中国传统文化，增强文化意识．活动2．多媒体播放演示中心投影和平行投影的相关知识．1．投影的概念①投影：由于光的照射，在不透明物体后面的屏幕上留下这个物体的影子，这种现象叫做投影．其中，光线叫做投影线，屏幕叫做投影面．②中心投影：把光由一点向外散射形成的投影叫做中心投影．③平行投影：把在一束平行光线照射下形成的投影称为平行投影．平行投影分为斜投影与正投影．例1在正方体ABCD－A′B′C′D′中，E、F分别是A′A、C′C的中点，则下列判断正确的是________．①四边形BFD′E在底面ABCD内的投影是正方形；②四边形BFD′E在面A′D′DA内的投影是菱形；③四边形BFD′E在面A′D′DA内的投影与在面ABB′A′内的投影是全等的平行四边形．讲解原则：配以多媒体动画，让学生思考，抽象或概括出相应定义，教师加以修正．【设计意图】通过动画演示投影的形成过程，使学生直观、生动地感悟，使抽象问题具体化，加速学生对概念的理解．2．中心投影和平行投影的区别和用途中心投影的投影线交于一点，形成的直观图能非常逼真地反映原来的物体，主要运用于绘画领域．同学们课后可阅读教科书第11页相关材料，平行投影的投影线相互平行，形成的直观图则能比较精确地反映原来物体的形状和特征．因此更多应用于工程制图或技术图样．活动3．直观感知形成概念－－三视图①欣赏飞机、轿车、坦克的三视图图片．②导入本节课第二个问题：空间几何体的三视图．从不同的角度看同一物体视觉的效果可能不同，要比较真实反映出物体，我们可从多角度观看物体，这堂课我们主要学习空间几何体的三视图．【设计意图】引入生活情境激发学生的学习欲望，自然引入新课，同时与其它学科相联系，拓宽学生思维，发展他们联想、类比能力．（三）尝试作图 形成能力活动4．【试一试】：让学生动手画出以下几个几何体的三视图：圆柱、圆锥、圆台、六棱柱、六棱锥、正四棱台．先让学生独立画图，然后同桌两人交换后指出错误，教师再用多媒体展示画图．【设计意图】：三视图画法是个操作技能，根据教育心理学，操作技能的认知需要教师准确示范，然后学生思考、模仿、展示学生的作品、练习直至熟练．教师重点讲评．活动5．【试一试】：让学生分组讨论例2，以及空间想象能力1与空间想象能力2. 例2如图所示是三个立体图形的三视图，请说出立体图形的名称．【设计意图】：让学生通过分组讨论，培养其协作能力，团队精神，并使其提高空间想象能力，会通过观察三视图还原其几何图形。

高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修（含五篇）第一篇：高中数学《1.2空间几何体的三视图和直观图》教案新人教A版必修高中数学《1.2 空间几何体的三视图和直观图》教案新人教A版必修2一、二、三、教学目标：1知识与技能：了解中心投影与平行投影；能画出简单几何体的三视图；能识别三视图所表示的空间几何体。

2过程与方法：通过学生自己的亲身实践，动手作图来完成“观察、思考”栏目中提出的问题。

3情感态度与价值观：培养学生空间想象能力和动手实践能力，激发学习兴趣。

二、教学重点：画出简单组合体的三视图三、教学难点：识别三视图所表示的空间几何体四、教学过程：(一)、新课导入：问题1：能否熟练画出上节所学习的几何体？工程师如何制作工程设计图纸？引入：从不同角度看庐山，有古诗：“横看成岭侧成峰，远近高低各不同。

不识庐山真面目，只缘身在此山中。

” 对于我们所学几何体，常用三视图和直观图来画在纸上.三视图：观察者从不同位置观察同一个几何体，画出的空间几何体的图形；直观图：观察者站在某一点观察几何体，画出的空间几何体的图形.用途：工程建设、机械制造、日常生活.(二)、讲授新课： 1.中心投影与平行投影：① 投影法的提出：物体在光线的照射下，就会在地面或墙壁上产生影子。

人们将这种自然现象加以的抽象，总结其中的规律，提出了投影的方法。

② 中心投影：光由一点向外散射形成的投影。

其投影的大小随物体与投影中心间距离的变化而变化，所以其投影不能反映物体的实形.③平行投影：在一束平行光线照射下形成的投影.分正投影、斜投影.讨论：点、线、三角形在平行投影后的结果.2.柱、锥、台、球的三视图：① 定义三视图：正视图（光线从几何体的前面向后面正投影）；侧视图（从左向右）、俯视图（从上到下）② 讨论：几何体三视图在形状、大小方面的关系？→ 画出长方体的三视图，并讨论所反应的长、宽、高的关系，得出结论：正俯一样长，俯侧一样宽，正侧一样高。

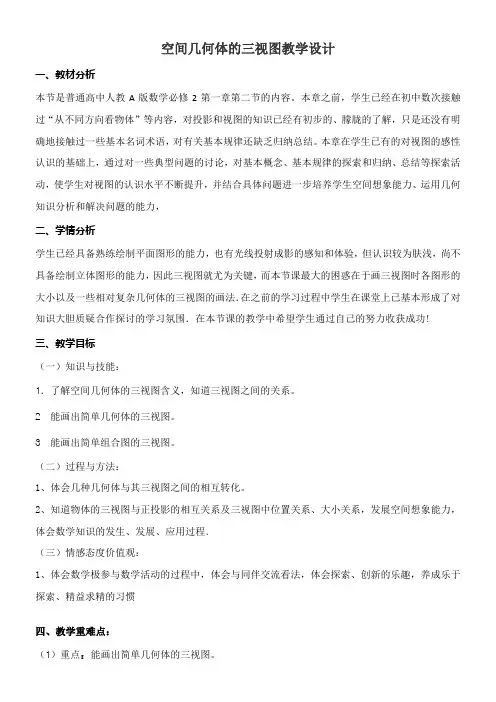

空间几何体的三视图教学设计一、教材分析本节是普通高中人教A版数学必修2第一章第二节的内容。

本章之前，学生已经在初中数次接触过“从不同方向看物体”等内容，对投影和视图的知识已经有初步的、朦胧的了解，只是还没有明确地接触过一些基本名词术语，对有关基本规律还缺乏归纳总结。

本章在学生已有的对视图的感性认识的基础上，通过对一些典型问题的讨论，对基本概念、基本规律的探索和归纳、总结等探索活动，使学生对视图的认识水平不断提升，并结合具体问题进一步培养学生空间想象能力、运用几何知识分析和解决问题的能力，二、学情分析学生已经具备熟练绘制平面图形的能力，也有光线投射成影的感知和体验，但认识较为肤浅，尚不具备绘制立体图形的能力，因此三视图就尤为关键，而本节课最大的困惑在于画三视图时各图形的大小以及一些相对复杂几何体的三视图的画法．在之前的学习过程中学生在课堂上已基本形成了对知识大胆质疑合作探讨的学习氛围．在本节课的教学中希望学生通过自己的努力收获成功! 三、教学目标（一）知识与技能：1．了解空间几何体的三视图含义，知道三视图之间的关系。

2 能画出简单几何体的三视图。

3 能画出简单组合图的三视图。

（二）过程与方法：1、体会几种几何体与其三视图之间的相互转化。

2、知道物体的三视图与正投影的相互关系及三视图中位置关系、大小关系，发展空间想象能力，体会数学知识的发生、发展、应用过程．（三）情感态度价值观：1、体会数学极参与数学活动的过程中，体会与同伴交流看法，体会探索、创新的乐趣，养成乐于探索、精益求精的习惯四、教学重难点：（1）重点：能画出简单几何体的三视图。

10886610（2）难点：画出简单组合体的三视图。

五、教学过程：（一）创设情境，引入新课借助，宽为6cm ，高为8cm 的长方体的底部挖掉一个边长为4cm 的正方体长方体和正方体底面的中心重合，你能画出这个组合体的的三视图吗？ （请一位学生到黑板展示画图过程，黑板上提前备有画有小方格的大白纸）可能出现的问题：学生在画这个组合体的三视图时，会有部分学生把这个组合体的三视图画成长方体的三视图如右图所示。

空间几何体的三视图和直观图第一课时：投影与三视图——教案备课人：张亮20080511548一、教材分析前面我们认识了柱体、锥体、台体、球体以及简单的组合体，如何将这些空间几何体画在纸上，并体现立体感呢？我们常用三视图表示空间几何体。

三视图是观察者从不同位置观察同一个几何体，画出的平面图形。

视图在现实生活中有着广泛的应用，同时是培养空间观念的基本素材，因此视图知识进入了高中数学课程。

由于教材编写比较简明，而多数学生在初中没有学过视图，因此，在设计时，补充了视图的一些初步知识，便于学生的学习。

二、任务分析画空间几何体的三视图是学习立体几何的基本任务之一，也是学好立体几何的基本功，对空间能力的培养有很大帮助。

如何画好空间几何体的视图呢？首先要明确视图的一些概念，掌握正投影的规律：平行，形不变；倾斜，形改变；垂直，成一点（或线段）。

掌握三视图的画法规则：长对正，宽平齐，高相等，以及画图中的注意事项。

画好视图，还要亲自动手画图，不必画很多，但一定要规范，用心体会方法。

同时，要适当进行由三视图所表示的立体模型的识别训练，逐步培养空间观念。

这节课大约为2课时。

三、教学目标（一）知识目标1.了解投影、视图的一些概念，掌握画简单空间几何体的三视图的方法，能画出一些空间几何体的三视图；2.能由三视图识别出其表示的立体模型；3.了解中心投影与平行投影的区别与联系。

（二）能力目标1.通过视图的学习，培养学生的空间想象能力和动手操作能力；2.培养学生观察能力，识图能力；3.体会立体图形和平面图形的转化关系，渗透应用数学的意识。

四、教学重点平行投影与中心投影的区别与联系，三视图的画法，及简单物体的三视图。

五、教学难点中心投影，识别三视图所表示的空间几何体。

六、教学方法分组讨论法、启发式教学法、师生合作教学法。

七、教学准备幻灯投影仪，多媒体投影。

八、教学过程设计（一）中心投影与平行投影教学过程设计：（二）空间几何体的三视图教学过程设计：九、布置作业：必做题：教科书第17页练习1、 2 、（1）（2）。

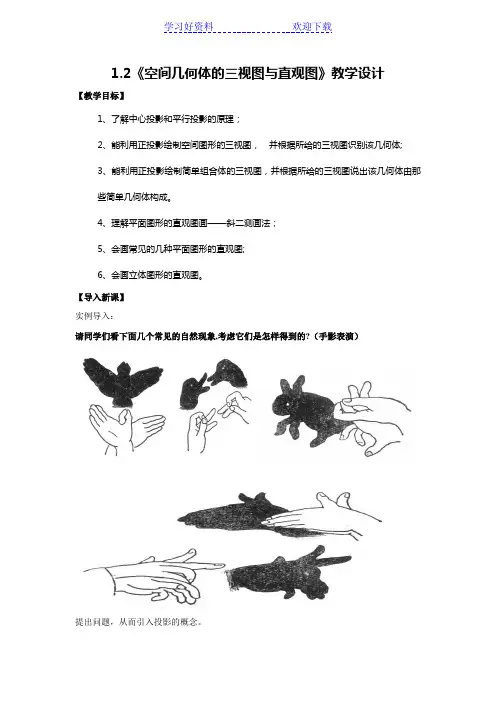

教师学科教案[ 20 – 20 学年度第__学期]任教学科：_____________任教年级：_____________任教老师：_____________xx市实验学校1.2《空间几何体的三视图与直观图》教学设计【教学目标】1、了解中心投影和平行投影的原理；2、能利用正投影绘制空间图形的三视图，并根据所给的三视图识别该几何体;3、能利用正投影绘制简单组合体的三视图，并根据所给的三视图说出该几何体由那些简单几何体构成。

4、理解平面图形的直观图画——斜二测画法；5、会画常见的几种平面图形的直观图;6、会画立体图形的直观图。

【导入新课】实例导入：请同学们看下面几个常见的自然现象,考虑它们是怎样得到的?（手影表演）提出问题，从而引入投影的概念。

新授课阶段一、投影的概念上述这种现象我们把它称为是投影.通过观察和自己的认识, 你是怎样来理解投影的含义的?投影是光线(投射线)通过物体,向选定的面(投影面)投射,并在该面上得到图形的方法.1、中心投影：把光由一点向外散射形成的投影叫做中心投影。

特点：中心投影的投影大小与物体和投影面之间的距离有关。

2、平行投影：当把投影中心移到无穷远，在一束平行光线照射下形成的投影，叫做平行投影。

正投影：投影方向垂直于投影面的投影。

斜投影：投影方向与投影面倾斜的投影。

二、三视图及其有关概念什么是空间图形的三视图呢?我们从不同的方向观察同一物体时，可能看到不同的图形。

从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。

三视图的作图步骤:1.确定三视图方向;2.先画出能反映物体真实形状的一个视图(一般为正视图);3.布置视图位置：正视图,侧视图,俯视图要求：俯视图安排在正视图的正下方，侧视图安排在正视图的正右方。

4.画图原则:长对正,高平齐,宽相等画一个物体的三视图时，正视图，侧视图，俯视图所画的位置如图所示，且要符合如下原则:三视图表达的意义:从前面正对着物体观察，画出正视图，正视图反映物体的高度和长度 , 即上下左右从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映物体的长度和宽度 , 即前后左右．从左向右正对着物体观察，画出侧视图，布置在主视图的正右方，侧视图反映物体的高度和宽度 , 即上下前后.三视图能反映物体真实的形状和长、宽、高.基本几何体的三视图:回忆初中已经学过的正方体、长方体、圆柱、圆锥、球的三视图．注意：(1)画几何体的三视图时，能看见的轮廓和棱用实线表示，不能看见的轮廓和棱用虚线表示。

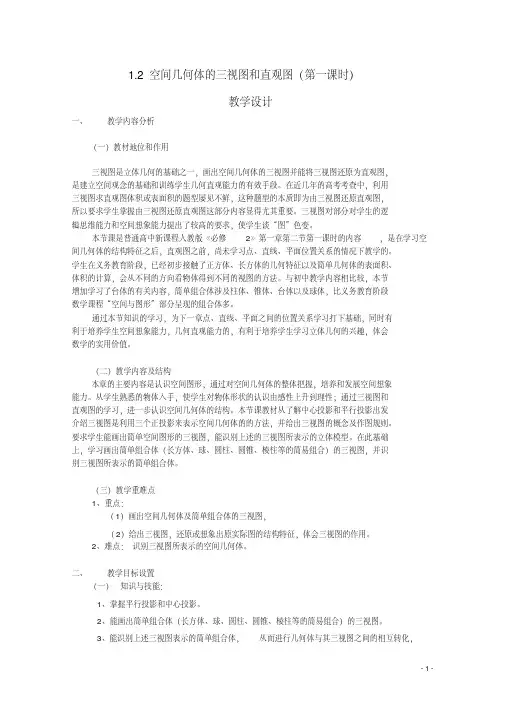

1.2空间几何体的三视图和直观图（第一课时）教学设计一、教学内容分析（一）教材地位和作用三视图是立体几何的基础之一，画出空间几何体的三视图并能将三视图还原为直观图，是建立空间观念的基础和训练学生几何直观能力的有效手段。

在近几年的高考考查中，利用三视图求直观图体积或表面积的题型屡见不鲜，这种题型的本质即为由三视图还原直观图，所以要求学生掌握由三视图还原直观图这部分内容显得尤其重要。

三视图对部分对学生的逻辑思维能力和空间想象能力提出了较高的要求，使学生谈“图”色变。

本节课是普通高中新课程人教版《必修2》第一章第二节第一课时的内容，是在学习空间几何体的结构特征之后，直观图之前，尚未学习点、直线、平面位置关系的情况下教学的。

学生在义务教育阶段，已经初步接触了正方体、长方体的几何特征以及简单几何体的表面积、体积的计算，会从不同的方向看物体得到不同的视图的方法。

与初中教学内容相比较，本节增加学习了台体的有关内容，简单组合体涉及柱体、锥体、台体以及球体，比义务教育阶段数学课程“空间与图形”部分呈现的组合体多。

通过本节知识的学习，为下一章点、直线、平面之间的位置关系学习打下基础，同时有利于培养学生空间想象能力，几何直观能力的，有利于培养学生学习立体几何的兴趣，体会数学的实用价值。

（二）教学内容及结构本章的主要内容是认识空间图形，通过对空间几何体的整体把握，培养和发展空间想象能力。

从学生熟悉的物体入手，使学生对物体形状的认识由感性上升到理性；通过三视图和直观图的学习，进一步认识空间几何体的结构。

本节课教材从了解中心投影和平行投影出发介绍三视图是利用三个正投影来表示空间几何体的的方法，并给出三视图的概念及作图规则。

要求学生能画出简单空间图形的三视图，能识别上述的三视图所表示的立体模型。

在此基础上，学习画出简单组合体（长方体、球、圆柱、圆锥、棱柱等的简易组合）的三视图，并识别三视图所表示的简单组合体。

（三）教学重难点1、重点：（1）画出空间几何体及简单组合体的三视图，（2）给出三视图，还原或想象出原实际图的结构特征，体会三视图的作用。

1.2《空间几何体的三视图与直观图》教学设计【教学目标】1、了解中心投影和平行投影的原理；2、能利用正投影绘制空间图形的三视图，并根据所给的三视图识别该几何体;3、能利用正投影绘制简单组合体的三视图，并根据所给的三视图说出该几何体由那些简单几何体构成。

4、理解平面图形的直观图画——斜二测画法；5、会画常见的几种平面图形的直观图;6、会画立体图形的直观图。

【导入新课】实例导入：请同学们看下面几个常见的自然现象,考虑它们是怎样得到的?（手影表演）提出问题，从而引入投影的概念。

新授课阶段一、投影的概念上述这种现象我们把它称为是投影.通过观察和自己的认识, 你是怎样来理解投影的含义的?投影是光线(投射线)通过物体,向选定的面(投影面)投射,并在该面上得到图形的方法.1、中心投影：把光由一点向外散射形成的投影叫做中心投影。

特点：中心投影的投影大小与物体和投影面之间的距离有关。

2、平行投影：当把投影中心移到无穷远，在一束平行光线照射下形成的投影，叫做平行投影。

正投影：投影方向垂直于投影面的投影。

斜投影：投影方向与投影面倾斜的投影。

二、三视图及其有关概念什么是空间图形的三视图呢?我们从不同的方向观察同一物体时，可能看到不同的图形。

从正面看到的图叫做正视图，从左面看到的图叫做侧视图，从上面看到的图叫做俯视图。

三视图的作图步骤:1.确定三视图方向;2.先画出能反映物体真实形状的一个视图(一般为正视图);3.布置视图位置：正视图,侧视图,俯视图要求：俯视图安排在正视图的正下方，侧视图安排在正视图的正右方。

4.画图原则:长对正,高平齐,宽相等画一个物体的三视图时，正视图，侧视图，俯视图所画的位置如图所示，且要符合如下原则:三视图表达的意义:从前面正对着物体观察，画出正视图，正视图反映物体的高度和长度 , 即上下左右从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映物体的长度和宽度 , 即前后左右．从左向右正对着物体观察，画出侧视图，布置在主视图的正右方，侧视图反映物体的高度和宽度 , 即上下前后.三视图能反映物体真实的形状和长、宽、高.基本几何体的三视图:回忆初中已经学过的正方体、长方体、圆柱、圆锥、球的三视图．注意：(1)画几何体的三视图时，能看见的轮廓和棱用实线表示，不能看见的轮廓和棱用虚线表示。

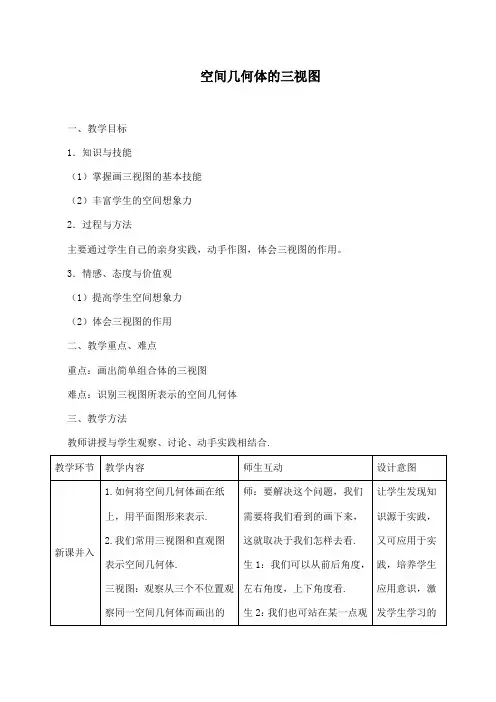

空间几何体的三视图一、教学目标1．知识与技能（1）掌握画三视图的基本技能（2）丰富学生的空间想象力2．过程与方法主要通过学生自己的亲身实践，动手作图，体会三视图的作用。

3．情感、态度与价值观（1）提高学生空间想象力（2）体会三视图的作用二、教学重点、难点重点：画出简单组合体的三视图难点：识别三视图所表示的空间几何体三、教学方法教师讲授与学生观察、讨论、动手实践相结合.教学环节教学内容师生互动设计意图新课并入1.如何将空间几何体画在纸上，用平面图形来表示.2.我们常用三视图和直观图表示空间几何体.三视图：观察从三个不位置观察同一空间几何体而画出的师：要解决这个问题，我们需要将我们看到的画下来，这就取决于我们怎样去看.生1：我们可以从前后角度，左右角度，上下角度看.生2：我们也可站在某一点观让学生发现知识源于实践，又可应用于实践，培养学生应用意识，激发学生学习的图形.直观图：观察者站在某一点观察一个空间几何体面画出的图形. 察.师总结空间几何体表示方法，点出主题.激情.探索新知教学中投影与平行投影.中心投影：光由一点向外散射形成的投影.平行投影：在一束平行光线照射下形成的投影. 分正投影、斜投影.讨论：三角形在平行投影和中心投影后的结果.师：要学习三视图，首先我们要学习两个知识.中心投影与平行投影……生1：联想到棱柱的结构特征，无论是正投影还是斜投影，三角形在平行投影后为结果是与原三角形全等的三角形.生2：三角形在中心投影后得到了一个相似的放大了的三角形.以旧带新，提高知识的系统性和思维的严谨性.探索新知教学柱、锥、台、球的三视图：1.定义三视图：正视图：光线从几何体的前面向后面正投影得到的投影图.侧视图：光线从几何体的左面向后面正投影得到的投影图.师：把一空间几何体投影到一个平面上，可以获得一个平面图形，但是只有一个平面图形难以把握几何体的全貌. 通常，总是选择三种正投影……生：长方体的正视图和侧视通过讨论掌握三视图的基本特征，同时通俯视图：光线从几何体的左面向后面正投影得到的投影图.2.观察长方体的三视图. 讨论三视图有何基本特征. 图高度一样（等于长方体的高）.俯视图与正视图长度一样（等于长方体的和）. 俯视图和侧视图宽度一样（等于长方体的宽）. 这个结论可推广到一般简单几何体.我们用“长对正高平齐、宽相等”来概括三视图的基本特征.过精炼的语言概括提高学生的记忆效果.应用举例1．正向应用（幻灯片）画出球、圆柱、圆锥、棱柱的三视图.2．逆向练习（幻灯片）TP15图（1）、（2）分别是两个几何体的三视图，你能说出它们对应的几何体的名称吗？学生独立完成. 教师用幻灯片公布答案，然后讲解注意事项.注意事项：画三视图时棱要用实线画出，被挡的轮廓线用虚线画出；有尺寸要求的，标好尺寸. 此外，一般情况下光画正视图，侧视图在正视图的右边，俯视图在正视图的下边.通过正向应用巩固所学知识. 通过逆向应用培养学生空间想象能力，然后综合学生问题点拨注意事项，构建完整的知识体系培养学生严谨的思维习惯.正视图侧视图俯视图（1）正视图侧视图俯视图（2）备用例题例1 画出下列空间几何体的三视图．如图是截去一角的长方体，画出它的三视图.【解析】物体三个视图的构成都是矩形，长方体截角后，截面是一个三角形，在每个视图中反映为不同的三角形，三视图为图2.例2 由5个小立方块搭成的几何体，其三视图分别如下，请画出这个的几何体（正视图） (俯视图) （右视图）【解析】先画出几何体的正面，再侧面，然后结合俯视图完成几何体的轮廓，如图.【评析】画三视图之前，先把几何体的结构弄清楚，确定一个正前方，从三个不同的角度进行观察. 在绘制三视图时，分界线和可见轮廓线都用实线画出，被遮挡的部分用虚线表示出来，绘制三视图. 就是由客观存在的几何物体，从观察的角度，得到反应出物体形象的几何学知识.例3 某建筑由相同的若干个房间组成，该楼的三视图如图所示，问：（1）该楼有几层？从前往后最多要走过几个房间？（2）最高一层的房间在什么位置？画出此楼的大致形状.【解析】（1）由主视图与左视图可知，该楼有3层. 由俯视图可知，从前往后最多要经过3个房间.（2）由主视图与左视图可知，最高一层的房间在左侧的最后一排的房间.楼房大致形状如右图所示.【评析】根据三视图的特征，结合所给的视图进行逆推，考察我们的想象能力与逆向思维能力. 由三视图得到相应几何体后，可以验证所得几何体的三视图与所给出的三视图是否一致. 依据三视图进行逆向分析，就是用几何知识解决实际问题的一个方面. 在工厂中，工人师傅都是根据零件结构设计的三视图，对零件进行加工制作.。

空间几何体的三视图和直观图(１）说课的主要内容ﻫ教学背景分析ﻫ教学组织形式分析教学过程ﻫ教材的地位和作用ﻫ学生现实分析教学目标教学的重点、难点本节课设计思想教学方法分析学法指导ﻫ教学设计评价与反思ﻫ一、教学背景分析本节课是人教Ａ版必修2第一单元中“空间几何体的三视图和直观图”的第一课时,主要内容是投影和三视图，这部分知识是立体几何的基础之一，是高中新增内容，且三视图部分也是新课程高考的重要内容之一,常常结合给出的三视图求给定几何体的表面积或体积。

同时，三视图在工程建设、机械制造中有着广泛应用。

ﻫ1、教材的地位和作用本节首先简单介绍了中心投影和平行投影，中心投影和平行投影是日常生活中最常见的两种投影形式,学生具有这方面的直接经验和基础.投影和三视图虽为高中新增内容,但学生在初中有一定基础,这为我们今天的学习提供了便利条件。

2、学生现实分析（３)情感、态度与价值观:感受数学就在身边，提高学生学习立体几何的兴趣，培养学生大胆创新、勇于探索、相互交流、相互合作的精神.ﻫ３、教学目标(１)知识与技能:能画出简单空间图形的三视图,能识别上述三视图表示的立体模型，从而进一步熟悉简单几何体的结构特征.（2)过程与方法:通过直观感知,操作确认，提高学生的空间想象能力、几何直观能力,培养学生的应用意识。

识别三视图所表示的空间几何体，即:将三视图还原为直观图。

ﻫ4、教学的重点、难点教学重点：理解三视图的概念和画法,会画简单组合体的三视图。

教学难点：在“数学课程标准"中,“立体几何初步”在高一年级学习必修课程阶段以直观感知,操作确认为重点,强调建立和提升学生的空间想象力和几何直观能力。

5、本节课设计思想在教学中充分利用教科书“思考”、“探究”栏目中提出的问题,让学生亲身实践,动手作图来完成.通过大量实物、模型展示,动手制作模型以及计算机模拟等手段可以解决教师“口说无凭”的尴尬境地．三视图是一个从实物模型到平面图形的过程,是一个从具体到抽象再到具体的过程,借助本节教学，让学生提高空间想象力。
