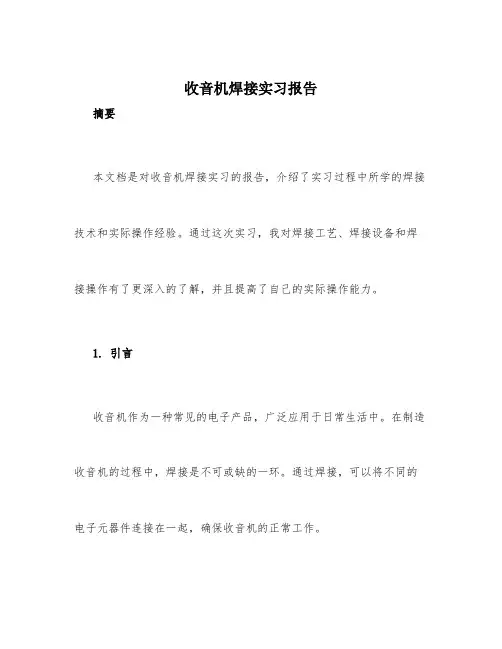

收音机焊接实习报告摘要本文档是对收音机焊接实习的报告，介绍了实习过程中所学的焊接技术和实际操作经验。
通过这次实习，我对焊接工艺、焊接设备和焊接操作有了更深入的了解，并且提高了自己的实际操作能力。
1. 引言收音机作为一种常见的电子产品，广泛应用于日常生活中。
在制造收音机的过程中，焊接是不可或缺的一环。
通过焊接，可以将不同的电子元器件连接在一起，确保收音机的正常工作。

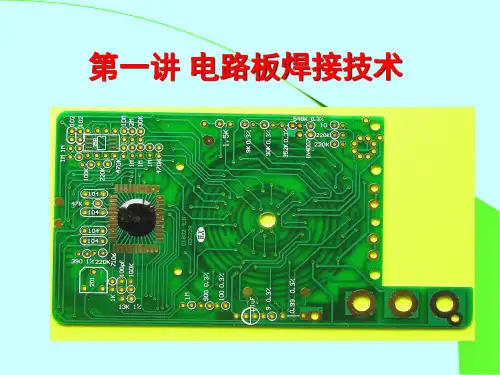

2. 焊接技术在本次实习中，我学习了几种常见的焊接技术，包括手工焊接、表面贴装焊接和波峰焊接。
2.1 手工焊接手工焊接是一种传统的焊接方法，通常用于焊接较大尺寸的电子元器件。
在手工焊接过程中，我们需要准备焊锡丝、烙铁等工具，将要焊接的电子元器件放置在焊接位置上，然后用烙铁加热，使焊锡丝熔化，将元器件与焊接位置连接起来。
2.2 表面贴装焊接表面贴装焊接是一种现代化的焊接技术，多用于焊接小型电子元器件。
在表面贴装焊接过程中，焊接面熔融的焊料被直接接触到芯片的引脚和印刷电路板的焊锡垫上，通过在电动烙铁的加热下，将焊料熔化重新固化在两者之间，以完成电气连接。
2.3 波峰焊接波峰焊接是一种大批量焊接电子元器件的技术，适用于焊接大量相同元器件的情况。
在波峰焊接中，我们将需要焊接的元器件放置在传送带上，带动元器件通过预热区域和焊锡罐区域，焊锡罐中熔化的焊料会形成一个波峰，将元器件引脚浸入焊料中进行焊接。
这种方法可以提高焊接效率和焊接质量。
3. 焊接设备在实习过程中，我接触了不同的焊接设备，包括焊锡丝、烙铁、焊接台、电动烙铁等。
3.1 焊锡丝和烙铁焊锡丝是用于熔化焊接的焊料，并用来连接电子元器件和焊接位置之间的电气连接。
烙铁则是用来加热焊锡丝的工具，通过热量将焊锡丝熔化。
3.2 焊接台焊接台是用于支持焊接工作的设备，通常有可调节的温度控制功能，方便根据焊接材料的要求进行温度控制。
3.3 电动烙铁电动烙铁是一种使用交流电或直流电作为能源的烙铁，在焊接过程中可以提供连续的加热效果，使得焊接速度更快，工作效率更高。

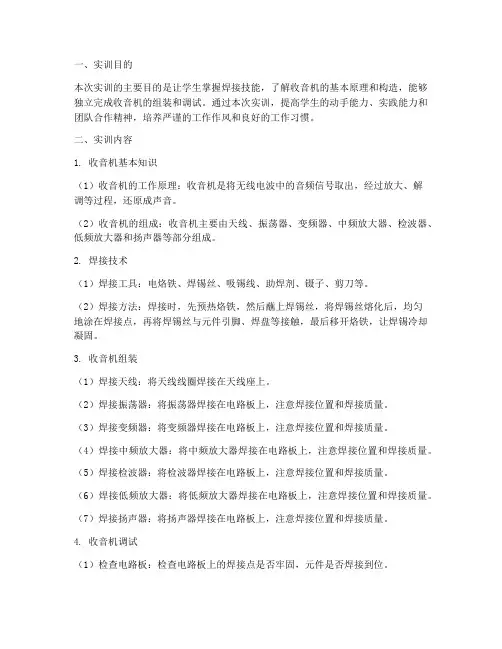

一、实训目的本次实训的主要目的是让学生掌握焊接技能，了解收音机的基本原理和构造，能够独立完成收音机的组装和调试。
通过本次实训，提高学生的动手能力、实践能力和团队合作精神，培养严谨的工作作风和良好的工作习惯。
二、实训内容1. 收音机基本知识（1）收音机的工作原理：收音机是将无线电波中的音频信号取出，经过放大、解调等过程，还原成声音。
（2）收音机的组成：收音机主要由天线、振荡器、变频器、中频放大器、检波器、低频放大器和扬声器等部分组成。
2. 焊接技术（1）焊接工具：电烙铁、焊锡丝、吸锡线、助焊剂、镊子、剪刀等。
（2）焊接方法：焊接时，先预热烙铁，然后蘸上焊锡丝，将焊锡丝熔化后，均匀地涂在焊接点，再将焊锡丝与元件引脚、焊盘等接触，最后移开烙铁，让焊锡冷却凝固。
3. 收音机组装（1）焊接天线：将天线线圈焊接在天线座上。
（2）焊接振荡器：将振荡器焊接在电路板上，注意焊接位置和焊接质量。
（3）焊接变频器：将变频器焊接在电路板上，注意焊接位置和焊接质量。
（4）焊接中频放大器：将中频放大器焊接在电路板上，注意焊接位置和焊接质量。
（5）焊接检波器：将检波器焊接在电路板上，注意焊接位置和焊接质量。
（6）焊接低频放大器：将低频放大器焊接在电路板上，注意焊接位置和焊接质量。
（7）焊接扬声器：将扬声器焊接在电路板上，注意焊接位置和焊接质量。
4. 收音机调试（1）检查电路板：检查电路板上的焊接点是否牢固，元件是否焊接到位。
（2）调整电路：根据收音机的性能，调整电路参数，如振荡器频率、中频放大器增益等。
（3）试听：调整收音机天线，试听收音机接收到的广播信号，检查收音机是否正常工作。
三、实训过程1. 准备工作：准备好焊接工具、元件、电路板等。
2. 焊接天线：将天线线圈焊接在天线座上，注意焊接位置和焊接质量。
3. 焊接振荡器：将振荡器焊接在电路板上，注意焊接位置和焊接质量。
4. 焊接变频器：将变频器焊接在电路板上，注意焊接位置和焊接质量。

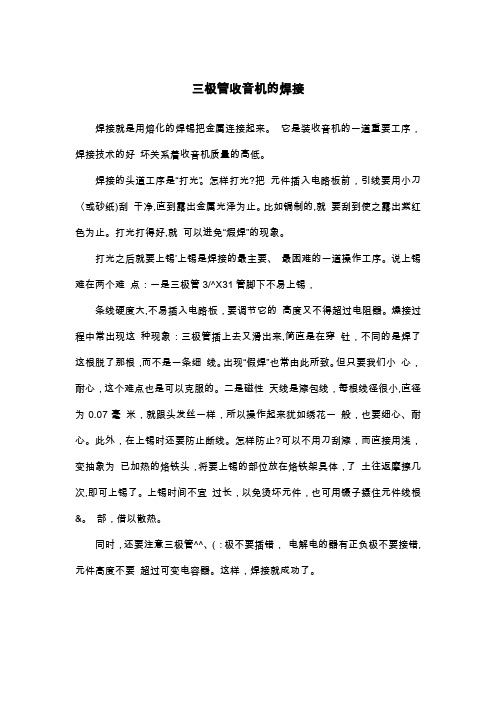

三极管收音机的焊接
焊接就是用熔化的焊锡把金属连接起来。
它是装收音机的一道重要工序，焊接技术的好坏关系着收音机质量的髙低。
焊接的头道工序是“打光”。
怎样打光?把元件插入电路板前，引线要用小刀〈或砂纸)刮干净,直到露出金属光泽为止。
比如锔制的,就要刮到使之露出紫红色为止。
打光打得好,就可以进免“煆焊”的现象。
打光之后就要上锡’上锡是焊接的最主要、最困难的一道操作工序。
说上锡难在两个难点：一是三极管3/^X31管脚下不易上锡，
条线硬度大,不易插入电路板，要调节它的髙度又不得超过电阻器。
燥接过程中常出现这种现象：三极管插上去又滑出来,简直是在穿钍，不同的是焊了这根脱了那根，而不是一条细线。
出现“假焊”也常由此所致。
但只要我们小心，耐心，这个难点也是可以克服的。
二是磁性天线是漆包线，每根线径很小,直径为0.07毫米，就跟头发丝一样，所以操作起来犹如绣花一般，也要细心、耐心。
此外，在上锡时还要防止断线。
怎样防止?可以不用刀刮漆，而直接用浅，变抽象为已加热的烙铁头，将要上锡的部位放在烙铁架具体，了土往返摩擦几次,即可上锡了。
上锡时间不宜过长，以免烫坏元件，也可用镊子摄住元件线根&。
部，借以散热。
同时，还要注意三极管^^、(：极不要插错，电解电的器有正负极不要接错,元件高度不要超过可变电容器。
这样，焊接就成功了。
收音机焊接实验报告篇一:收音机焊接实验报告一、引言:有时侯我们自以为简单的事情,当做起来时才知道并不是我们想象的那么简单。
但是当你做完这件事情后，你会发现这件事并没有想象中的那么难～～～任何一件事要做好都要掌握一定的技术，还必须具备一定的素质才能完成。
要了解一项工种，掌握焊接和电子工艺的操作技术，光靠看书本和讲解是不行的。
所谓实习就是要我们自己实际的去练习，去操作。
要真正的把从书本的理论知识转到实际操作、实践中去。
还有就是不能由着自己的性子来操作，一定要在老师的指导、讲解下进行操作，严格遵守操作规程，不可自己耍小聪明。
二、调幅中波收音机的电路方框图，电路图，信号的流程如下:由于某种原因，其电路图没有上传，敬请谅解～～～收音机的基本工作原理:天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。
同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收信号混频，产生差频，这个差频就是中频信号。
中频信号再经过中频选频放大，然后再检波，就得到了原来的音频信号。
音频信号通过功率放大之后，就可送至扬声器发声了。
天线接收到的高频信号通过输入电路与收音机的本机振荡频率(其频率较外来高频信号高一个固定中频，我国中频标准规定为465khz)一起送入变频管内混合——变频，在变频级的负载回路(选频)产生一个新频率即通过差频产生的中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更好地得到放大，中频信号经检波并滤除高频信号。
再经低放，功率放大后，推动扬声器发出声音。
三、安装前的准备工作:所需的基本工具:电烙铁(焊枪)、烙铁架、松香、万用表、镊子、尖嘴钳、偏口钳、螺丝刀。
焊接工艺要求: 1、在焊接之前要仔细的查看个元件的个数，以及用万能表测试个元件性能是否为良好的。
2、要清楚的识别元件种类和作用。
3、在焊接时要注意电烙铁的角度，要使电烙铁、焊锡丝与电路板三位一体，要注意焊锡丝的用量，如果多了可能会影响其它元件的焊接也不美观，少了也许会焊不牢固。

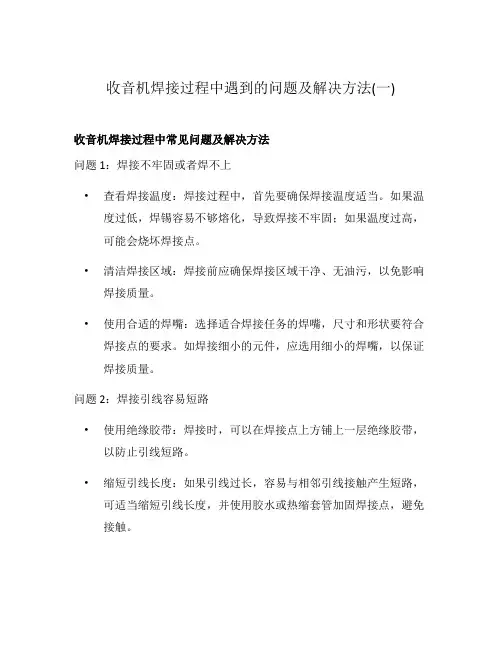

收音机焊接过程中遇到的问题及解决方法(一)收音机焊接过程中常见问题及解决方法问题1：焊接不牢固或者焊不上•查看焊接温度：焊接过程中，首先要确保焊接温度适当。
如果温度过低，焊锡容易不够熔化，导致焊接不牢固；如果温度过高，可能会烧坏焊接点。
•清洁焊接区域：焊接前应确保焊接区域干净、无油污，以免影响焊接质量。
•使用合适的焊嘴：选择适合焊接任务的焊嘴，尺寸和形状要符合焊接点的要求。
如焊接细小的元件，应选用细小的焊嘴，以保证焊接质量。
问题2：焊接引线容易短路•使用绝缘胶带：焊接时，可以在焊接点上方铺上一层绝缘胶带，以防止引线短路。
•缩短引线长度：如果引线过长，容易与相邻引线接触产生短路，可适当缩短引线长度，并使用胶水或热缩套管加固焊接点，避免接触。
•增加焊接时间或温度：冷焊是指焊接点没有完全熔化导致的，可以适当增加焊接时间或升高温度，确保焊接点充分熔化并与连接导体融合。
•添加助焊剂：对于焊接困难的元器件，可以在焊接点上加一些助焊剂，在一定程度上提高焊接的成功率。
问题4：焊接电路板损坏•使用适当焊接工具：选择合适的焊接工具，控制好加热时间和温度，避免过度加热导致电路板损坏。
•确保焊接点与电路板接触良好：焊接点要与电路板密合，避免焊接过程中触碰其他部件，以免引起短路或损坏。
问题5：焊接点发生锡球的问题•增加锡丝使用量：焊接操作中，可适当增加焊丝的使用量，以使焊接点充分覆盖，避免出现锡球。
•控制焊接时间：焊接过程中，焊接时间过长容易发生锡球，应尽量控制焊接时间，迅速完成焊接任务。
问题6：焊接点产生氧化•使用清洁焊锡：选择新鲜的焊锡，避免潮湿环境中的焊锡使用。
潮湿的焊锡容易产生氧化，影响焊接质量。
•使用助焊剂：助焊剂可有效去除焊接点的氧化物，提高焊接质量。
•确保焊接稳定性：焊接过程中，保持手稳定，采取适当的支撑方式，避免焊接点的偏移。
•采用锡焊网：将焊接点放在锡焊网上进行焊接，焊接点会在锡焊网上固定，减少偏移的可能性。

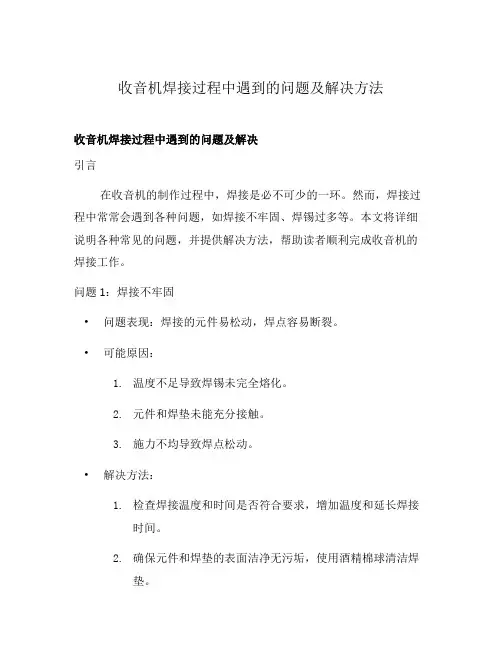

收音机焊接过程中遇到的问题及解决方法收音机焊接过程中遇到的问题及解决引言在收音机的制作过程中，焊接是必不可少的一环。
然而，焊接过程中常常会遇到各种问题，如焊接不牢固、焊锡过多等。
本文将详细说明各种常见的问题，并提供解决方法，帮助读者顺利完成收音机的焊接工作。
问题1：焊接不牢固•问题表现：焊接的元件易松动，焊点容易断裂。
•可能原因：1.温度不足导致焊锡未完全熔化。
2.元件和焊垫未能充分接触。
3.施力不均导致焊点松动。
•解决方法：1.检查焊接温度和时间是否符合要求，增加温度和延长焊接时间。
2.确保元件和焊垫的表面洁净无污垢，使用酒精棉球清洁焊垫。
3.在焊接过程中，用适量的力将元件压紧，确保焊接点牢固。
问题2：焊锡过多•问题表现：焊锡过多会导致焊点凸起，元件无法正常安装。
•可能原因：1.使用过多的焊锡。
2.锡膏涂抹过厚。
3.温度过高使焊锡流动力增大。
•解决方法：1.控制焊锡的用量，避免使用过多的焊锡。
使用适量的焊锡即可完成焊接。
2.在涂抹锡膏时，均匀涂抹薄薄一层，避免过多积聚。
3.控制焊接温度，避免过高温度使焊锡过度流动。
问题3：焊接点短路•问题表现：焊接点之间出现接触，导致短路现象。
•可能原因：1.焊锡流动至相邻焊点。
2.片间距过小，接触导致短路。
•解决方法：1.控制焊锡的流动，避免过多的焊锡积聚在焊点区域，尤其是相邻焊点之间。
2.在设计电路时，合理设置焊点之间的间距，避免接触导致短路。
问题4：焊接面积过小•问题表现：焊点面积过小，导致接触不良。
•可能原因：1.焊温不足以使焊锡充分熔化。
2.焊垫面积不够大。
•解决方法：1.增加焊接温度和时间，确保焊锡充分熔化，并与焊垫充分接触。
2.在设计电路时，合理设置焊垫的面积和规格，确保焊接面积充足。
结论通过以上的解决方法，我们可以在焊接过程中更好地解决问题。
焊接不牢固、焊锡过多、焊接点短路和焊接面积过小等常见问题都可以通过相应的解决方法来避免。
希望本文能对读者在收音机焊接过程中遇到问题时提供一些帮助。

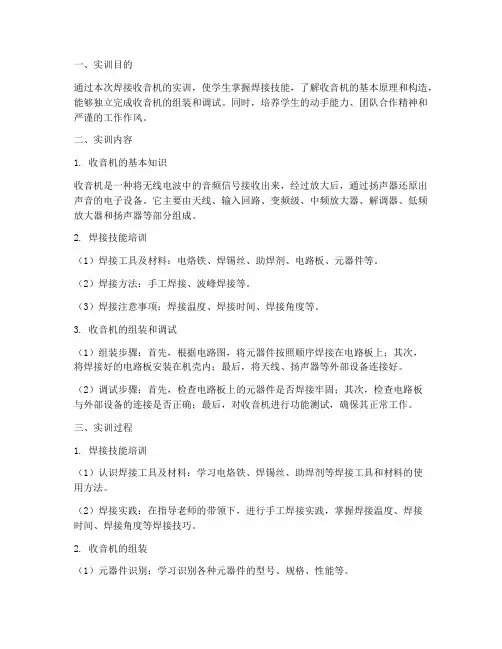

一、实训目的通过本次焊接收音机的实训，使学生掌握焊接技能，了解收音机的基本原理和构造，能够独立完成收音机的组装和调试。
同时，培养学生的动手能力、团队合作精神和严谨的工作作风。
二、实训内容1. 收音机的基本知识收音机是一种将无线电波中的音频信号接收出来，经过放大后，通过扬声器还原出声音的电子设备。
它主要由天线、输入回路、变频级、中频放大器、解调器、低频放大器和扬声器等部分组成。
2. 焊接技能培训（1）焊接工具及材料：电烙铁、焊锡丝、助焊剂、电路板、元器件等。
（2）焊接方法：手工焊接、波峰焊接等。
（3）焊接注意事项：焊接温度、焊接时间、焊接角度等。
3. 收音机的组装和调试（1）组装步骤：首先，根据电路图，将元器件按照顺序焊接在电路板上；其次，将焊接好的电路板安装在机壳内；最后，将天线、扬声器等外部设备连接好。
（2）调试步骤：首先，检查电路板上的元器件是否焊接牢固；其次，检查电路板与外部设备的连接是否正确；最后，对收音机进行功能测试，确保其正常工作。
三、实训过程1. 焊接技能培训（1）认识焊接工具及材料：学习电烙铁、焊锡丝、助焊剂等焊接工具和材料的使用方法。
（2）焊接实践：在指导老师的带领下，进行手工焊接实践，掌握焊接温度、焊接时间、焊接角度等焊接技巧。
2. 收音机的组装（1）元器件识别：学习识别各种元器件的型号、规格、性能等。
（2）电路板焊接：按照电路图，将元器件焊接在电路板上。
（3）电路板安装：将焊接好的电路板安装在机壳内。
3. 收音机的调试（1）电路板检查：检查电路板上的元器件是否焊接牢固。
（2）外部设备连接：将天线、扬声器等外部设备连接好。
（3）功能测试：对收音机进行功能测试，确保其正常工作。
四、实训成果1. 学会了焊接技能，能够独立完成收音机的组装和调试。
2. 掌握了收音机的基本原理和构造，对电子设备有了更深入的了解。
3. 培养了动手能力、团队合作精神和严谨的工作作风。
五、实训心得1. 焊接技能的学习是一个循序渐进的过程，需要不断练习和总结经验。
一、实训目的1. 了解收音机的基本知识，通过具体的电路图，初步掌握焊接技术，简单电路元器件装配，对故障的诊断和排除以及对收音机原理工作的一般原理。
2. 熟悉电子装焊工艺的基本知识和原理，掌握焊接技术并装焊一台正规的收音机。
3. 了解安全用电知识，学习安全操作要领，培养严谨的工作作风，养好良好的工作习惯，也培养团队意识和集体主义精神。
二、实训准备1. 实训器材：电烙铁、锡焊丝、收音机电路板、螺丝刀、镊子、松香、电池等。
2. 实训原理：了解收音机的工作原理，熟悉电路板上的各个元器件及其作用。
三、实训过程1. 焊接前的准备工作（1）熟悉电路板：仔细观察电路板上的各个元器件，了解它们在电路中的作用。
（2）准备焊接材料：将电烙铁、锡焊丝、松香等焊接材料准备好。
（3）清洁焊接区域：用酒精棉擦拭电路板，确保焊接区域干净无尘。
2. 焊接步骤（1）焊接电阻：按照电路图上的位置，将电阻焊接到电路板上。
首先用镊子夹住电阻，然后用电烙铁加热电阻和电路板焊点，将锡焊丝接触到焊点，使电阻焊接牢固。
（2）焊接电容：同样按照电路图上的位置，将电容焊接到电路板上。
注意电容的正负极，确保焊接正确。
（3）焊接二极管：按照电路图上的位置，将二极管焊接到电路板上。
注意二极管的正负极，确保焊接正确。
（4）焊接三极管：按照电路图上的位置，将三极管焊接到电路板上。
注意三极管的电极，确保焊接正确。
（5）焊接晶体管：按照电路图上的位置，将晶体管焊接到电路板上。
注意晶体管的电极，确保焊接正确。
3. 焊接注意事项（1）焊接时，电烙铁温度不宜过高，以免烧坏元器件。
（2）焊接过程中，锡焊丝要适量，过多或过少都会影响焊接质量。
（3）焊接完成后，用酒精棉擦拭焊点，去除多余的焊锡和松香。
四、实训结果与收获1. 实训结果：按照电路图，成功焊接了一台收音机，并进行了调试，收音机能够正常工作。
2. 实训收获：（1）掌握了焊接技术，能够熟练地焊接各种元器件。
（2）了解了收音机的工作原理，对电子电路有了更深入的认识。
焊接收音机的心得体会焊接收音机是一项需要细心和耐心的技术活。
在我进行焊接收音机的过程中，我深切地体会到了这一点。
以下是我对焊接收音机的心得体会。
首先，我发现焊接收音机需要一些基本的知识和技能。
在进行焊接之前，我需要了解焊接的原理和操作步骤。
例如，我需要知道焊接时需要使用的工具和材料，以及正确的焊接方法。
只有掌握了这些基本的知识，我才能够正确地进行焊接工作。
其次，焊接收音机需要我保持耐心和细心。
焊接是一项精细的工作，需要我准确地将各个零部件焊接在一起。
在焊接的过程中，我需要保持专注，确保焊接位置的精确和准确。
任何一点的偏差都可能导致收音机无法正常工作，因此我必须保持耐心和细心，确保每一次焊接都是正确的。
此外，完成焊接收音机的过程也让我意识到了团队合作的重要性。
在焊接收音机的过程中，我需要与其他团队成员合作，共同完成任务。
例如，我需要与设计师沟通，了解收音机的设计要求。
我还需要与其他焊接工程师合作，共同解决焊接过程中遇到的问题。
团队合作不仅能够提高工作效率，还能够缩小错误的发生概率。
此外，焊接收音机还促使我不断学习和提高。
在进行焊接工作的过程中，我不断面临新的挑战和问题。
有时候，我可能会遇到不知道如何解决的问题。
然而，这些问题也促使我积极学习和改进。
通过与其他焊接工程师的交流和学习，我不断提高自己的技术水平和解决问题的能力。
最后，焊接收音机也让我感受到了工作的成就感。
当我最终完成了焊接工作，收音机能够正常工作时，我感到非常自豪和满足。
我觉得自己在完成一项有挑战性的任务时取得了成功，这种成就感是无法言喻的。
综上所述，焊接收音机是一项需要耐心和细心的技术活。
通过进行焊接工作，我不仅学到了很多专业知识和技能，还意识到了团队合作的重要性。
同时，焊接收音机也让我不断学习和提高，并给予我满足感和成就感。
我相信，这些经验和体会将对我以后的工作和生活产生积极的影响。
收音机的焊接总结焊接收音机的主要目的就是锻炼我们的动手能力，掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
并且让我们了解常用电子器件的类别、型号、规格、性能及其使用范围。
能够正确识别和选用常用的电子器件，了解电子产品的焊接、调试与维修方法。
本次焊接所使用的散件为3V低压全硅管六管朝外差收音机。
在真正焊接之前，我们首先要了解9018型或S66D型袖珍收音机的电路原理图。
只有掌握了收音机的工作原理之后，我们才能进行焊接。
然后仔细检查元器件，清点元器件的个数看是否齐全，熟悉各元器件的特性。
在焊接前一定要看清色环电阻阻值的大小，看清电容、三极管的极性。
在焊接时，我先焊接电阻再焊接瓷片电容，由于瓷片电容不分正、负极，所以焊接同电阻。
然后是三极管，焊接时注意三极管的极性，管脚要放入相应位置「焊接完电路板的电子川件厉就要处理电源同电路板的连接。
将电源槽安装在收音机外壳的对应位置，用焊锡焊接导线在接线柱上。
将电源的正负极焊接在电路板对应位置，只要导线不容易扭曲而产生干扰就行了。
接下来就是安装电池，调试收音机了。
在焊接收音机的过程中，至关重要的是电烙铁的使用，正确的电烙铁使用方法是试验成功的必要条件。
山确堂握电烙铁使用方法盂明确以卜儿点：1、新烙铁使用之前，先用锉刀将其表面镀层去净并露出铜头，然后将烙铁通电，等烙铁头部微热时插入松香，在烙铁头上均匀地“吃上”焊锡。
2、使用烙铁时应严禁摔碰，以免电热丝受振动而断开，损坏电烙铁。
3、不要将烙铁头在金属上刻划或用力去除粗硬导线的绝缘套，以免使烙铁头出现损伤或缺口，减少其使用寿命。
4、经常用测电笔检查烙铁是否漏电，电源线的绝缘层是否完好，防止发生触电事故。
5、焊接一些特殊元件时，必须按要求接地线。
& 电烙铁经过长时间使用后，烙铁头部会生成一层氧化物，不容易吃锡。
如果烙铁口呈灰白色，可以用钢丝刷去。
如果烙铁口呈棕黄色，可用锉刀锉掉氧化层，按照处理新烙铁头的方法涂上焊锡即可继续使用。
焊接收音机实验报告焊接收音机实验报告一、实习内容：(1)学习识别简单的电子元件与电子线路;(2)学习并掌握收音机的工作原理;(3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。
二、实习器材介绍：(1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。
(2)螺丝刀、镊子等必备工具。
(3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
(4)两节5号电池。
三、实习目的：电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。
而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。
有助于我们对理论知识的理解，帮助我们学习专业知识。
使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。
同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。
同时也培养同学之间的团队合作、共同探讨、共同前进的精神。
具体目的如下：1.熟悉手工焊锡的常用工具的使用及其维护与修理。
2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。
熟悉电子产品的安装工艺的生产流程。
3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。
4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。
5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
6.了解电子产品的焊接、调试与维修方法。
四、原理简述：zx-921型收音机是由8个三极管和2个二极管组成的，其中bg1为变频三极管，bg2、bg3为中频放大三极管，bg4为检波三极管，bg5、bg6组成阻容耦合式前置低频放大器，bg7、bg8组成变压器耦合推挽低频功率放大器。
收音机的安装与调试总结2008级物理学（2）班许龙学号：200840610231实验目的：1、通过电子线路，由理论联系实际。
2、自己动手安装和调试仪器。
3、通过电路图，掌握简单电路元件装配、初步的焊接。
对收音机原理有初步的了解。
所需工具：电烙铁、斜口钳、螺丝刀、镊子、松香和焊锡电烙铁为35W锡的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。
操作步骤：一、检查元器件在焊接前首先要检查电子元件是否缺少，电阻和三极管是否有的已损坏，若损坏要立即向老师提出并更换。
另外还要保护好收音机天线的铁棒，因为它易摔碎。
二、了解焊接原理及焊接步骤在一般的操作台商焊接印刷电路板时一般用“笔握法”握电烙铁。
使用时注意不要把导线与烙铁头碰住，因为碰住的话会烫坏导线，产生漏电事故，比较危险！焊接的步骤有五步：①准备施焊。
右手拿烙铁，左手哈焊锡丝。
要求烙铁干净，无焊渣等氧化物存在。
②加热焊件。
烙铁头靠在两焊件连接处，加热整个焊件，时间约1~2秒。
目的是让导线与接线柱、元器件引线与焊盘要同时受热均匀。
③送焊丝。
焊件的焊接面被加热到一定温度时，焊丝从烙铁对面接触焊件。
注意：不要把焊丝送到烙铁头处！④移开焊丝。
焊丝熔化一定量后，立即向坐上方45°移开。
⑤移开烙铁。
焊锡浸润焊盘和焊件的施焊补位后向右上45°移开烙铁，结束焊接。
焊锡的量要适中，若不足会造成虚焊漏焊，还会成导线脱落。
若过多，极易造短路。
要求焊点成球形。
我在实验中，就因为害怕焊锡过多而引起短路而使用的焊锡过少，一些元器件焊接时焊接不牢，有的因为虚焊漏焊造后来收音机调音不准。
三、元器件焊接步骤首先，要安装正确。
路板的焊点要大小相同、无毛刺、无空隙，元器件无缺焊、错焊，连结无误，印制板焊点无虚焊、桥接等。
其次，要做到耐心细致、冷静有序。
最后，不能对元器件乱调乱拆、盲目烫焊，以致越修越坏。
1、电阻由于电阻过多，有的阻值比较接近，测量电阻或看环线标志是要注意不能读错，最好按照元件清单的顺序焊接。
调频收音机、对讲机焊接
----------电子工艺实习
PPT课件上的错误：
1、第10页色环电阻的阻值很多标错了，焊接时可先用万用表测一下阻值再
进行焊接。
2、自攻螺丝（Φ2x8），即最长的那个，应该放在后盖的上端。

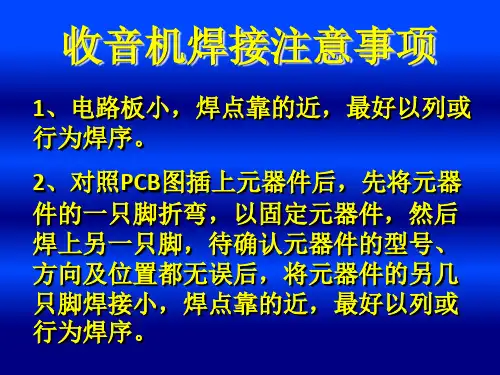

焊接时注意：
1、要首先焊接矮的元器件，如电容，电阻等，再焊接高一些的原件。
放置
好元件后，先别两个引脚在电路板上，焊接时拉直。
2、很多电阻需要立式焊接。
3、剩余引脚要尽量短一些，让原件尽量靠近电路板，不要出现虚焊。
4、注意发光二极管的放置，最后焊接，注意极性，与其他原件相反，发光
二极管放置在另一侧，且先要对准外壳的眼，然后焊接。
5、PCB板较小，元器件排列紧密，看清元器件所在的位置，不要放错。
6、有一些焊盘之间的间距较小，焊接时注意焊点不能太大，否则会造成短
路。
但铜箔明显连接在一起的焊盘可以焊接在一起。
7、引脚有正负之分的元器件不能放反了，如电解电容、发光二极管、电池
座。
8、扬声器没有正负极之分。
9、驻极体（话筒）与外壳相连是负极。
10、集成电路（芯片）LA1800插座有一个14脚插座和一个8脚插座做
成，两个一前一后直接放上即可。
11、J1要短路，可用剪下的元件多余的脚焊上。
12、音量调节开关只要上紧就不会出现松动的情况。
13、收音机调试只是调整中心频率的位置，目的是与标牌上的频率相对
应。
14、对讲机的调试按照说明书上步骤调试即可（一般电感可调松）。
调试
时尽量选择收音机上没有信号的波段调试以减小干扰，通话效果较好。
15、注意极性：普通二极管有标记（点或者环带）为阴极；发光二级管，电
解电容长管脚为正极，三极管和集成块都要注意方向。
