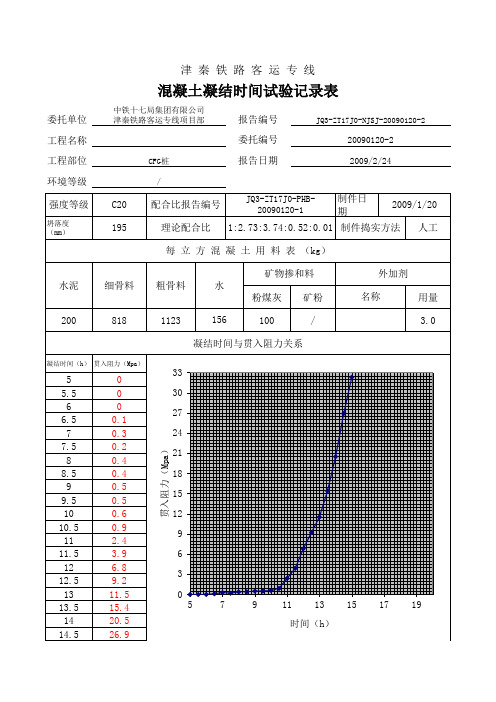

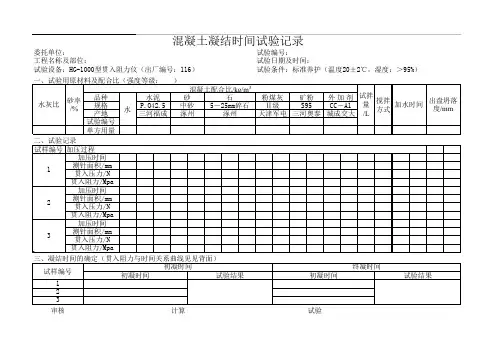

混凝土凝结时间计算表(自编)

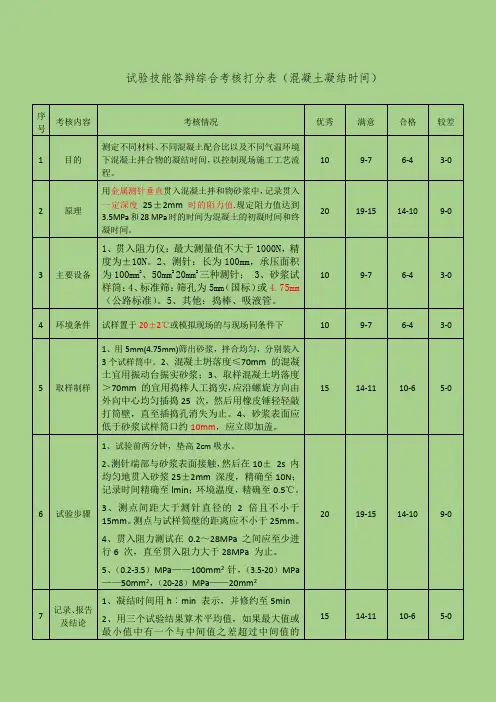

试验技能答辩综合考核打分表（混凝土凝结时间）序号考核内容考核情况优秀满意合格较差1 目的测定不同材料、不同混凝土配合比以及不同气温环境下混凝土拌合物的凝结时间，以控制现场施工工艺流程。

10 9-7 6-4 3-02 原理用金属测针垂直贯入混凝土拌和物砂浆中，记录贯入一定深度25±2mm时的阻力值.规定阻力值达到3.5MPa和28 MPa时的时间为混凝土的初凝时间和终凝时间。

20 19-15 14-10 9-03 主要设备1、贯入阻力仪：最大测量值不大于1000N，精度为±10N。

2、测针：长为100mm，承压面积为100mm2、50mm220mm2三种测针； 3、砂浆试样筒：4、标准筛：筛孔为5mm（国标）或4.75mm（公路标准）。

5、其他：捣棒、吸液管。

10 9-7 6-4 3-04 环境条件试样置于20±2℃或模拟现场的与现场同条件下10 9-7 6-4 3-05 取样制样1、用5mm(4.75mm)筛出砂浆，拌合均匀，分别装入3个试样筒中。

2、混凝土坍落度≤70mm 的混凝土宜用振动台振实砂浆；3、取样混凝土坍落度＞70mm 的宜用捣棒人工捣实，应沿螺旋方向由外向中心均匀插捣25 次，然后用橡皮锤轻轻敲打筒壁，直至插捣孔消失为止。

4、砂浆表面应低于砂浆试样筒口约10mm，应立即加盖。

15 14-11 10-6 5-06 试验步骤1、试验前两分钟，垫高2cm吸水。

2、测针端部与砂浆表面接触，然后在10±2s 内均匀地贯入砂浆25±2mm 深度，精确至10N；记录时间精确至lmin；环境温度，精确至0.5℃。

3、测点间距大于测针直径的2倍且不小于15mm。

测点与试样筒壁的距离应不小于25mm。

4、贯入阻力测试在0.2～28MPa 之间应至少进行6 次，直至贯入阻力大于28MPa 为止。

5、（0.2-3.5）MPa——100mm2针，（3.5-20）MPa——50mm2，（20-28）MPa——20mm220 19-15 14-10 9-07 记录、报告及结论1、凝结时间用h︰min 表示，并修约至5min2、用三个试验结果算术平均值，如果最大值或最小值中有一个与中间值之差超过中间值的15 14-11 10-6 5-010%，则取中间值；如果最大值和最小值与中间值之差均超过中间值的10%时，试验无效。

混凝土标准凝结时间一、引言混凝土是建筑工程中常用的一种材料，其性能的好坏直接影响着建筑物的质量和使用寿命。

在混凝土的生产和使用过程中，凝结时间是一个非常关键的参数。

凝结时间是指混凝土从开始搅拌到硬化成形所需的时间。

混凝土的凝结时间会受到多种因素的影响，如气温、湿度、水泥的种类和用量等。

为了确保混凝土的质量和使用效果，需要对凝结时间进行明确的标准化规定。

本文将详细介绍混凝土标准凝结时间的相关标准。

二、混凝土标准凝结时间的定义混凝土标准凝结时间是指混凝土在规定的温度、湿度和试验条件下，从开始搅拌至硬化成形所需的时间。

一般来说，混凝土标准凝结时间的测定需要经过充分的试验和检测，以确保其符合规范和要求。

三、混凝土标准凝结时间的相关标准1. GB/T 50080-2016《混凝土标准养护试验方法》GB/T 50080-2016 是中国国家标准化委员会发布的关于混凝土标准养护试验方法的标准。

该标准规定了混凝土标准凝结时间的测定方法和试验步骤。

其中，混凝土标准凝结时间的测定需要在温度为(20±2)℃、相对湿度为(65±5)%的条件下进行。

试验中需要对混凝土的初凝时间和终凝时间进行测定，并根据其差值计算出标准凝结时间。

2. ASTM C403-08《Standard Test Method for Time of Setting of Concrete Mixtures by Penetration Resistance》ASTM C403-08 是美国材料和测试协会发布的有关混凝土标准凝结时间的标准。

该标准规定了混凝土标准凝结时间的测定方法和试验步骤。

其中，混凝土标准凝结时间的测定需要在温度为(23±2)℃、相对湿度为(50±5)%的条件下进行。

试验中需要对混凝土的初凝时间和终凝时间进行测定，并根据其差值计算出标准凝结时间。

3. BS EN 196-3:2005《Methods of testing cement. Determination of setting times and soundness》BS EN 196-3:2005 是欧洲标准化委员会发布的有关混凝土标准凝结时间的标准。

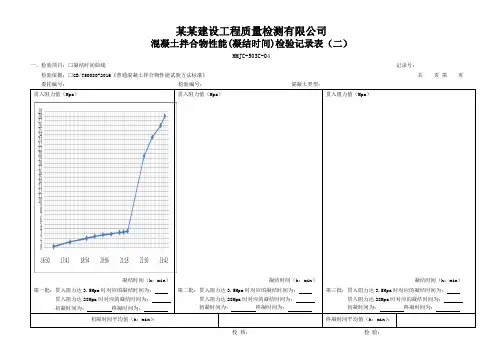

某某建设工程质量检测有限公司
混凝土拌合物性能(凝结时间)检验记录表（二）
MMJC-503C-04
一、检验项目：□凝结时间曲线记录号：
检验依据：□GB/T50080-2016《普通混凝土拌合物性能试验方法标准》共页第页委托编号：检验编号：混凝土类型：
贯入阻力值（Mpa）
凝结时间（h：min）第一批：贯入阻力达3.5Mpa时对应的凝结时间为：
贯入阻力达28Mpa时对应的凝结时间为：
初凝时间为：终凝时间为：贯入阻力值（Mpa）
凝结时间（h：min）
第二批：贯入阻力达3.5Mpa时对应的凝结时间为：
贯入阻力达28Mpa时对应的凝结时间为：
初凝时间为：终凝时间为：
贯入阻力值（Mpa）
凝结时间（h：min）
第三批：贯入阻力达3.5Mpa时对应的凝结时间为：
贯入阻力达28Mpa时对应的凝结时间为：
初凝时间为：终凝时间为：
初凝时间平均值（h：min）：终凝时间平均值（h：min）：
校核：检验：。
