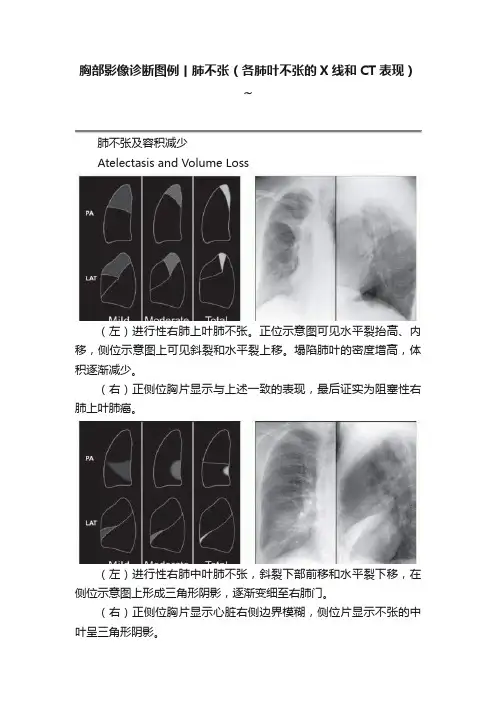

胸部影像诊断图例丨肺不张（各肺叶不张的X线和CT表现）~肺不张及容积减少Atelectasis and Volume Loss（左）进行性右肺上叶肺不张。
正位示意图可见水平裂抬高、内移，侧位示意图上可见斜裂和水平裂上移。
塌陷肺叶的密度增高，体积逐渐减少。
（右）正侧位胸片显示与上述一致的表现，最后证实为阻塞性右肺上叶肺癌。
（左）进行性右肺中叶肺不张，斜裂下部前移和水平裂下移，在侧位示意图上形成三角形阴影，逐渐变细至右肺门。
（右）正侧位胸片显示心脏右侧边界模糊，侧位片显示不张的中叶呈三角形阴影。
（左）进行性右肺下叶肺不张，正位示意图上斜裂向内侧移位，形成三角形阴影，水平裂下移。
下肺的密度增高，投影至下胸椎上，相邻的右半膈顶模糊。
（右）正侧位胸片显示右肺下叶肺不张，并见移位的斜裂（弯箭）和水平裂（直箭）。
（左）进行性右肺中、下叶肺不张，通常由中间支气管阻塞引起。
正侧位示意图显示沿肺底部的条带状阴影。
（右）正侧位胸片显示，右肺底部的高密度影，右肺门下移，因中间支气管类癌引起。
（左）进行性左肺上叶肺不张，肺门周围和胸骨后区域密度增高，侧位示意图显示斜裂向前移位。
（右）正侧位胸片显示左肺上叶肺不张。
移位的斜裂沿不张的左肺上叶后缘形成一个清晰的界面。
支气管镜检查证实为肺癌。
（左）进行性左肺下叶肺不张，正位示意图（PA）示斜裂向内侧移位，形成三角形阴影。
侧位示意图显示下肺的密度增高，投影于下胸椎处。
（右）正侧位胸片显示左侧膈顶内侧抬高、模糊，下胸椎投影区密度增高。
右肺上叶肺不张右肺上叶肺不张。
气管右移（黑箭），水平裂上移（白直箭），右肺门增大上移（白弯箭），这一系列表现被称为金S征（反S征），是由中心肿块引起的右肺上叶肺不张。
同一患者的侧位胸片显示右肺上叶肺不张伴斜裂前移，密度增高。
同一患者，轴向NECT显示右肺上叶肺不张，呈三角形等密度，内部无空气支气管征，提示中央阻塞性病变。
注意水平裂向前和向内侧旋转。
右肺上叶支气管狭窄和闭塞。
