电液动推杆插板阀原理

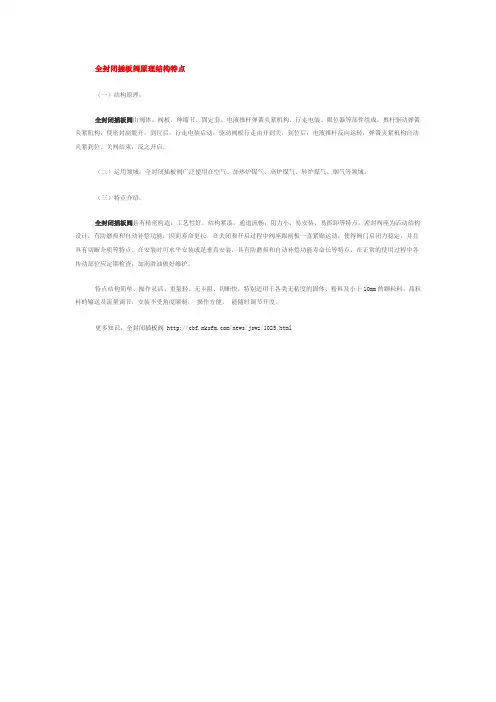

全封闭插板阀原理结构特点
（一）结构原理：
全封闭插板阀由阀体、阀板、伸缩节、固定套、电液推杆弹簧夹紧机构、行走电装、限位器等部件组成。

推杆驱动弹簧夹紧机构，使密封副脱开，到位后，行走电装启动，驱动阀板行走由开到关，到位后，电液推杆反向运转，弹簧夹紧机构自动夹紧到位，关阀结束，反之开启。

（二）运用领域：全封闭插板阀广泛使用在空气、加热炉煤气、高炉煤气、转炉煤气、烟气等领域。

（三）特点介绍：
全封闭插板阀具有精密构造，工艺性好，结构紧凑，通道流畅，阻力小，易安装，易拆卸等特点，密封阀座为活动结构设计，有防磨损和自动补偿功能，因而寿命更长。

在关闭和开启过程中阀座跟闸板一直紧贴运动，使得阀门启闭力稳定，并且具有切断介质等特点。

在安装时可水平安装或是垂直安装，具有防磨损和自动补偿功能寿命长等特点，在正常的使用过程中各传动部位应定期检查，加润滑油做好维护。

特点结构简单、操作灵活、重量轻、无卡阻、切断快，特别适用于各类无粘度的固体、粉料及小于10mm的颗粒料，晶粒料的输送及流量调节，安装不受角度限制，操作方便，能随时调节开度。

更多知识：全封闭插板阀 /news/jswz/1025.html。

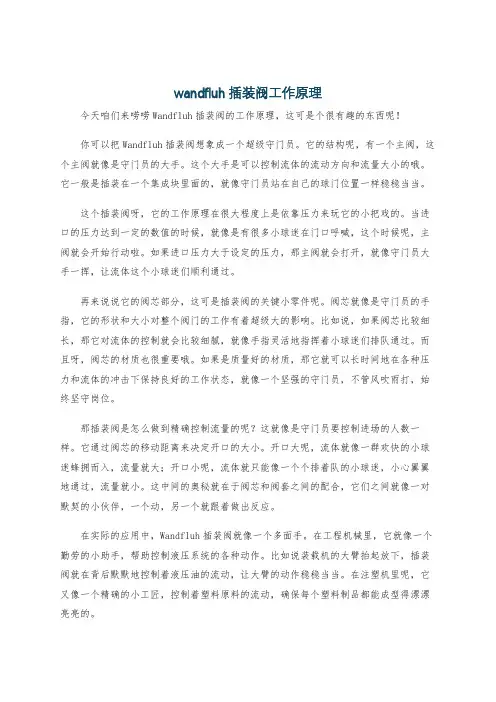

wandfluh插装阀工作原理今天咱们来唠唠Wandfluh插装阀的工作原理，这可是个很有趣的东西呢！你可以把Wandfluh插装阀想象成一个超级守门员。

它的结构呢，有一个主阀，这个主阀就像是守门员的大手。

这个大手是可以控制流体的流动方向和流量大小的哦。

它一般是插装在一个集成块里面的，就像守门员站在自己的球门位置一样稳稳当当。

这个插装阀呀，它的工作原理在很大程度上是依靠压力来玩它的小把戏的。

当进口的压力达到一定的数值的时候，就像是有很多小球迷在门口呼喊，这个时候呢，主阀就会开始行动啦。

如果进口压力大于设定的压力，那主阀就会打开，就像守门员大手一挥，让流体这个小球迷们顺利通过。

再来说说它的阀芯部分，这可是插装阀的关键小零件呢。

阀芯就像是守门员的手指，它的形状和大小对整个阀门的工作有着超级大的影响。

比如说，如果阀芯比较细长，那它对流体的控制就会比较细腻，就像手指灵活地指挥着小球迷们排队通过。

而且呀，阀芯的材质也很重要哦。

如果是质量好的材质，那它就可以长时间地在各种压力和流体的冲击下保持良好的工作状态，就像一个坚强的守门员，不管风吹雨打，始终坚守岗位。

那插装阀是怎么做到精确控制流量的呢？这就像是守门员要控制进场的人数一样。

它通过阀芯的移动距离来决定开口的大小。

开口大呢，流体就像一群欢快的小球迷蜂拥而入，流量就大；开口小呢，流体就只能像一个个排着队的小球迷，小心翼翼地通过，流量就小。

这中间的奥秘就在于阀芯和阀套之间的配合，它们之间就像一对默契的小伙伴，一个动，另一个就跟着做出反应。

在实际的应用中，Wandfluh插装阀就像一个多面手。

在工程机械里，它就像一个勤劳的小助手，帮助控制液压系统的各种动作。

比如说装载机的大臂抬起放下，插装阀就在背后默默地控制着液压油的流动，让大臂的动作稳稳当当。

在注塑机里呢，它又像一个精确的小工匠，控制着塑料原料的流动，确保每个塑料制品都能成型得漂漂亮亮的。

总之呀，Wandfluh插装阀虽然看起来小小的，但是它的工作原理却像一个充满魔法的小世界。

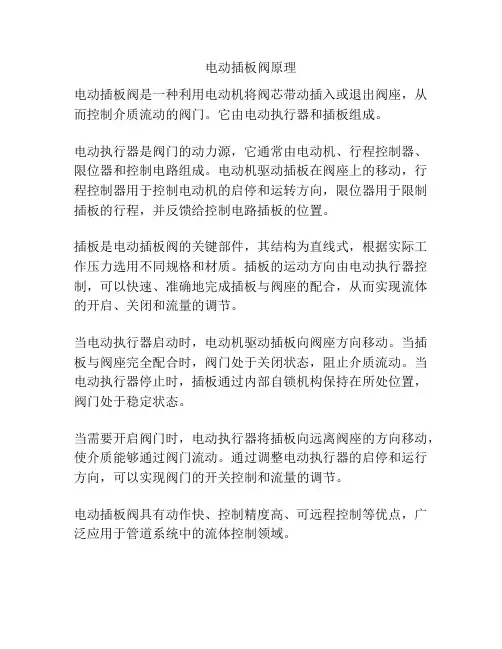

双层电液动插板阀工作原理
双层电液动插板阀的工作原理如下：
双层电液动插板阀由阀体、插板、执行机构和电气控制箱四部分组成。

阀体和插板通常采用铸造或锻造，常见的有铸铁、球墨铸铁、碳钢、不锈钢等材质。

执行机构分为气动、电动和液动三种，其中电动执行机构是指电机、减速机、连杆、限位器、行程开关和手动装置等组成。

当执行机构接受电气信号后，电动机带动减速机、连杆等部件旋转，实现插板从阀门开启到关闭的全过程。

液压执行机构是采用液压油作为执行元件的波动压力，通过电液转换来驱动执行机构。

在使用过程中，电液动插板阀要根据介质的流量和启闭口径来选择不同的执行机构。

双层电液动插板阀的开闭控制原理如下：
1. 当执行器控制使阀杆带动阀杆螺母，闸板慢慢地上升到全开，反之为关。

2. 插板阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，插板阀只能作全开和全关，不能作调节和节流。

3. 插板阀关闭时，密封面可以只依靠介质压力来密封，即依靠介质压力将闸板的密封面压向另一侧的阀座来保证密封面的密封，这就是自密封。

大部分
插板阀是采用强制密封的，即阀门关闭时，要依靠外力强行将闸板压向阀座，以密封面的密封性。

以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。

【电液推杆工作原理最全解析】以下为您介绍一般电液推杆工作原理，包括电液推杆电气原理图、电液推杆液压原理图，若有疑问可直接致电电液推杆厂家要求技术支持。

（电液推杆液压原理图）电液推杆工作原理电液推杆是以电动机位电力源，通过电机的正反转，带动双向动力泵输出压力油，经过控制阀组，输送至油缸，实现油缸活塞杆的往复运动。

以下为您介绍电液推杆的心脏：组合阀的工作原理组合阀是电液推杆中的核心控制组件，其结构如（图2）所示，它通过阀体内部将两个溢流阀阀芯，两个单向阀阀芯、两个单向球阀阀芯连接，集合成结构及功能对称的组合阀。

组合阀主要功能为：调节系统压力、控制电液推杆输出力的大小、控制液流方向及活塞杆运动方向、系统过载保护等。

组合阀工作原理图：电液推杆组合阀原理图（图3），该图的组合阀通过阀体内部孔道将阀2、阀3、阀4、阀8、阀9、阀10组成功能对称的压力控制、方向控制回路，其主要功能为：调节系统压力控制液压系统输出压力的大小；控制液压流向及往返运动，系统过载保护。

电液推杆组合阀的工作原理：1.活塞杆外行时：电机正转时，双向泵左边油口为出油口，液压油经过单向阀3进入油缸5的无杆缸腔，同时液控单向阀8打开，油缸5的有杆缸腔的油经过8回油箱。

2.活塞杆内行时：电机反转，双向齿轮泵1右边油口为出油口，液压油进过单向阀9进入油缸5的有杆腔，同时控制单向阀4打开，油缸5的无杆腔的油经过阀4回油箱。

3.系统压力调节及过载保护：活塞杆外行时压力调节，由溢流球阀控制2控制，当过载时限定系统最高压力，即控制电液推杆输出的最大推力。

活塞杆内行过程压力调节，由溢流阀10控制当过载时系统最高压力，即控制单向阀输出的最大推力。

（电液推杆电气原理图）电液推杆安装与调试1、向电液推杆内注入洁净的46#液压油(注入前要过滤)，装好加油口盖，检查密封性能，接通电动机电源，将电液推杆安装在工作位置连接好传动装置后，即可使用。

2、按电器原理图及接线端子图接线，并确认推杆已加满液压油。

制动器电液推杆工作原理
制动器电液推杆是用于汽车制动系统的一种重要部件，其工作原理如下：
1. 当驾驶员踩下制动踏板时，将通过机械传动或者电子信号传递到制动器电液推杆上。

2. 制动器电液推杆内部包含有一个活塞，当收到制动信号后，活塞会向前运动。

3. 活塞前端连接着制动主缸，后端连接着制动泵。

4. 当活塞运动向前时，会将制动液推入到制动主缸中。

5. 制动主缸内部也有一个活塞，当液体进入主缸后，活塞也会向前运动。

6. 当主缸活塞向前运动时，液压力会通过制动管路传递给轮子上的制动器。

7. 制动器会根据液压力的大小来施加制动力，通过摩擦来减速车辆。

8. 当驾驶员松开制动踏板时，制动器电液推杆会通过弹簧力或者其他机械装置将活塞推回原位，减少制动力。

通过这种工作原理，制动器电液推杆能够将驾驶员的制动信号
转化为液压力，经由制动管路传递给制动器，实现汽车的制动功能。

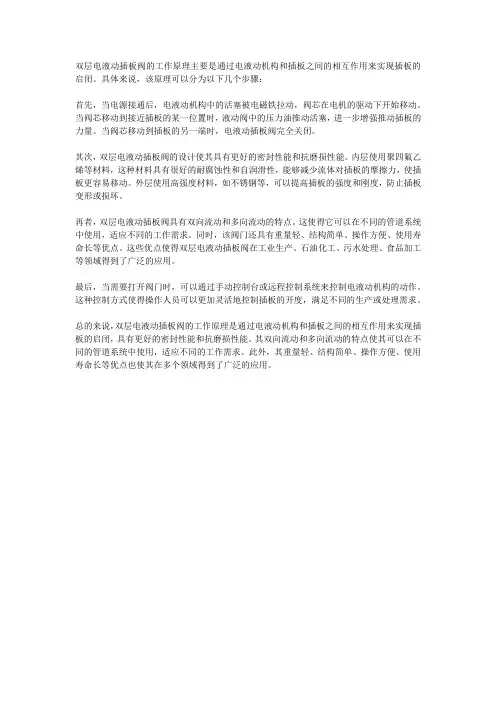

双层电液动插板阀的工作原理主要是通过电液动机构和插板之间的相互作用来实现插板的启闭。

具体来说，该原理可以分为以下几个步骤：
首先，当电源接通后，电液动机构中的活塞被电磁铁拉动，阀芯在电机的驱动下开始移动。

当阀芯移动到接近插板的某一位置时，液动阀中的压力油推动活塞，进一步增强推动插板的力量。

当阀芯移动到插板的另一端时，电液动插板阀完全关闭。

其次，双层电液动插板阀的设计使其具有更好的密封性能和抗磨损性能。

内层使用聚四氟乙烯等材料，这种材料具有很好的耐腐蚀性和自润滑性，能够减少流体对插板的摩擦力，使插板更容易移动。

外层使用高强度材料，如不锈钢等，可以提高插板的强度和刚度，防止插板变形或损坏。

再者，双层电液动插板阀具有双向流动和多向流动的特点。

这使得它可以在不同的管道系统中使用，适应不同的工作需求。

同时，该阀门还具有重量轻、结构简单、操作方便、使用寿命长等优点。

这些优点使得双层电液动插板阀在工业生产、石油化工、污水处理、食品加工等领域得到了广泛的应用。

最后，当需要打开阀门时，可以通过手动控制台或远程控制系统来控制电液动机构的动作。

这种控制方式使得操作人员可以更加灵活地控制插板的开度，满足不同的生产或处理需求。

总的来说，双层电液动插板阀的工作原理是通过电液动机构和插板之间的相互作用来实现插板的启闭，具有更好的密封性能和抗磨损性能。

其双向流动和多向流动的特点使其可以在不同的管道系统中使用，适应不同的工作需求。

此外，其重量轻、结构简单、操作方便、使用寿命长等优点也使其在多个领域得到了广泛的应用。

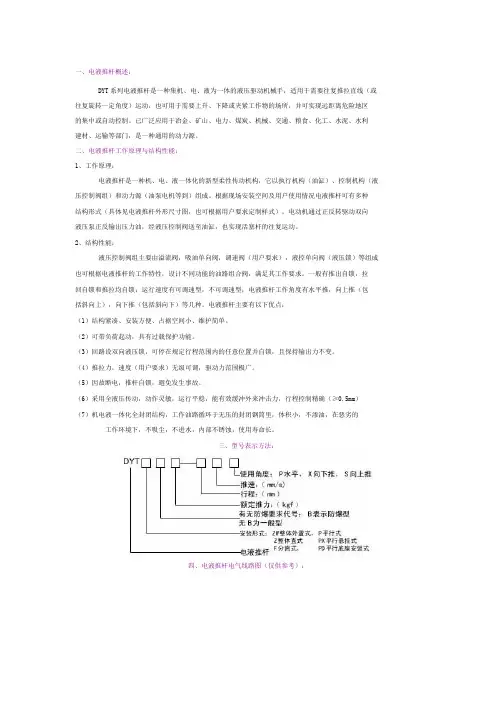

DYTP型平行式电液推杆的工作原理DYTP型平行式电液推杆的概述：DYT（B）型系列电动液压推杆（简称电液推杆）适用于往复推拉直线（或往复旋转一定角度）运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中（程序）控制。

现已广泛用于冶金、矿山、煤炭、电力、建材、石油、水利、机械、化工、水泥、粮食、交通运输等行业，是不可缺少的通用动力源。

DYTP型平行式电液推杆的原理与功能：1、工作原理：电液推杆以电动机为动力源，通过电动机正（反）向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能：电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确的溢流，实现过载自动保护。

电机虽在转动，但不会烧毁。

3、自锁功能：电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户的要求，在额定的速度范围内进行无级调节速度。

5、可根据用户的要求，在额定的输出力范围内进行无级调节推、拉力。

6、可根据用户的要求，在额定的行程范围内进行无级调节行程。

DYTP型平行式电液推杆与同类产品的比较：电液推杆与电动推杆、电动执行机构、液压缸相比，有如下优点：1、具有可靠的过载自动保护性能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他机件。

电动推杆、电动执行机构则无法可比。

2、电液推杆可以带负荷启动，而电动推杆、电动执行机构却很困难。

3、同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动里范围广，而电动推杆和气缸则无法办到。

4、在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地缓解外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做到。
