汽轮机开机步骤

中材节能发展有限公司重庆永川拉法基瑞安参天水泥4600t/d项目9MW余热机组工程汽轮机开机步骤焦作市新思源电力工程有限公司2011年1月开机步骤：一、机组启动前检查与辅机启动。

1、检查凝结器放水门关闭，软水补水至凝结器补水门打开，凝结器水位补至2/3—1/2时，关闭凝结器补水门。

检查除氧器放水门关闭，软水补水至除氧器补水调节阀前、后手动门打开，开启除氧器补水调节阀，除氧器补水至1600mm 时，关闭补水调节阀。

2、检查循环水冷却塔水位，水位不足3.5m时，开启冷却塔补水门补至3.5m关闭补水门。

3、检查射水箱水位，不满时，应开启补水门，补至水箱溢流管有水流出后关闭补水门。

4、检查除氧器循环水箱水位，补水2/3后关闭补水门。

5、检查油箱油位应在50mm—360mm之间，不足时补油。

6、检查各辅助转动设备的轴承油位是否正常，不足时加至正常油位。

滚动轴承需加油脂的要加好油脂。

7、循环泵的启动7.1检查凝结器水侧放水门关闭，打开凝结器水侧放空气门，打开凝结器循环水进、出水门。

7.2投入循环泵出口门联锁，设定循环泵频率为5Hz，启动循环泵，水泵出口门应联开，设定循环泵频率为10Hz，出口门全开后，根据情况缓慢增加频率,最高50Hz。

7.3凝结器水侧放空气有水放出后关闭放空气门。

7.4设定冷却风机频率为5Hz，启动冷却风机，根据情况缓慢增加频率, 最高50Hz。

7.5打开发电机空冷器进水门，打开空冷器出水门，打开四组空冷器进、出水门。

7.6打开冷油器进水滤网前、后门，打开冷油器进、出水门，打开冷油器放空气门，有水流出后，关闭放空气门。

放完空气后应关闭备用冷油器进水门。

冷油器切换时，应先微开备用冷油器进水门，再切换冷油器，然后开启备用冷油器进水门，关闭原运行冷油器进水门，并注意油温变化，及时调整冷油器进水门开度来调整油温。

7.5冷却塔水位不足2.5m时，应及时补水。

7.6启动第二台循环泵后，投入循环泵跳闸联锁，为两用两备方式运行。

汽轮机开机程序准备工作：1，确认汽轮机速关阀前蒸汽压力，能达到开机条件；2，暖管：打开分气缸通汽轮机蒸汽管道疏水阀，保持微开状态，打开电动进气阀旁通阀门，打开速关阀前疏水阀，全开状态，进行暖管，当管温达到130℃以上时，打开电动阀门进行高压暖管，当管温达到200℃以后，进行下一步；该过程需要时间较长，与其余准备工作可同时进行3，打开高压油泵，投入盘车；同时观察润滑油温度，保持在35-45℃之间4，检查循环水泵房阀门是否全开，循环水池液位正常，开启循环泵及风机，观察循环水压力是否正常；5，检查热井水位，如果较低，需要补水，如果较高，则需要排污，热井水位在开机前控制在300左右；投入冷凝泵，观察压力是否正常；6，检查真空破坏阀门是否密封性好7，观察汽轮机是冷态启动还是热态启动，如是冷态启动，则此时开启射水泵，建立真空，待真空达到-50以上时，打开汽封；如果是热态启动，则先打开汽封，然后打开射水泵建立真空；（在开汽封时，一次阀门开启一半左右，缓慢打开二次阀门，直至汽轮机微微出气即可）8，做完以上工作后，可以视暖管情况进行开机，当暖管结束后，进入开机步骤；开机：1，危及保安器挂档，然后建立高压油压及二次油压，；2，电脑监控程序将ETS保护投入（注，开机前，轴承振动保护，真空低保护，发电机保护不投入），3，运行505，按run键，然后按7，通过上翻和下翻键盘，找到setpet，按enter，输入500，按enter确认，汽轮机开始升速至500r/min 4，现场人员要时刻观察盘车装置，如果在转速升起时，盘车未甩开，需要手动停止盘车。

5，此时汽轮机进入低速暖机过程，此过程中要密切注意蒸汽压力，蒸汽温度，及汽缸温度，需暖机30分钟，待缸温稳定后，可进一步提高转速继续暖机（在此过程中可能出现缸温下降的现象，是因为蒸汽带水所造成的，如发现缸温下降，可迅速提高转速，加大蒸汽流量来进行暖机，如果缸温正常上升，不允许进行此操作）6，上一步完成后，通过505，将转速提高至1200r/min，同样该过程也属于暖机，需注意各项参数的变化及缸温，暖机30分钟，缸温稳定后进入下一步7，1200r/min 暖机结束后，将转速提高至2500r/min（1440-2450r/min 属于临界转速，中间不能停顿，）在汽轮机跨越临界转速时，要密切注意汽轮机及发电机振动，暖机20分钟，进入下一步8，将转速升至3000r/min额定转速，此时将ETS保护里面的，轴承振动保护及真空低保护投入，如果发现主油泵已经工作，可停止高压油泵运行，暖机运行10分钟，观察各项参数是否稳定，同时要去现场巡检，无异常，可进入并网程序并网：1，励磁柜开关合闸，工作方式打到自动状态，投入励磁机，然后起磁，观察电压是否有数值，然后通过增磁，调节电压升至电网电压2，发电机开关投入，并网方式选择自动，然后按下自动同期，发电机会自动合闸，待合闸成功后，将发电机保护压板投入，开关回位；3，ETS发电机保护投入，关闭暖管时所打开的所有疏水阀门。

2、汽轮机的启动、正常维护和停机2.1 启动前的准备工作2.1.1 班长接到汽轮机组启动的命令后应：A、通知司机，并由司机转告其他有关岗位运行人员；B、领导进行启动前的一切准备工作和启动汽轮机的各项操作，启动的时间以及从暖管开始后各项操作时间均应由司机记录在运行日志中；2.1.2 值班运行人员在启动前应对全部设备进行详细检查。

首先应了解并检查所有曾经进行过检修工作的地方，肯定检修工作已全部结束，汽轮机组本体、各附属设备以及附近地面均匀清扫完毕；2.1.3 对汽轮机组的油系统进行下列检查：A、油管、油箱、冷油器、各油泵等均处于完好状态，油系统的任何地方均不应有漏油现象；B、肯定油箱内油质合格、油位正常，油位计的浮标上下灵活,油箱中的积水和油渣均应预先放出;C、油箱的放油门、冷油器的放油门应严密关闭；D、冷油器的进出油门应开启，并应有防止误操作的措施，为了在启动时油温能迅速上升到必要的数值，进水门应先关闭（出水门应经常开启）；2.1.4 隔离汽门应预先进行开闭检查，检查后的隔离汽门以及自动主汽门等应关好，危急保安器应动作灵活，并在脱扣位置；2.1.5 检查调速系统和蒸汽分配装置的外部状况应完好；2.1.6 各测量仪表检查后齐全，指示正常；各压力表真空表管考克门应开启；2.1.7 对自动保护、调整和信号装置的电气部分进行检查确定正常；2.1.8 汽缸、主蒸汽管和抽汽管道上的直接疏水门应开启，其他在启动时能影响真空的阀门以及汽水可以倒回汽缸的阀门均应严密关闭；2.1.9 冷态测量汽轮机本体的膨胀原始值并记录检查结果；2.1.10 汽缸本体包括装有自动主汽门和抽汽门的各蒸汽管道，均应能正常自由膨胀，不受任何障碍；2.1.11 启动前的各项检查准备工作完成后，向班长报告，在取得其许可后联系锅炉岗位供汽、暖管；2.2 启动辅助油泵、启动盘车装置，在静止状态下对调速系统和保护装置的检查：2.2.1 稍开空气考克检查三台油泵是否已充满油；2.2.2 启动油泵时，应先开低压交流油泵，以便在低压的情况下驱除油管道中的空气。

汽轮机启动说明起机步骤：1、暖管至主气门前，检查各辅机、管道阀门的开启状态2、冲转前1--2小时投入盘车,提高油温至25°3、冲转前10—-20分钟，先后投入各辅机设备,建立真空1）开启循环水泵2）投入凝结水泵，保持热水井水位3）开启射水泵4）冷态时，先投入轴封冷却器，再投入均压箱5）热态时，先头投入均压箱，再投入轴封冷却器6）各种参数符合冲转气机条件后，开启高压油泵，打闸建立保安油压，检查启动阀手轮、主气门是否旋到底,到ets复位各种报警信号7）开启启动阀,调速气门到08）开启主气门9）505显示屏上没有报警信息，按505上的复位键、运行键进行冲转气机10）冲转过程中注意冷油器的出口油温在45°时，调节油温在35°——45°11）冲转至3000r/min,正常后，投入气机各保护并网步骤1、汽轮机冲转至3000r/min时，停下高压油泵，汽机运行正常，可进行并网操作。

2、投入开关，风机、1＃和2＃调节器的AL、dc开关电源3、主从选择14、合上MK灭磁开关5、调节1#调节器按钮1）按钮依次打至就地、运行、自动、置位退、pss退2）打至置位投、建立10kv电压、后打至置位退3）通过增磁减磁把电压调制和系统电压相近4）把第一个按钮打至主控6、自动并网：到同期屏投入同期电源开关，选择1＃发电机、投入通道1，手动自动同期打至自动同期，按同期屏上启动按钮2-—3秒，待同期装置自动并网。

7、手动并网：到同期屏投入同期电源开关，选择1＃发电机、投入通道1，手动自动同期打至自动同期，手动同期开关打至精同期，电动手动调速开关和调压开关，使频差和压差基本为0，同步指针顺时针缓慢旋转至12点方向是按下手动同期合闸按钮.505气机步骤按复位键（RESET）如果没有报警会出现（SH RUN/PROGRAM）界面，按运行键（run）,在新出现的界面里下翻找到速度输入界面（@spead……rpm ，setpt-……rpm）按enter键，输入转速，按enter键结束操作步骤由上思苏工和505厂家江工提供，希望大家结合我司实际情况学习和优化。

汽轮机启机步骤范文汽轮机是一种常见的热能转换设备，广泛应用于发电厂、工业生产和船舶等领域。

汽轮机的启机过程包括准备工作、燃烧系统预热、直接启动和间接启动等环节。

下面将详细介绍汽轮机的启机步骤。

一、准备工作1.仔细检查汽轮机的各个部件，确保无损坏和松动情况。

2.检查供气系统、供水系统和润滑系统，确保正常运行。

3.检查电气系统，包括控制柜、电缆、电力接口等。

4.确保送电线路正常，仪表显示正确，相关阀门和执行机构处于关闭状态。

5.检查调速器和保护设备，确保正常工作。

6.准备好启动介质，如蒸汽或空气。

7.检查排气系统，确保通畅。

二、燃烧系统预热1.打开燃气系统入口阀门，将燃气与空气混合。

2.检查火焰检测器和安全阀，确保正常工作。

3.打开点火装置，引燃燃气，进行点火。

4.观察燃烧器火焰颜色和形状，确保燃烧稳定。

5.提高燃气流量，加热锅炉，预热汽轮机。

6.检查燃气进口管道和阀门，确保正常工作。

三、直接启动1.打开汽轮机进气阀门，引入高温高压空气，将转子推动到其中一转速。

2.启动辅助泵，提高汽轮机的透平压力，推动转子进一步运转。

3.打开汽轮机出汽阀门，将部分蒸汽排出，以减小透平压力。

4.温升足够后，继续调整出汽阀门，提高透平压力，推动转子进一步加速。

5.当转速达到额定转速时，关闭进气阀门，透平压力开始正常工作。

四、间接启动1.打开汽轮机进汽阀门，引入高温高压蒸汽，推动转子运转。

2.启动辅助泵，提高汽轮机的透平压力，推动转子进一步运转。

3.打开汽轮机出汽阀门，将部分蒸汽排出，以减小透平压力。

4.温升足够后，继续调整出汽阀门，提高透平压力，推动转子进一步加速。

5.当转速达到额定转速时，关闭进汽阀门，透平压力开始正常工作。

五、运行检查1.监测汽轮机的各项参数，如温度、压力、转速等。

2.检查汽轮机的振动情况，确保不超过允许范围。

3.检查润滑系统和密封系统，确保正常运行。

4.观察汽轮机的运行状态，确保没有异常噪音和不正常的震动。

汽轮机启动步骤、程序学习启动汽轮机必须经过的程序其顺序为1、启动前的检查项。

2、辅助油泵及调节系统试，保护投入。

3、暖管。

4、辅助设备的启动与投入。

5、启动与升速。

6、并网与带负荷。

熟记汽轮机有哪些保护，所有这些保护是什么时候投入。

汽轮机具有下列保护装置1、超速保护（汽轮机超速试验）DEH中设计了103％超速（OPC）、110％电气超速跳（AST）和112％机械超速跳闸。

103％超速保护：汽机任何情况下转速超过3090RPM时OPC电磁阀动作，所有调门立刻关闭，保持数秒或转速降低3000RPM后重新打开。

103％超速保护动作只关调门。

110％AST超速跳闸保护：汽轮机转速超过3300RPM时，AST电磁阀动作，主汽门、调门关闭，汽机跳闸。

112％机械超速跳闸保护：转速超过3360RPM时，机械撞击子在离心力的作用下飞出，使保安系统动作，关闭主汽门、调门，汽机跳闸。

2、低油压保护①调速油压低于1.76MPa时联调速油泵；润滑油压低于0.07MPa 时联交流润滑油泵。

②润滑油压低于0.06MPa时联直流润滑油泵；润滑油压低于0.04MPa时跳机。

③润滑油压低于0.03MPa时联跳盘车。

④顶轴油泵进口油压≤0.049MPa时联备用泵。

⑤顶轴油泵进口油压≤0.0196MPa时联跳顶轴油泵。

⑥DEH控制油压低于0.7MPa时跳机。

3、轴向位移大保护（什么是汽轮机轴向位移？）当轴向位移达-1.0mm或0.8mm时，发出报警信号；当轴向位移达-1.2mm或1.0mm时，保护动作。

4、轴承温度高保护轴承回油温度达65℃时，发出报警信号；轴承回油温度达75℃时，保护动作。

5、相对差胀保护（一文弄懂胀差、位移监测系统的测量原理）当相对差胀达-1.6mm或2.5mm时，发出报警信号；当相对差胀达-1.8mm或3.2mm时，保护动作。

6、低真空保护当排汽真空低于-0.087MPa时，发出报警信号；当排汽真空低于-0.067MPa时，跳机。

汽轮机启动过程：(1) 确认启动条件确认机组符合冲转条件，按505面板上的RESET键(复位键)，使所有报警和停机状态复位。

画面显示CONTROLLING PARAMETR/PUSH RUN OR PRGM(选择进入运行状态或编程状态)。

(2) 建立启动油操作启动时，顺时针旋转启动阀手轮，启动阀在弹簧力的作用下将滑阀向上移动到另一位时，这时高压油经启动阀变为启动油通向速关阀上腔，将速关阀活塞压向活塞盘。

(3) 建立速关油操作当启动油压建立后，逆时针旋转关闭阀手轮，滑阀随之在弹簧力作用下向上移动到另一位置。

这时速关油路接通，速关油压建立，通向速关阀活塞盘下腔。

(4) 开启速关阀操作速关油建立后，再逆时针缓慢旋转启动阀手轮，使启动油与回油接通，启动油经可调节流孔回至油箱，启动油压下降，速关阀慢慢开启。

确认速关阀正常开启，严密性正常；按亮DCS画面上“允许启动”按钮而发给505调速器一个干接点信号。

按505面板上RUN(运行)，如果触点闭合则505调速器可以运行，画面显示：Speed xxxx RPMIdt/Rtd messogel如果触点未闭合则505调速器不可以运行，画面显示：Start Permissive Not Closed(允许起动触点没有闭合)如画面显示允许运行状态，则按下翻键，机组将按给定速率升至500Rpm。

如500 Rpm暖机结束，如需继续升速，则按ENTER键，弹出画面显示：New Setpoint Volue(新给定值)用数字键输入新的给定值后按ETTER键。

转速将按给定速率向给定值靠近。

在转速变化过程中，如需中停，则按上调键或下调键后，给定值将停留在当前值。

如需再行控制转速，则按上调键、下调键或按ENTER键重新输入目标值。

(5) 冲动汽轮机按下“允许启动”按钮，机组缓慢冲转，注意机组冲转过程的异常情况，逐步将机组升速至暖机转速1500rpm。

升速过程中注意机组的声音、振动，检查室内监控画面的振动和瓦温，机组在1500rpm(左右)进行暖机，该时间不少于20分钟。

1.5 冷态滑参数启机1.5.1 循环水系统启动1.5.1.1 检查循泵入口水位不低于4.00米，滤网前后水位差小于0.2米，泵及电动门已送电，信号试验正常，经向值长汇报后，断开联锁开关，合上循泵顺序启动开关，检查泵电机电流、出口压力、盘根泄漏、轴承振动、轴承温度等项目应正常，冷却塔下水均匀。

1.5.2 检查工业水压力在0.35-0.40 Mpa之间。

1.5.3 向凝汽器补水到水位计的800-1000mm处，启动一台凝结水泵，开启其凝结水再循环门，备用凝泵投联锁。

投后缸喷水。

1.5.4 检查主油箱油位正常后，启动交流润滑油泵，正常后投直流润滑油泵联锁。

润滑油压在0.10-0.14 MPa，润滑油温>350C，检查润滑油系统各部位无泄漏，记录主油箱油位。

1.5.5 启动排烟风机，运行风机联锁置“自动”位，备用风机联锁置“联锁”位。

1.5.6 投入盘车装置1.5.6.1 开启盘车油门，检查顶轴油泵进、出口门在开启状态，启动一台顶轴油泵，记录大轴顶起高度及顶轴油压，备用顶轴油泵投联锁位置。

1.5.6.2 就地启动盘车装置运行，记录盘车电机电流，检查机组内部有无摩擦声，转子挠度<0.05mm，润滑油低油压试验良好；投入润滑油压力低保护。

1.5.7 自动主汽门、调节汽门、抽汽逆止门、高排逆止门、旁路试验正常。

1.5.8 调节保安系统试验正常。

1.5.9 投入厂用辅汽系统并进行疏水。

1.5.10 启动凝结水泵向除氧器补水至1000 mm，冲洗合格后，关闭放水门和化学补水门，开启凝结水上水门，维持除氧器水位在2000-2200 mm。

1.5.11 除氧器补水到1600mm 时，稍开再沸腾门，给水加热至锅炉所需温度后，开启加热进汽门（辅助蒸汽至除氧器进汽），关闭再沸腾门，开启除氧器加热进汽门进行加热。

1.5.12 开启除氧器下水门，给前置泵和给水泵充水赶空气，赶完空气后关闭放空气门，调整给水泵和前置泵密封水压，密封水压差约为0.045-0.060 Mpa左右。

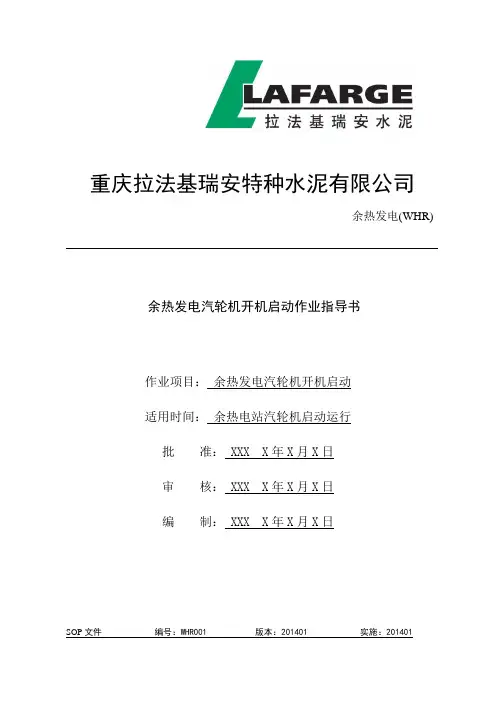

重庆拉法基瑞安特种水泥有限公司余热发电(WHR)余热发电汽轮机开机启动作业指导书作业项目：余热发电汽轮机开机启动适用时间：余热电站汽轮机启动运行批准： XXX X年X月X日审核： XXX X年X月X日编制： XXX X年X月X日SOP文件编号：WHR001 版本：201401 实施：201401重庆拉法基瑞安特种水泥有限公司余热发电（WHR）余热电站汽轮机开机启动作业指导书1 目的1.1规范WHR汽轮机开机启动程序。

1.2该指导书为所有WHR部门操作员所共同遵循的质量保证程序。

2 范围适用于重庆拉法基瑞安特种水泥有限公司余热发电机组（WHR 7500KW/H）。

3 职责3.1 操作员职责：操作得当，对安全和质量负责，做好记录，确保记录真实、准确。

3.2 副操作员职责：按操作员指令操作设备正常运转，对安全和质量负责，发现异常迅速检查并初步判断汇报操作员及主管。

3.3 化验室职责：按余热电站水质标准做好质量控制并做好记录，确保记录真实、准确并定时向中控室操作员反映水质检测数据及提供参考意见。

3.4 余热电站主管职责：组织得当，分工明确，对安全和质量负责，制定开停机计划并跟踪开机过程，随时提供开机参考意见，纠正开机程序中的不当操作。

4 汽轮机启动前的准备工作4.1 锅炉蒸汽品质达到汽轮机启动条件。

4.2 中控室准备好启动过程中需要的各种工具并按顺序摆放在顺手位置。

4.3 若在夜间启动机组则需要投入主厂房所有照明设备，并准备备用手电。

4.4 若在下雨天启动机组则需要配备带可视条的雨衣。

4.5 检查确保汽轮机系统的各阀门处于正确的位置并做好记录。

4.6检查热工仪表极其附件的完整性。

并对各项指标报警、保护信号等进行检查。

4.7 启动疏水泵并做1#、2#疏水泵联锁试验后维持一台疏水泵运行向除氧器上水至1450mm。

4.8 启动给水泵并做1#、2#给水泵联锁试验后维持一台给谁泵运行向锅炉供水至中水位。

4.9 对油系统进行检查油位是否正常，系统有无漏油，505电调节器自检合格，各保安装置处于断开位置。

中温中压25MW汽轮机开机操作票一、操作目的：开机前对中温中压25MW汽轮机进行准备工作，确保安全高效的运行。

二、操作范围：中温中压25MW汽轮机及其相关设备。

三、操作前准备：1.根据操作手册，确保操作人员具备相关技术知识和操作经验。

2.检查开机前的设备、仪表、管道等是否完好，确认无损坏，无泄漏现象。

3.检查锅炉的水位、压力和燃油气的供应是否正常。

4.确保开机所需的发电负荷和网供负荷要求。

四、操作步骤：1.操作人员穿戴好个人防护设备，并检查防护设备是否完好。

2.按照启动顺序，依次开启主汽阀、高压加热器排污阀、低压加热器排污阀，确保排污系统畅通。

3.开启给水泵，确保给水系统正常运行。

4.开启冷却水泵，确保冷却系统正常运行。

5.检查汽轮机的各个部件和润滑系统，确保润滑油和润滑油系统处于正常状态。

6.执行汽轮机的旋转试运行，检查转子的转动是否正常。

7.如果所有检查都正常，执行机组启动过程：关闭汽轮机的旋转试运行，打开汽轮机的旁路系统，并启动辅助蒸汽供应系统。

8.当压力、温度、转速等指标达到额定值后，开始启动主气机，并等待压力稳定在燃气轮机运行压力。

9.启动燃气轮机，并逐步调整至额定转速，同时观察各个指标是否正常。

10.当燃气轮机达到额定转速，正常运行后，开启汽轮机的进汽阀，将汽轮机连接到汽车发动机，确保汽轮机正常运行。

11.监控汽轮机的各个指标，确保其在正常范围内，并及时调整和处理异常情况。

12.检查汽轮机的负荷，确保其负荷与网供负荷要求相匹配。

五、操作注意事项：1.操作人员必须具备相关技术知识和操作经验，严格按照操作手册和安全规程进行操作。

2.在操作过程中，要随时关注设备和仪表的运行状况，及时发现和处理异常情况。

3.操作人员必须佩戴个人防护设备，并严禁饮酒、吸烟等影响工作安全的行为。

4.操作人员应保持沟通畅通，与其他操作人员及时沟通交接情况，确保工作连续性和安全性。

5.在操作过程中，要严格遵守设备操作及安全操作规程，确保安全高效运行。

锅炉启停步骤一．启炉步骤1．联系窑操开启AQC、SP锅炉烟气进出口挡板，并根据升温，升压情况开大烟气挡板，当进出口烟气挡板全开后，方可关小直至全关烟气旁路挡板2．当汽压升至0.05～0.1MPa时，冲洗汽包各水位计。

3．当汽压升至0.25～0.35MPa时，关闭汽包空气门；并依次进行联箱排污放水，注意汽包水位，在锅炉进水时应关闭省煤器再循环门。

4．当汽压升至0.3 MPa时，稳定压力，冲洗各压力表管，化学人员冲洗各取样管；开启饱和蒸汽电动门旁路进行暖管。

5．当汽压升至0.6～0.7MPa时，投入热工仪表，全开饱和蒸汽电动门，关闭旁路门。

6．当汽压升至 1. 0Mpa、温度310℃以上时，稳定压力对锅炉机组进行全面检查，如发现不正常现象，应停止升压，待故障消除后继续升压，并定期排污一次。

7．当汽压升至工作压力时，再次冲洗汽包水位计，通知化学人员化验汽水品质，并对设备进行全面检查。

二锅炉的并列应注意：1．AQC 锅炉或SP锅炉并列时，保持较低的水位，应注意保持汽压，并缓慢增加蒸发量,使待并侧温度比系统侧高3-5度,汽压高0.2-0.3Mpa。

2．在并列过程中，如引起主汽汽温急剧下降时，或发生管道水冲击时，应立即停止并列，调整风量，加强疏水，待恢复正常后重新并列。

3．并列后，应对锅炉机组进行一次全面检查，并将启动至并列过程中的主要操作及新发现的问题，记录在有关的记录薄内。

三锅炉机组的停运1．接到上级停炉通知后，做好停炉准备工作，按计划停炉时间通知各有关岗位的操作人员，通知汽轮机值班人员做好减负荷准备工作联系窑操开启AQC、SP锅炉烟气旁路挡板，并根据降温降压情况关小烟气进出口挡板，当烟气旁通挡板全开后，方可关闭烟气进出口挡板。

2．锅炉停止运行后，根据锅炉负荷降低情况，相应地减少给水量，保持正常水位，然后停运锅炉，关闭饱和蒸汽电动门（另一锅炉运行）。

3．当AQC 锅炉和SP锅炉同时停运时，同步停运关闭锅炉出口主汽门。

汽轮机开机步骤汽轮机的启动一般可分为：极热态启动、热态启动、温态启动和冷态启动。

一、极热态启动由于汽轮机上下气缸温度接近额定值，所以冲转时的参数应达到汽轮机的额定值（即额定参数启动）为好，而且冲转时间越短越好（一般小于6分钟），以保证汽轮机启动时的负胀差在规定范围内。

二、热态启动由于汽轮机上下气缸温度较高（一般为250度以上），所以冲转时的参数中汽温应高于对应监视段温度的50度以上，并且主蒸汽的过热度也应达到50度以上，主汽压力可以低点，主要以温度达到要求为标准，启动时间尽可能缩短（一般为10分钟左右）并保证负胀差在规定范围内。

三、温态启动一般汽轮机上下缸（监视段）温度在220度以上，所以冲转时的参数中汽温应高于对应监视段温度的50度以上，并且主蒸汽的过热度也应达到50度以上，主汽压力可以低点，主要以温度达到要求为标准，启动时间应比规程规定的冷态启动时间缩短一半，加负荷时要尽量监视好正胀差不超过规定值，否则要降低加负荷的速度。

四、冷态启动（汽轮机上下汽缸监视段温度小于220度）一般采用滑参数启动，进汽参数根据锅炉的速度来进行，但在启动过程中要时刻注意正胀差的变化情况。

（此种启动方法最简单）。

开机前应该做全面检查，排除一切不安全因素。

启动步骤：1、慢慢开启主汽门，当转子转动后立即关小主汽门，保持一定转速，仔细测听内部声音，是否有不正常声音。

2、当一切正常时，开主汽门维持转速400-800间固定转速进行暖机（我在新机调试时都用500r/min的转速暖机，大约用30分钟以下)，历时15-20分钟，此时注意轴承温升和各部分膨胀和震动情况。

3、肯定机组一切正常后逐渐开启主汽门，升速一般选择500r/min。

4、当转速接近额定转速时，投入电调控制。

5、调节阀门开始动作后，逐渐全开主汽门，然后将手轮倒转半圈，电调控制空负荷运行正常后再进行各项试验。

《汽轮机运行》是中国电力出版社2004年1月1日出版的图书，该书以我国早期定型制造的大型再热式200MW汽轮机为基础，介绍了国产200MW汽轮机过去通常的起停运行方式程序及其多年来存在的若干技术问题，重点介绍了能有效防止汽轮机且异常振动的新模式。

汽轮机的启动步骤说明书开启汽轮机前，请仔细阅读本说明书以确保正确的操作流程和安全运行。

本文将详细介绍汽轮机的启动步骤，确保您能够正确启动并运行汽轮机。

1. 准备工作在启动汽轮机前，需要进行一系列的准备工作，以确保设备和环境的安全。

请务必检查以下事项：- 检查电源供应是否正常，并确认所有电气设备和仪器的接线正确无误。

- 检查冷却系统，确保水源充足，并清理冷却塔和水管。

- 检查燃油系统，确保供应充足，燃油泵工作正常，并清除燃油管路中的气泡。

- 检查汽轮机的各个部件，包括轴承、齿轮、润滑系统等，确保设备正常运转。

- 安全装备的检查，包括火灾报警器、灭火器等。

2. 排风系统准备为确保汽轮机的正常启动，必须先进行排风系统的准备工作。

按照以下步骤进行操作：- 开启排风系统旋钮，确保排风系统处于正常运行状态。

- 检查排风系统管路是否通畅，并清理异物。

3. 加热汽轮机启动汽轮机之前，需要对其进行适当的加热处理。

以下是加热汽轮机的步骤：- 打开汽轮机的加热器并调整温度控制器至所需温度。

- 确保加热器正常工作，并达到所设定的温度。

4. 启动汽轮机在完成以上准备工作后，可以按照以下步骤启动汽轮机：- 打开汽轮机进气阀，并逐渐增加进气量，确保进气压力平稳上升。

- 打开汽轮机进气阀后，打开汽轮机点火开关，引燃燃料。

- 同时，启动汽轮机的启动器，用以提供启动转矩。

- 当转速达到一定值后，关闭启动器，汽轮机将自行运转。

5. 监测运行情况一旦汽轮机成功启动，需要进行运行情况的监测和控制。

在此过程中，需要注意以下事项：- 检查汽轮机的转速、温度、压力等参数是否正常。

- 监测润滑系统的工作情况，确保各个轴承正常运转。

- 检查汽轮机的散热系统，确保温度正常。

6. 停机程序在完成运行任务后，需要按照一定的步骤将汽轮机停机。

以下是停机程序的步骤：- 逐渐减小汽轮机的负载，直至停止发电。

- 关闭汽轮机的燃油供应，使其停止燃烧。

- 缓慢关闭汽轮机的进气阀，降低气流速度。

汽轮机开、停机1．启动前检查与准备1.1主操接到调度启动命令后，应通知相关人员做好启动前准备工作。

1.2备好启动用工器具、仪表，各种记录表。

1.3 确认所有影响机组启动的检修工作结束，工作票已全部收回。

1.4检查各设备完好、管道保温良好，各转机转动部分保护罩壳完好。

1.5 机组已具备送电条件的各系统设备的信号电源、控制电源、动力电源已送电。

1.6投入所有热工监视仪表并确认其完好可用。

1.7 检查各系统电动阀门动作正常，且手动、电动状态正确。

1.8启动前记录汽轮机冷态时的汽缸膨胀、相对膨胀、轴向位移、上下汽缸温度等原始数值。

1.9确认自动主汽门、调节汽阀和其他安全保护装置动作灵活、准确。

1.10 检查各系统阀门开、关位置正确。

1.11 检查油系统正常，主油箱网后油位指示为 +150 mm，油质合格。

1.12新机组第一次启动，机组大、小修后的各项试验合格，符合启动要求。

2.启动2.1机组冷态滑参数启动2.1.1 启动交流润滑油泵，油系统充油，检查各瓦回油正常。

2.1.2 启动排烟风机。

2.1.3 投入连续盘车，冲转前连续盘车时间不少于2小时。

2.1.4 启动循环水泵，凝汽器通循环水，注意水塔水位及时补水。

水侧排完空气后关闭水侧空气门。

2.1.5 将凝汽器水位补至水位计2/3左右，启动凝结水泵，凝结水走低加。

2.1.6 根据锅炉要求，启动给水泵。

2.1.7 投入汽轮机有关保护（低真空保护除外、发电机跳闸保护并网后投入）。

2.2 暖管2.2.1低压暖管：通知锅炉低压暖管，保持汽压0.2MPa～0.3MPa，20分钟～30分钟。

2.2.2高压暖管：低压暖管结束后，使汽压以0.1MPa/min～0.15MPa/min表压之速度升至额定汽压，温升速度不应超过5℃/min。

（滑参数启动时，不用高压暖管）2.2.3在整个暖管过程中要加强对管道的疏水，应检查管路膨胀及支吊架是否正常，阀门及法兰应无漏汽现象。

2.2.4高压暖管开始后，依次确认、投入下列设备：（滑参数启动：低压暖管期间择时投入）。

汽轮压缩机组开机、停机操作步骤一、汽轮压缩机组开机步骤：A、正常开车步骤1、接到调度开机通知后与电气、仪表、锅炉、循环水联系准备开车。

2、向凝汽器补水在正常液位，冷却循环水正常循环。

3、确认轴承密封气体正常，油温（全开一次油去油箱回路阀，关闭润滑油调解阀和切断阀，开启电加热器）在正常指标内。

4、调整好一次油压调节阀（全开一次油去油箱回路阀切断阀，关闭旁路阀，主控全开调节阀），调整润滑油油压调节阀（全开润滑油去油润滑系统切断阀，关闭旁路阀，主控全关调节阀）5、全开两台油泵进出口阀，开启一台油泵，将一次油压设定值控制在0.90-0.92MPa，润滑油压设定值控制在0.30-0.32MPa后投入自控。

用各供油支管上的针形阀控制各轴承进口油压（支撑轴承润滑油压力0.09-0.13MPa，推力轴承润滑油压力0.025-0.13MPa）。

并检查各轴瓦回油正常，管道正常。

6、稍稍开启高位油箱充油阀，给高位油箱充油，待回油视镜有油流过后关闭充油阀。

7、启动排油烟机，抽出油箱内的空气并使油箱内为负压，更好的让油回流。

8、暖管前试验：（静态试验）A、控制油压低保护联锁试验。

a、投入控制油压低自启动保护及控制油压力低联锁。

b、设定控制油压力降低至0.7MPa时，报警并自启动备用泵，继续降低油压至0.55MPa时，联锁停车电磁阀动作。

c、重复再做一次另一台油泵自启试验，控制油压力低联锁不需要重复做。

B、润滑油压低保护联锁试验。

a、投入润滑油压低自启动保护及润滑油压力低联锁。

b、设定润滑油压力降至0.15MPa时，报警并自启动备用泵，继续降低油压至0.1MPa时，联锁停车电磁阀动作。

c、重复再做一次另一台油泵自启试验，润滑油压力低联锁不需要重复做。

C、蓄能器性能试验。

a、备用泵投入自启动，总联锁复位。

b、危急遮断器复位，速关阀复位，打开速关阀。

c、手动停在用泵，备用泵自启动，联锁停车电磁阀不动作，速关阀不关闭。

D、速关阀试验a、控制室启动条件达到后，点击复位按钮，现场电磁阀、危急遮断器、速关阀复位。
