背光模组简介

液晶背光模组结构介绍一、背光源结构液晶背光模组的背光源通常采用冷阴极荧光灯（CCFL）或者LED灯管。

冷阴极荧光灯由玻璃管、电极、荧光粉和汞蒸汽组成，其内部通过电流激发荧光粉透过玻璃管产生可见光。

LED灯管由若干个发光二极管（LED）组成，通过电流驱动LED发光，发出光线。

LED灯管比CCFL更节能、寿命更长，并且能够更准确地控制亮度。

二、光导板结构光导板通常由透明塑料或玻璃制成，其内部有特殊的纹理或反射层，用于引导背光源发出的光线，使光线均匀地照射到液晶面板上。

光导板还可以增强光线的亮度和均匀性，提高整个显示屏的显示效果。

三、扩散片结构扩散片位于光导板和液晶面板之间，扩散片的主要作用是将从光导板射出的光线分散，使其能够在整个液晶面板上均匀地照射。

扩散片通常由光学级塑料或玻璃制成，可以通过厚度、反射层和纳米级微结构等设计，调节和控制光线散射的效果。

四、液晶面板结构液晶面板是液晶背光模组的核心部件，其内部由液晶材料、导电层和滤光器等组成。

液晶材料位于两片平行的玻璃基板之间，玻璃基板上覆盖着导电层和滤光器。

液晶材料的特殊性质使得其能够根据电压的变化改变光线的透射性质。

导电层用来施加电场，控制液晶的取向，从而控制光线的透过和阻挡。

滤光器用来调节透射光的颜色，使得显示器能够显示出不同的颜色。

五、背光模组电路液晶背光模组还包括背光模组电路，用于控制和调节背光源的亮度。

背光模组电路通常由控制芯片、电源模块和驱动电路组成，能够根据输入的信号调整背光源的亮度。

背光模组电路还可以通过PWM（脉冲宽度调制）技术调节背光的亮度和灰度，从而提高显示器的显示质量。

总结：液晶背光模组的结构包括背光源、光导板、扩散片、液晶面板和背光模组电路。

背光源提供背光照明，光导板用于引导和提高背光的亮度和均匀性，扩散片用于散射光线，使其均匀地照射到液晶面板上，液晶面板通过控制液晶的透光性和颜色，实现图像和文字的显示。

背光模组电路用于控制和调节背光源的亮度，提高显示器的显示效果。

背光模组背光模组是一种用于液晶显示屏的关键组件，它为显示屏提供了背光照明，使得图像能够在暗环境下清晰可见。

背光模组在广泛的应用领域中发挥着重要的作用，包括电视、计算机显示器、手机、平板电脑等电子产品中。

背光模组的发展与技术的进步紧密相关，不断推动着显示技术的革新与提升。

背光模组的原理是利用光源照射到液晶屏后面，通过液晶屏的控制，调节光的透过程度，从而实现显示效果。

它通常由若干个发光二极管（LED）组成，被均匀地分布在显示屏背面，以提供均匀的照明。

背光模组的设计和制造需要考虑光线的分布均匀性、显示屏的大小与厚度、功耗以及可靠性等因素。

背光模组有多种类型，其中最常见的是直下式背光模组和边缘式背光模组。

直下式背光模组是将LED放置在液晶屏的后面，并通过反射板将光线反射到前面的液晶屏上。

这种模组可以提供较高的亮度和对比度，适用于大尺寸显示屏。

边缘式背光模组则是将LED安装在显示屏的边缘，通过导光板将光线导向全屏。

这种模组适用于较薄的显示屏，如手机和平板电脑。

随着技术的不断发展，背光模组的性能也在不断提高。

近年来，LED背光模组取代了传统的冷阴极荧光灯（CCFL）背光模组，成为主流。

LED背光模组具有高效节能、长寿命、亮度均匀等优点，成为显示屏行业的首选。

此外，LED背光模组可以根据需要调整亮度和颜色，实现更好的图像品质。

背光模组的发展也带动了显示屏技术的进步。

随着液晶屏技术的不断创新，显示屏的分辨率、色彩表现力和视角等方面都有了巨大的提升。

同时，背光模组的照明效果也得到了改善，使得显示屏在各种环境下都能够呈现出更加鲜艳、清晰的图像。

除了在消费电子产品中广泛应用外，背光模组还在其他领域有着重要的应用。

例如，在医疗设备中，高清的显示屏可以提供医生和患者更准确的图像信息，有助于诊断和治疗。

在工业控制领域，背光模组可以用于操作面板和仪表盘的显示。

在交通运输领域，背光模组可以用于车载显示屏，提供导航、娱乐和安全警示等功能。

背光模组及其生产过程背光模组（Backlight Module）是一种用于显示器、电视屏幕及其他光电产品的核心部件之一、它提供了背光源，使得屏幕可以在暗环境下显示清晰的图像和文字。

背光模组的生产过程包含多个步骤，下面将对其进行详细介绍。

1.原材料准备：背光模组的制作需要一些重要的原材料，包括透明导光板、发光二极管（LED）、胶水、导线等。

这些原材料需要提前准备好。

2.导光板制作：导光板是背光模组的核心部件之一，它可以将LED的光线均匀地分布到整个屏幕上。

在制作导光板时，首先将亚克力板或玻璃板切割成指定的形状和尺寸。

然后，在其表面进行乳白处理，以增强光的散射效果。

3.LED安装：LED是产生光线的关键元件，它们被安装在导光板的边缘，并通过电导线与电源相连。

在安装过程中，要确保每个LED的位置和角度都是准确的，以确保均匀的光线分布。

4.胶水固定：为了确保LED和导光板的稳定性，需要使用胶水将它们固定在一起。

在固定之前，要做好对胶水的选择工作，以确保其与导光板和LED的材料相兼容。

5.驱动板安装：背光模组的另一个重要组成部分是驱动板，它负责为LED提供电能和控制信号。

在制作过程中，驱动板需要安装在导光板的一侧，并与LED连接。

6.光学片安装：光学片用于调整光线的方向和亮度，以提高屏幕的显示效果。

在安装过程中，要确保光学片与导光板和LED之间没有空隙，以免影响光的传输。

7.调试和测试：在完成组装后，需要对背光模组进行调试和测试，以确保其工作正常且符合预期效果。

这包括检查LED的亮度和均匀性，驱动板的电能输出和信号稳定性等。

8.包装和质检：通过质检后，背光模组将被包装起来，并做好相关标识。

在包装过程中，要注意保护模组的灵敏部件，以防损坏。

以上是背光模组的主要生产过程。

需要强调的是，不同厂家和产品的生产过程可能略有差异，但总体来说，背光模组的制作过程基本类似。

随着技术的进步和需求的变化，背光模组的制造工艺也在不断优化和改进，以提供更高质量和更高亮度的显示效果。

背光模組簡介壹、前言背光模組(Back light module)為液晶顯示器面板(LCD panel)的關鍵零組件之一，由於液晶本身不發光，背光模組之功能即在於供應充足的亮度與分佈均勻的光源，使其能正常顯示影像。

LCD面板現已廣泛應用於監視器、筆記型電腦、數位相機及投影機等具成長潛力之電子產品，因此帶動背光模組及其相關零組件的需求持續成長，在面板低價化的刺激下，又以筆記型電腦及LCD監視器等大尺寸用面板需求最大，為背光模組需求成長的主要動力來源。

全球大型LCD背光模組產值將較2002年成長23%，達26.19億美元，且逐年增加，到2006年產值將達到37.26億美元。

在國內LCD面板廠商積極擴產下，國內內需市場持續擴大，由於國內廠商生產的背光模組已與國際大廠的製造水準相當，加上在量產規模及就地供應上之優勢，國內背光模組自給率將可再往上提升。

貳、背光模組簡介 :一、背光模組為LCD 面板第二大關鍵零組件LCD面板主要係由彩色濾光片、背光模組、驅動I C、補償膜及偏光板、玻璃基板、I T O膜、配向膜、控制電路等零組件所組成，由於液晶面板本身不具發光特性，必須藉助背光模組來達到顯示的功能，LCD面板製造商在產生玻璃面板之後，須先結合彩色濾光片，兩者封合後灌入液晶，再與背光模組、驅動I C、控制電路板等組件，組合成LCD模組出售給下游的筆記型電腦或LCD監視器製造商。

由於背光模組為僅次於彩色濾光片之LCD面板第二大關鍵零組件， 為因應國內面板廠商對關鍵零組件的大量需求及尋求降低成本要求下，如瑞儀、中強、輔祥、科穚等廠商紛紛投入， 致在LCD上、下游產業之中， 背光模組現已成為本土化速度最快的一項零組件。

二、背光模組亦即顯示器光源提供者背光模組其主要由光源(包括冷陰極螢光管(CCFL))、熱陰極螢光管、發光二極體(LED)等)、燈罩、反射板(Reflector)、導光板(Light guide plate)、擴散片(Diffusion sheet 1-2片)、增亮膜(Brightness enhancement film 1-2片)及外框等組件組裝而成，其中光學膜片與導光板為最主要之技術和成本所在。

5TFT-LCD背光模组分析TFT-LCD（Thin-Film Transistor Liquid Crystal Display）背光模组是一种广泛应用于电子产品中的显示技术。

本文将分析TFT-LCD背光模组的工作原理、组成结构、特点以及应用领域。

TFT-LCD背光模组是一种利用薄膜晶体管和液晶技术制作的显示器。

它的工作原理是利用电场来控制液晶材料的光学特性，从而实现图像的显示。

TFT-LCD背光模组由多个层次组成，包括液晶层、薄膜晶体管（TFT）层、色彩滤光层、透镜层等。

其中，液晶层是其中最重要的组成部分，通过控制信号来改变液晶分子的排列方式，从而改变通过液晶层的光的透过程度。

TFT-LCD背光模组有几个特点使其在电子产品中得到广泛应用。

首先，它具有较高的分辨率和画面质量，可以显示出细节丰富的图像。

其次，它具有较高的亮度和对比度，可以在各种环境下清晰可见。

此外，由于TFT-LCD背光模组采用蛋白质物质作为电场变化感受器，使其具有较低的功耗和较长的使用寿命。

另外，TFT-LCD背光模组具有较快的响应速度，适用于高动态场景的显示。

TFT-LCD背光模组在电子产品中有广泛的应用。

首先，它在智能手机、平板电脑、笔记本电脑等移动设备中被广泛采用。

其次，它也被用于电视机、显示器、汽车导航系统等消费电子产品中。

此外，TFT-LCD背光模组还被广泛应用于医疗设备、工业控制系统、航空航天领域等。

然而，TFT-LCD背光模组也存在一些局限性和挑战。

首先，它的生产过程相对复杂，需要高精度的制造技术和设备。

其次，TFT-LCD背光模组对观看角度的要求较高，当在较大角度下观看时，图像会出现颜色失真和对比度降低的问题。

此外，由于TFT-LCD背光模组需要背光源才能显示，因此存在一定的能耗和发热问题。

综上所述，TFT-LCD背光模组是一种广泛应用于电子产品中的显示技术。

它具有高分辨率、高亮度、高对比度、低功耗等特点，被广泛应用于移动设备、消费电子产品、医疗设备等领域。

1、概述背光模组(Back light module)为液晶显示器面板(LCD panel)的关键组件之一，由于液晶本身不发光，背光模组的功能就在于供应充足的亮度与分布均匀的光源，使液晶显示器面板能正常显示影像。

随着LCD面板已经广泛应用于生活各个领域的电子产品，因此带动背光模组及其相关零组件的需求持续增长。

做为一个LCM厂商，生产高质量、低成本的背光模组，已成为日益迫切的需求2、类别一般而言，背光模组可分为前光式(Front light)与背光式(Back light)两种，而背光式可依其规模的要求，以灯管的位置做分类，发展出下列三大结构。

2.1、侧光式结构(Edge lighting)发光源为摆在侧边之单支光源，导光板采射出成型无印刷式设计，一般常用于18寸以下中小尺寸的背光模组，其侧边入射的光源设计，拥有轻量、薄型、窄框化、低耗电的特色，亦为手机、个人数位助理(PDA)、笔记本电脑的光源，目前亦有大尺寸背光模组采用侧光式结构。

2.2、直下型结构(Bottom lighting)超大尺寸的背光模组，侧光式结构已经无法在重量、耗电量及亮度上占有优势，因此不含导光板且光源放置于正下方的直下型结构便被发展出来。

光源由自发性光源(如冷阴极萤光管、发光二极管等)射出经反射板反射后，向上经扩散板均匀分散后于正面射出，因安置空间变大，灯管可依TFT面板大小使用2至多个光源，但同时也增加了模组的厚度、重量、耗电量、其优点为高辉度、良好的出光视角、光利用效率高、结构简单等，因而适用于对可携性及空间要求较不挑剔的LCD monitor与LCD TV，其高耗电(使用冷阴极管)，均一性不佳及造成LCD发热等问题仍需要求改善。

图1侧光式结构与直下式结构背光模组目前，我司主要进行中小尺寸LCM的设计，采用侧光式结构，为客户提供解决方案。

3、组成结构主要组成为发光源（Light source）、导光板(light guide plate)、反射片(Reflector)、扩散片（Diffuser）、增光片（BEF、棱镜片）、黑白胶（Curtain Tape）等。

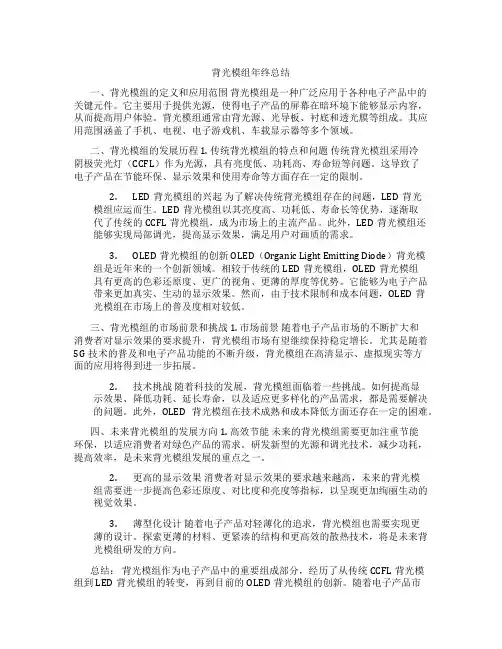

背光模组年终总结一、背光模组的定义和应用范围背光模组是一种广泛应用于各种电子产品中的关键元件。

它主要用于提供光源，使得电子产品的屏幕在暗环境下能够显示内容，从而提高用户体验。

背光模组通常由背光源、光导板、衬底和透光膜等组成。

其应用范围涵盖了手机、电视、电子游戏机、车载显示器等多个领域。

二、背光模组的发展历程 1. 传统背光模组的特点和问题传统背光模组采用冷阴极荧光灯（CCFL）作为光源，具有亮度低、功耗高、寿命短等问题。

这导致了电子产品在节能环保、显示效果和使用寿命等方面存在一定的限制。

2.LED背光模组的兴起为了解决传统背光模组存在的问题，LED背光模组应运而生。

LED背光模组以其亮度高、功耗低、寿命长等优势，逐渐取代了传统的CCFL背光模组，成为市场上的主流产品。

此外，LED背光模组还能够实现局部调光，提高显示效果，满足用户对画质的需求。

3.OLED背光模组的创新 OLED（Organic Light Emitting Diode）背光模组是近年来的一个创新领域。

相较于传统的LED背光模组，OLED背光模组具有更高的色彩还原度、更广的视角、更薄的厚度等优势。

它能够为电子产品带来更加真实、生动的显示效果。

然而，由于技术限制和成本问题，OLED背光模组在市场上的普及度相对较低。

三、背光模组的市场前景和挑战 1. 市场前景随着电子产品市场的不断扩大和消费者对显示效果的要求提升，背光模组市场有望继续保持稳定增长。

尤其是随着5G技术的普及和电子产品功能的不断升级，背光模组在高清显示、虚拟现实等方面的应用将得到进一步拓展。

2.技术挑战随着科技的发展，背光模组面临着一些挑战。

如何提高显示效果、降低功耗、延长寿命，以及适应更多样化的产品需求，都是需要解决的问题。

此外，OLED背光模组在技术成熟和成本降低方面还存在一定的困难。

四、未来背光模组的发展方向 1. 高效节能未来的背光模组需要更加注重节能环保，以适应消费者对绿色产品的需求。

背光模组一、背光模组简介背光模组是一种用于提供显示器背光的设备。

在液晶显示器中，背光起到了照明显示面板的作用，让图像能够在暗环境中清晰可见。

背光模组通常由背光源和驱动电路组成，它们能够提供高亮度的光源，并通过电路控制控制背光的亮度。

背光模组广泛应用于各种电子设备，例如平板电脑、电视、手机等。

随着显示技术的不断进步，背光模组也在不断发展和创新，以满足用户对显示效果的更高要求。

二、背光模组的工作原理背光模组的工作原理主要涉及LED（Light Emitting Diode）背光源和驱动电路。

1.背光源：背光源通常采用LED作为发光元件，LED具有体积小、发光效率高等优势。

常见的背光模组有两种类型的背光源：直下式背光源和侧射式背光源。

–直下式背光源：直下式背光源将LED集中放置在显示面板的底部。

通过光导板或者凸透镜的转换作用，可以使光线均匀地分布在整个显示面板上，从而实现均匀照明。

–侧射式背光源：侧射式背光源将LED安装在面板的两侧或者四周。

通过特殊的光导结构，可以将光线导向整个显示面板。

侧射式背光源相比直下式背光源，能够更好地实现超薄设计，同时还能提供更好的亮度和对比度。

2.驱动电路：背光驱动电路负责控制和调节背光的亮度。

驱动电路通常由PWM（Pulse Width Modulation）调光技术实现，可以通过调整脉冲宽度来改变背光的亮度。

–PWM调光技术：PWM调光技术是一种基于时间调制的亮度控制技术，通过调整脉冲宽度的占空比，来改变LED发光的强度。

这种调光方式能够有效地降低功耗，提高显示器的对比度，并且减少人眼疲劳。

三、背光模组的优势背光模组相比传统的背投显示方式具有许多优势。

1.高亮度：背光模组采用LED作为背光源，LED具有高光效、高亮度的特点，能够提供更亮、更鲜艳的显示效果。

2.节能环保：相比CCFL（Cold Cathode FluorescentLamp）背光源，LED背光源具有更高的能效比，并且没有汞等有害物质，更环保。

背光模块(TFT-LCD BACKLIGHT)1.何谓背光模块(BACKLIGHT)?在最早的背光模块商业大量运用在广告灯箱，但今天因着LCD 这产业的蓬勃发展，在不自发光源的LCD 中为达到夜视和高全彩的要求中，背光模块就紧紧的结合在LCD 这一跨世纪的视觉产品中，成为它不可或缺的一部份，提供均匀和高亮度功能，特别是在TFT LCD 的产品中背光模块成为它的关键零件，在背光模块中从早期的直下式、侧部光式到光源分为冷阴极管CCFL、发光二极管LED 及冷面光源EL 等，因此借着各式的BACKLIGHT 背光模块光学特性也划分了TFT LCD 或STN LCD的产品表现。

2.背光模块之用途及原理：背光模块即所谓的背光，背光的应用普遍是在于提供液晶所需光源，例如液晶显示器、手机面板、甚至时下当红的PDA，都在背光的应用范围之内。

其原理简单来说是由一片导光板，导入自发性的光源（例如灯管、发光二极管等），产生更大更均匀的面性光源，有时更为了产生一些特殊的光学特性，而加上一些特殊的光学膜，而导光板上也有特殊的结构图案以便将光源作处理。

3.帝晶在背光模块上之优势随着人类对视觉的要求和舒适度，背光模块光源模块在未来的发展中被要求着几项，在1. 系统工学上要求省电、简单和轻薄化。

2. 视觉工学上要求高均匀、高亮度。

因此帝晶光电在系统工学上对背光模块设计采取多方向的技术改革思考，如定位第一代印刷式导光板、第二代无印刷式导光板、第三代无膜式导光板到已有申请专利的第四代单偏极态背光源模块的思考与发展方向，并在材料上发展出帝晶一号导光板印专用光学散射油墨，接踵而至的帝晶二号、帝晶三号、帝晶四号都将会是我们未来逐一追求实现的设计思考与理念的实现，我们相信科技始于人性的需求，借着需求方向的创新将是人类向前推动的主轴力量。

4.背光模块技转相关信息：本公司的产品涵盖背光板印刷油墨、背光板射出模具、印刷网板的设计与制作、非印刷方式网板技术暨自动化专业生产机械设备的开发设计等，本公司为国内背光板产业第一家从原料、技术到机械设备完全技术独立开发的公司。
