TV背光模组结构..

液晶背光模组结构介绍一、背光源结构液晶背光模组的背光源通常采用冷阴极荧光灯（CCFL）或者LED灯管。

冷阴极荧光灯由玻璃管、电极、荧光粉和汞蒸汽组成，其内部通过电流激发荧光粉透过玻璃管产生可见光。

LED灯管由若干个发光二极管（LED）组成，通过电流驱动LED发光，发出光线。

LED灯管比CCFL更节能、寿命更长，并且能够更准确地控制亮度。

二、光导板结构光导板通常由透明塑料或玻璃制成，其内部有特殊的纹理或反射层，用于引导背光源发出的光线，使光线均匀地照射到液晶面板上。

光导板还可以增强光线的亮度和均匀性，提高整个显示屏的显示效果。

三、扩散片结构扩散片位于光导板和液晶面板之间，扩散片的主要作用是将从光导板射出的光线分散，使其能够在整个液晶面板上均匀地照射。

扩散片通常由光学级塑料或玻璃制成，可以通过厚度、反射层和纳米级微结构等设计，调节和控制光线散射的效果。

四、液晶面板结构液晶面板是液晶背光模组的核心部件，其内部由液晶材料、导电层和滤光器等组成。

液晶材料位于两片平行的玻璃基板之间，玻璃基板上覆盖着导电层和滤光器。

液晶材料的特殊性质使得其能够根据电压的变化改变光线的透射性质。

导电层用来施加电场，控制液晶的取向，从而控制光线的透过和阻挡。

滤光器用来调节透射光的颜色，使得显示器能够显示出不同的颜色。

五、背光模组电路液晶背光模组还包括背光模组电路，用于控制和调节背光源的亮度。

背光模组电路通常由控制芯片、电源模块和驱动电路组成，能够根据输入的信号调整背光源的亮度。

背光模组电路还可以通过PWM（脉冲宽度调制）技术调节背光的亮度和灰度，从而提高显示器的显示质量。

总结：液晶背光模组的结构包括背光源、光导板、扩散片、液晶面板和背光模组电路。

背光源提供背光照明，光导板用于引导和提高背光的亮度和均匀性，扩散片用于散射光线，使其均匀地照射到液晶面板上，液晶面板通过控制液晶的透光性和颜色，实现图像和文字的显示。

背光模组电路用于控制和调节背光源的亮度，提高显示器的显示效果。

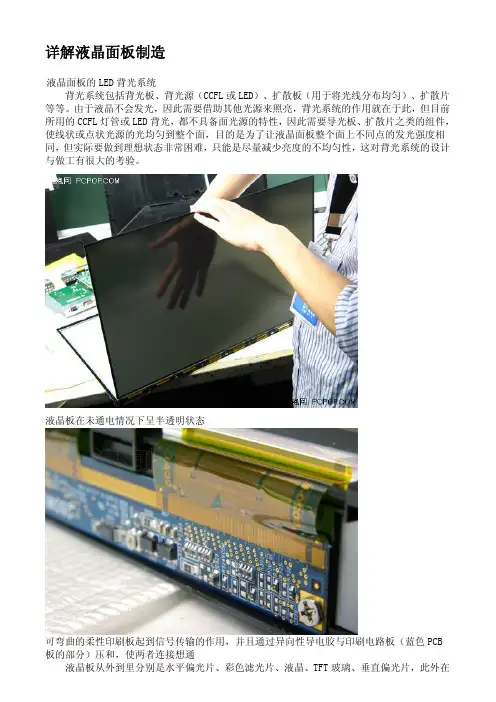

详解液晶面板制造液晶面板的LED背光系统背光系统包括背光板、背光源（CCFL或LED）、扩散板（用于将光线分布均匀）、扩散片等等。

由于液晶不会发光，因此需要借助其他光源来照亮，背光系统的作用就在于此，但目前所用的CCFL灯管或LED背光，都不具备面光源的特性，因此需要导光板、扩散片之类的组件，使线状或点状光源的光均匀到整个面，目的是为了让液晶面板整个面上不同点的发光强度相同，但实际要做到理想状态非常困难，只能是尽量减少亮度的不均匀性，这对背光系统的设计与做工有很大的考验。

液晶板在未通电情况下呈半透明状态可弯曲的柔性印刷板起到信号传输的作用，并且通过异向性导电胶与印刷电路板（蓝色PCB板的部分）压和，使两者连接想通液晶板从外到里分别是水平偏光片、彩色滤光片、液晶、TFT玻璃、垂直偏光片，此外在液晶面板边上还有驱动IC与印刷电路板，主要用于控制液晶板内的液晶分子转动与显示信号的传输。

液晶板很薄，不通电的情况下呈半透明状态，它的大体构造就像三明治，下层TFT 玻璃与上层彩色滤光片中间夹着液晶。

微观液晶面板，会看到红绿蓝为一组三原色，一般一组或两组为一个像素液晶具备固态晶体的光线折射性质，同时具备液体的流动特性，在电极的驱动下，可以按照主控想要的方式进行排列，控制光线透过的强弱，然后在彩色滤光片上，通过红、绿、蓝三基色进行每个像素的调色，最终得到完整画面影像。

按照功能的划分可以将液晶面板分为液晶板与背光系统部分，而要生产一块液晶面板，却需要经过“前段Array制程、中段Cell制程、后段模组组装”三个复杂的过程。

今天我们将在此，为大家详细介绍液晶面板的生产制造流程。

● 前段Array制程:薄膜/黄光/蚀刻/剥膜(一)液晶面板制造的前段Array制程主要是“薄膜、黄光、蚀刻、剥膜”四大部分，如果仅仅是这样看，很多网友根本不解这四步的具体含义，以及为什么会这样做。

首先，液晶分子的运动与排列都需要电子来驱动，因此在液晶的载体——TFT玻璃上，必须有能够导电的部分，来控制液晶的运动，这里将会用 ITO（Indium Tin Oxide，透明导电金属）来做这件事情。

背光模组的构造原理及应用1. 背光模组的基本构造原理背光模组是一种透明的光源装置，广泛应用于电子产品中，如手机、电视、平板电脑等。

它的作用是提供背光，使显示器的内容能够清晰可见。

背光模组由多个组成部分构成，包括光源、导光板、衬底、透光膜和反射膜等。

1.1 光源背光模组的光源通常采用发光二极管（LED）技术。

LED具有高效、长寿命、低能耗的特点，因此成为了背光模组中最常用的光源。

1.2 导光板导光板是背光模组中的重要组成部分，其作用是将光源发出的光线均匀地分布到整个显示区域。

导光板通常采用有机玻璃材质，表面还有一层导光膜进行增光和分散光线的作用。

1.3 衬底衬底是背光模组的基座，用来支撑其他组件和提供背景支撑。

常用的材质有塑料和金属。

1.4 透光膜和反射膜透光膜和反射膜用于提高背光模组的发光效果。

透光膜用于提高光传输效率，而反射膜则用于增强光的反射效果，减少能量损失。

2. 背光模组的应用领域背光模组在现代电子产品中得到广泛应用，它能够提供清晰亮丽的背光效果，提高用户体验和产品的可视性。

以下是几个常见的应用领域。

2.1 手机和平板电脑现代手机和平板电脑都采用了背光模组技术，使屏幕在任何光线条件下都能够清晰显示。

背光模组的亮度和颜色调节能力，使得手机和平板电脑在户外环境下仍然可以让用户轻松阅读和浏览内容。

2.2 电视和显示器电视和显示器是背光模组的主要应用领域之一。

通过背光模组的使用，电视和显示器能够提供更高的亮度和清晰度，以及更广的颜色范围。

这使得用户可以获得更逼真的图像和视频体验。

2.3 汽车显示屏如今，很多汽车在仪表盘、导航系统和后视镜上都采用了背光模组技术。

背光模组不仅提供了高亮度的背光效果，还能够减少眩光和增加对比度，提高驾驶员对信息的感知能力。

2.4 广告显示屏背光模组还被广泛应用于户外和室内广告显示屏。

其高亮度、均匀的光线分布和可调节的颜色效果，使得广告显示屏可以吸引更多的目光，提升广告效果。
